PowerDesigner16.5 生成MySQL 数据库模型

目录



1、建立数据库模型

2、进行数据库连接配置：

3、获取数据模型

附：PowerDesigner16.5 安装包地址

链接：https://pan.baidu.com/s/1-JC2QF727OVW7U1zdiGd3A
提取码：zam6

---

1、建立数据库模型

打开 PowerDesigner ，点击 "New Model" - Model types - Physical Data Model - Physical Diagram



点击“确定”



2、进行数据库连接配置：

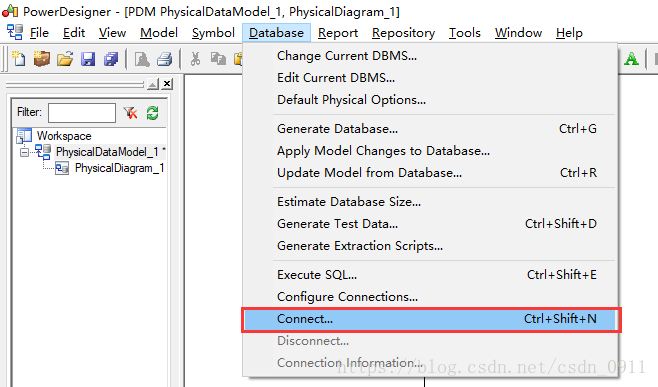

Database - Connnect,

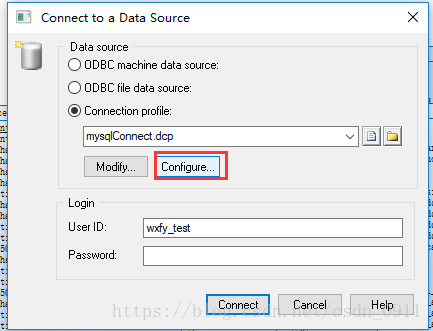

会弹出如下页面，如果首次连接，则需要进行配置，否则直接选择配置好的文件，输入用户ID密码登录。

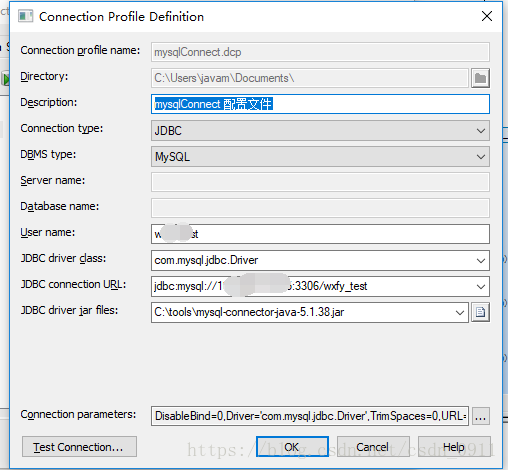

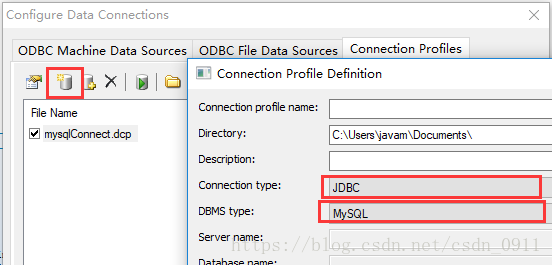

配置请参考下图：



（JDBC 连接如果是本地的话，就把图中的 ip,改为localhost）

配置完成可以先做一下 test 连接，点击上图左下角“Test Connection”，如果失败请参考PowerDesigner连接远程mysql数据库连接不上 第2篇。

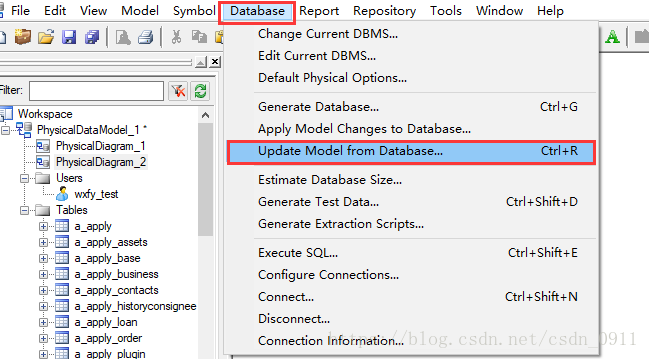

3、获取数据模型

弹出如下图，选择我们的连接配置文件

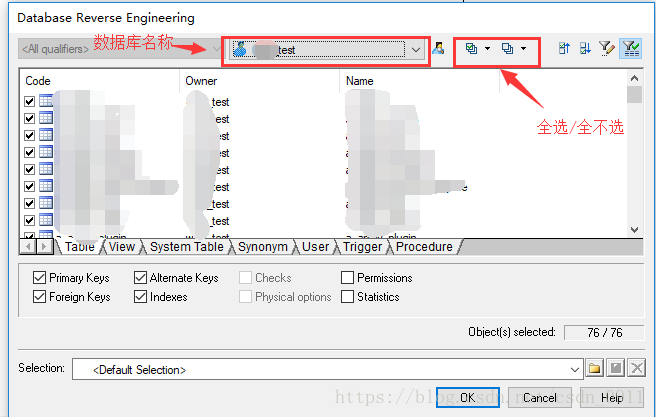

点击“确定”，可以查看到如下信息：

点击“OK”，展示出数据模型图

默认展示，ER图默认只展示id,type,如果想要展示出中文注释，则要改一些配置。

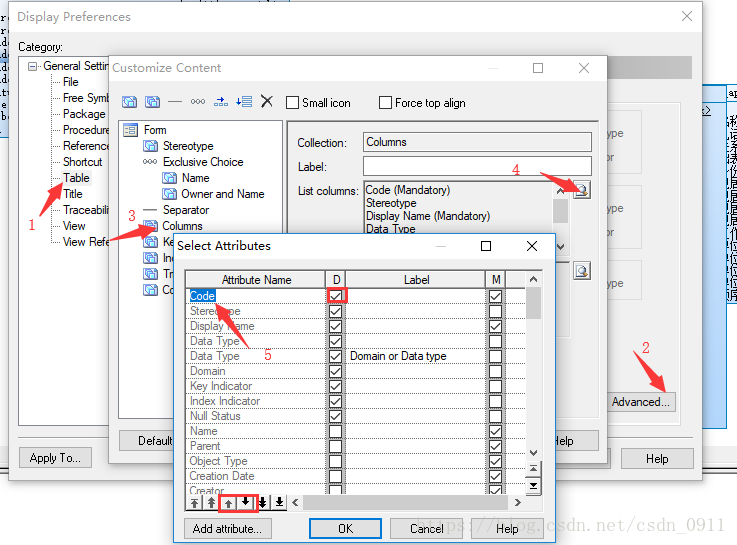

Tools - Display Preferences

将【Code】 选中，并移动到最上边，完成。此时我们的 ER 图已经变化。但是却展示的俩列 ID，此时还要执行vbscript 脚本就可以展示中文了。执行路径【Tools - Execute Command - Run Script】或者快捷键【Ctrl + Shift + X】

    Option   Explicit
    ValidationMode   =   True
    InteractiveMode   =   im_Batch
    Dim blankStr
    blankStr   =   Space(1)
    Dim   mdl   '   the   current   model

    '   get   the   current   active   model
    Set   mdl   =   ActiveModel
    If   (mdl   Is   Nothing)   Then
          MsgBox   "There   is   no   current   Model "
    ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
          MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
    Else
          ProcessFolder   mdl
    End   If

    Private   sub   ProcessFolder(folder)
    On Error Resume Next
          Dim   Tab   'running     table
          for   each   Tab   in   folder.tables
                if   not   tab.isShortcut   then
                      tab.name   =   tab.comment
                      Dim   col   '   running   column
                      for   each   col   in   tab.columns
                      if col.comment = "" or replace(col.comment," ", "")="" Then
                            col.name = blankStr
                            blankStr = blankStr & Space(1)
                      else
                            col.name = col.comment
                      end if
                      next
                end   if
          next

          Dim   view   'running   view
          for   each   view   in   folder.Views
                if   not   view.isShortcut   then
                      view.name   =   view.comment
                end   if
          next

          '   go   into   the   sub-packages
          Dim   f   '   running   folder
          For   Each   f   In   folder.Packages
                if   not   f.IsShortcut   then
                      ProcessFolder   f
                end   if
          Next
    end   sub

Run 执行之后，字段中英文都可以展示出来。

具体表的信息

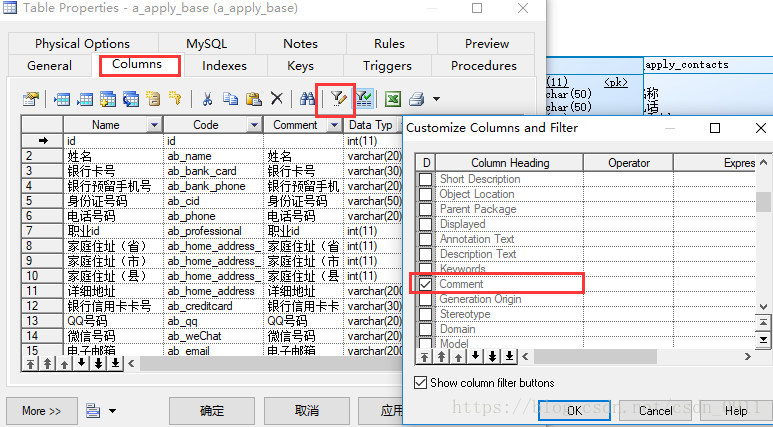

要想只看具体某一张表的信息，可以table - tablename - 右键“properties” - columns ,

还想要看到中文注释信息则如下图操作：
