Android自定控件感觉无从下手看这里

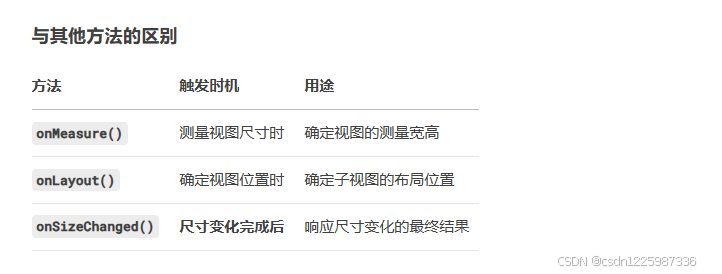

三个方法

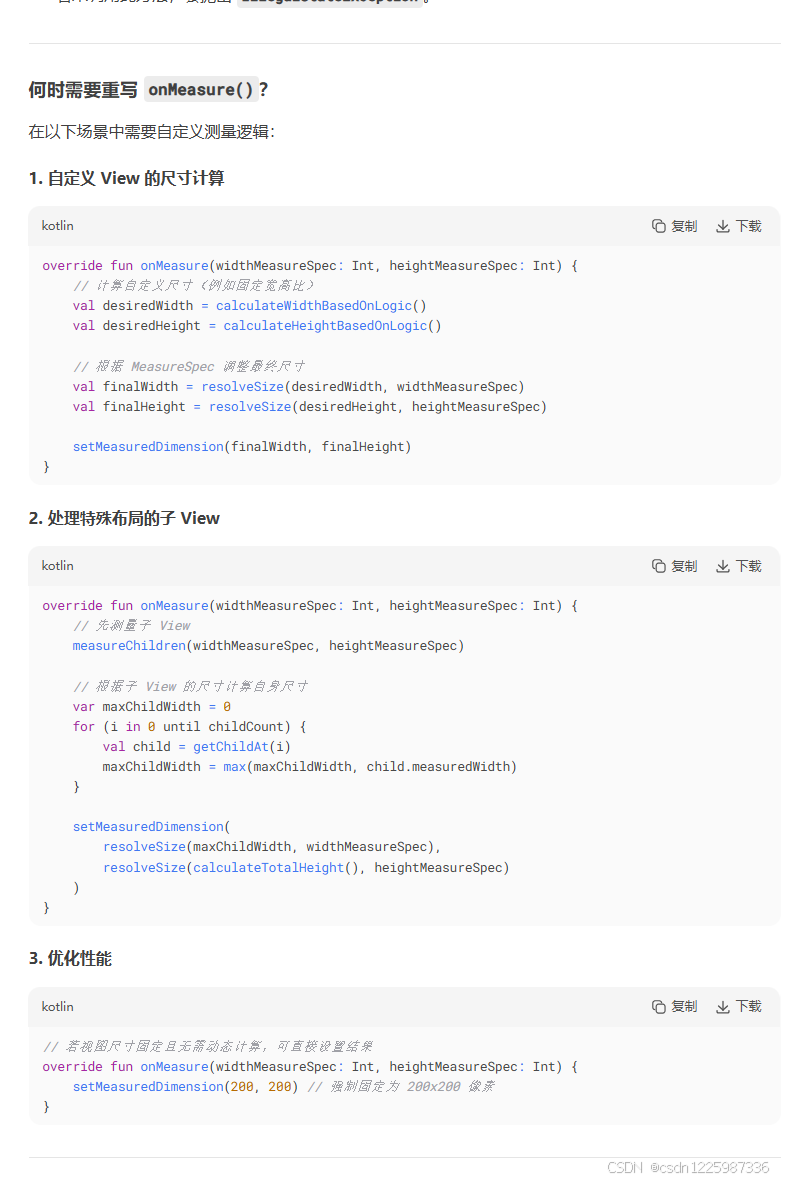

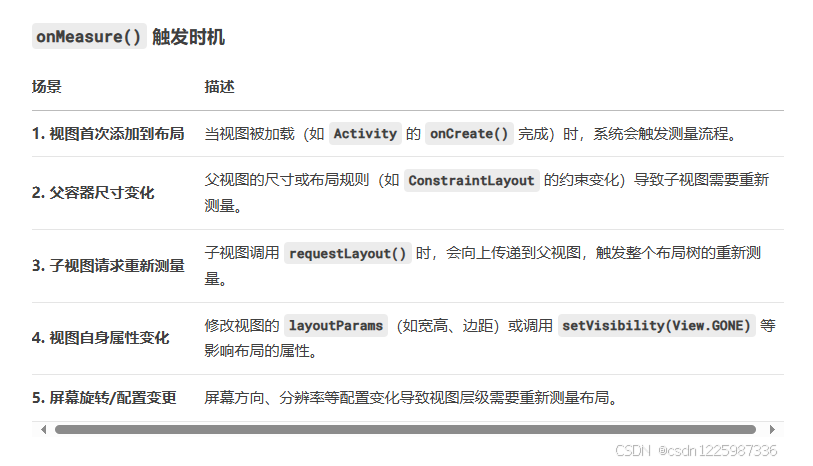

onMesure：用来计算控件的宽和高，我们在xml中给控件设置的宽高就是通过这个来计算的。

onLayout：这个方法是用来摆放子控件的，所以自定义View中没有，自定义ViewGroup中才有。

onDraw：一般情况下自定View才有绘制，自定义ViewGroup默认不会调用此方法，因为ViewGroup的作用就是布局子控件，没什么可绘制的。

标准自定义控件的要求

1、xml可配置属性
2、代码动态设置属性

一、自定义View

public class LearnView extends View {
    private String text;
    private Paint mPaint;
    private Rect mTextBound;

    public LearnView(Context context) {
        this(context, null);
    }

    public LearnView(Context context, @Nullable AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public LearnView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        TypedArray ta = context.obtainStyledAttributes(attrs, R.styleable.LearnView);
        text = ta.getString(R.styleable.LearnView_learn_text);
        ta.recycle();

        mPaint = new Paint();
        mPaint.setTextSize(50);
        mTextBound = new Rect(); //根据文字内容获取一个矩形
        mPaint.getTextBounds(text, 0, text.length(), mTextBound);
    }

    @Override
    protected void onDraw(@NonNull Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawText(text, 0, mTextBound.height(), mPaint);
    }
}

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:orientation="vertical">

    <com.yl.pictureeditordemo.ui.view.LearnView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:learn_text="测试" />

</LinearLayout>

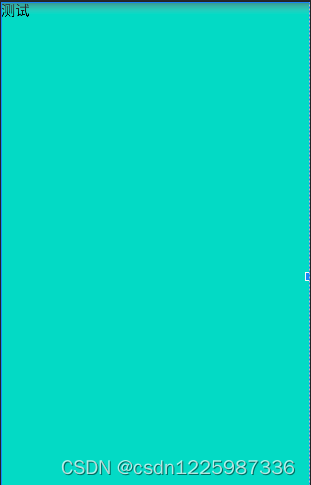

可以看到虽然设置的宽高都是“wrap_content”，却并没有起作用，这时候就需要 onMeasure 方法了

二、测量：onMeasure

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int specMode = MeasureSpec.getMode(widthMeasureSpec);
        int specWidth = MeasureSpec.getSize(widthMeasureSpec);
        if (specMode == MeasureSpec.EXACTLY) {

        }else if (specMode==MeasureSpec.AT_MOST){

        }
    }

1. 首先这里有两个参数：widthMeasureSpec、heightMeasureSpec，他们都是由父控件中传过来的值；
2. 每一个参数中都封装了两个值，一个mode，一个size，说直白点每个参数中都有两个值，具体怎么封装的不用太关心；
3. 这里的mode又对应了三个常量：MeasureSpec.UNSPECIFIED、MeasureSpec.EXACTLY、MeasureSpec.AT_MOST，我们以宽度为例来说明；

• MeasureSpec.UNSPECIFIED：不用关心，一般是系统级别才会使用；
• MeasureSpec.EXACTLY：代表设置了固定值，比如设置了100dp，如果是match_parent也算固定值，因为它代表充满父控件，就是父控件的宽度；
• MeasureSpec.AT_MOST：代表设置了wrap_content，此时宽度不固定，就需要通过实际情况计算来得到；

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:orientation="vertical">

    <!--宽度为MeasureSpec.AT_MOST模式-->
    <com.yl.pictureeditordemo.ui.view.LearnView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/teal_200"
        app:learn_text="测试" />

    <!--宽度为MeasureSpec.EXACTLY模式-->
    <com.yl.pictureeditordemo.ui.view.LearnView
        android:layout_width="100dp"
        android:layout_height="wrap_content"
        android:background="@color/teal_200"
        app:learn_text="测试" />

    <!--宽度为MeasureSpec.EXACTLY模式-->
    <com.yl.pictureeditordemo.ui.view.LearnView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="@color/teal_200"
        app:learn_text="测试" />

</LinearLayout>

2.1、测量并得到高度和宽度后的运行效果

可以看到此时我们设置的 wrap_content 有效果了

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        //计算宽度
        int specWidthMode = MeasureSpec.getMode(widthMeasureSpec);
        int specWidth = MeasureSpec.getSize(widthMeasureSpec);
        if (specWidthMode == MeasureSpec.EXACTLY) {
            //固定宽度模式下直接赋值得到宽度
            width = specWidth;
        } else if (specWidthMode == MeasureSpec.AT_MOST) {
            //wrap_content模式下通过计算得到宽度
            width = mTextBound.width();
        }

        //计算高度
        int specHeightMode = MeasureSpec.getMode(heightMeasureSpec);
        int specHeight = MeasureSpec.getSize(heightMeasureSpec);
        if (specHeightMode == MeasureSpec.EXACTLY) {
            height = specHeight;
        } else if (specWidthMode == MeasureSpec.AT_MOST) {
            height = mTextBound.height();
        }

        //计算完成后使用
        setMeasuredDimension(width, height);
    }

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:orientation="vertical">

    <!--宽度为MeasureSpec.AT_MOST模式-->
    <com.yl.pictureeditordemo.ui.view.LearnView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/teal_200"
        app:learn_text="测试" />

    <!--宽度为MeasureSpec.EXACTLY模式-->
<!--    <com.yl.pictureeditordemo.ui.view.LearnView-->
<!--        android:layout_width="100dp"-->
<!--        android:layout_height="wrap_content"-->
<!--        android:background="@color/teal_200"-->
<!--        app:learn_text="测试" />-->

    <!--宽度为MeasureSpec.EXACTLY模式-->
<!--    <com.yl.pictureeditordemo.ui.view.LearnView-->
    <!--        android:layout_width="match_parent"-->
    <!--        android:layout_height="wrap_content"-->
    <!--        android:background="@color/teal_200"-->
    <!--        app:learn_text="测试" />-->

</LinearLayout>

2.2、此外我们还要加上pading的距离，否则我们在xml中设置的padding就不会生效

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        //1、计算宽度
        int specWidthMode = MeasureSpec.getMode(widthMeasureSpec);
        int specWidth = MeasureSpec.getSize(widthMeasureSpec);
        if (specWidthMode == MeasureSpec.EXACTLY) {
            //固定宽度模式下直接赋值得到宽度
            width = specWidth;
        } else if (specWidthMode == MeasureSpec.AT_MOST) {
            //wrap_content模式下通过计算得到宽度
            width = mTextBound.width() + getPaddingLeft() + getPaddingRight();
        }

        //2、计算高度
        int specHeightMode = MeasureSpec.getMode(heightMeasureSpec);
        int specHeight = MeasureSpec.getSize(heightMeasureSpec);
        if (specHeightMode == MeasureSpec.EXACTLY) {
            height = specHeight;
        } else if (specWidthMode == MeasureSpec.AT_MOST) {
            height = mTextBound.height() + getPaddingTop() + getPaddingBottom();
        }

        //3、计算完成后使用
        setMeasuredDimension(width, height);
    }

要注意测量结果加上padding过后我们实际绘制时的位置也要改变

    @Override
    protected void onDraw(@NonNull Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawText(text, getPaddingLeft(), mTextBound.height() + getPaddingTop(), mPaint);
    }

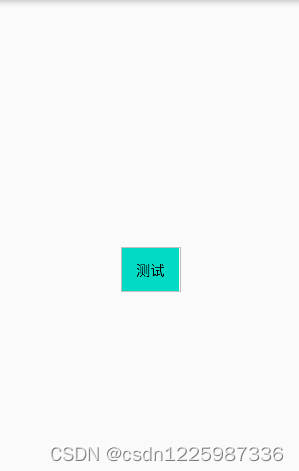

2.3、 至此一个简单的自定义View已经完成，自定义View的核心就是测量方法 onMeasure

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:orientation="vertical">

    <!--宽度为MeasureSpec.AT_MOST模式-->
    <com.yl.pictureeditordemo.ui.view.LearnView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/teal_200"
        android:padding="20dp"
        app:learn_text="测试" />

    <!--宽度为MeasureSpec.EXACTLY模式-->
    <!--    <com.yl.pictureeditordemo.ui.view.LearnView-->
    <!--        android:layout_width="100dp"-->
    <!--        android:layout_height="wrap_content"-->
    <!--        android:background="@color/teal_200"-->
    <!--        app:learn_text="测试" />-->

    <!--宽度为MeasureSpec.EXACTLY模式-->
    <!--    <com.yl.pictureeditordemo.ui.view.LearnView-->
    <!--        android:layout_width="match_parent"-->
    <!--        android:layout_height="wrap_content"-->
    <!--        android:background="@color/teal_200"-->
    <!--        app:learn_text="测试" />-->

</LinearLayout>

三、自定义ViewGroup

相对于自定义View来说，自定义ViewGroup不仅要考虑自身的高度和宽度，还要考虑各个子控件的高度和宽度，以及在自定义控件中的摆放位置。

public class LearnViewGroup extends ViewGroup {
    public LearnViewGroup(Context context) {
        this(context, null);
    }

    public LearnViewGroup(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public LearnViewGroup(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {

    }
}

3.1、 跟自定义View不同，onMeasure测量时首先根据子View个数区分两种情况：

• 有子View
• 没有子View

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int childCount = getChildCount();
        if (childCount == 0) {
            //没有子View
        } else {
            //有子View
        }
    }

3.2、计算没有子View时的宽度和高度

没有子View时跟自定义View一样的方法获取高度和宽度

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int childCount = getChildCount();
        if (childCount == 0) { //没有子View
            mWidth = measureWidthAndHeight(widthMeasureSpec);
            mHeight = measureWidthAndHeight(heightMeasureSpec);
            setMeasuredDimension(mWidth, mHeight);
        } else {  //有子View

        }
    }

    private int measureWidthAndHeight(int measureSpec) {
        int result = 0;
        int specMode = MeasureSpec.getMode(measureSpec);
        int specSize = MeasureSpec.getSize(measureSpec);
        if (specMode == MeasureSpec.EXACTLY) {
            //固定值模式，直接获取父控件传入的值
            result = specSize;
        } else if (specMode == MeasureSpec.AT_MOST) {
            //自定义ViewGroup在设置为wrap_content，并且没有子控件时高度/宽度直接设置为0
            result = 0;
        }
        return result;
    }

3.3、计算有子View时的高度和宽度

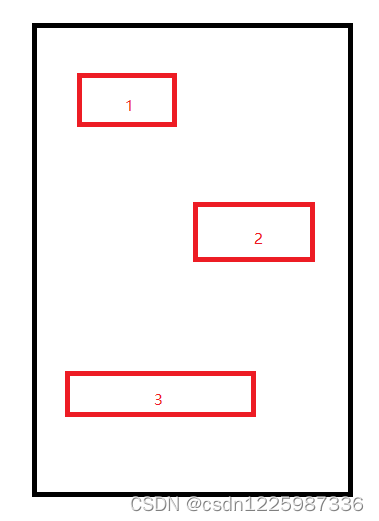

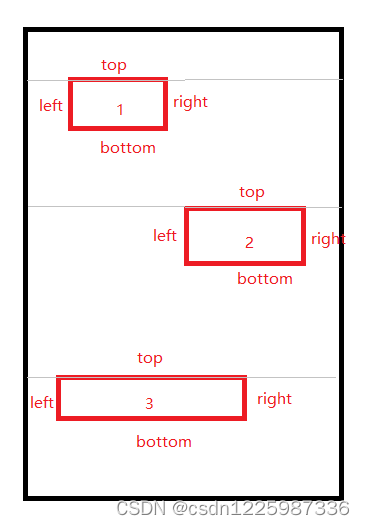

注意计算高度和宽度的方法不一样， 比如下面一个ViewGroup中有三个子View，我们这里的例子只考虑竖向排列

3.4、计算宽度

循环获取每个子控件的宽度并加上其左右的margin值，然后循环获取最大的子控件的宽度；
最后加上本身的leftPadding 和 rightPadding，就得到了我们最终需要得到的宽度；

左边红色的线代表 leftMargin，是一定有的，右边黄色的代表 rightMargin，至少存在一条，否则右边框就会紧贴最右边的第二个子控件，所以要这样算。

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int childCount = getChildCount();
        if (childCount == 0) { //没有子View
            mWidth = measureWidthAndHeight(widthMeasureSpec);
            mHeight = measureWidthAndHeight(heightMeasureSpec);
            setMeasuredDimension(mWidth, mHeight);
        } else {  //有子View
            int childViewsWidth = 0;

            for (int i = 0; i < childCount; i++) {
                View childView = getChildAt(i);
                //将widthMeasureSpec和heightMeasureSpec传入子控件，提供给子控件测量依据
                measureChild(childView, widthMeasureSpec, heightMeasureSpec);
                MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams();
                //获取每个子控件的宽度并得到最大的那个值
                childViewsWidth = Math.max(childViewsWidth, childView.getMeasuredWidth() + lp.leftMargin + lp.rightMargin);
            }
            //计算最终的宽度和高度，不要忘记加上本身的
            mWidth = childViewsWidth + getPaddingLeft() + getPaddingRight();
        }
    }

注意这里有句代码：MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams();
我们需要重写 generateLayoutParams 方法，不然会报类型转换错误。

    @Override
    public LayoutParams generateLayoutParams(AttributeSet attrs) {
        return new MarginLayoutParams(getContext(),attrs);
    }

3.5、计算高度

把所有子控件的高度累加，并算出每个子控件的 topMargin 和 BottomMarin，也累加起来；
最后加上本身的 topPadding 和 bottomPadding，就得到了我们最终需要得到的高度；

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int childCount = getChildCount();
        if (childCount == 0) { //没有子View
            mWidth = measureWidthAndHeight(widthMeasureSpec);
            mHeight = measureWidthAndHeight(heightMeasureSpec);
            setMeasuredDimension(mWidth, mHeight);
        } else {  //有子View
            int childViewsWidth = 0;
            int childViewsHeight = 0;

            int childViewsMarginTop = 0;
            int childViewsMarginBottom = 0;

            for (int i = 0; i < childCount; i++) {
                View childView = getChildAt(i);
                //将widthMeasureSpec和heightMeasureSpec传入子控件，提供给子控件测量依据
                measureChild(childView, widthMeasureSpec, heightMeasureSpec);
                MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams();
                //获取每个子控件的宽度并得到最大的那个值
                childViewsWidth = Math.max(childViewsWidth, childView.getMeasuredWidth() + lp.leftMargin + lp.rightMargin);
                //获取每个子控件的高度并累加
                childViewsHeight += childView.getMeasuredHeight();

                //累加margin值
                childViewsMarginTop += lp.topMargin;
                childViewsMarginBottom += lp.bottomMargin;
            }
            //计算最终的宽度和高度，不要忘记加上本身的
            mWidth = childViewsWidth + getPaddingLeft() + getPaddingRight();
            mHeight = childViewsHeight + childViewsMarginTop + childViewsMarginBottom + getPaddingTop() + getPaddingBottom();

            //使用
            setMeasuredDimension(mWidth, mHeight);
        }
    }

3.6、根据父控件中设置的宽度和高度（即xml中设置的）计算自身宽度和高度

上面的代码在有子控件时，最终使用的代码还未考虑到固定值还是 wrap_content，这样的情况在xml中设置的值是无效的；
所以根据子控件计算出了宽度和高度之后还要根据mode来决定最终的宽度和高度，也就是这里的方法 measureWidthAndHeight(int measureSpec,int size)的用处。

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int childCount = getChildCount();
        if (childCount == 0) { //没有子View
            mWidth = measureWidthAndHeight(widthMeasureSpec);
            mHeight = measureWidthAndHeight(heightMeasureSpec);
            setMeasuredDimension(mWidth, mHeight);
        } else {  //有子View
            int childViewsWidth = 0;
            int childViewsHeight = 0;

            int childViewsMarginTop = 0;
            int childViewsMarginBottom = 0;

            for (int i = 0; i < childCount; i++) {
                View childView = getChildAt(i);
                measureChild(childView, widthMeasureSpec, heightMeasureSpec);
                MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams();
                //获取每个子控件的宽度并得到最大的那个值
                childViewsWidth = Math.max(childViewsWidth, childView.getMeasuredWidth() + lp.leftMargin + lp.rightMargin);
                //获取每个子控件的高度并累加
                childViewsHeight += childView.getMeasuredHeight();

                //累加margin值
                childViewsMarginTop += lp.topMargin;
                childViewsMarginBottom += lp.bottomMargin;
            }
            //计算最终的宽度和高度，不要忘记加上本身的
            mWidth = childViewsWidth + getPaddingLeft() + getPaddingRight();
            mHeight = childViewsHeight + childViewsMarginTop + childViewsMarginBottom + getPaddingTop() + getPaddingBottom();

            //使用
            setMeasuredDimension(measureWidthAndHeight(widthMeasureSpec, mWidth), measureWidthAndHeight(heightMeasureSpec, mHeight));
        }
    }

    private int measureWidthAndHeight(int measureSpec,int size) {
        int result = 0;
        int specMode = MeasureSpec.getMode(measureSpec);
        int specSize = MeasureSpec.getSize(measureSpec);
        if (specMode == MeasureSpec.EXACTLY) {
            //固定值模式，直接获取父控件传入的值
            result = specSize;
        } else if (specMode == MeasureSpec.AT_MOST) {
            //自定义ViewGroup在设置为wrap_content，宽度/高度就是根据子view和自身的padding计算出来的值
            result = size;
        }
        return result;
    }

3.7、onLayout 用来布局各个子控件的位置

因为我们是垂直排列，所以这里每个子控件的左边位置、右边位置、下边位置都比较好理解。
左边位置：leftPadding + 子控件的leftMargin
右边位置：左边位置 + 子控件自身的宽度
下边位置：上边位置 + 子控件自身的高度
这里的上边位置需要计算每个子控件的高度及其topMargin、bottomMargin，然后用一个变量 countTop 用来记录累加的和。
countTop = 子控件高度（下边位置-上边位置）+ 子控件的topMargin + 子控件的bottomMargin
上边位置：countTop + 子控件自身高度

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        int left, top, right, bottom;
        int childCount = getChildCount();
        int countTop = getPaddingTop();
        for (int i = 0; i < childCount; i++) {
            View view = getChildAt(i);
            MarginLayoutParams layoutParams = (MarginLayoutParams) view.getLayoutParams();
            left = getPaddingLeft() + layoutParams.leftMargin;
            top = countTop + layoutParams.topMargin;
            right = left + view.getMeasuredWidth();
            bottom = top + view.getMeasuredHeight();
            view.layout(left, top, right, bottom);
            countTop += (bottom - top) + layoutParams.topMargin + layoutParams.bottomMargin;
        }
    }

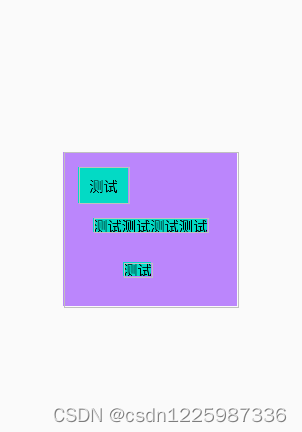

3.8、最后来个效果图

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:orientation="vertical">

    <com.yl.pictureeditordemo.ui.view.LearnViewGroup
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/purple_200"
        android:padding="20dp">

        <com.yl.pictureeditordemo.ui.view.LearnView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/teal_200"
            android:padding="15dp"
            app:learn_text="测试" />

        <com.yl.pictureeditordemo.ui.view.LearnView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="20dp"
            android:background="@color/teal_200"
            app:learn_text="测试测试测试测试" />

        <com.yl.pictureeditordemo.ui.view.LearnView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginLeft="60dp"
            android:layout_marginTop="20dp"
            android:layout_marginBottom="20dp"
            android:background="@color/teal_200"
            app:learn_text="测试" />
    </com.yl.pictureeditordemo.ui.view.LearnViewGroup>

</LinearLayout>

四、到此为止最基本的自定义知识就完了

后面一切自定义控件都在上面的基础之上加工，比如自定义ViewPager，需要用到手势滑动等

五、最后就要考虑性能问题

六、补充知识点

6.1、requestLayout() 和 invalidate() 的区别：

invalidate() 方法用于请求 View 进行重绘，但它并不会触发布局过程，也就是说不会调用 onLayout() 方法来重新确定子 View 的位置。如果你希望重新布局子 View，以便它们在父 View 中的位置发生变化，你应该使用 requestLayout() 方法。如果只是需要重新绘制 View，而不需要重新布局，那么 invalidate() 方法就足够了。

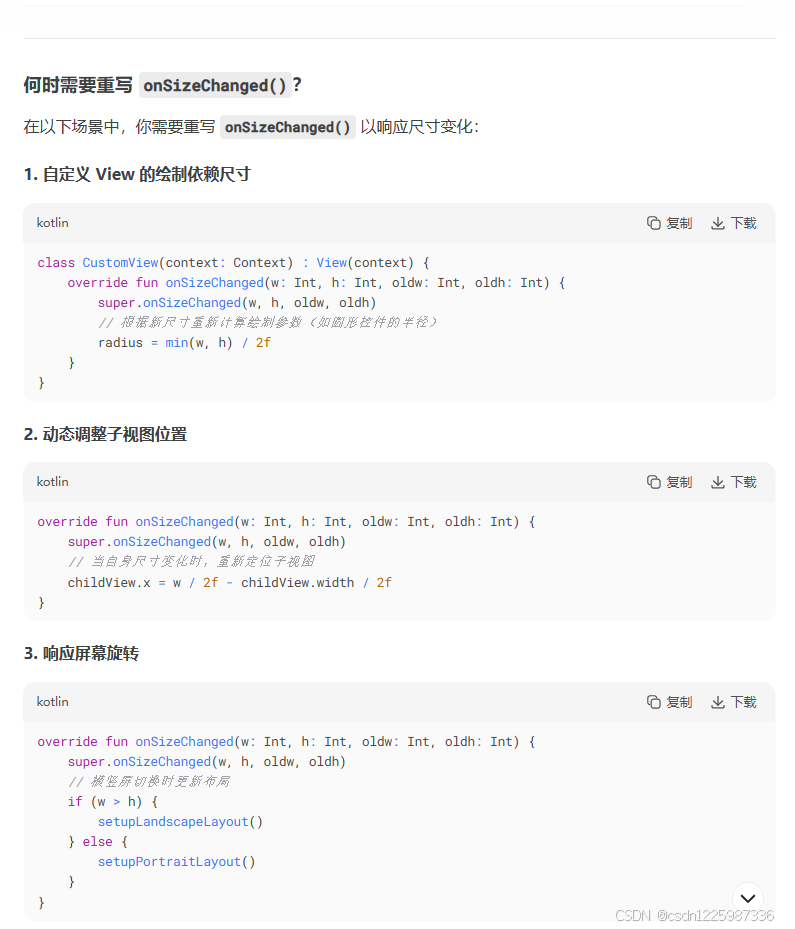

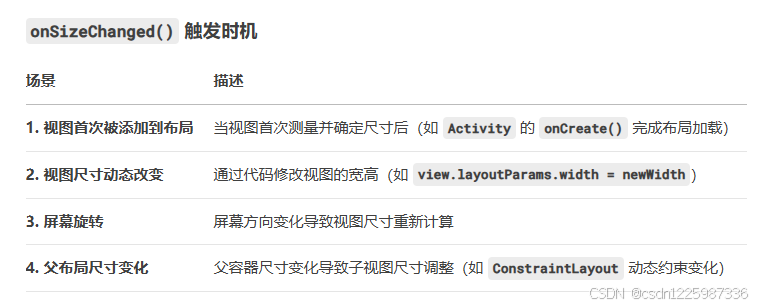

6.2、deepseek查询的一些资料，仅供参考）
