一、功能

此次实验实现了，LED灯5种不同的显示样式。不同的显示样式模拟了，不同的霓虹灯显示效果。

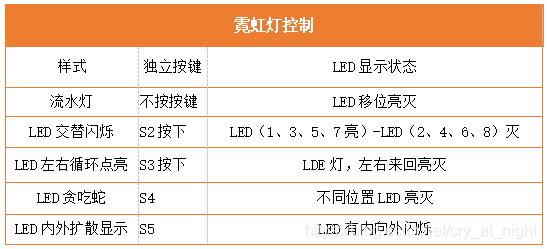

霓虹灯控制
在这里插入图片描述

二、硬件电路

1.所用到的硬件电路为：LED模块、独立按键模块、主控芯片和（程序烧写、供电、串口通信）模块：

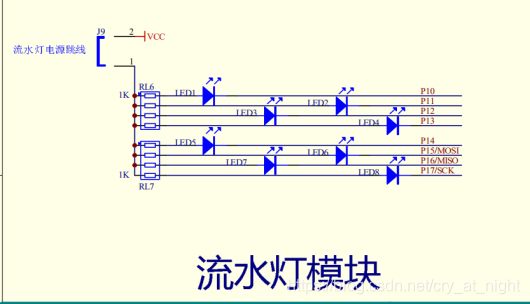

（1）LDE模块：在这里插入图片描述

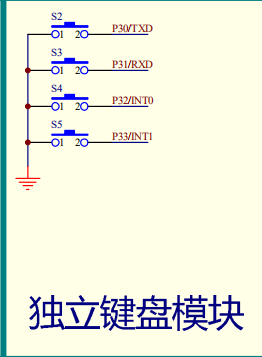

（2）独立按键模块：

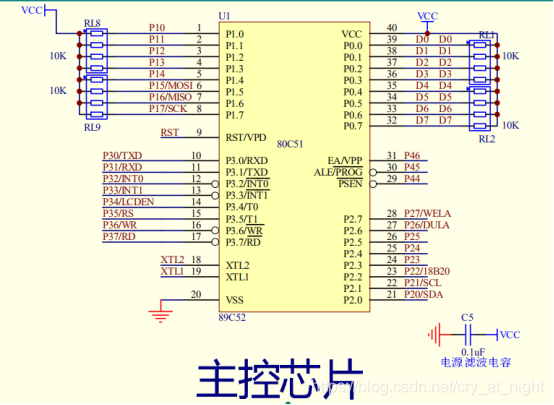

（3）主控芯片

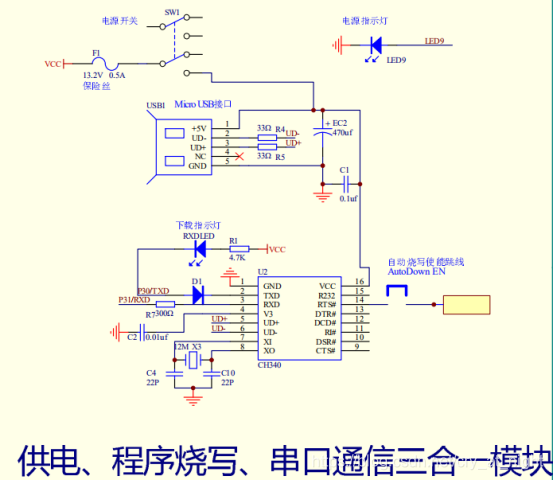

（4）供电、程序烧写、串口通信三合一模块：

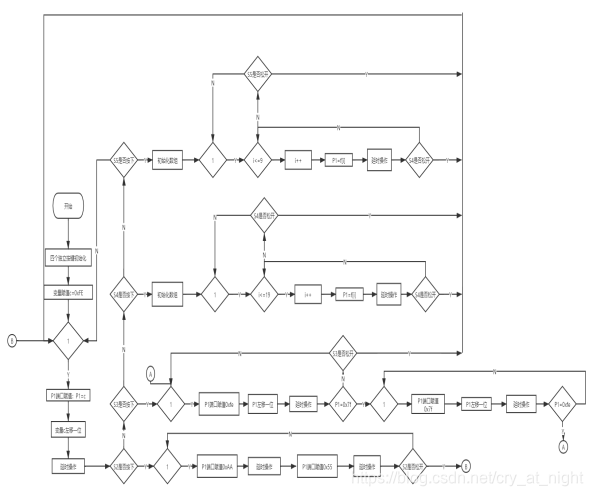

三、软件设计流程图

在这里插入图片描述

四、源代码

//导入51头文件
#include <reg51.h>
//循环移位函数库
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

sbit  sk_2 = P3^0;
sbit  sk_3 = P3^1;
sbit  sk_4 = P3^2;
sbit  sk_5 = P3^3;
//毫秒延时
void delay(uint x ){

	uint a,b;

	for(a=x;a>0;a--)
		for(b=114;b>0;b--);
}
void ls1(
