fpga学习day4 开发板到啦~使用viavdo进行管脚约束

本文详细介绍了如何通过Vivado工具链连接开发板,配置I/O端口,进行管脚电平设置,生成并烧录bit文件,以及在硬件管理器中进行程序加载的过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

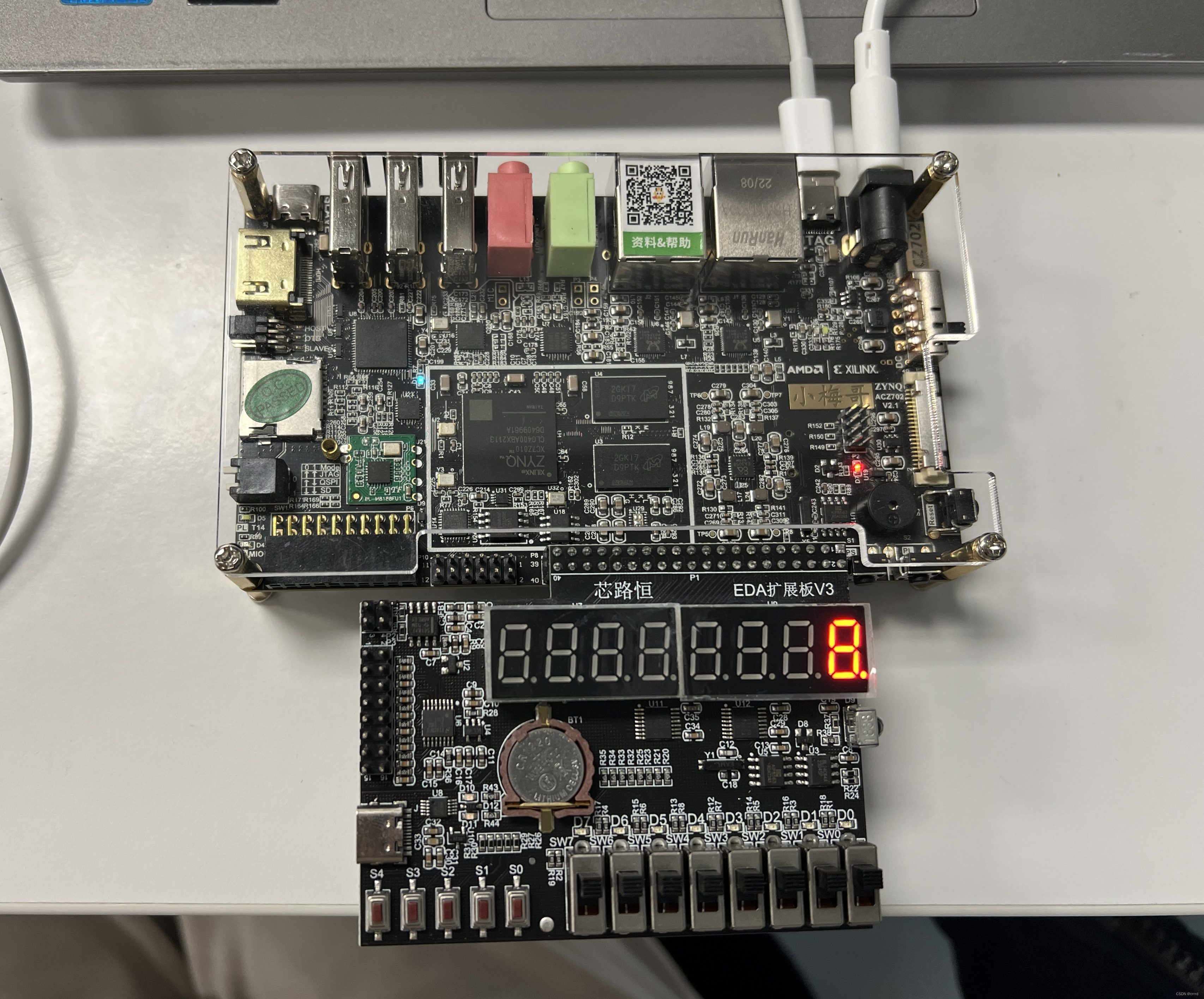

      拿到开发板后,先检查一下是否可以连接成功,按照教程中的描述连接好板子(电源和JTAG),板子要上电,如下所示:

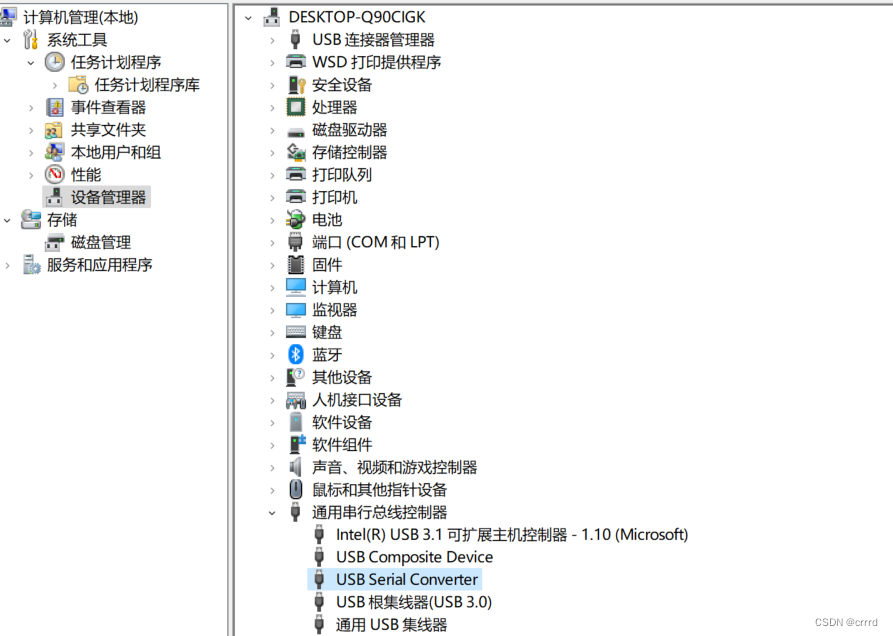

       右键"此电脑"——"管理",弹出如下对话框,点击"设备管理"——"通用串行总线控制器",查看是否能够检测到我们的JTAG。

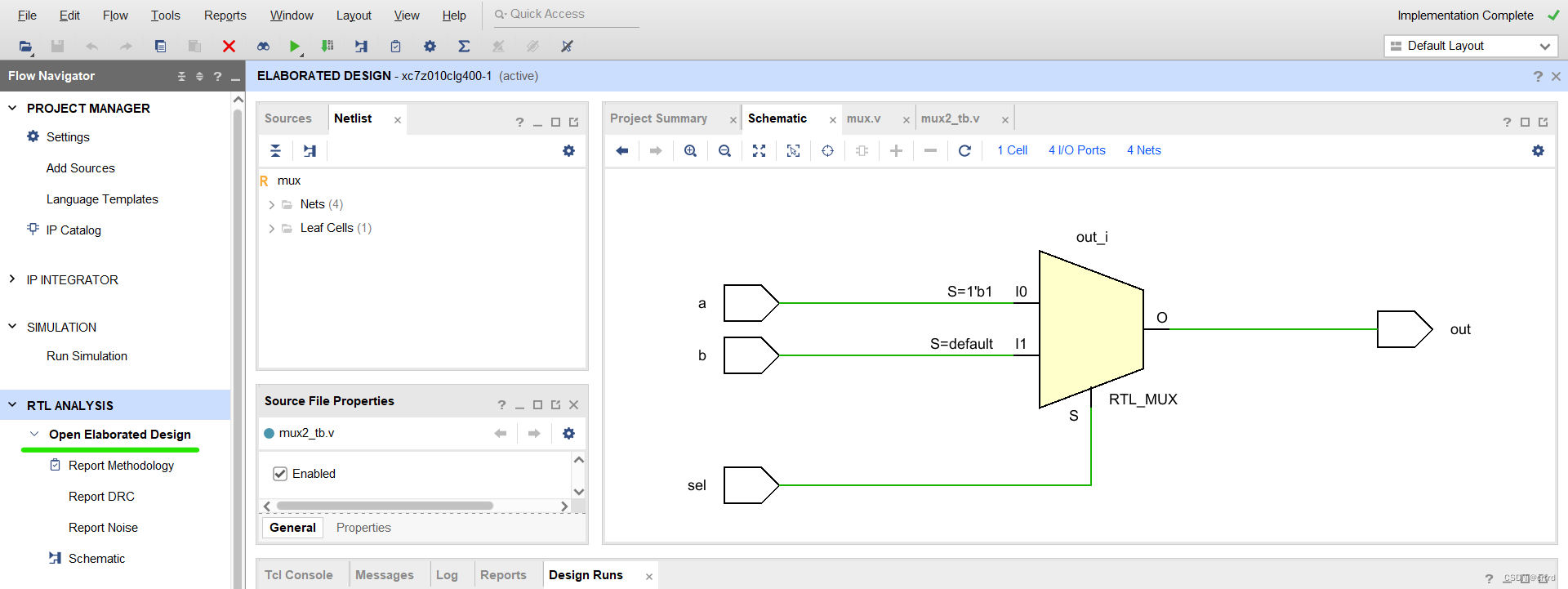

下面回到Vivado中,将仿真中用到的端口(a,b,sel和out)和板子中的端口对应起来。首先点击"RTL ANALYSIS"——"Run Elaborated Design",此时可以看到这个功能将代码转化成了电路。如果已经进行过这个操作,显示的会是"Open Elaborated Design",直接打开这个文件即可,如下图:

然后点击软件右上角,可以看到如下几个选项:
