NR RRC测量&切换概述

最新推荐文章于 2024-10-07 17:51:16 发布
最新推荐文章于 2024-10-07 17:51:16 发布
阅读量480 收藏 3
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 5G协议 文章标签： 5G
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/crg2046/article/details/138570823

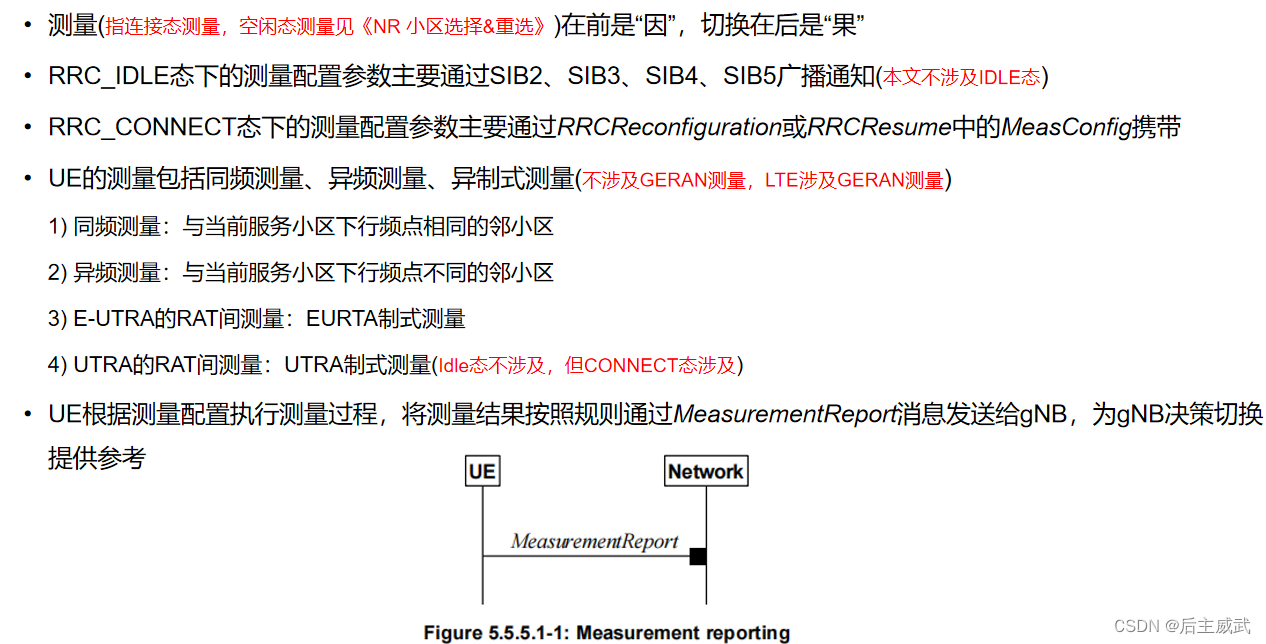

一、测量概述

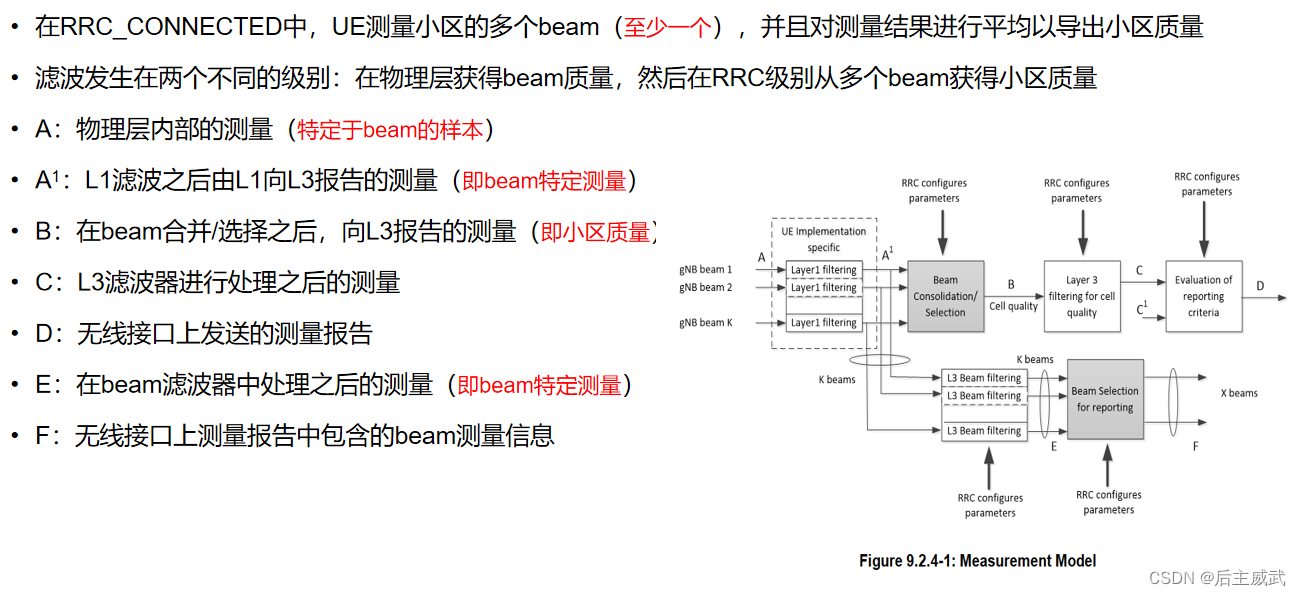

二、测量模型

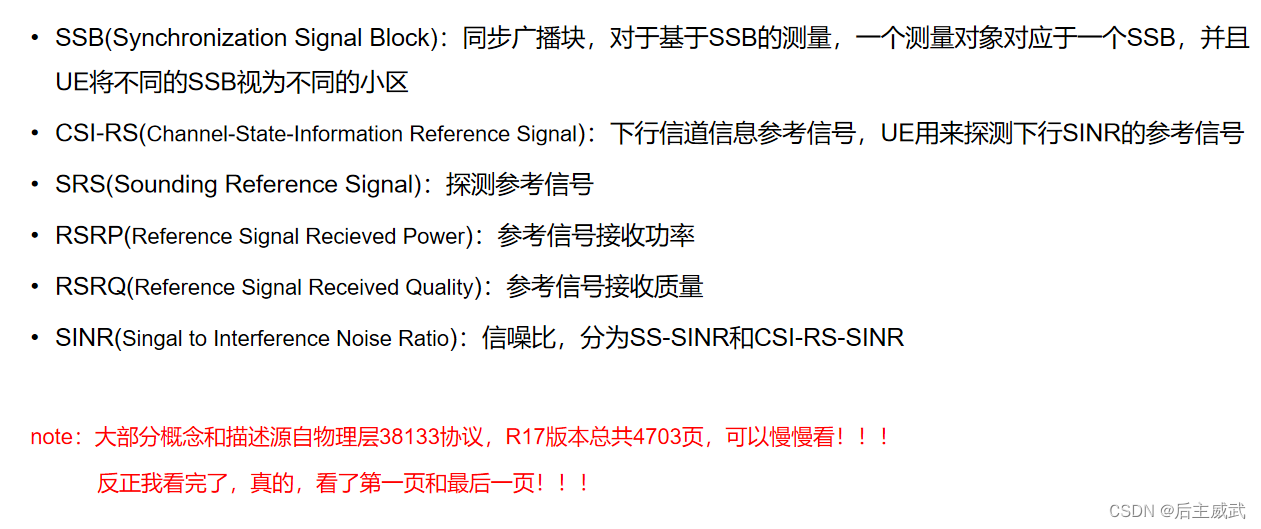

三、测量术语

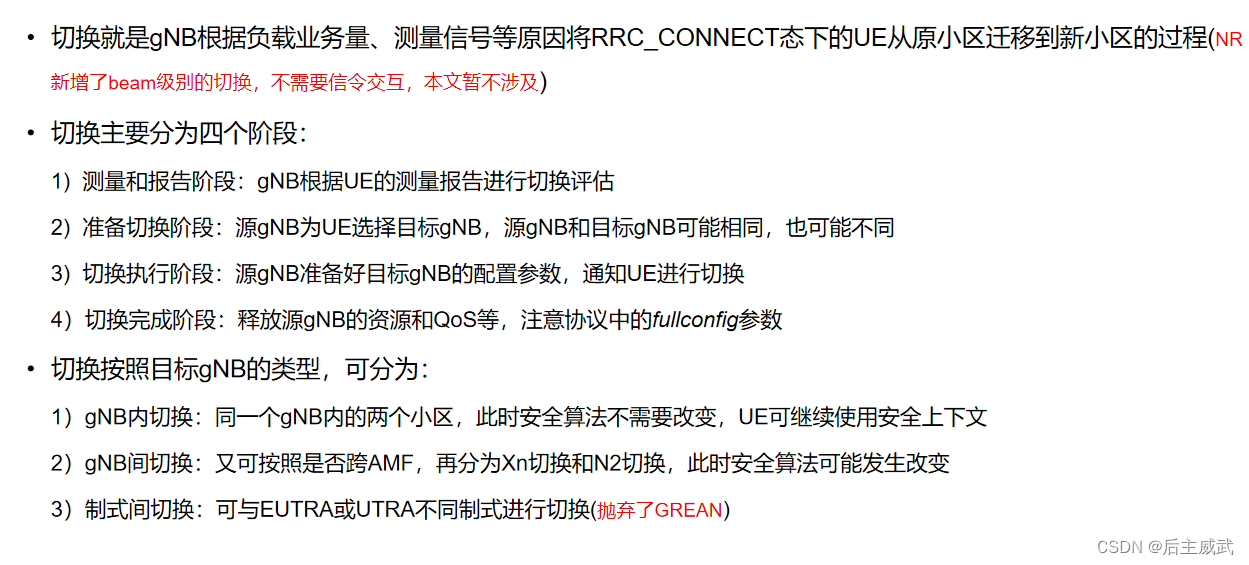

四、切换概述

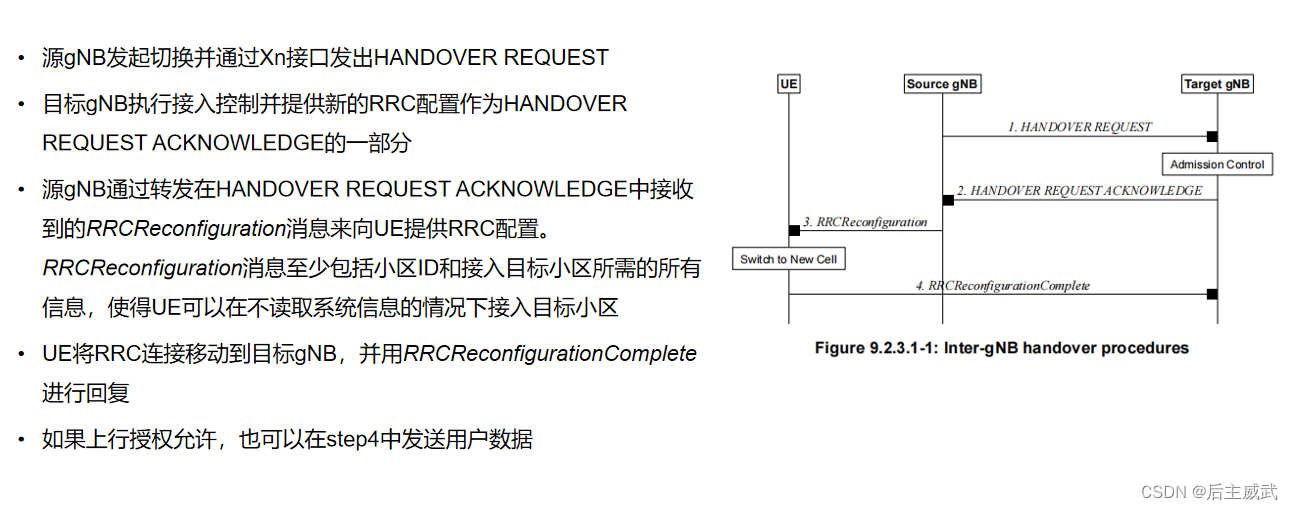

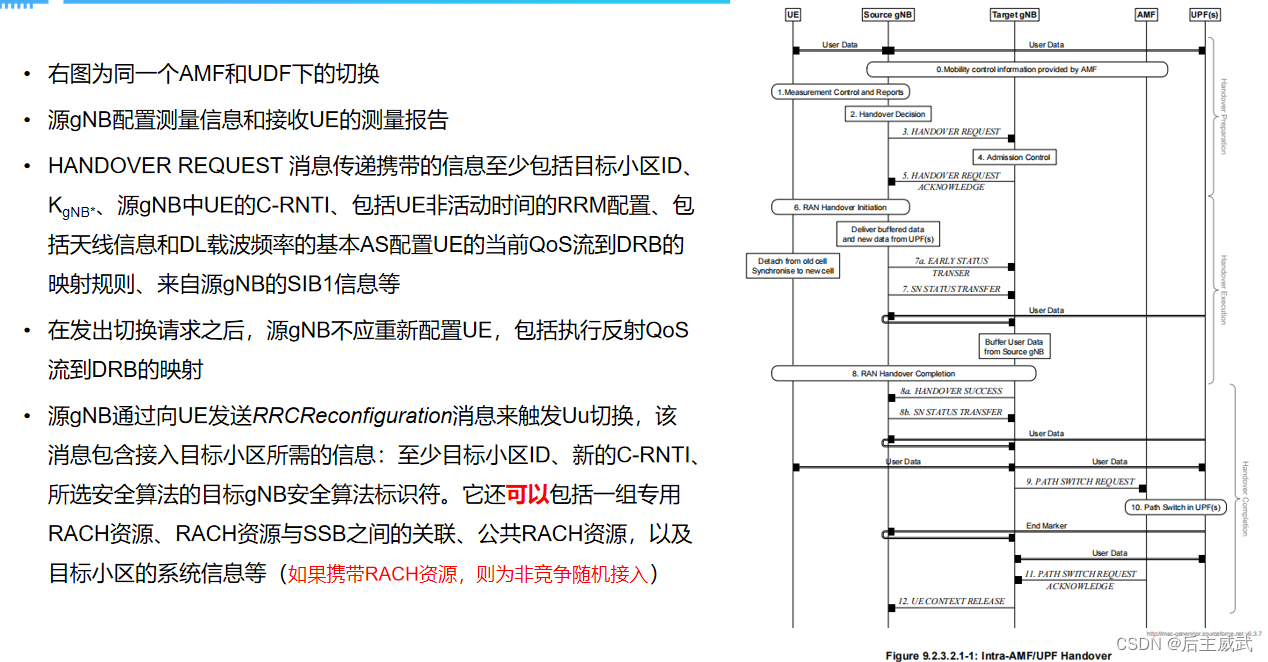

五、gNB间切换

六、切换---控制面

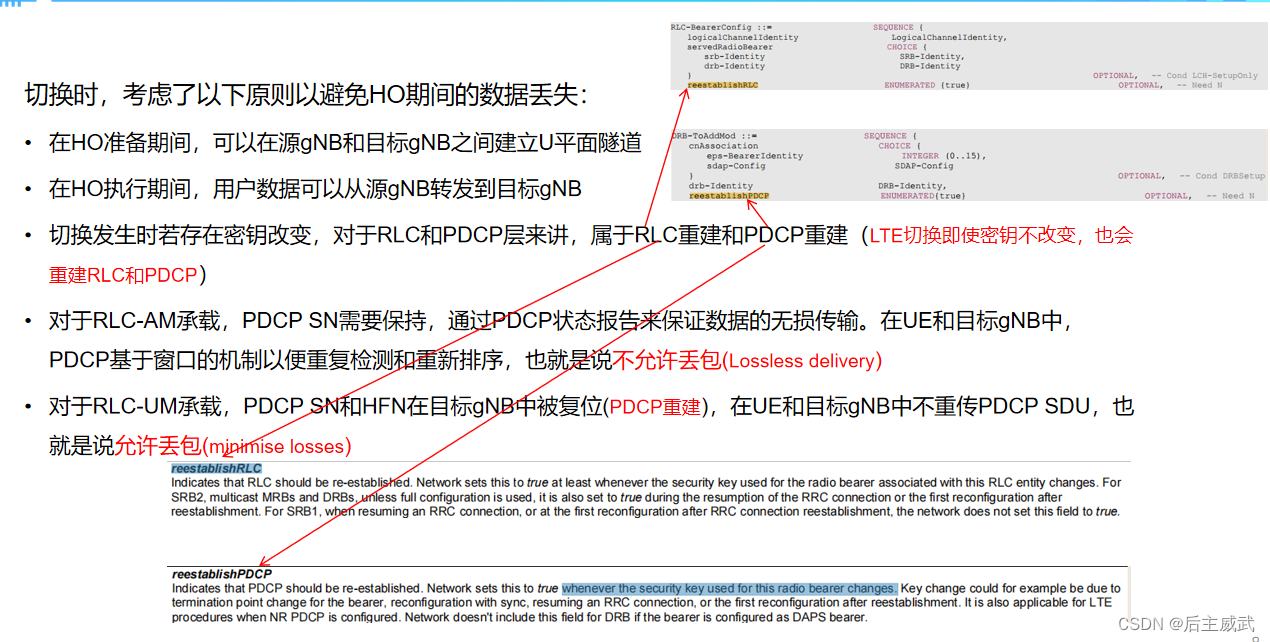

七、切换---用户面

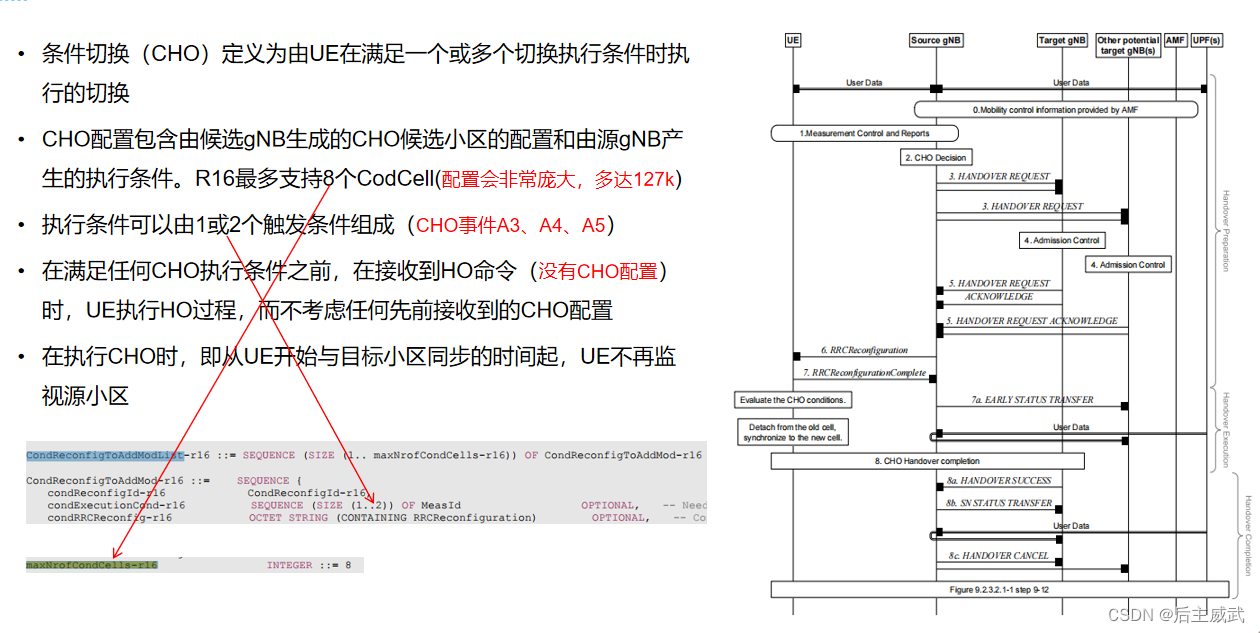

八、Conditional切换

note1: 参考协议：38331-h40、38300-h40

note2: 图片格式方便IE参数指向，方便理解协议
