GIS Geometry对象模型



GIS Geometry对象模型

李泉 陈玉进 （南京跬步科技有限公司http://www.creable.cn ）

    这章介绍OGC(Open GIS Consortium)推荐的Geometry对象模型，此几何形态在后面的算法中大量用到，在整个GIS的对象模型中，Geometry占有很重要的地位。

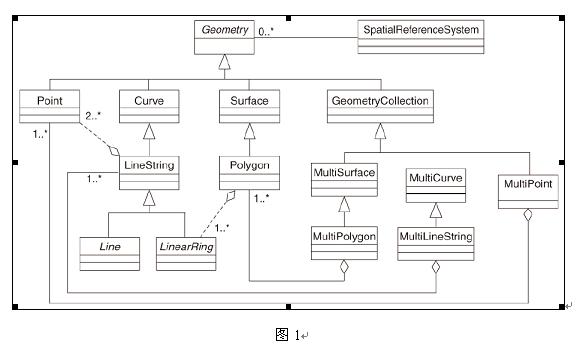

地理要素的形态千变万化，但最终可以概括为点、线、面三种形态，这是单个形式。在地理信息系统中，常常多个几何图形属于一个地理要素，这种情况使用集合来描述。图1就是OGC建议的Geometry对象模型，其中Geometry是所有几何类的父类，是对所有几何类的抽象。Point表示一个点状几何体，Curve表示一个曲线（抽象类），LineString表示一条折线，Line表示一条直线，LinearRing表示一个环（闭合的折线），Surface表示一个表面（抽象类），Polygon表示一个面，GeometryCollection表示一个几何体的集合，MultiSurface表示一个表面的集合（抽象类），MultiPolygon表示一个面的集合，MultiCurve表示一个曲线的集合（抽象类），MultiLineString表示一个折线的集合，MultiPoint表示一个点的集合。

下面将详细介绍各种几何体。











1． Geometry

Geometry是所有几何类的父类，是一个虚类，不可实例化。所有几何类根据空间表现式被定位为0维、1维和2维。所有几何类都必须能够返回它自己的最小外包矩形（MBR）。

2． Point

Point是一个0维的几何类，在坐标空间中只有一个位置。一个点具有x坐标值和y坐标值。点的最小外包矩形为null。

3． Curve

Curve是一个1维的几何类，常常包含一组Point。在ISO19125标准中，仅仅定义了一个它的子类，那就是LineString。如果没有自相交的情况出现，那么这个Curve是简单的。如果首尾节点完全相同，那么这个Curve是闭合的（这个判断用在组成面的情况，组成面的线必须是简单的闭合的）。如果一个Curve简单且闭合，则它就是一个Ring。

4． LineString

LineString是一个点与点之间使用线相连的Curve，点与点之间都是一个Line。

5． Line

Line是一个只具有2个点的LineString。

6． LinearRing

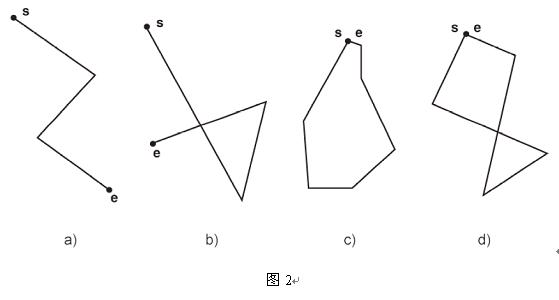

LinearRing是一个即简单又闭合的LineString，图2中a不简单也不闭合，只是一个LineString。b有自相交的情况，也不是LinearRing。c是一个LinearRing。d虽然闭合但是有自相交，即不简单，也不是一个LinearRing。



1． Surface

Surface是一个2维的几何类。Polygon类是Surface类惟一的子类，并且Polygon没有自相交的情况。
