地图标注（二）

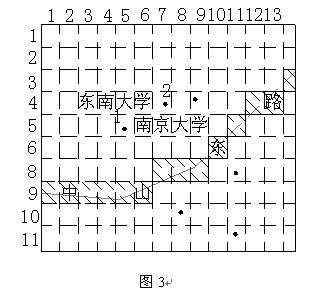

举例说明如下，如图3所示，阴影部分就是线所占网格，将“中山东路”四个字等分标注在四个网格中。判断出该线是东西走向，进行从左到右的标注，计算出线所占网格公18个，分别标注在第3个、第7个、第11个、第15个网格上。这样标注有个问题，注记有些偏离折线，解决这个问题的办法可以采用将网格加密的方法，即让一个汉字占据四个甚至九个网格，这样可以减少汉字偏离的距离。



5.2     面标注

步骤：

①     计算面要素所占网格。

②     根据面要素最小外包矩形的长宽比例，确定面标注的走向。

③     根据水平方向和垂直方向所占网格数据，进行水平和垂直等分，确定注记位置。

④     判断选出的网格是否可以标注。

⑤     写入标注。

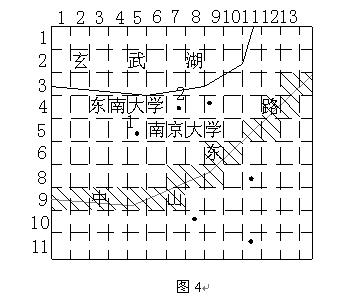

举例说明如下，如图4所示，根据“玄武湖”这个多边形的长宽比例，确定面标注是东西走向。计算出多边形占用的网格，采用水平等分、垂直等分的策略确定注记位置。分别标注在网格上。



作者：李泉 陈玉进 南京跬步科技有限公司 http://www.creable.cn
