例程 17 74HC595实验（未进行）

1. 准备

74HC595 简单说来就是具有8 位移位寄存器和一个存储器，以及三态输出功能。 这里我们用它来控制8 个LED 小灯。我们为什么要用74HC595 来控制小灯呢？一定会有很多朋友会问这个问题，我想问的是我们要是单纯的用Arduino 控制8 个小灯的话要占用多少个I/O 呢？答案是8 个。但是我们的Arduino UNO 有几个I/O 口呢？加上模拟接口也就20 个吧，这8 个小灯占用了太多的资源了，我们用74HC595 的目的就是减少I/O 口的使用数量。用74HC595 以后我们可以用3 个数字I/O 口控制8 个LED 小灯岂不美哉。下面是我们要准备的元器件:

74HC595 直插芯片*1

直插LED*8

220Ω直插电阻*8

面包板*1

面包板跳线若干

准备好元件我们就按下面的原理图连接电路

真值表：

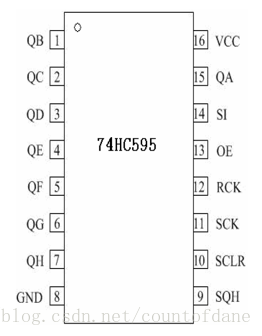

管脚图：

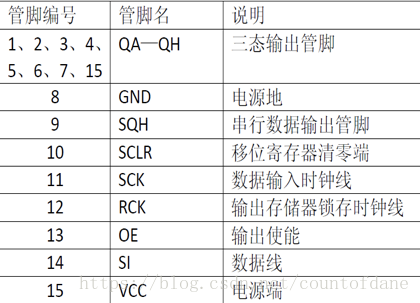

管脚说明：

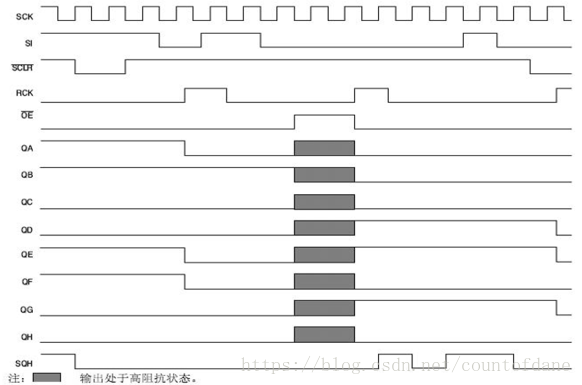

时序图：

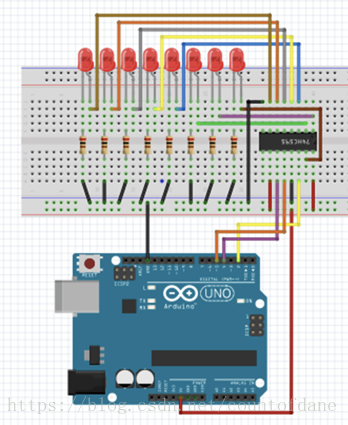

此电路图看似复杂，我们仔细分析以后再结合参考实物就会发现很简单。按照右图链接好电路后，就可以开始编写程序了。

#define SEG_A 2  //Arduino Pin2--->SegLed Pin11
#define SEG_B 3  //Arduino Pin3--->SegLed Pin7
#define SEG_C 4  //Arduino Pin4--->SegLed Pin4
#define SEG_D 5  //Arduino Pin5--->SegLed Pin2
#define SEG_E 6  //Arduino Pin6--->SegLed Pin1
#define SEG_F 7
