本文介绍了一种用于检测火焰的传感器——火焰传感器，并详细描述了如何通过Arduino平台将其与蜂鸣器连接，实现火焰检测报警功能。实验中，火焰传感器将火焰亮度转化为电平信号，输入至中央处理器进行判断，当检测到火焰时，蜂鸣器启动发出警报。

火焰传感器介绍

火焰传感器（即红外接收三极管）是机器人专门用来搜寻火源的传感器，本传感器对火焰特别灵敏。实物如下图。火焰传感器利用红外线对火焰非常敏感的特点，使用特制的红外线接收管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器，中央处理器根据信号的变化做出相应的程序处理。完成本次实验所需器件：

火焰传感器：1个

蜂鸣器：1个

10K电阻：1个

多彩面包板实验跳线：若干

1）蜂鸣器的连接

从实验盒中取出蜂鸣器，按照第8节实验蜂鸣器的连接方法，将蜂鸣器连接到数字第八口。完成蜂鸣器的连接。

2）火焰传感器的连接

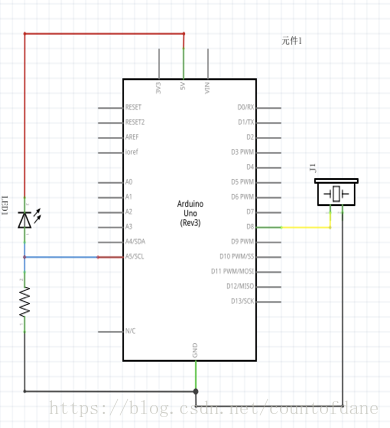

红外接收二极管的短引线端为负极，长引线端为正极。按照右图将负极接到5V接口中，然后将正极和10K电阻相连，电阻的另一端接到GND接口中，最后从火焰传感器的正极端连接到模拟口5。

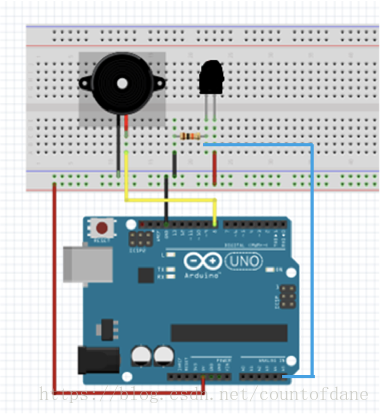

按照右图链接好电路后，就可以开始编写程序了。

int flame=A5;//声明模拟口A5
int Beep=8;//声明数字口8
int val=0;//定义变量
void setup()
{
   pinMode(Beep,OUTPUT);//数字口输出模式
   pinMode(flame,INPUT);//模拟口输入模式
   Serial.begin(9600);//波特率9600
   val=analogRead(flame);//读取一次模拟口电压
}

void loop()
{
   Serial.println(analogRead(flame));//串口发送模拟电压值
   if((analogRead(flame)-val)>=600)//判断模拟电压值是否大于600
       digitalWrite(Beep,HIGH);
else
digitalWrite(Beep,LOW);
}
