例程13 倾斜开关

1. 准备

本节课做的是滚珠开关的实验，滚珠开关也叫钢珠开关，珠子开关，其实都是震动开关的一种只是叫法不一样，都是通过珠子滚动接触导针的原理来控制电路的接通或者断开的。我们完成这个实验所需的元件除了Arduino 控制器和下载线还需要的硬件如下：

滚珠开关：1个

Led灯：1个

220Ω电阻：1个

10kΩ电阻：1个

多彩面包板实验跳线：若干

当开关置于水平位置，开关导通，模拟口电压值为5V左右 （数字二进制表示为1023），点亮led灯。

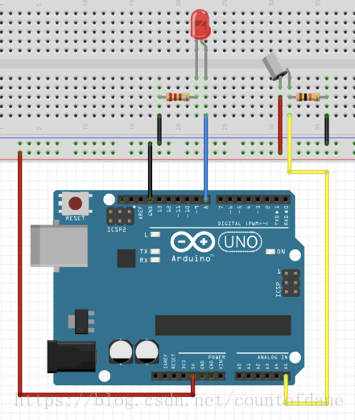

当一端低于水平位置倾斜 ，开关停止，模拟口电压值为0V左右（数字二进制表示为0），熄灭led 灯。在程序中模拟口电压值是否大于2.5V左右（数字二进制表示为512） ，即可知道是否倾斜开关导通了。按照右图链接好电路后，就可以开始编写程序了。

2. 代码

int switchpin = A5;
int ledpin = 8;
int val = 0;
void setup()
{
pinMode(ledpin,OUTPUT);//数字IO8 输出模式
Serial.begin(9600);//设置串口波特率为9600
}
void loop()
{
  val = analogRead(switchpin);
   &n
