Android Touch_95XX data sheet解析

 一.IIC总线简介。

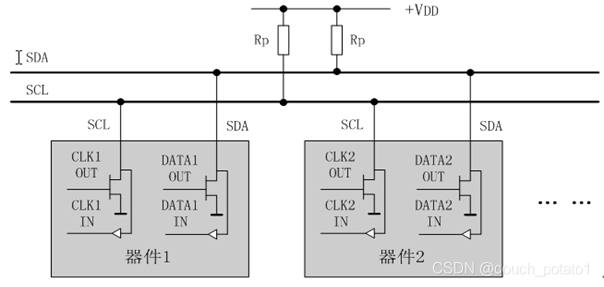

1.IIC总线是Philips公司在八十年代初推出的一种串行、半双工总线主要用于近距离、低速的芯片之间的通信；IIC总线有两根双向的信号线，一根数据线SDA用于收发数据，一根时钟线SCL用于通信双方时钟的同步；IIC总线硬件结构简单，成本较低，因此在各个领域得到了广泛应用。

IIC总线是Philips公司在八十年代初推出的一种串行、半双工总线

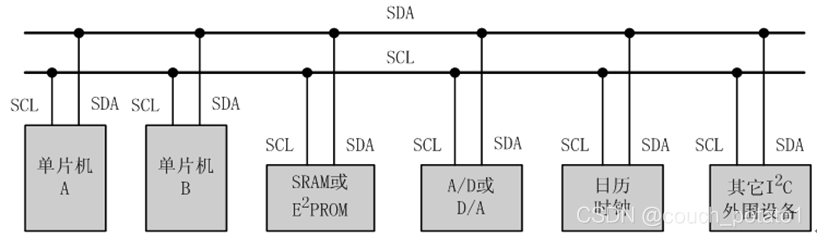

   IIC总线是以中国多主机总线，链接在IIC总线上的期间分为主机和从机，主机有权法医和结束一次通信，而从机只能被主机呼叫；当总线上有多个主机同时启用总线时，IIC也具备冲突检测和仲裁的功能来防止错误产生；每个连接到IIC总线上的期间都有一个唯一的地址（7bit），且每个器件都可以作为主机，也可以作为从机（同一时刻只能有一个主机），总线上的器件增加和删除不影响其他器件正常工作；IIC总线在通信上发送数据的器件为发送器，接收数据的器件为接收器。

 二.IIC总线通信过程

1.主机发送起始信号启用总线。

2.主机发送一个字节的数据指明从机地址和后续字节的传输方向。

3.被寻址的从机发送应答信号回应主机。

4.发送器发送一个字节的数据。

5.接收器发送应答信号回应发送器。

以此循环4.5步骤进行数据传输。

n.通信完成后主机发送停止信号释放总线。

三.IIC总线寻址方式

1.IIC上传输的数据是广义的，即包括地址，也包括真正的数据。

2.主机在发送启示信号后必须先发送一个字节的数据，该数据的高7位为从机地址，最低位表示后续字节的传输方向，其中'0'表示主机发送数据，'1'表示主机接收数据；总线上所有从机接收到该字节数据后都将这7位地址与自己的地址相比较，
