基于QRencode的 QT二维码显示 QImage像素操作和QPainter

QRencode库

1，QRencode库的github源址 2，文档

QRencode简单介绍

• 该库提供了一种快速构建二维码的方案，由于使用C语言编写，所以移植性非常好，如果不想移植可以下载github源码后将所有源文件添加进工程目录即可。
• 能够快速将字符串转换为uchar型数据，其中每一个字节的最后一位都代表该处是黑点还是白点，可以根据返回的数据直接进行绘画二维码。
• 还可以将结构体数据转化为二维码，使用该库的QRinput类型即可。在其唯一的头文件qrencode.h可以看到所有可操作的函数。

常用的API是QRcode_encodeString()，调用之后返回的QRcode->date就是以qrcode->width*qrcode->width的一个正方形数据，其中每一个数据点的第0位就代表这个点是黑还是白，如图1-1所示

( 图 1-1 QRcode->date的数据格式)

---

Qt中使用QRencode库显示二维码

方法一（QImage直接修改操作像素点，但只有黑白灰色）

// 把输入的字符串换成 QRcode源数据
void MainWindow::encode_string_toQR(QByteArray src,int w)
{
    unsigned char* line = NULL;
    QRcode * qrcode = NULL;
    unsigned char b;

    //  源数据、最小输出、最高错误修正、utf-8编码、区分大小写(1)
    qrcode = QRcode_encodeString(src.data(),2,QR_ECLEVEL_Q,QR_MODE_8,1);
    if(qrcode)
    {
        qint32 qrcode_width = qrcode->width;
        qint32 scale_x      = w / (double)qrcode_width; // 获取缩放比例

        qDebug() << " qrcode_width:" << qrcode->width << "  w:" << w << "  scale_x:" << scale_x;

        QImage img(w,w,QImage::Format_Indexed8);
        img.fill(0xff);

        for(int y = 0; y < qrcode_width; y ++)
        {
            // 重复的列循环
            for(auto x = 0;x <scale_x;x++)
            {
                //获取行像素进行修改
                line = img.scanLine(y* scale_x + x);

                // 修改一行的像素
                for(int x = 0 ;x < qrcode_width ; x++ )
                {
                    // 重复的行循环
                    b = qrcode->data[y * qrcode_width + x];
                    if(b & 0x1){
                        for(auto i = 0;i<scale_x;i++)
                            line[x*scale_x + i] = black ;
                    }
                    else{
                        for(auto i = 0;i<scale_x;i++)
                            line[x*scale_x + i] = white ;
                    }

                }

            }
        }

//-------------------------显示QImage部分，不重要--------------------------------------
        ui->label->setPixmap(QPixmap::fromImage( img ));
        QRcode_free(qrcode);
    }
    else{
        qDebug() << "is return NULL!" << strerror(errno);
    }
}

这个方法显示二维码图片的优缺点如下：
优点

• 速度较快 （当数据量超过130个英文utf-8字符，图片放大到QT设计的301*301时，耗时为1~2ms)
• 因为放大倍数（生成二维码图片的大小与label大小之间的倍差），数据过大的时候就算铺不满整个label，也能保证是一张完整的二维码图片（如图1-3）

• 原因：放大倍数计算的时候会忽略四舍五入导致4.7、2.6等情况被算为4和2，导致铺不满，而四舍五入又会导致访问越界

缺点

• 绘制完成后的img对象，不能调用scaled调整函数，因为返回的QImage对象是全黑（如图1-2），具体原因还不知道，等日后有时间在研究底层逻辑。（可能是我学识较浅，欢迎各位评论区指正！）
• 由于在新建Qimage用的是QImage::Format_Indexed8，所以绘出的二维码图片只有黑白灰三色。

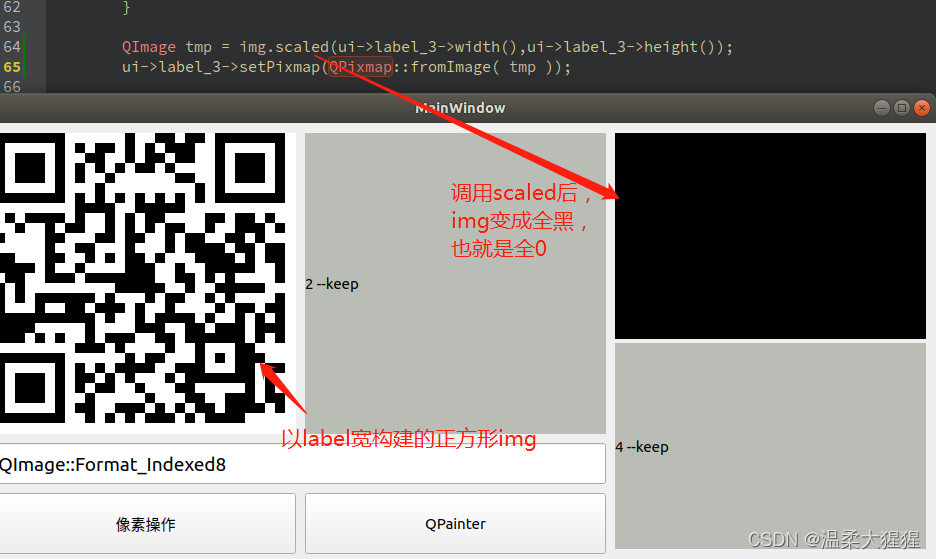

图片 1-2 绘画完成的二维码img不允许调用scaled放大

---

方法二（QImage + QPainter ， 可自定义颜色，可以自由变换）

代码参考处

// 把字符串转为二维码数据qrpic,　w 和　h 分别是该二维码图像的宽和高  ----使用QPainter操作
void MainWindow::encode_string_toQR_painter(QByteArray src, int w)
{
    QRcode * qrcode = NULL;
    unsigned char b;

    //  源数据、最小输出、最高错误修正、utf-8编码、区分大小写(1)
    qrcode = QRcode_encodeString(src.data(),2,QR_ECLEVEL_Q,QR_MODE_8,1);
    if(qrcode)
    {
        qint32 qrcode_width = qrcode->width;
        qint32 scale_x      = qRound(w / (double)qrcode_width); // 获取缩放比例  - 使用四舍五入

        //qDebug() << " QPainter: qrcode_width:" << qrcode->width << "  w:" << w << "  scale_x:" << scale_x;

        QImage img(w,w,QImage::Format_RGB32);
        img.fill(0xffffffff); // 填充背景为白色 RGB


        // 新建画笔并设置绘画的对象
        QPainter painter(&img);
        painter.setBrush(QColor(0,0,0)); // 要使二维码颜色不同，可以在这里修改
        painter.setPen(Qt::NoPen);

        for(int y = 0; y < qrcode_width; y ++)
        {
            for(int x = 0 ;x < qrcode_width ; x++ )
            {
                b = qrcode->data[y * qrcode_width + x];

                if(b & 0x01)
                {
                    // 把矩形当做二维码上的一个个黑点，放大填充进图片
                    QRectF rect(x*scale_x ,y*scale_x ,scale_x,scale_x);
                    painter.drawRect(rect);
                }
            }
        }

//-------------------------显示QImage部分，不重要--------------------------------------
        ui->label_2->setPixmap(QPixmap::fromImage( img ));
        QRcode_free(qrcode);
    }
    else
    {
        qDebug() << "is return NULL!" << strerror(errno);
    }
}

这个方法显示二维码的优缺点如下：
优点

• 能随意改变二维码的背景色、及点阵图色。如可改成白底绿码、灰底黄码。
• 跟上面的操作像素不同，绘画完成的二维码图可以随意scaled变换大小且不会失真

缺点

• 速度较慢 （当数据量超过130个英文utf-8字符，图片放大到QT设计的301*301时，耗时为3~4ms)
• 因为放大倍数（生成二维码图片的大小与label大小之间的倍差），数据过大的时候会超过整个label，不是一张完整的二维码图片（如图1-3）

• 原因：当放大倍数过大的时候，单次绘画的矩形painter.drawRect(rect); 过大，导致最终图片显示不全（与像素操作相比，QPainter的方法使用了四舍五入。）

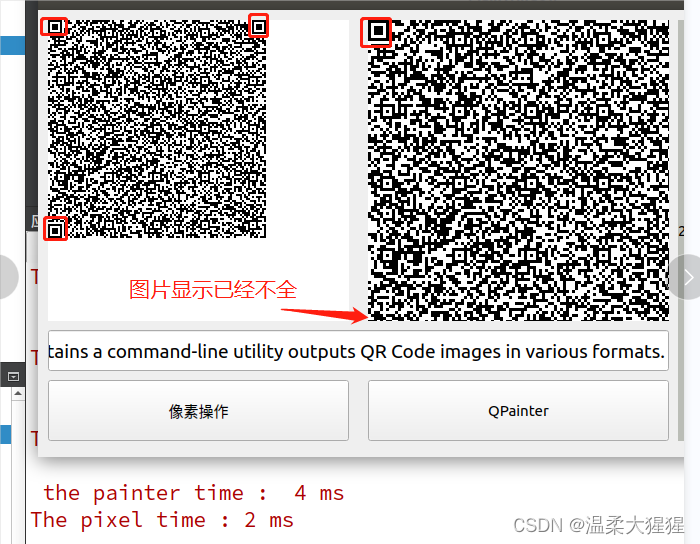

图1-3 放大倍数过大的时候，像素画图会铺不满，而QPainter会显示不全

---

常见图片格式的文件标识符

下面是一些常见图片格式，开头固定文件头的标识符，可以用来区分是什么图片：

• BMP： 0x42 0x4D,即ASCII字符 “BM” 的16进制表示。
• PNG:0x89 0x50 0x4E 0x47 0x0D 0x0A 0x1A 0x0A 即ASCII字符 “PNG\r\n\x1a\n” 的16进制表示，用于标识PNG文件的开始。
• JPEG (JPG): 0xFF 0xD8 ，文件结束标记是0xFF 0xD9。
• GIF: 87a版本 0x47 0x49 0x46 0x38 0x37 0x61 或 89a版本0x47 0x49 0x46 0x38 0x39 0x61，这取决于GIF版本（87a或89a）。这些字节是ASCII字符 “GIF87a” 或 “GIF89a” 的16进制表示。
• TIFF: 通常是 0x49 0x49 或 0x4D 0x4D，分别对应于Intel和Motorola字节序的TIFF文件。这些字节是ASCII字符 “II” 或 “MM” 的16进制表示。
• ICO: 0x00 0x00 0x01 0x00

总结

由于QRencode计算后返回的数据就是二维码的点阵图，所以只需要考虑循环方式，然后循环内部根据返回数据的对应位是0 or 1即可绘画出一张二维码图。故实现方法有很多，在这里仅作记录给大家提供一个思路参考。 如果有更好的方法或以上程序改进方式欢迎在评论区指正！ 大家一起进步！
