首先， 我觉得我被一些解释误导了， 下边是一些文章中的描述：

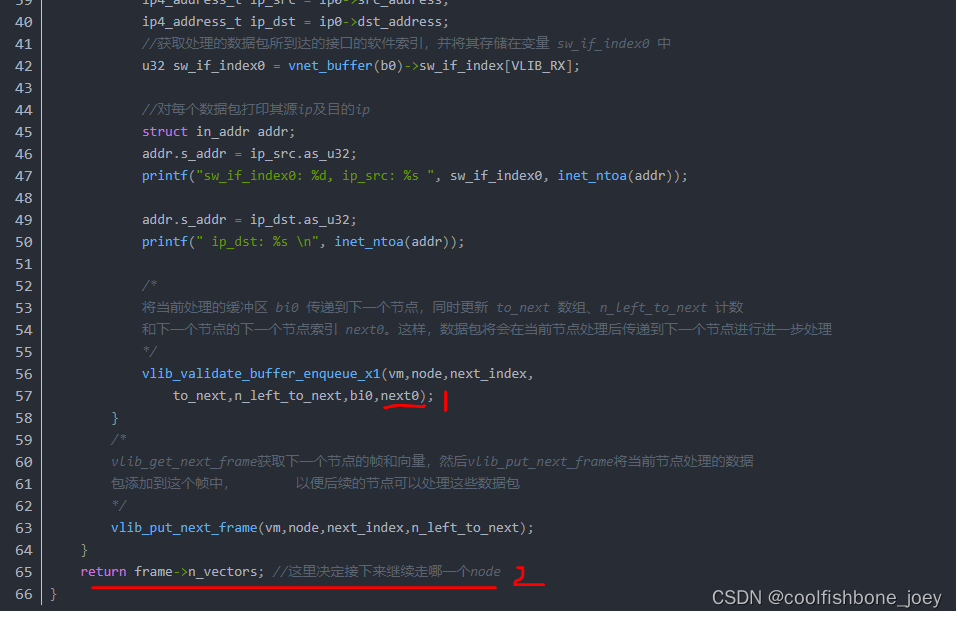

上边这里是一个NODE 的.function 的定义， 可以看到说的是2这里返回多少， 那下一跳Node 就是取next_node[]中的哪一个。 这就不科学了， 这个返回值是值frame中有多少个数据包， 怎么能决定下一跳Node的值呢。

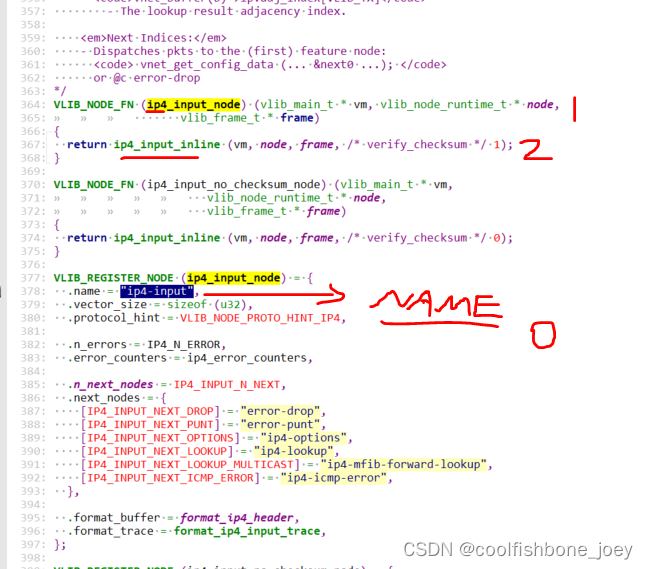

我认为我们在node的 .function 函数中处理报文时， 应该去修改next0 (标记1) 的值来决定下一跳的值。 为了验证这个猜想， 我们来看一下， VPP 源码中的node "ip4-input":

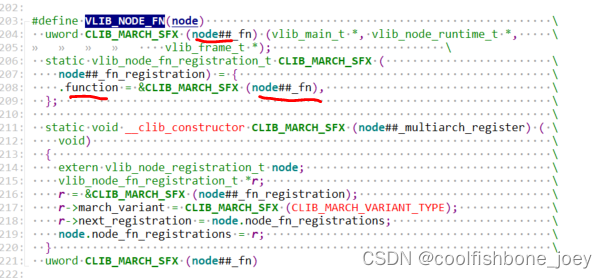

可以看到 0 处是在注册Node, 但是没有.function的定义， 不慌， 1 处就是。VLIB_NODE_FN 宏展开可以看到， 是在这里对.function 赋值的。

那这个NODE的主要处理函数就是：
