VSCode+CubeMX = 优雅的编译STM32

前言

基于原文章配置CLion + STM32CubeMX开发环境 - 哔哩哔哩 (bilibili.com)

使用过程中有出现过编译器失效的问题，并且由于是和谐版的，对于一些其他用途不够友好，于是我决定搭建一个完全开源完全免费好用的编译环境，希望能帮助到正在解决问题的你，以下是对本次环境搭建的记录。

1.先决条件

请参考配置CLion + STM32CubeMX开发环境 - 哔哩哔哩 (bilibili.com) 根据文章搭建好gcc + mingw64 + openocd 的环境变量配置，本次关于安装这些环境变量配置就不再赘述，将CLion替换成VSCode，即下图框选的不再需要安装。

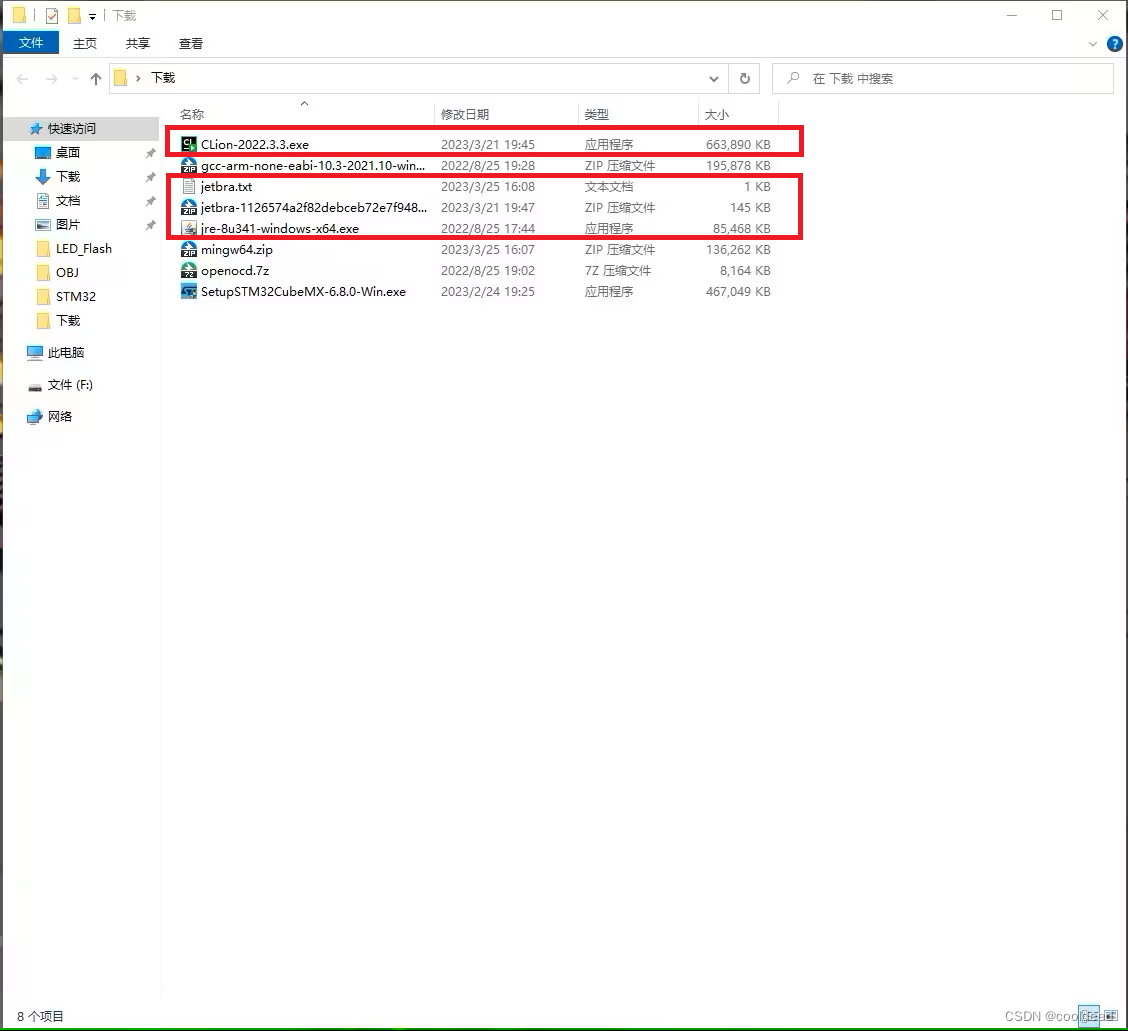

在这里插入图片描述

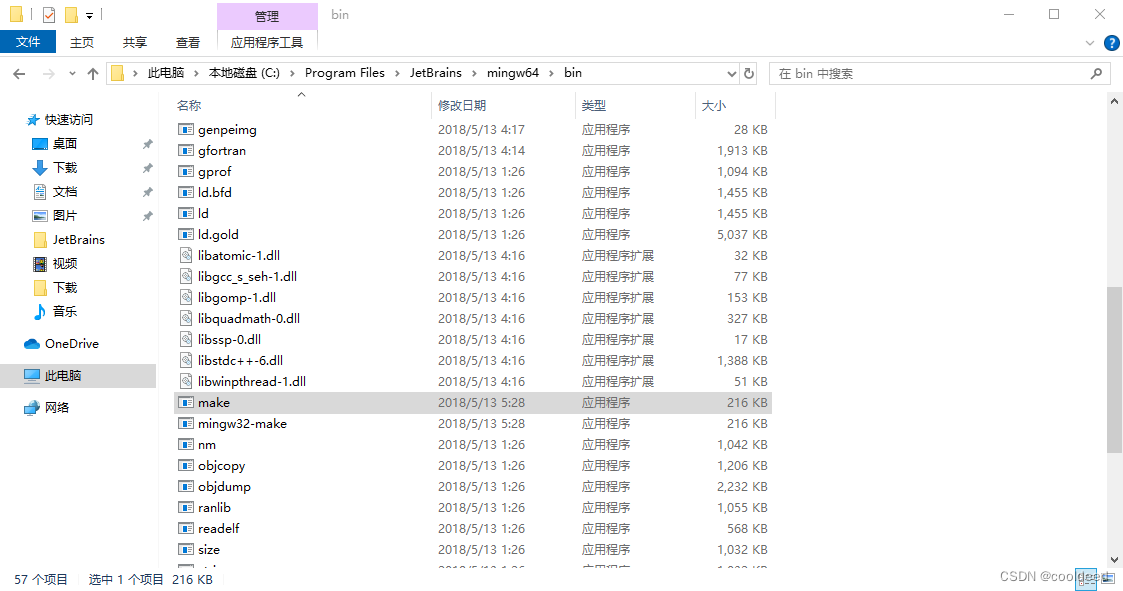

首先需要make环境，其实上面已经安装好的，只需要一点小小的改动即可，找到mingw64的环境路径，找到如下的文件

在这里插入图片描述

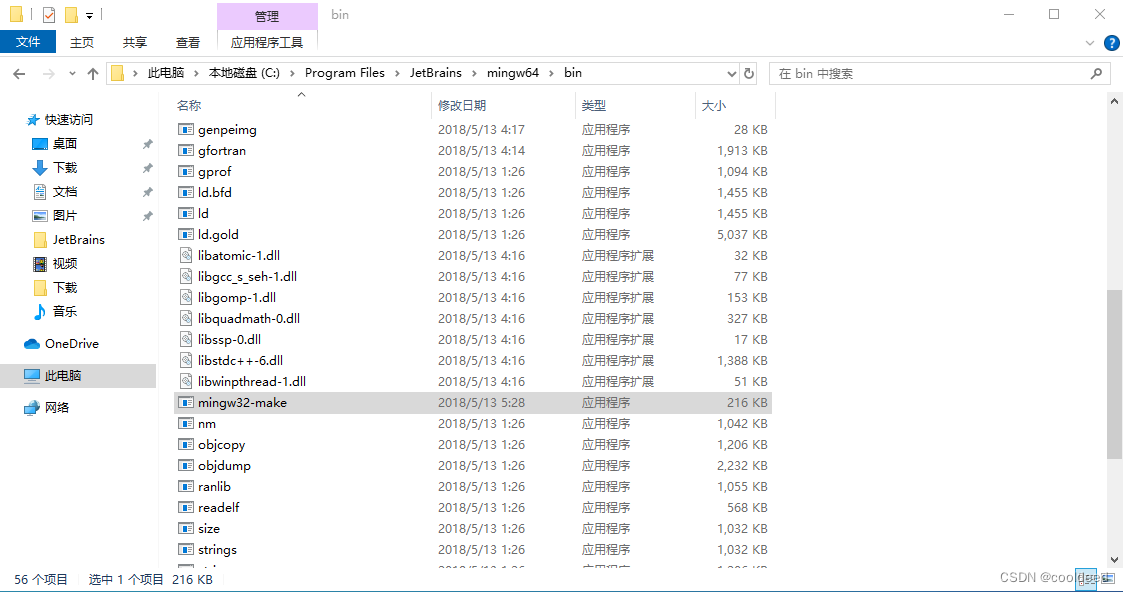

复制一份并重新命名为 make即可

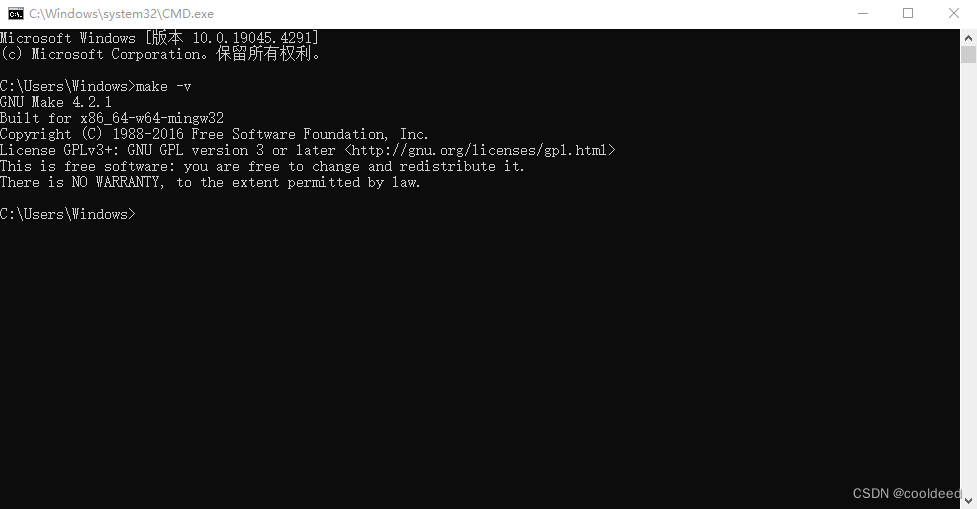

然后 win+R,输入CMD调出终端，输入 make -v，输出以下文字表示 make 环境安装好了

在这里插入图片描述

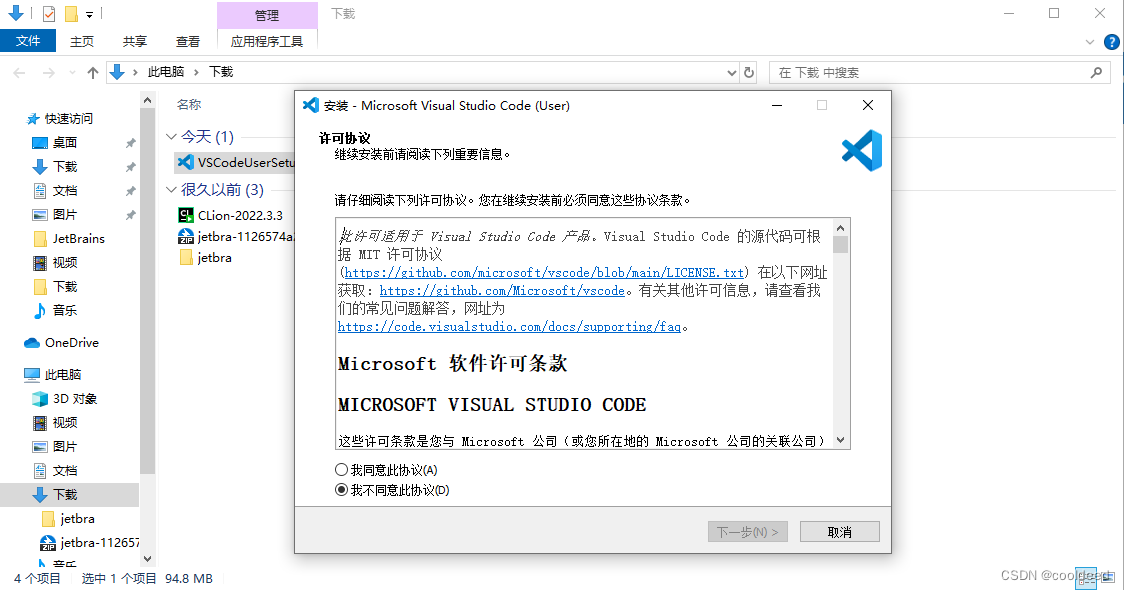

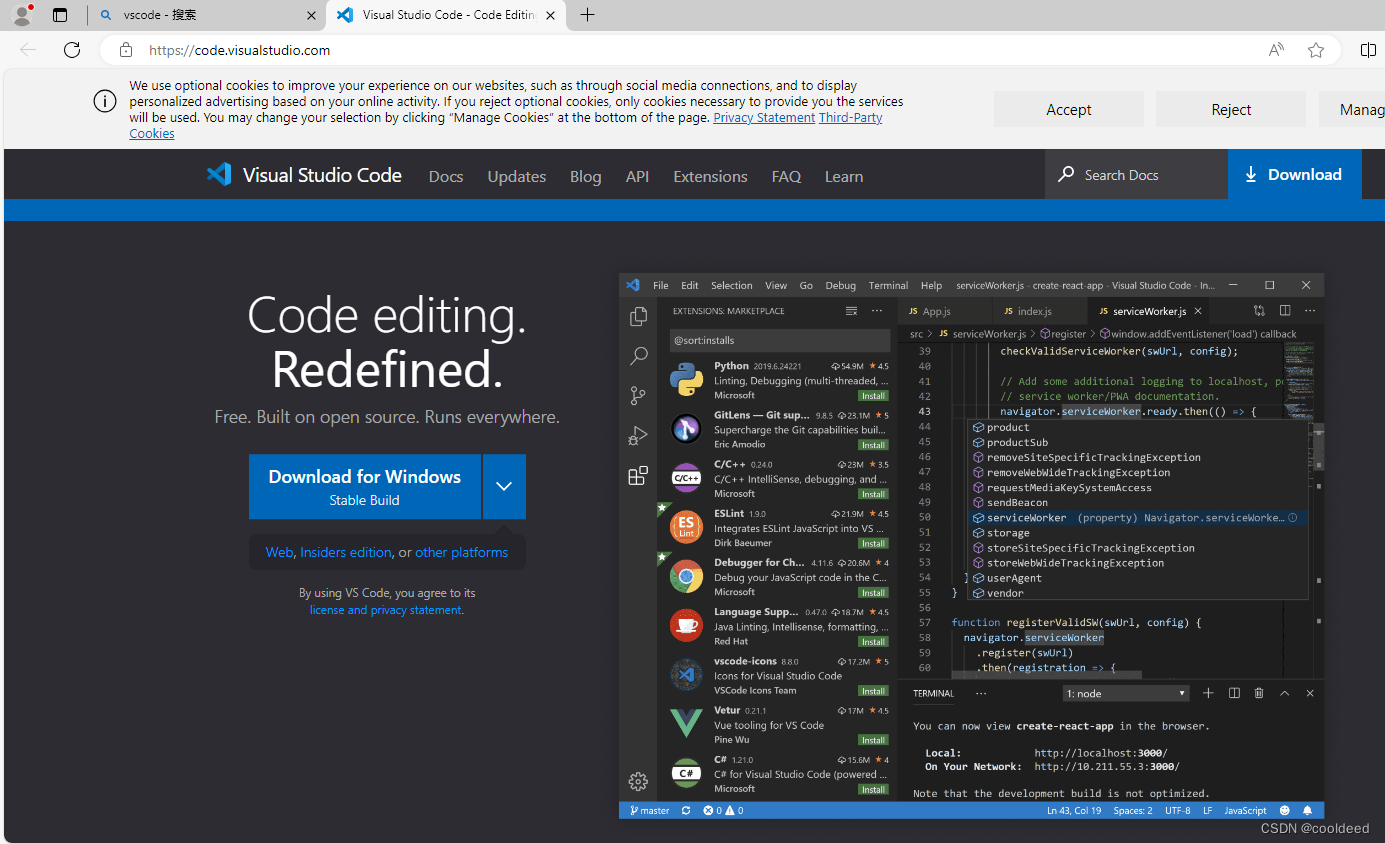

然后下载安装VSCode Visual Studio Code - Code Editing. Redefined

在这里插入图片描述

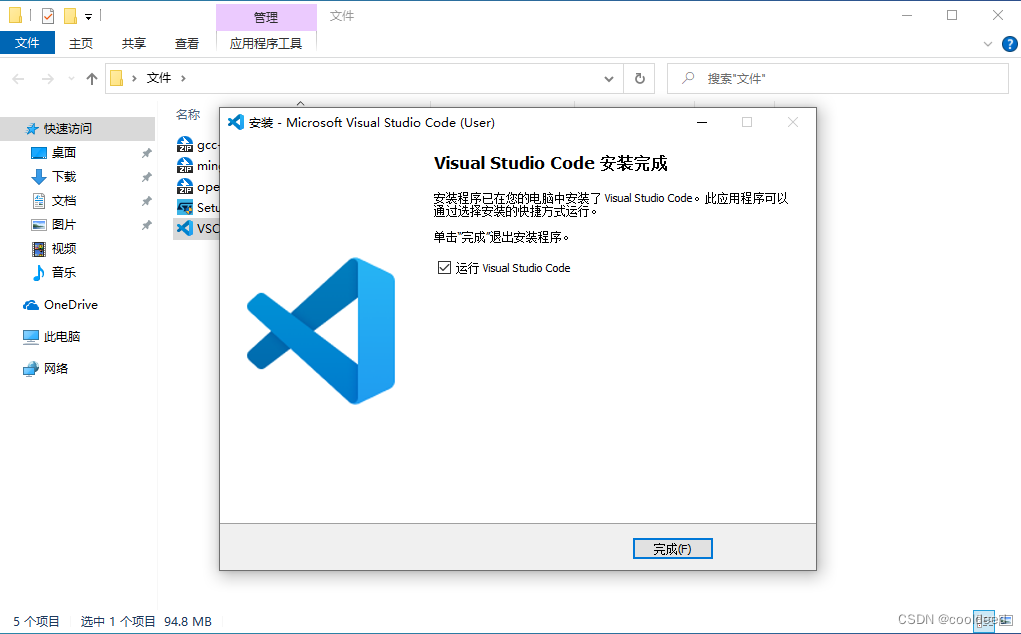

一直下一步就好了
在这里插入图片描述

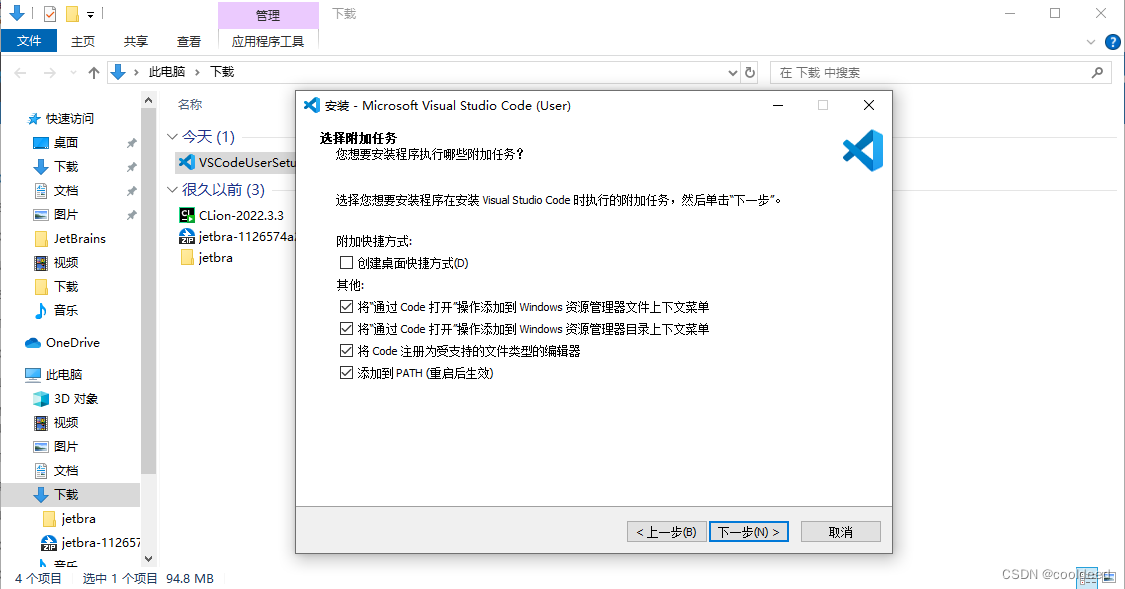

这一步可以根据喜好勾选上，勾选上之后就可以在文件目录右键打开了

在这里插入图片描述

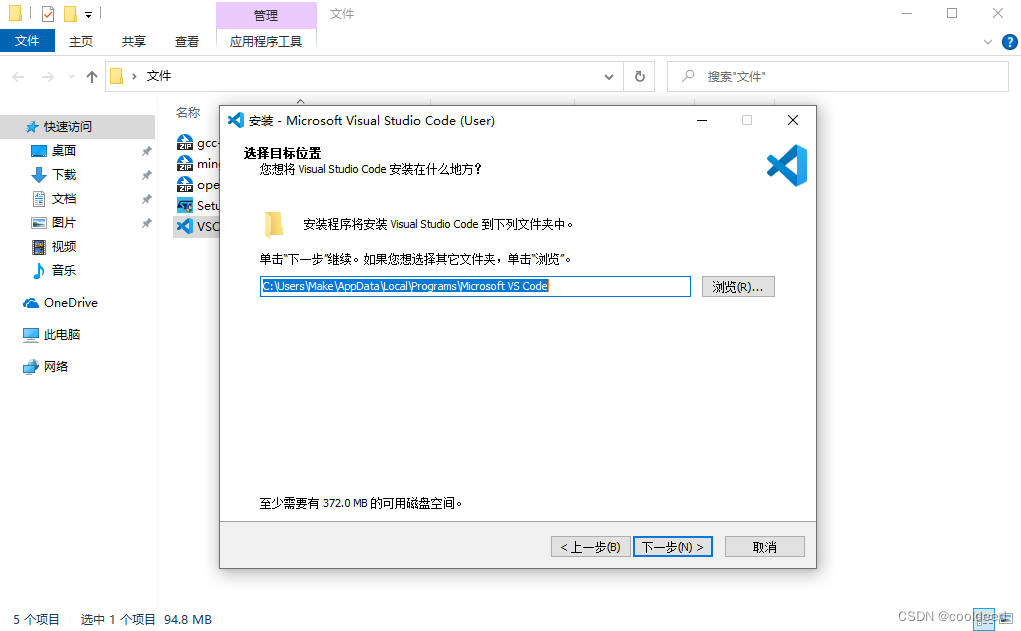

一路下一步即可，如果需要修改路径，请根据喜好自行修改。

在这里插入图片描述

安装好后直接打开

在这里插入图片描述

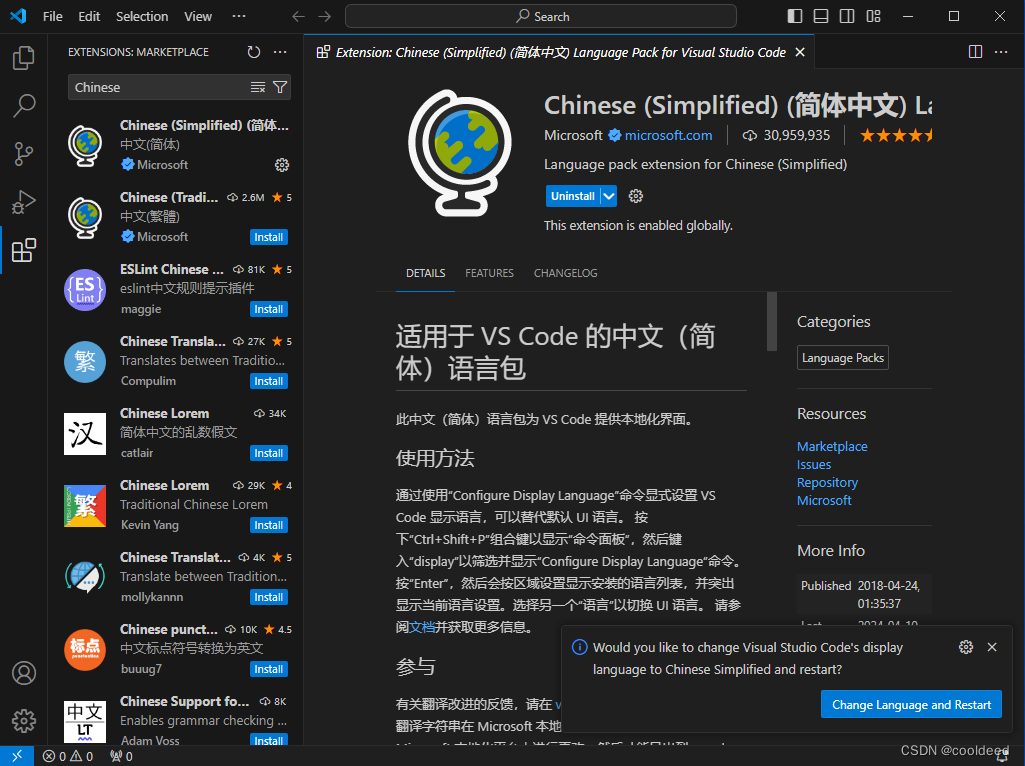

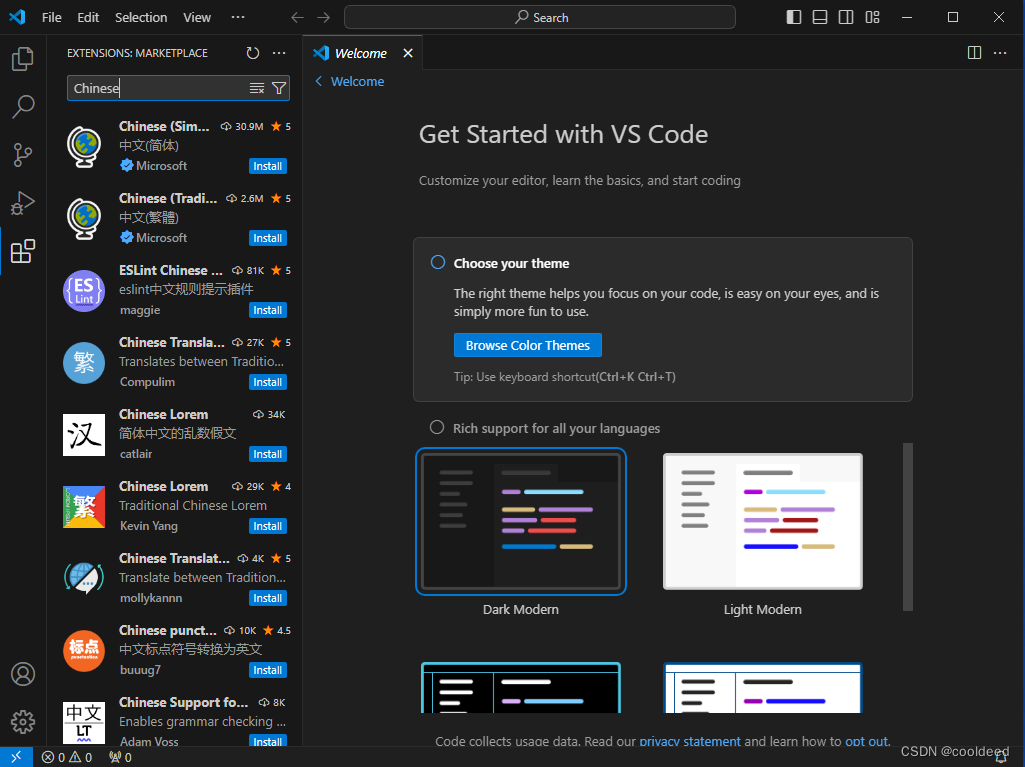

需要中文的话可以在插件哪里搜索 Chinese

在这里插入图片描述

选择 install 然后重启VSCode即可

在这里插入图片描述

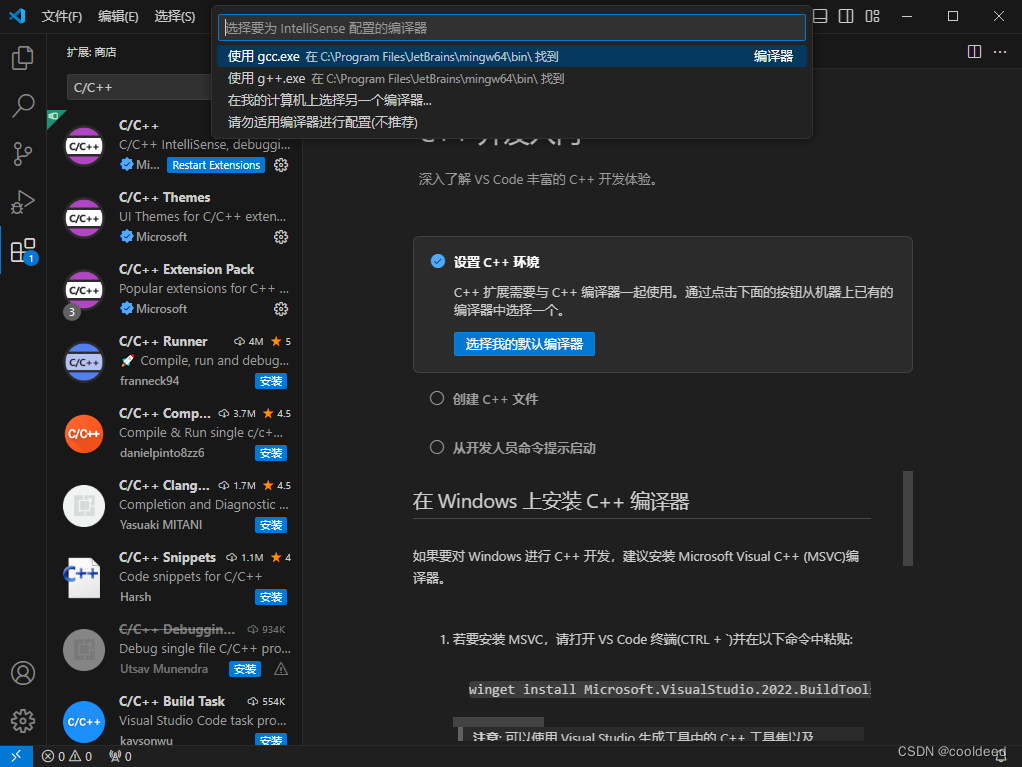

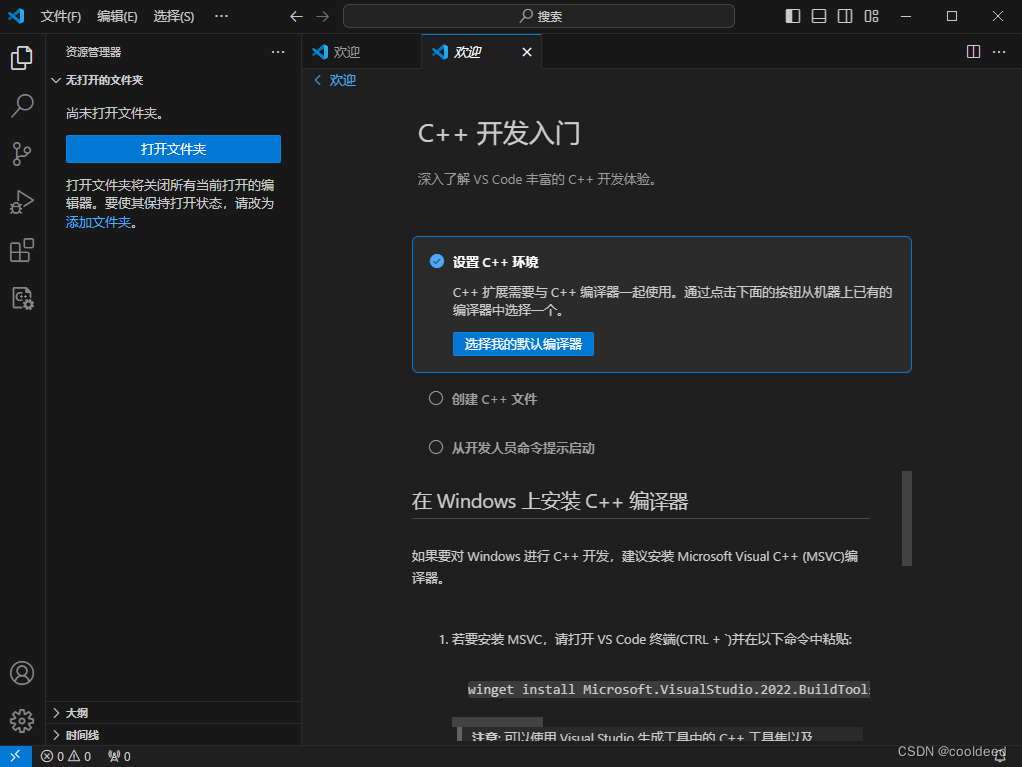

再在插件那里搜索 C/C++，前面三个插件全部安装，安装好后点击选择我的默认编译器会跳出如下选择项，选择第一个即可。

在这里插入图片描述

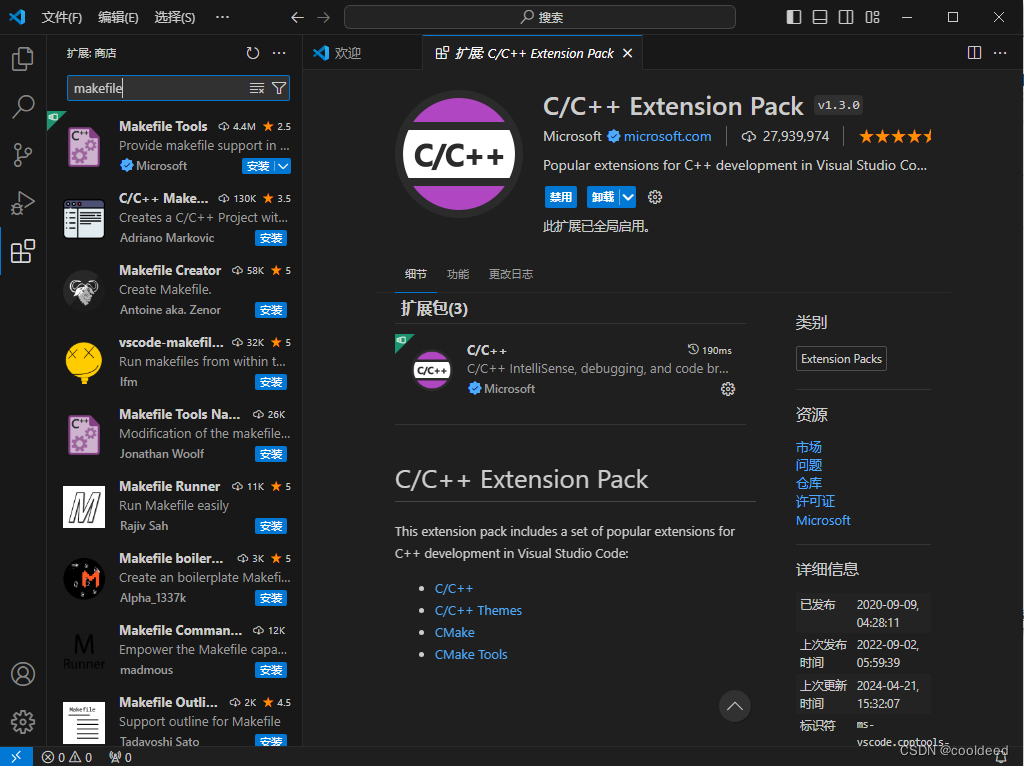

再在插件那里搜索 makefile，安装Makefile Tools

在这里插入图片描述

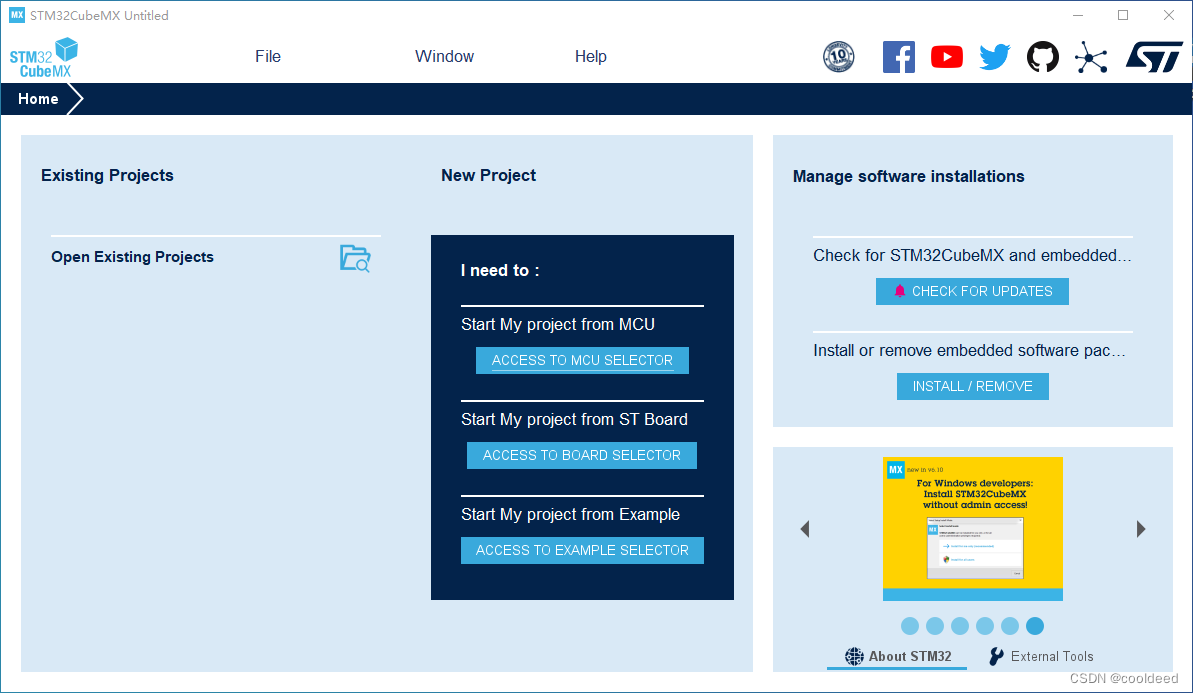

此时可以关闭VSCode，然后打开STM32CubeMX开始创建第一个工程

在这里插入图片描述

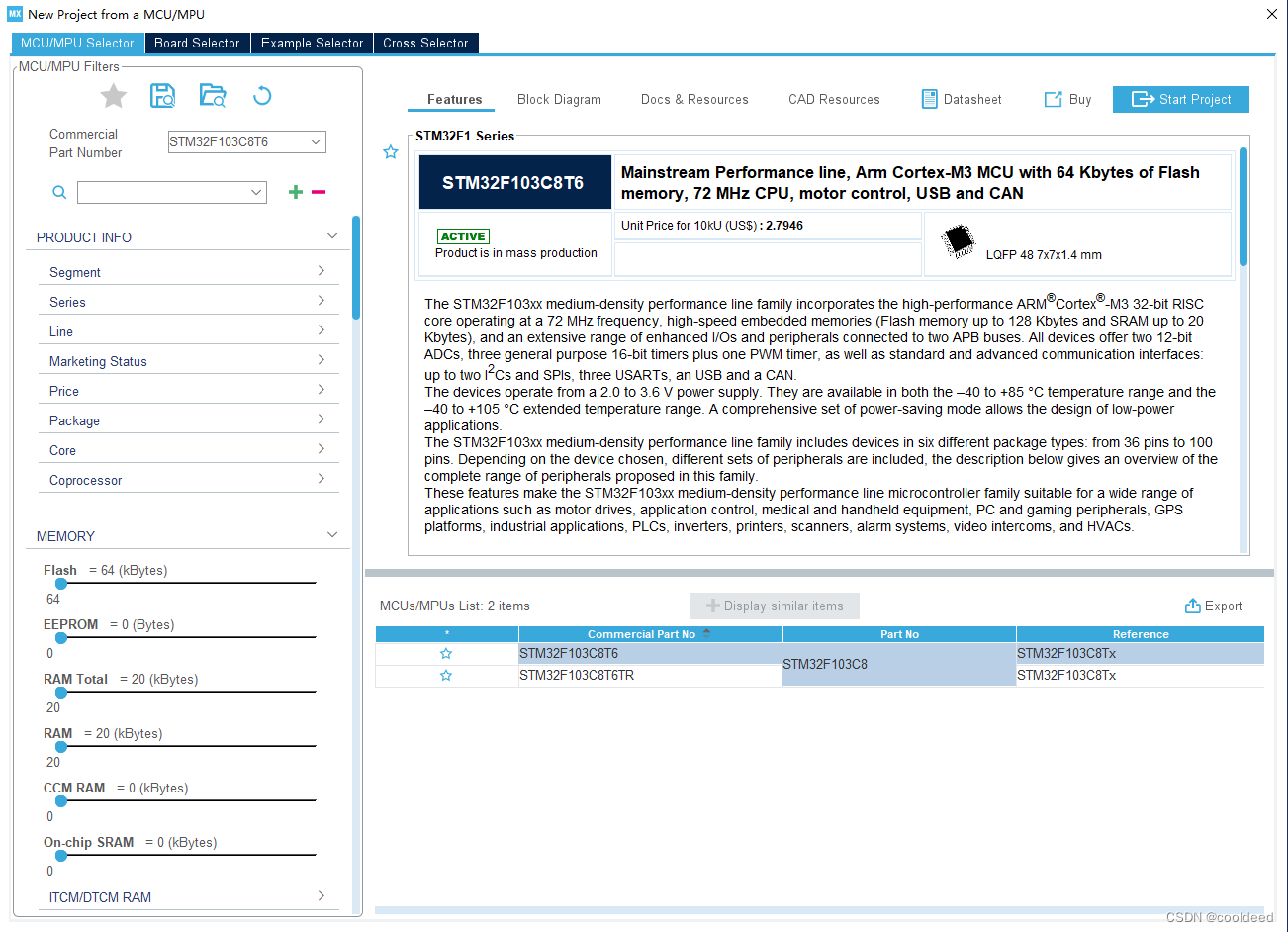

以STM32F103C8T6为例

在这里插入图片描述

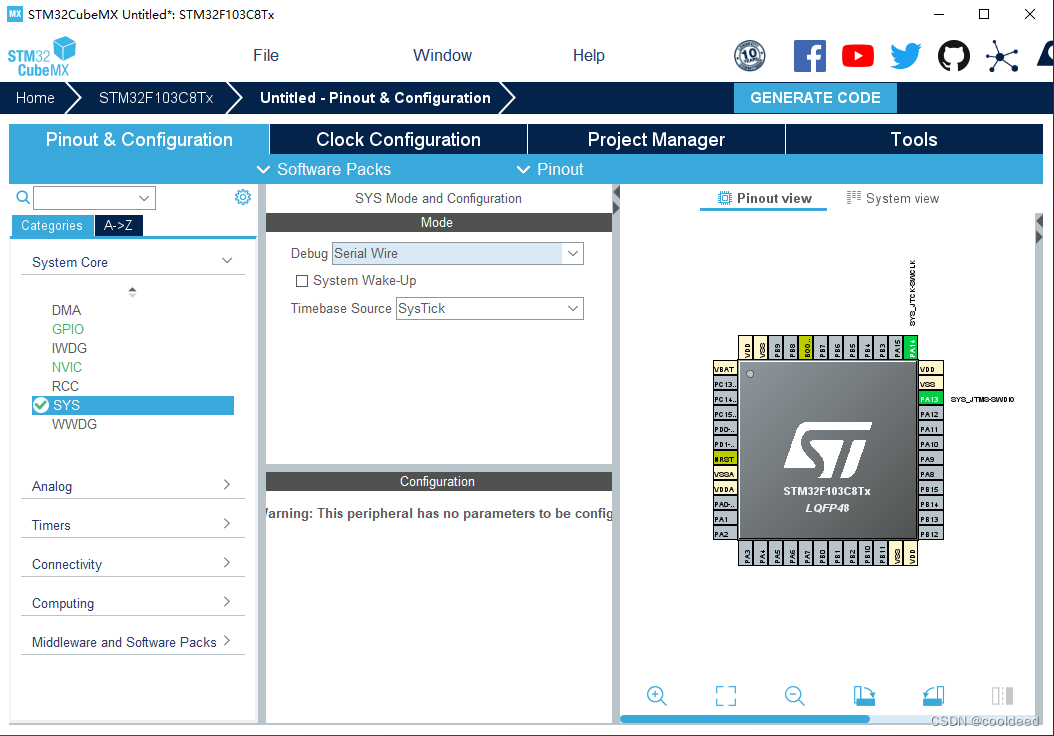

首先点击System Core，Debug模式设置为Serial Wire ，防止下载一次之后SW口被禁，第二次下载时提示找不到设备。

在这里插入图片描述

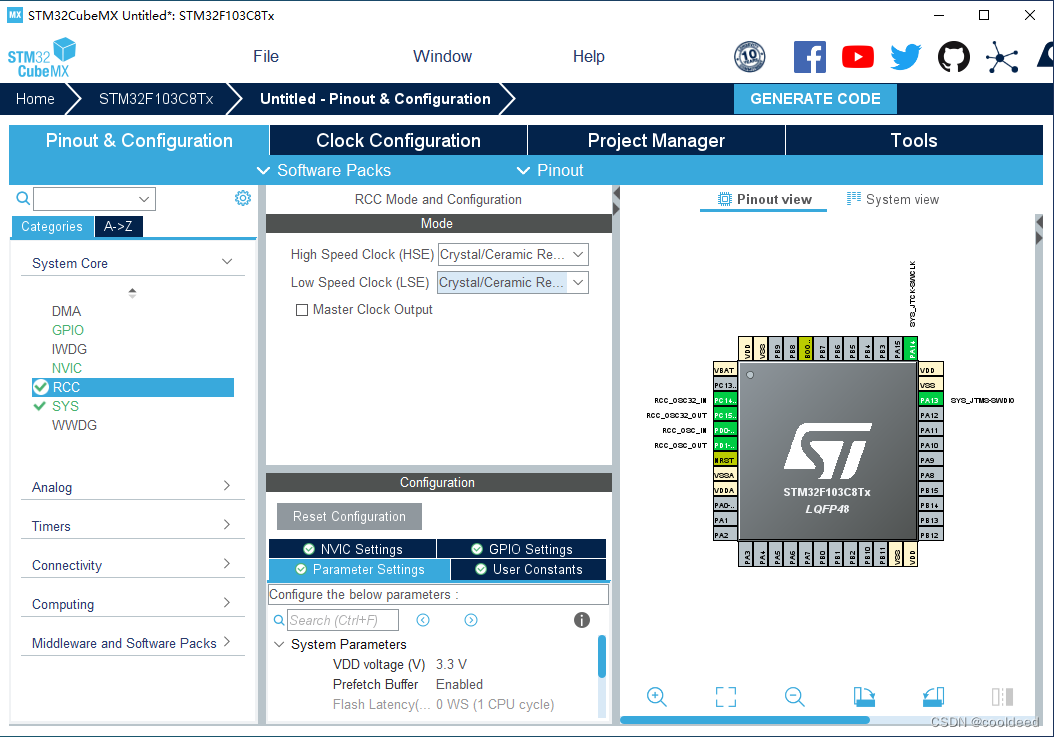

点击RCC选择高速时钟和低速时钟源，根据需求选择即可

在这里插入图片描述

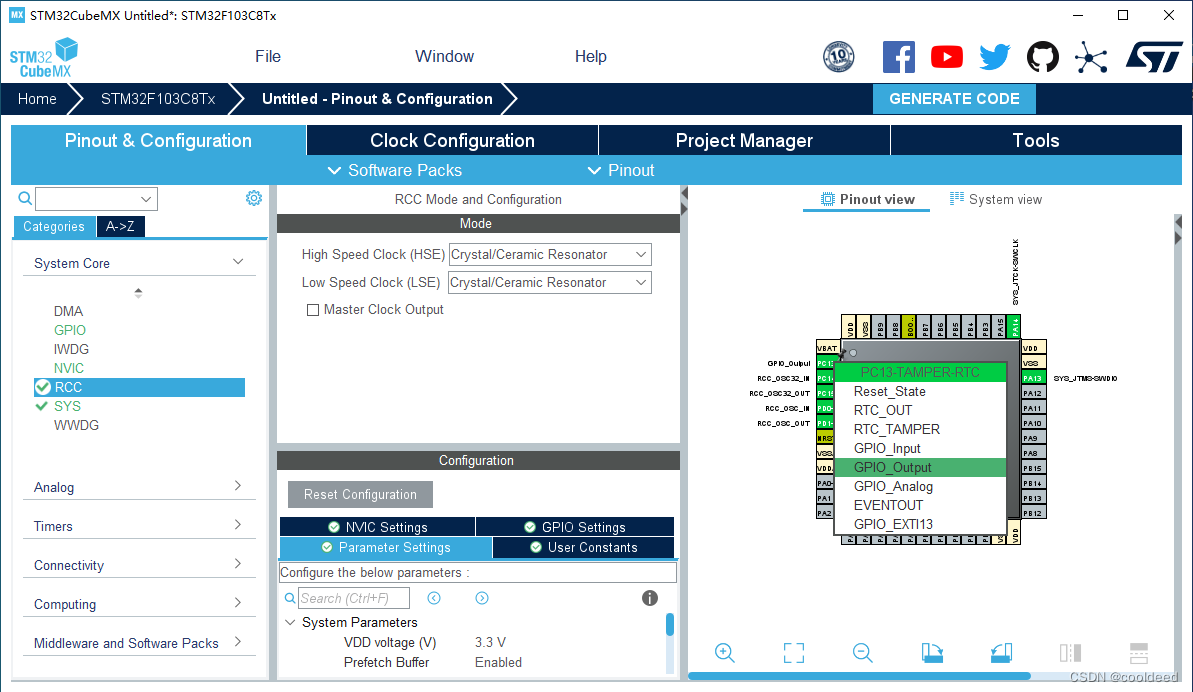

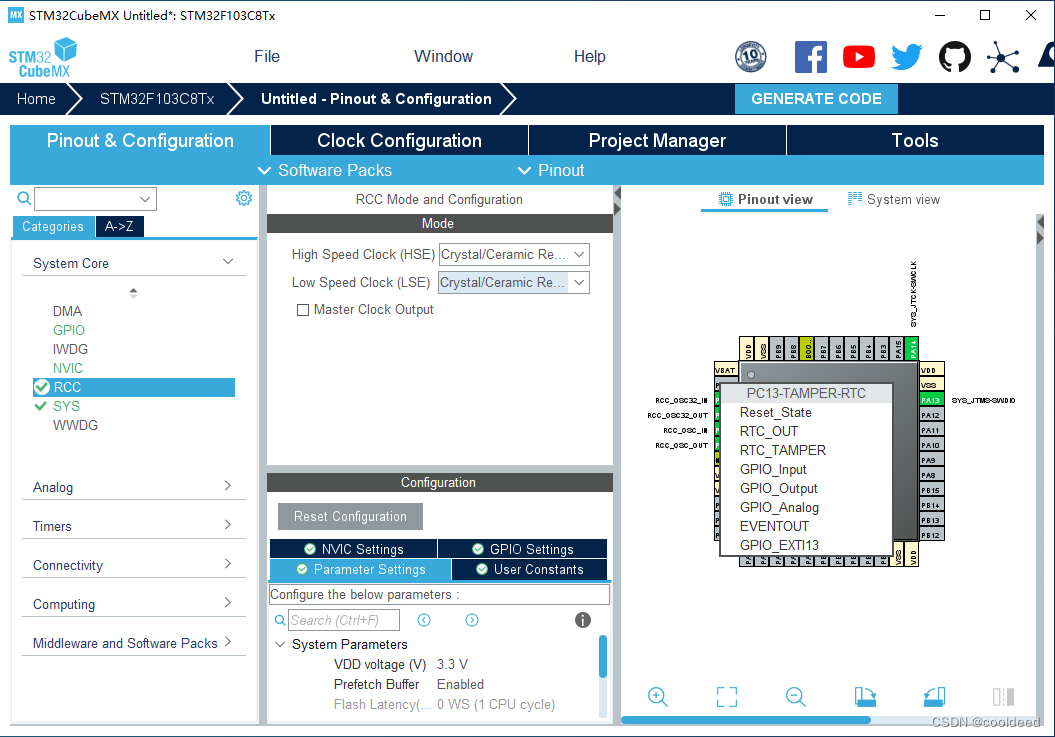

直接点击图形界面的PC13引脚，将PC13设置为GPIO_Output模式，因为最小系统板上有LED连接在PC13上，可以用于环境搭建的调试。
在这里插入图片描述

在这里插入图片描述

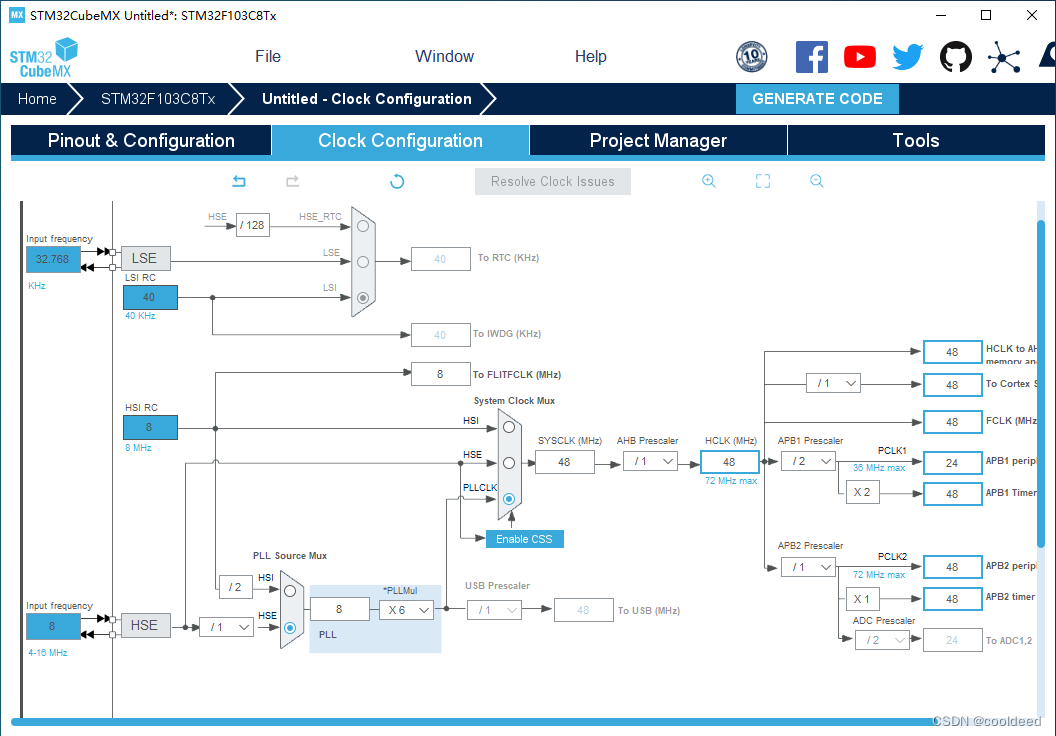

然后就是时钟的一些设置，这个根据自己工程实际应用场景设置就行，也可以如下图设置

在这里插入图片描述

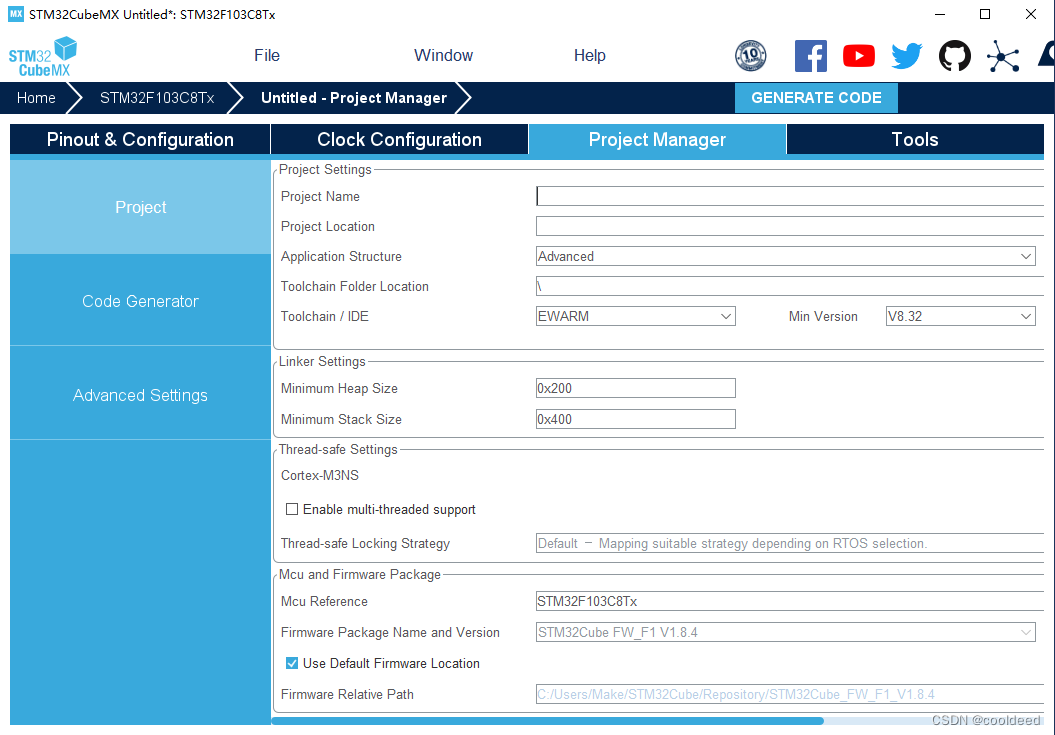

进入 Project Manager，对项目名称和IDE做配置

在这里插入图片描述

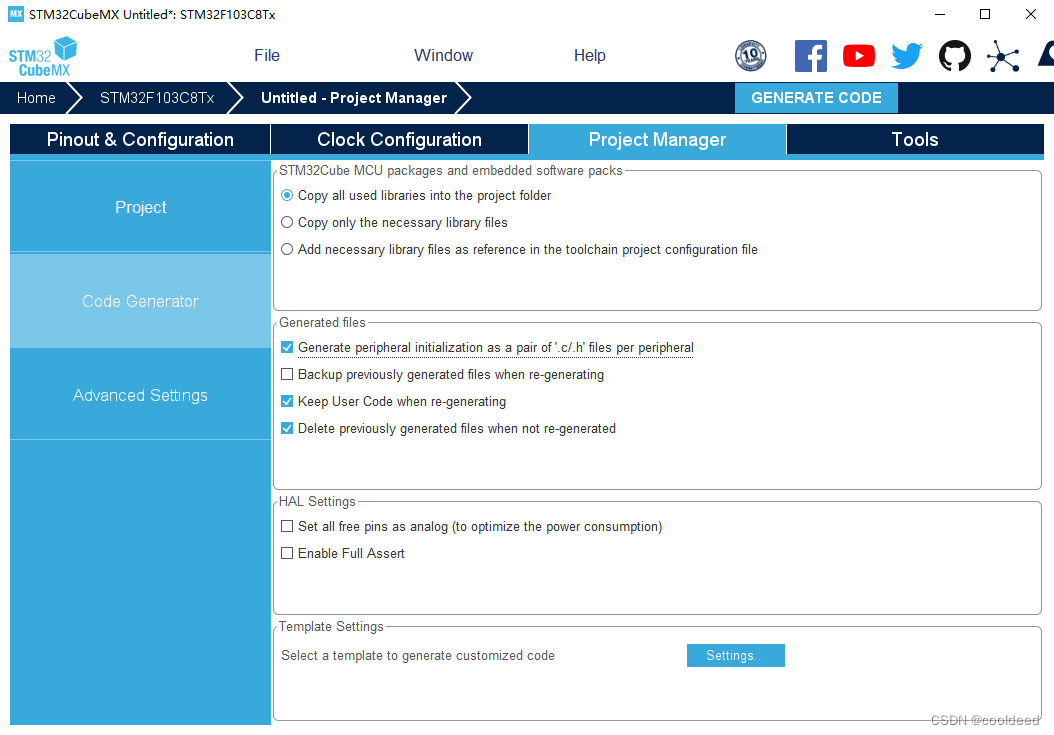

首先点击 Code Generator，勾选上 “Generate peripheral ***”这个选项，该选项是为了将所创建的文件以单个文件保存，而不是将所有函数放在 main.c 里面。

在这里插入图片描述

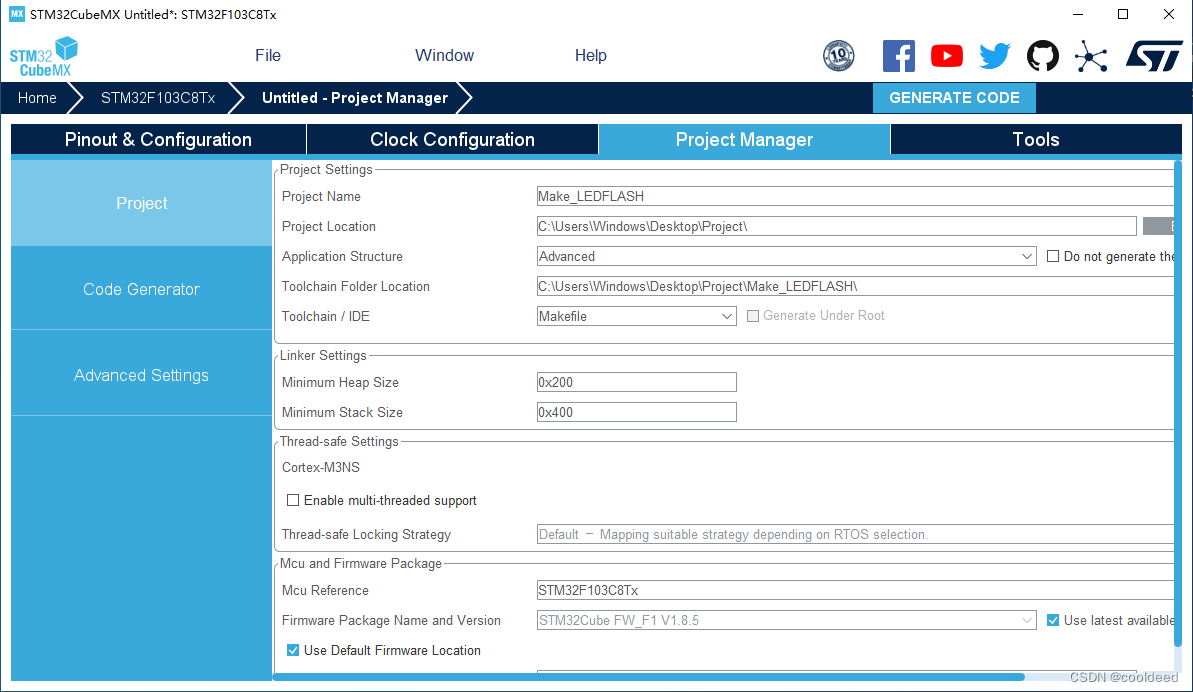

项目名称随意命名，但是Toolchain/IDE需要选择 Makefile，这点很重要。

在这里插入图片描述

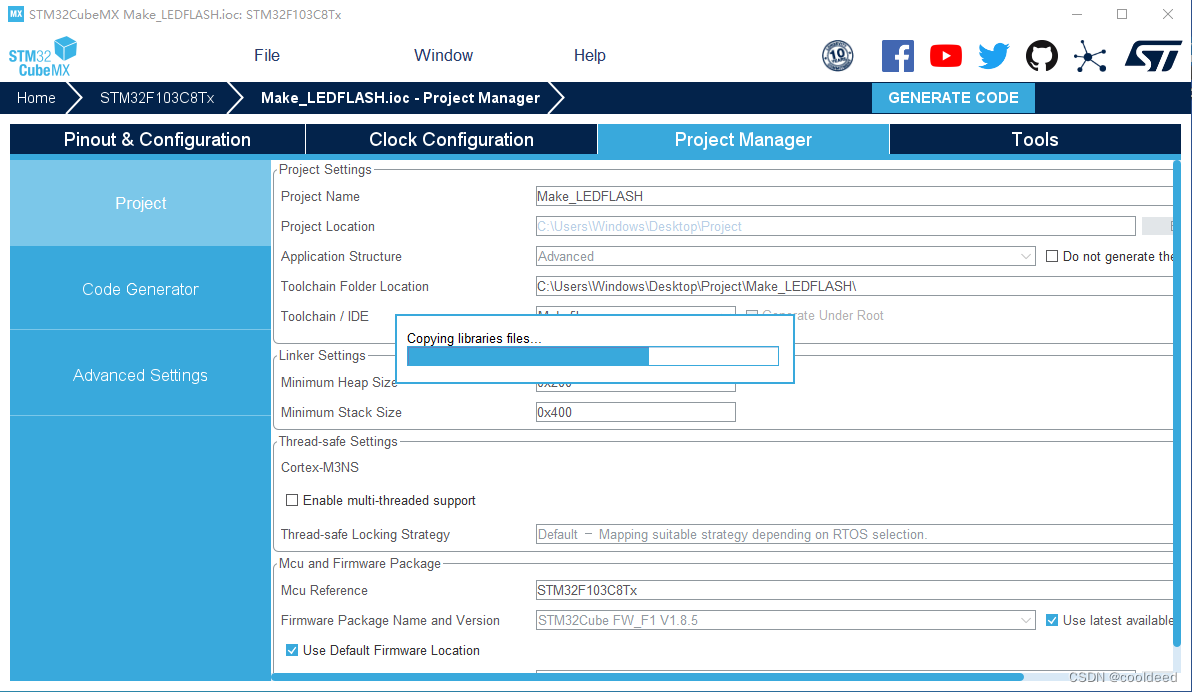

直接点击GENERTE CODE即可

在这里插入图片描述

然后点击 Open Folder，打开文件夹
在这里插入图片描述

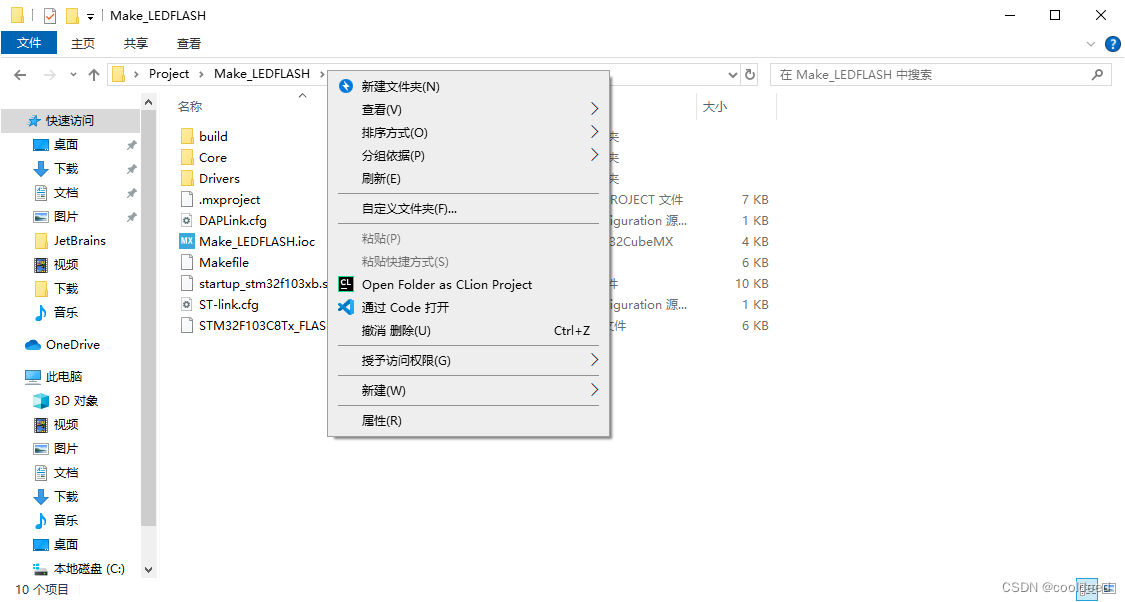

再在该文件夹空白处鼠标右击，点击“通过Code打开”

在这里插入图片描述

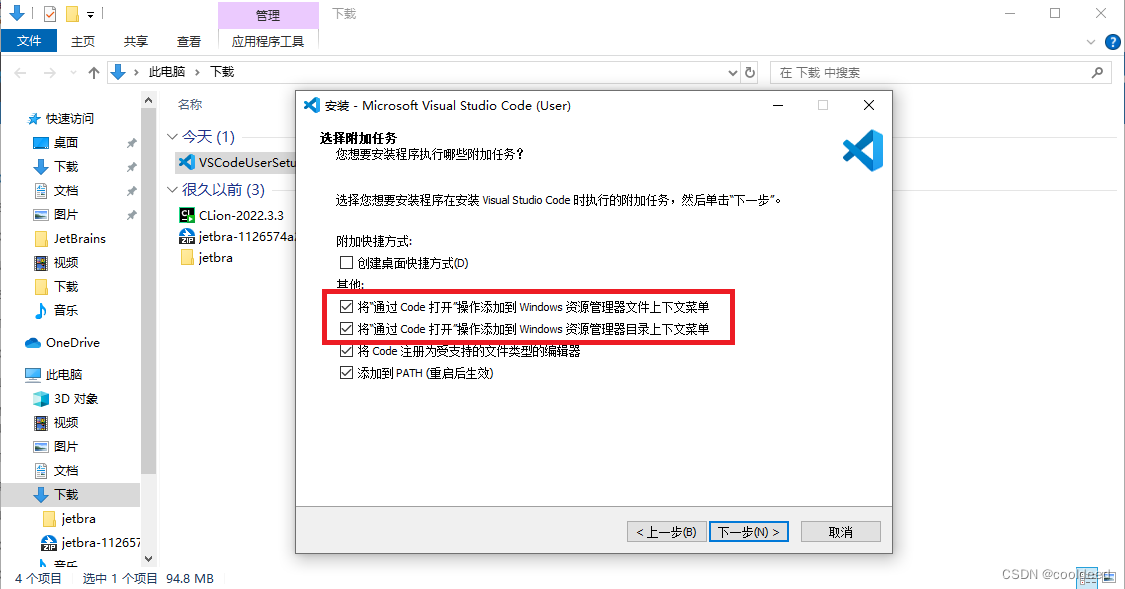

如果在安装时没有勾选下面红框内容，那么上面得到鼠标右击可能不会出现“通过Code打开”

在这里插入图片描述

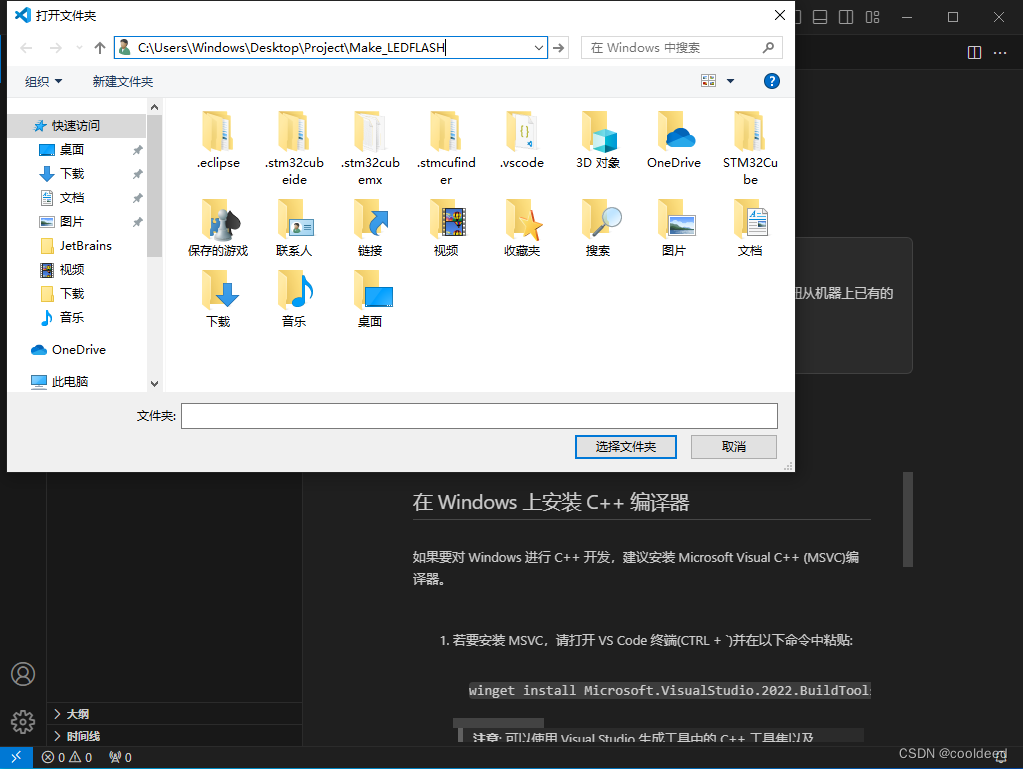

那就直接手动打开 VSCode，并选择“打开文件夹”，找到项目所在文件夹并打开

在这里插入图片描述

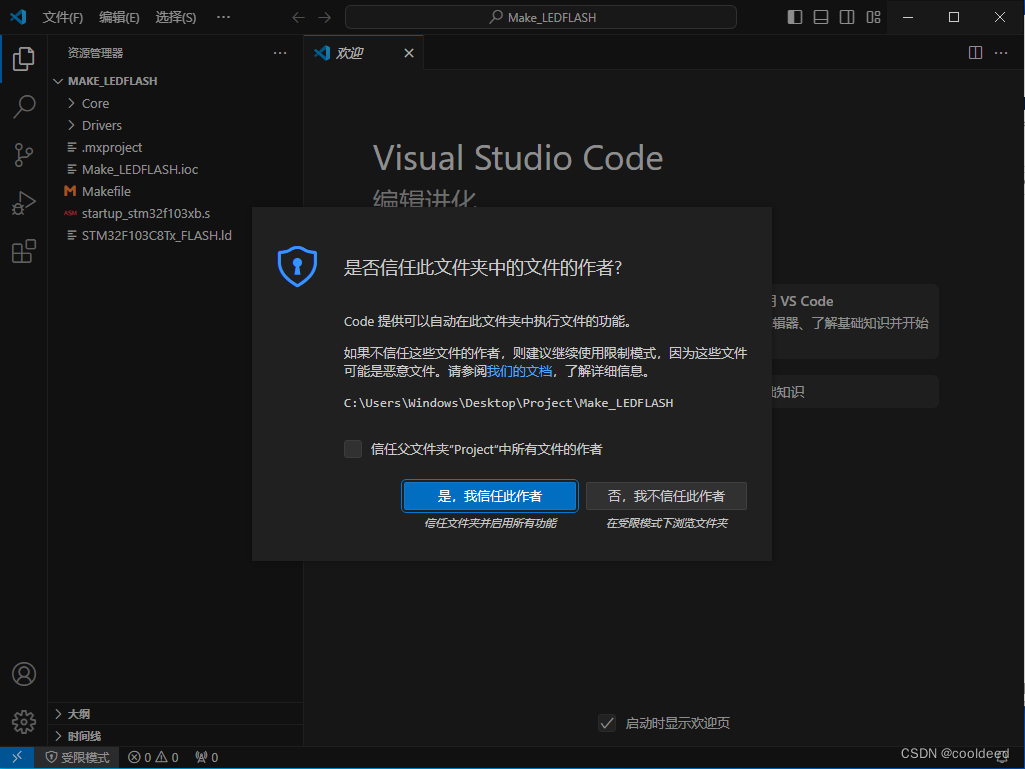

勾选信任即可

在这里插入图片描述

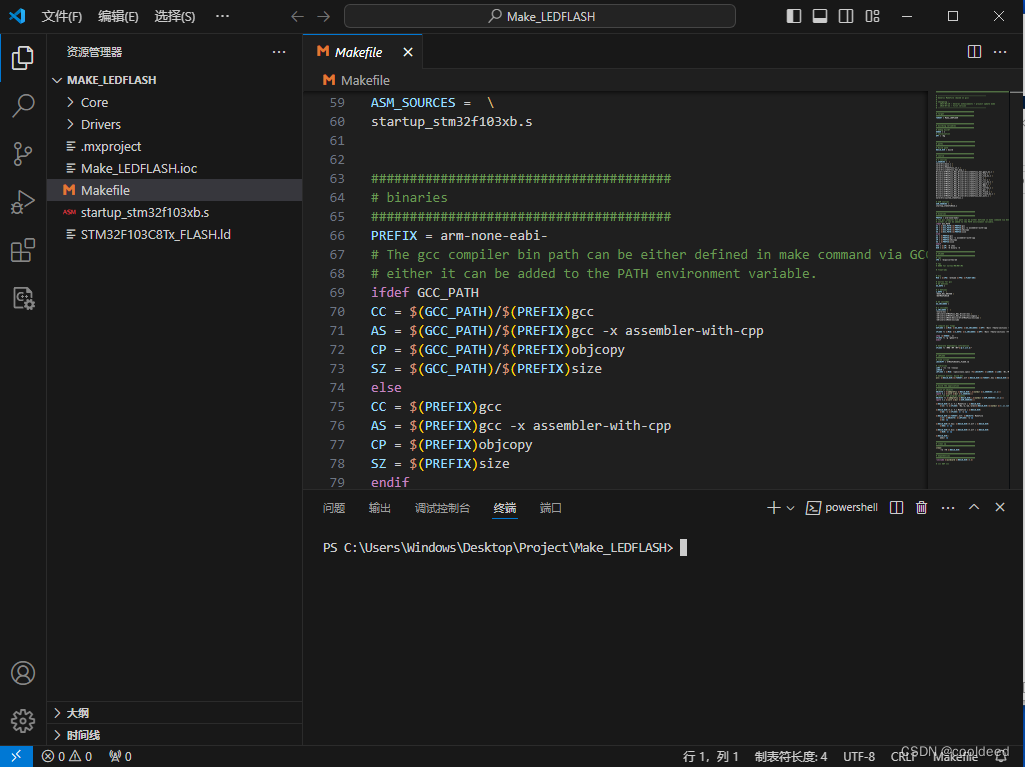

双击 makefile 文件，需要对此文件做一些修改

在这里插入图片描述

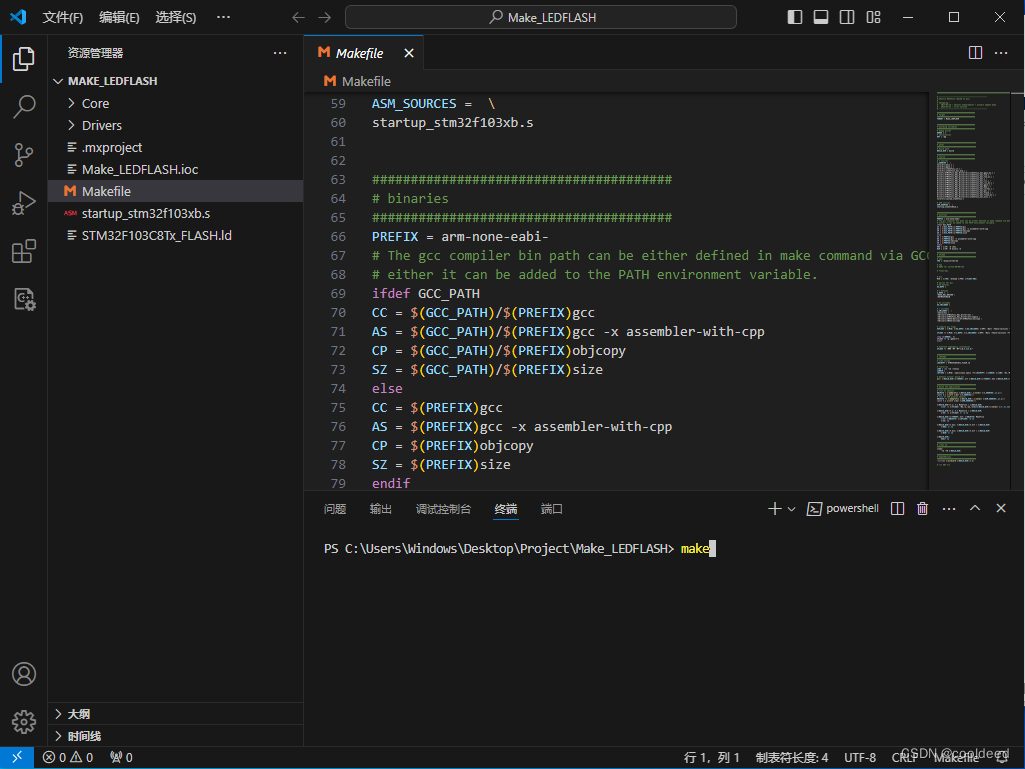

点击终端，输入 make 然后回车，看看输出有没有报错

在这里插入图片描述

一般从 CubeMX 直接生成的工程不会报错的，除非安装环境有问题。安装环境请参考配置CLion + STM32CubeMX开发环境 - 哔哩哔哩 (bilibili.com)

在这里插入图片描述

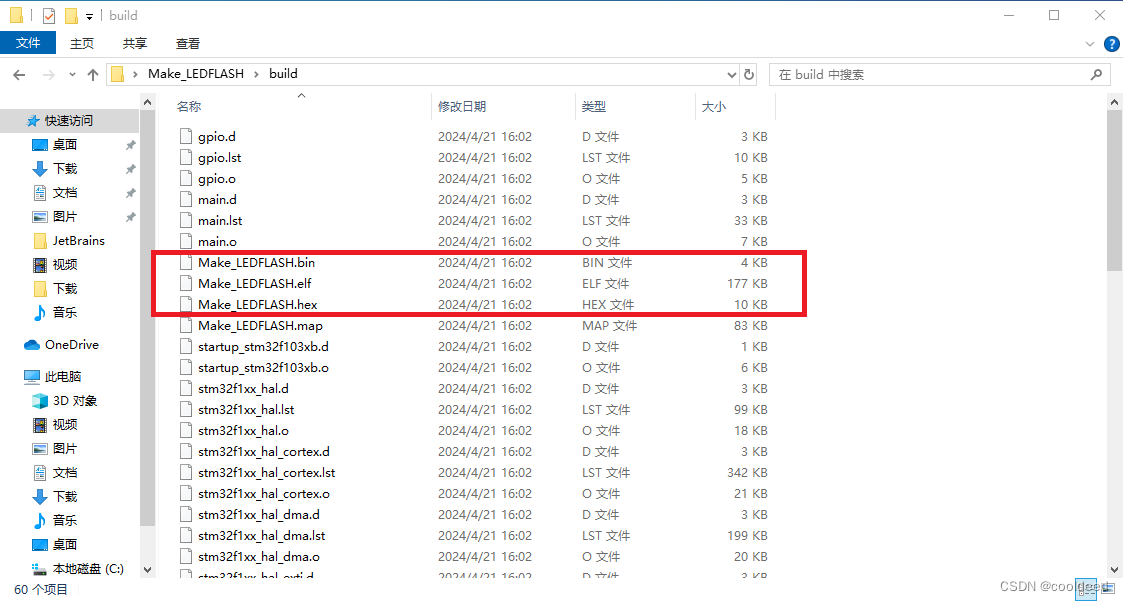

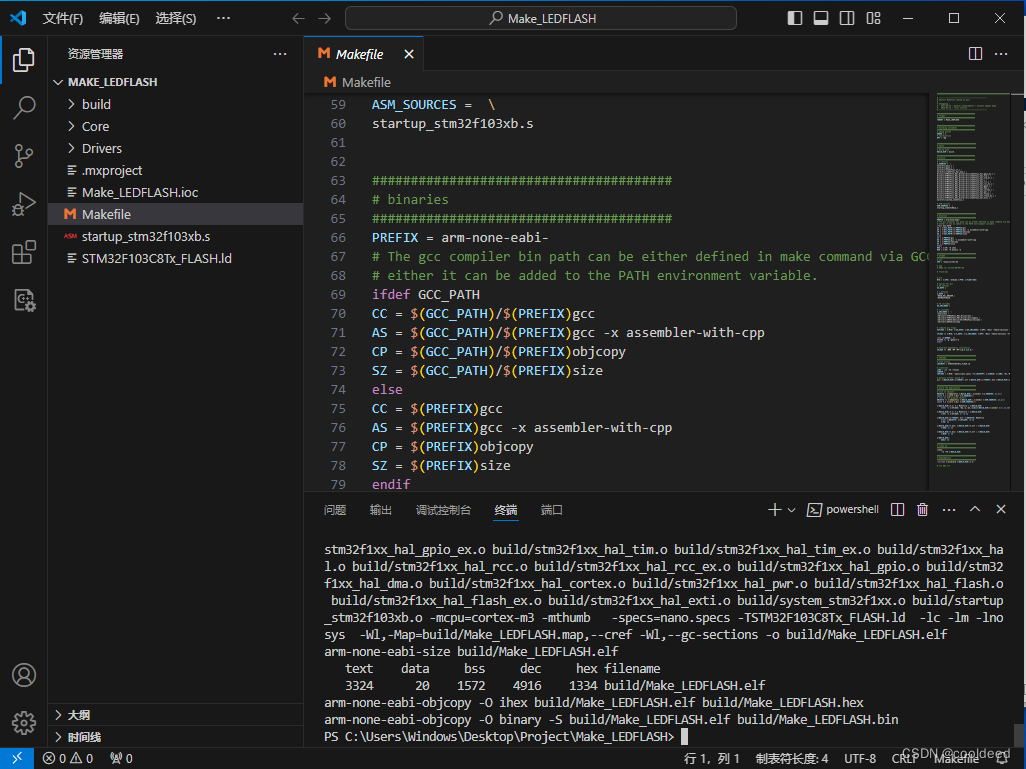

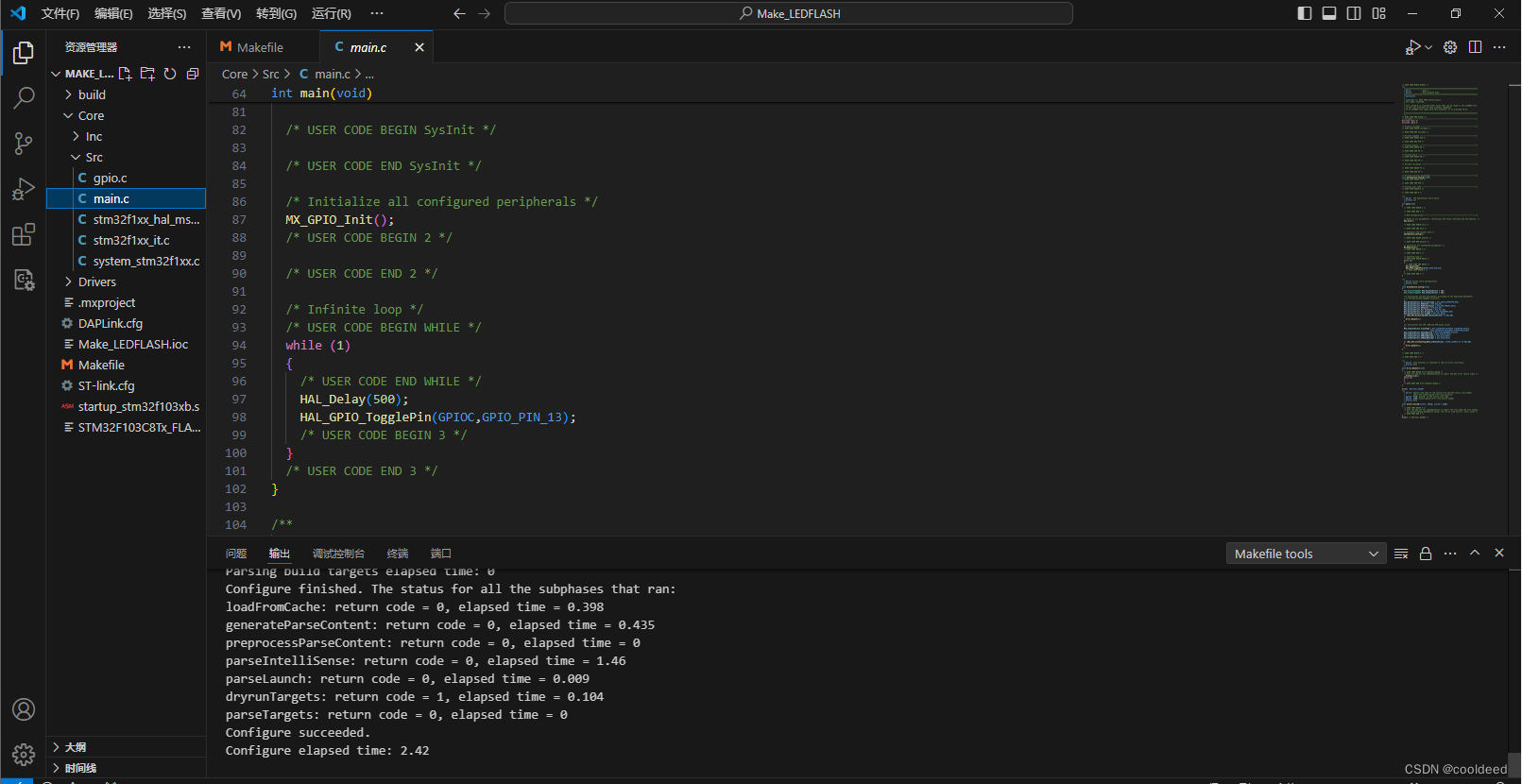

请查看build文件夹下是否有以下文件，如果有，那么恭喜你已经已经完成 99%了，如果不需要DAPLink下载或者ST-link下载的话，就可以直接这样用了。

在这里插入图片描述

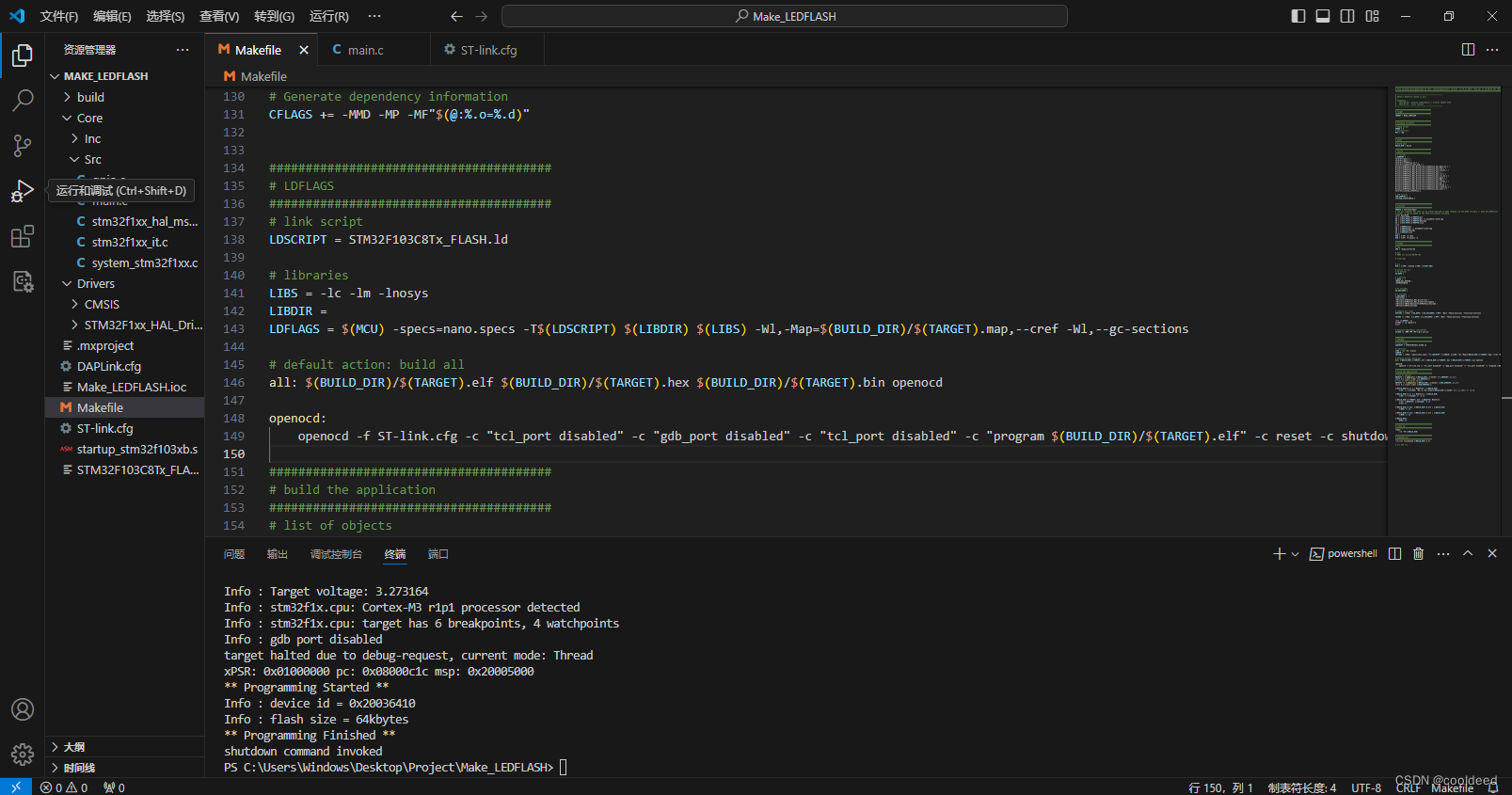

修改 Makefile文件使用openocd下载

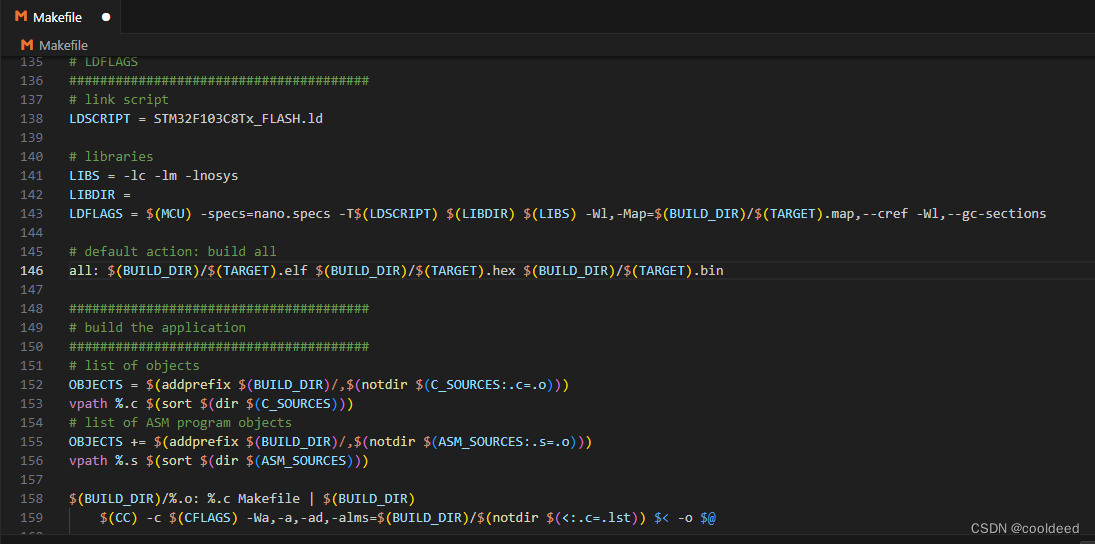

在 Makefile 里面找到 all：并且在.bin之后添加“ openocd”

在这里插入图片描述

如下图，使用DAPLink下载

openocd:
    openocd -f DAPLink.cfg -c "tcl_port disabled" -c "gdb_port disabled" -c "tcl_port disabled" -c "program $(BUILD_DIR)/$(TARGET).elf" -c reset -c shutdown

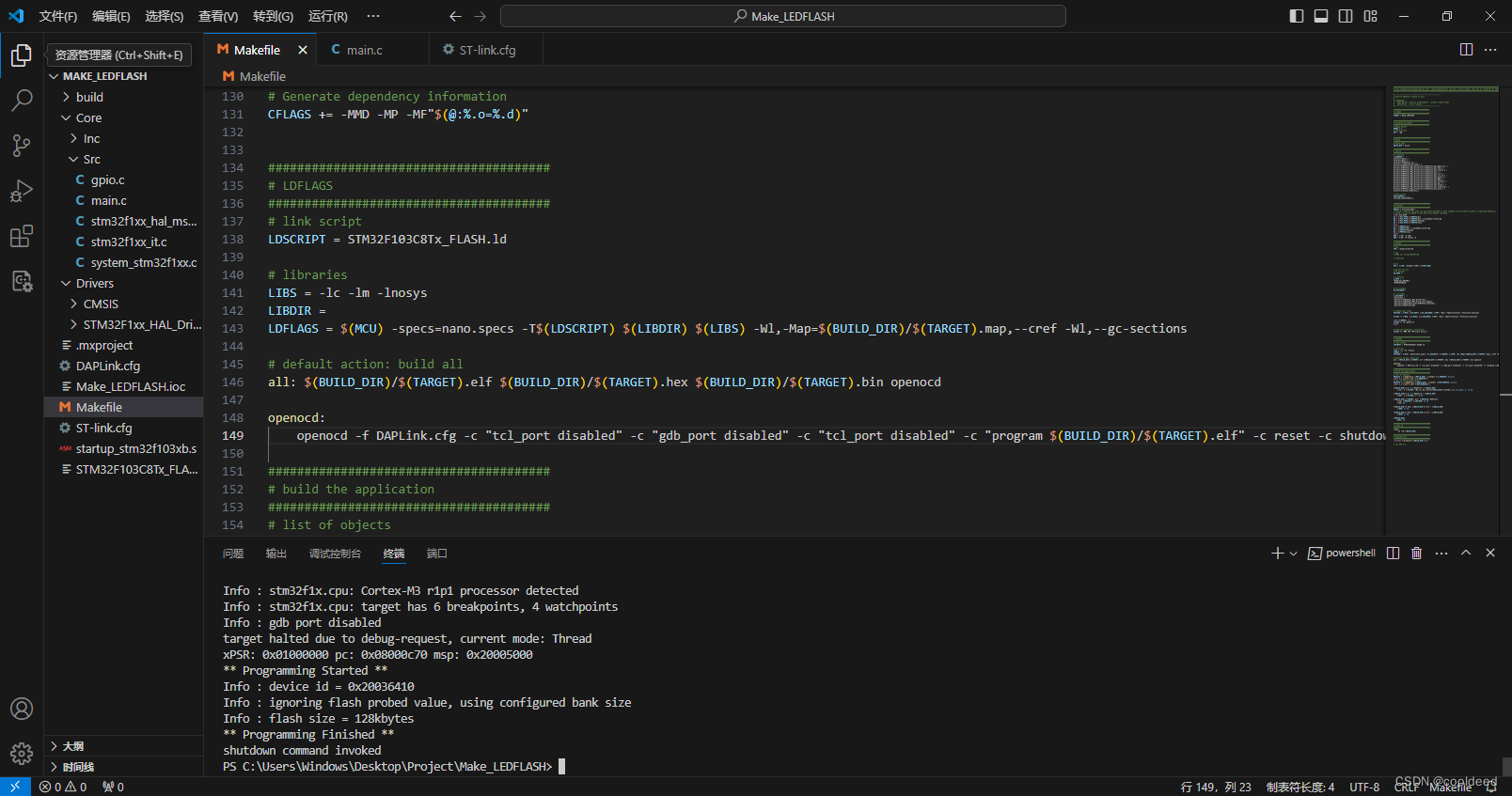

在这里插入图片描述

如下图使用ST-Link下载

openocd:
    openocd -f ST-Link.cfg -c "tcl_port disabled" -c "gdb_port disabled" -c "tcl_port disabled" -c "program $(BUILD_DIR)/$(TARGET).elf" -c reset -c shutdown

在这里插入图片描述

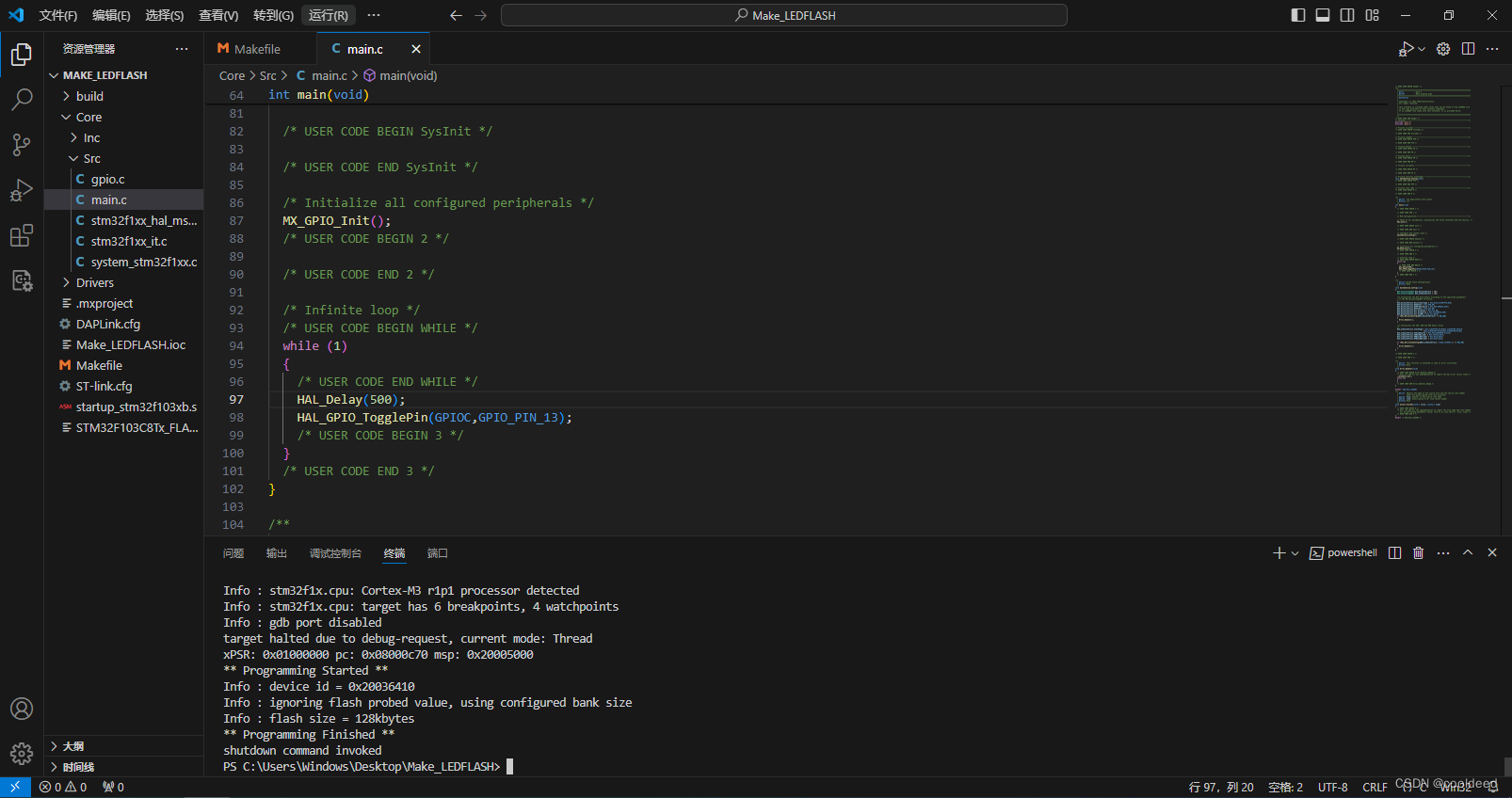

ctrl+s保存

CFG文件创建

在 Makefile文件同级目录下新建一个文件命名为 DAPLink.cfg

复制以下文本到DAPLink.cfg

# choose st-link/j-link/dap-link etc.\
# adapter driver cmsis-dap
# board：板卡配置，各种官方板卡
# 路径在OpenOCD安装目录的share\openocd\scripts下：
# interface：仿真器类型配置，比如ST-Link、CMSIS-DAP等都在里面
# target：芯片类型配置，STM32F1xx、STM32L0XX等等都在里面
# 设置好配置文件之后，就可以点击下载或者调试按钮进行下载和在线调试了。
# 在配置文件中不要加reset_config srst_only这一句，会导致下载失败，这一句是指示系统重启的，删除不影响下载。
    source [find interface/cmsis-dap.cfg]
    transport select swd
# 0x10000 = 64K Flash Size
# 0x100000 = 1024k Flash Size
# set FLASH_SIZE 0x100000
    source [find target/stm32f1x.cfg]
# download speed = 10MHz
adapter speed 10000000

ST-Link.cfg 文件创建同理，复制以下文本到ST-Link.cfg

# choose st-link/j-link/dap-link etc.\
# adapter driver cmsis-dap
# board：板卡配置，各种官方板卡
# 路径在OpenOCD安装目录的share\openocd\scripts下：
# interface：仿真器类型配置，比如ST-Link、CMSIS-DAP等都在里面
# target：芯片类型配置，STM32F1xx、STM32L0XX等等都在里面
# 设置好配置文件之后，就可以点击下载或者调试按钮进行下载和在线调试了。
# 在配置文件中不要加reset_config srst_only这一句，会导致下载失败，这一句是指示系统重启的，删除不影响下载。
    source [find interface/stlink.cfg]
    transport select hla_swd
# 0x10000 = 64K Flash Size
# 0x100000 = 1024k Flash Size
# set FLASH_SIZE 0x100000
    source [find target/stm32f1x.cfg]
# download speed = 10MHz
adapter speed 10000000
