LFM信号脉冲压缩仿真

雷达基础

LFM信号脉冲压缩仿真

1线性调频信号
1.1线性调频信号表达式
s(t)=rect⁡(t/T)exp⁡(jπKt^2 )
其中，t是时间变量，单位为秒（s）；T为脉冲持续时间（周期）；K是线性调频率，单位是Hz/s；
角度（单位：弧度）表达式：
φ(t)=πKt^2
对时间取微分后的瞬时频率为：
f=1/2π (dφ(t))/dt=1/2π d(πKt^2 )/dt=Kt
信号的带宽是Chrip信号的斜率和时间的乘积：
Bw=|K|T
1.2仿真结果
1.2.1不同脉宽和带宽下的LFM信号
（1）Tp=5e-6; B=20e6; TBP＝100

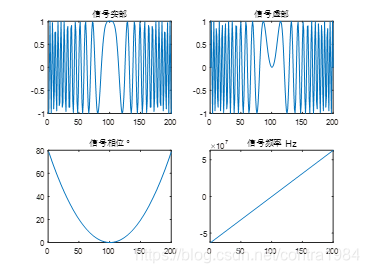

图1-1 Tp=5e-6; B=20e6; TBP＝100时，时域信号波形

图1-2 Tp=5e-6; B=20e6; TBP＝100时，频域信号波形
（2）Tp=5e-6; B=10e6; TBP＝50

图1-3 Tp=5e-6; B=10e6; TBP＝50时，时域信号波形

图1-4 Tp=5e-6; B=10e6;
