【H3CNE邓方鸣】生成树协议+2024.12.10

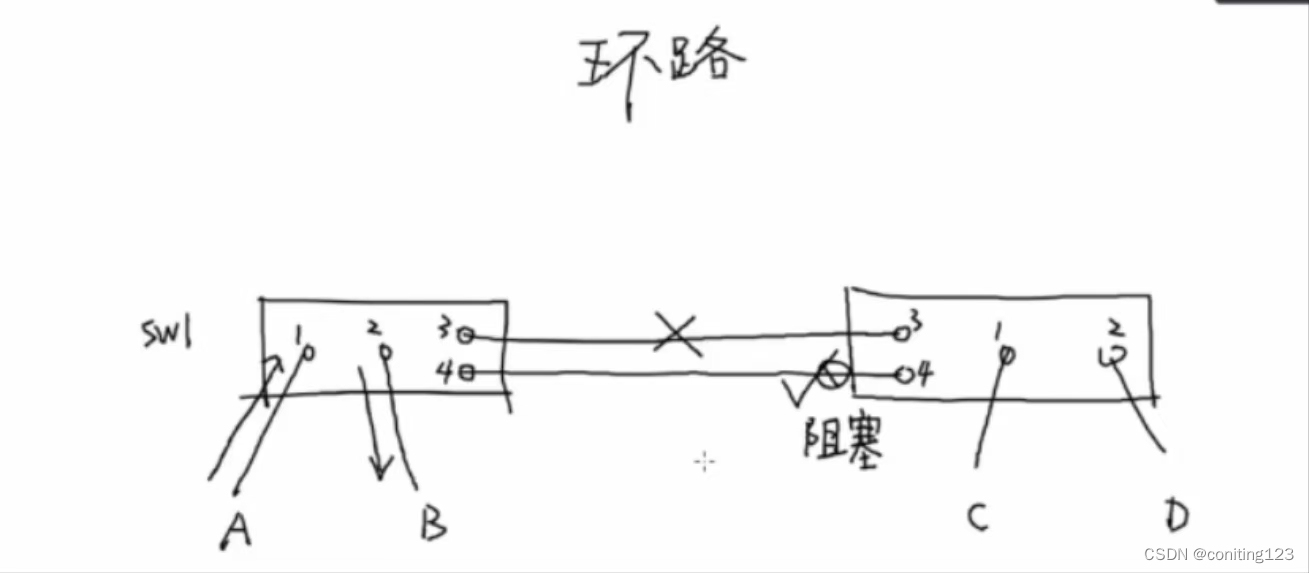

二层环路带来的问题

广播风暴
MAC地址表震荡

生成树定义

STP 用来解决二层环路问题

STP相关概念

BPDU

定义：桥协议数据单元，用于传递STP协议相关报文。只有根网桥可以产生BPDU，其他交换机只做转发。

分类：
配置BPDU：用于传递STP的配置信息
TCN BPDU：用于通告拓扑信息

STP的选举机制

1.在所有交换机中选举出一台作为根网桥（Root bridge）
选举规则：Bridge-id小的优先
Bridge-id：桥ID，BID，用来标识交换机身份。桥id为优先级+MAC地址，优先级默认32768，必须是4096的倍数。

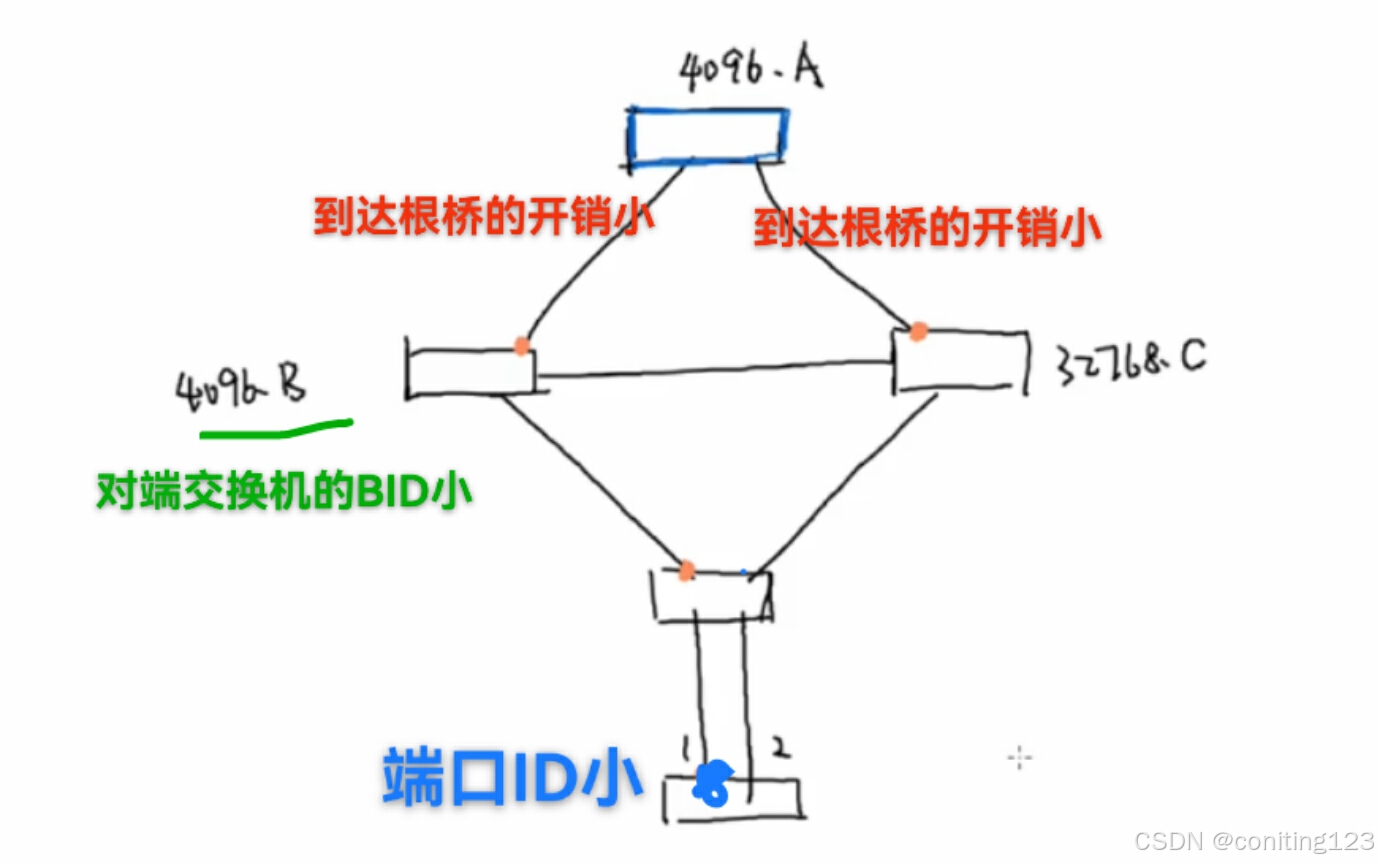

2.每台非根网桥（交换机）选举处一个根端口（Root port）
选举规则：到达根桥开销小的优先、对端交换机BID小的优先、端口ID小的优先
开销：代表路径耗费的代价和成本，带宽越大，开销越小

3.每个物理段上选举处一个指定端口（Designated port）
选举
