TC377启动

一、TC3系列单片机的启动流程（Start Sequence)

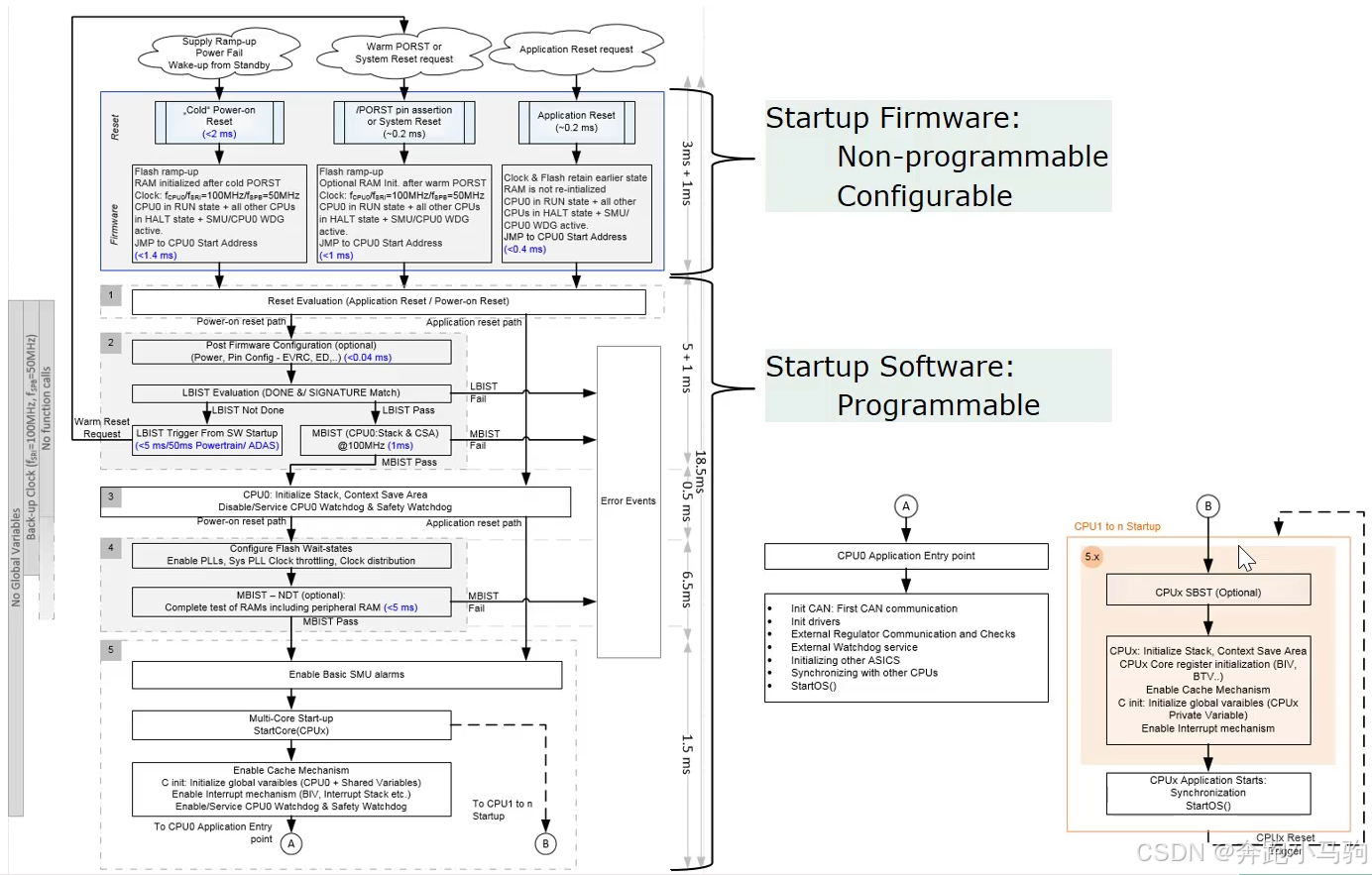

1.启动整体流程

英飞凌Aurix TC3系列单元机的整体启动流程包括固件启动（Startup Firmware）和软件启动（Startup Software）两个阶段。

• Startup Firmware即固化在芯片内部的SSW（Start Software）部分的代码。这部分代码是由英飞凌芯片供应商固化在BootRom中的，不可编程，仅可通过UCB配置来设置这部分代码的执行。

• Startup software即应用程序（注：本处的应用程序是较固件启动而言的，即固件启动以外的程序，而非BSW和ASW中的应用程序）部分的启动文件的执行，该部分代码是可编译的。

• 在 Startup Firmware执行完毕后，会跳转到应用程序的首地址执行，即Startup Software的开始。

• SSW即英飞凌芯片的启动软件（Start Software），是芯片上电后最开始执行的代码。由英飞凌芯片供应商固化在BootRom中，用户不可编程，没办法对这BootRom中的这部分代码进行擦除和刷写操作。

1）启动流程概述

• Startup Firmware 会根据不同的Reset方式，执行不同的流程，执行过程所需的时间也不一样。

• Startup Software 的执行流程也会根据不同的Reset方式而有不同的执行流程。

• 例如对于PowerOn Reset，则会首先执行Power、EVRC等参数的配置，其次会进行LBIS操作。

• EVRC\EVR即核心电压。

• LBIST(logic build in self test)即逻辑自检，会对芯片内部的逻辑电路进行检查。LBIST既可以放在SSW过程实现，也可以放在应用程序启动（Startup Software)中实现。

• 芯片在Reset操作后仅有Core0是运行的，其余所有的Core都需用通过应用程序才可以启动，即在Core0中的通过编程实现。

• MBIST
