fpga第一课作业

在 FPGA 的时序电路设计中，对于数字电路的中组合逻辑的延迟、时钟裕量等就会有较 高的要求

主要实现两个部分：

1.逻辑门电路的译码

2.呼吸灯电路

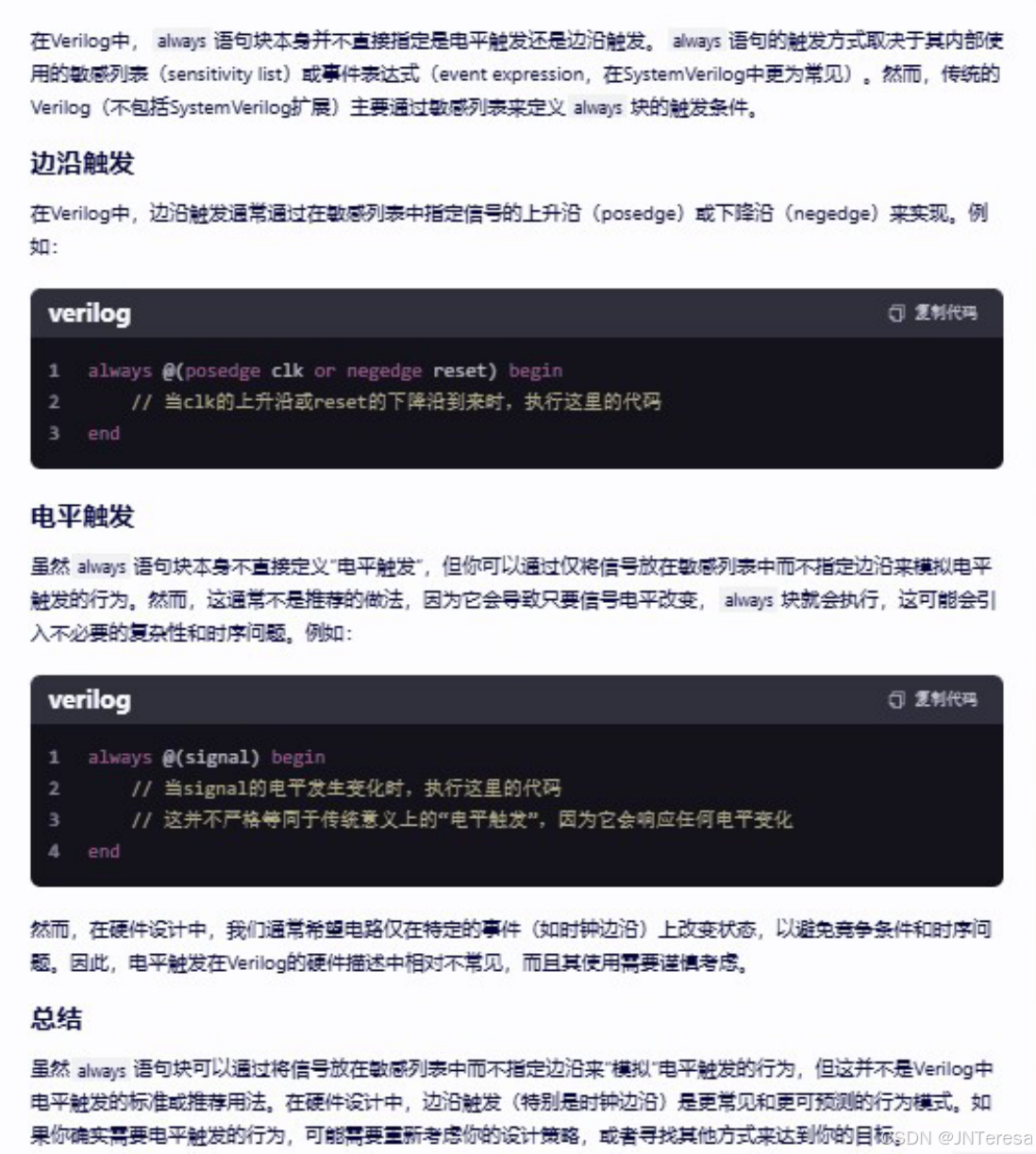

边沿触发一般带有时钟信号，一般使用电平触发都是组合逻辑，如果纯用边沿触发多话时钟信号的扇出会比较大，会比较影响时钟偏移等比较关键的时钟参数，所以合理的利用边沿触发和电平触发是比较重要的，这种没有一个固定的标准，所以关键在多写代码

综合和仿真都是对顶层文件进行操作，所以操作时需将需要仿真和综合的文件设置为顶层文件

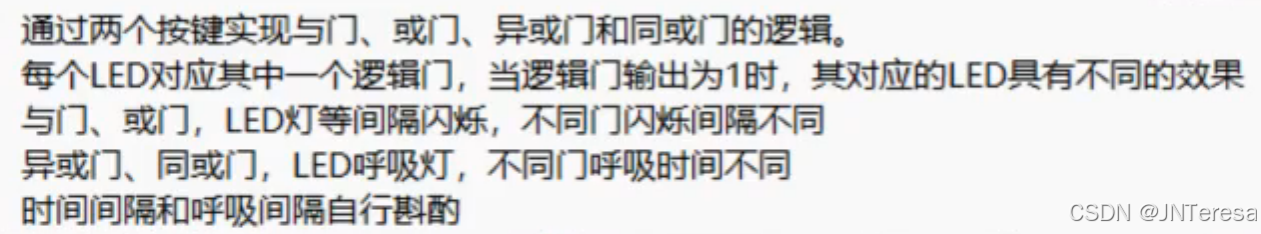

我们设计一个电路，通过与门、或门、异或门和同或门去控制四个 LED 灯，当两个按键 输入通过门的结果为 1 时，其对应的 LED 灯进行呼吸灯效果，当输出结果为 0 时，LED 常灭， 并且与门和或门、异或门和同或门呼吸速度不同，下面是具体实现。 在 top 文件中，将呼吸灯代码单独封装成一个模块，并定义 parameter 参数用来控制呼 吸速度，然后通过逻辑们电路对其进行控制。

由于我用的板卡是zynq-7010，而教学的板卡是zynq-7020,所以引脚定义有些不同，需要调整一些的端口的定义

单独定义一个呼吸灯模块，此模块只需要控制一个 LED 灯，相对于 4 个具有不同呼吸速 度的呼吸灯，更加简便，结构也更加清晰。 在第 4 行定义了呼吸速率，其对应的呼吸时间为 10000*10000*20ns=2s，所以呼吸时间为

2s，如果改成 5000，则呼吸时间为 5000*5000*20ns=0.5s。

14 行和 19 行两个触发器定一个一个嵌套式计数器，通过两个计数器的比较进行 LED 灯 的输出，通过 26 行触发器控制外层计数器的计数方式是累加还是递减。

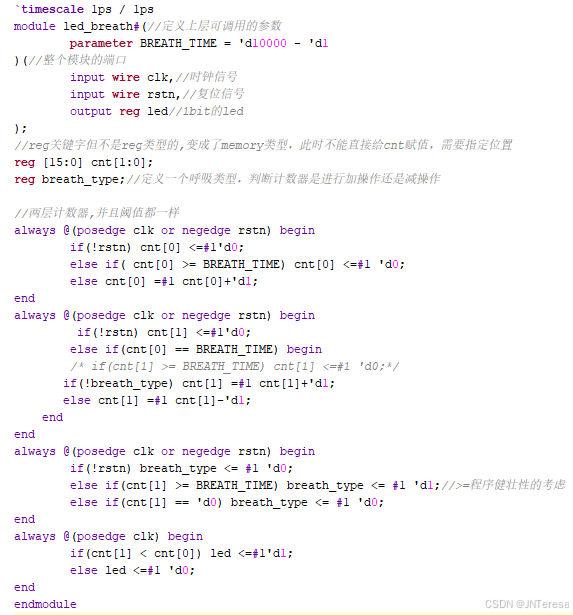

1.0 led_breath.v

仿真文件只单独仿真了呼吸灯模块，通过仿真可以看到，LED 通过调整占空比实现了呼 吸灯效果。

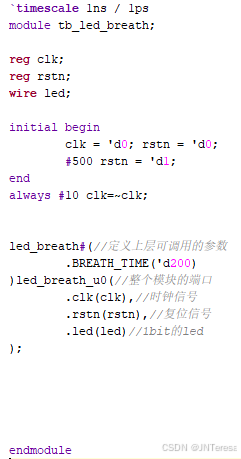

2.0 tb_led_breath.v

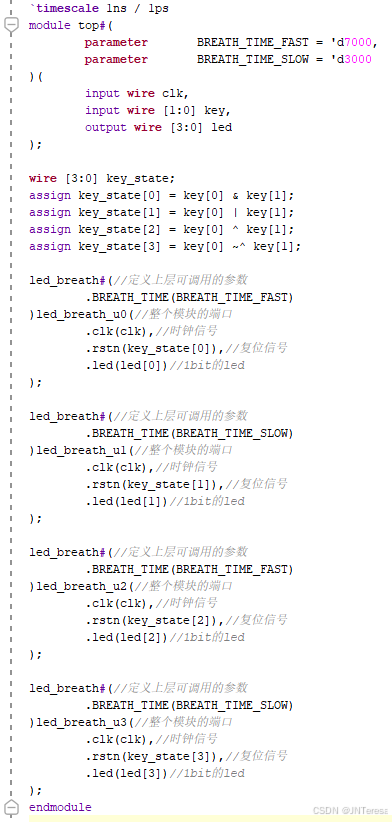

3.0 top.v

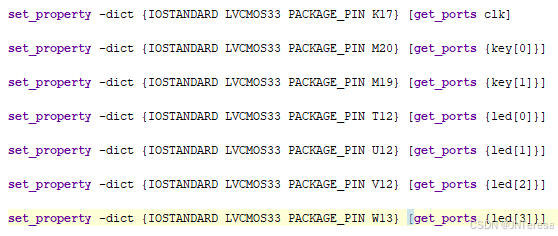

4.0 system.xdc

5.0 pin.xdc
