Flash Attention

论文：FlashAttention: Fast and Memory-Efficient Exact Attention
with IO-Awareness

0. 引言

Flash Attention的主要目的是加速和节省内存，主要贡献包括：

• 计算softmax时候不需要全量input数据，可以分段计算；
• 反向传播的时候，不存储attention matrix ( $N^2$ 的矩阵)，而是只存储softmax归一化的系数。

1. 动机 & 计算步骤

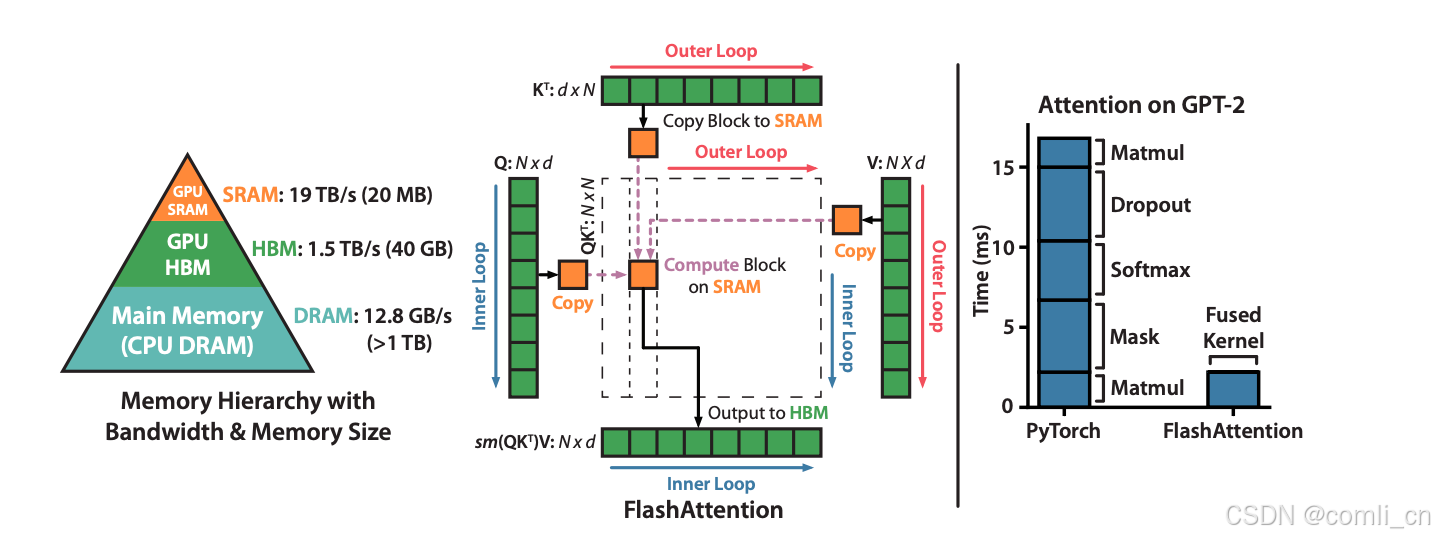

不同硬件模块之间的带宽和存储空间有明显差异，例如下图中左边的三角图，最顶端的是GPU中的SRAM（片上存储），它的容量非常小但是带宽非常大，以A100 GPU为例，它有108个流式多核处理器，每个处理器上的片上SRAM大小只有192KB，因此A100总共的SRAM大小是$192KB\times 108=20MB$，但是其吞吐量能高达19TB/s。

而A100 GPU HBM（High Bandwidth Memory高带宽内存也就是我们常说的GPU显存大小）大小在40GB~80GB左右，但是带宽只与1.5TB/s

FlashAttention的主要动机就是希望把SRAM利用起来，但是难点就在于SRAM太小了，一个普通的矩阵乘法都放不下去。Flash Attention 的解决思路就是将计算模块进行分解，拆成一个个小的计算任务。

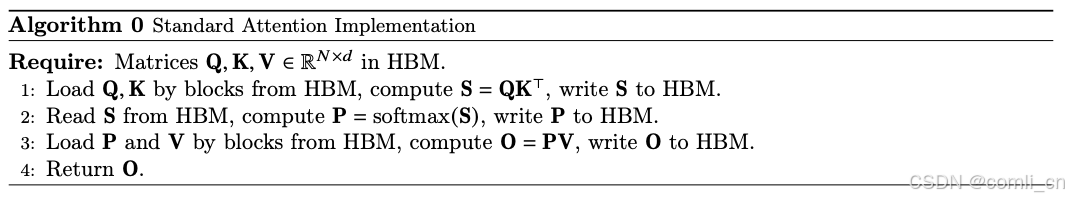

下图给出了标准的注意力机制的实现流程，可以看到因为HBM的大小更大，我们平时写pytorch代码的时候最常用到的就是HBM，所以对于HBM的读写操作非常频繁，而SRAM利用率反而不高。

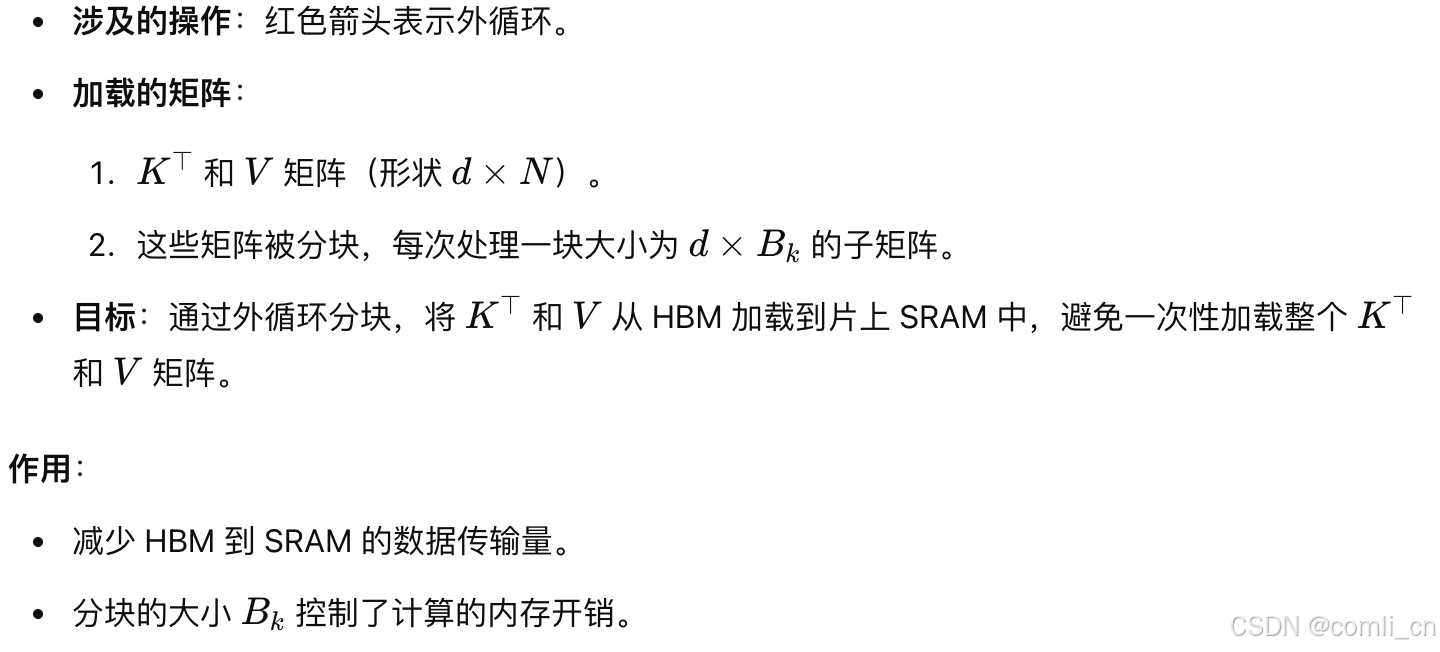

外循环（Outer Loop）：

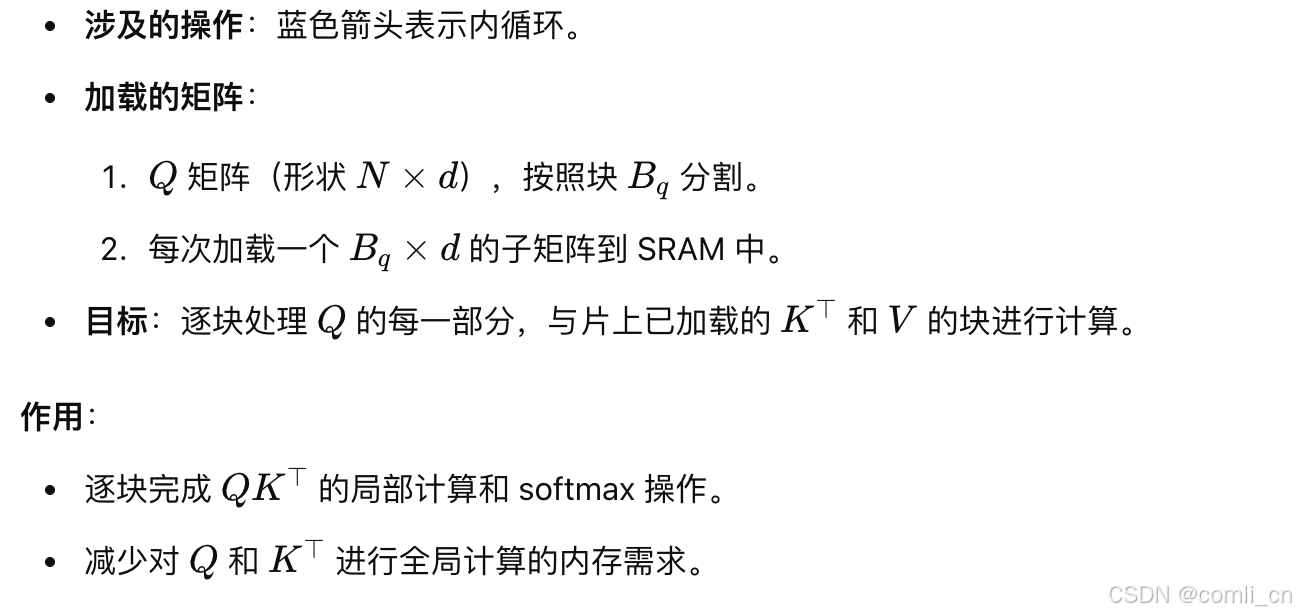

内循环 (Inner Loop)：

内外循环如何配合：

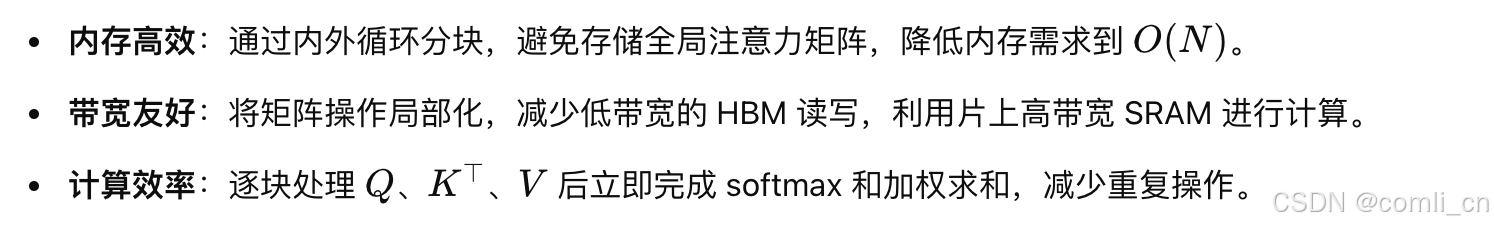

内外循环优化的核心优势：

2. Softmax Tiling

在介绍具体的计算算法前，我们首先需要了解一下Softmax Tiling。

（1）数值稳定

Softmax包含指数函数，所以为了避免数值溢出问题，可以将每个元素都减去最大值，如下图示，最后计算结果和原来的Softmax是一致的。

$$m(x):=\underset{i}{\max }{x}_i$$

$$f(x):=\left[\begin{array}{lll}{e}^{x_1-m(x)}& \dots & e^{x_B-m(x)}\end{array}\right]$$

$$\ell (x):=\sum _{i}f(x{)}_i\mathrm{softmax}(x):=\frac{f(x)}{\ell (x)}$$

（2）分块计算softmax

因为Softmax都是按行计算的，所以我们考虑一行切分成两部分的情况，即原本的一行数据$x\in {\mathbb{R}}^{2B}=\left[x^{(1)},x^{(2)}\right]$：

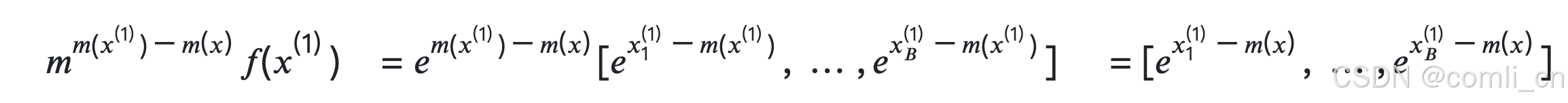

可以看到计算不同块的$f(x)$值时，乘上的系数是不同的，但是最后化简后的结果都是指数函数减去了整行的最大值。以$x^{(1)}$ 为例：

这里几个需要解释的地方：：

• 最大值 $m(x)$ 的合并：
  在 softmax 的计算中，为了数值稳定性，我们引入了最大值归一化技巧（即减去最大值）。对分块 softmax 的情况，假设输入被分为两个块 $x^{(1)}$ 和 $x^{(2)}$，则全局最大值 $m(x)$ 可以写为：

  $m(x^{(1)})$ 和 $m(x^{(2)})$ 是两个块中各自的最大值。$m(x)$ 是整个输入的全局最大值。这是为了确保在计算 softmax 时减去的最大值是正确的全局值。

• 分块函数 $f(x)$ 的重写：

  定义分块后的 $f(x)$ 为 softmax 的分子部分。对于分块 softmax，分子可以写为：



  为什么可以这样写？

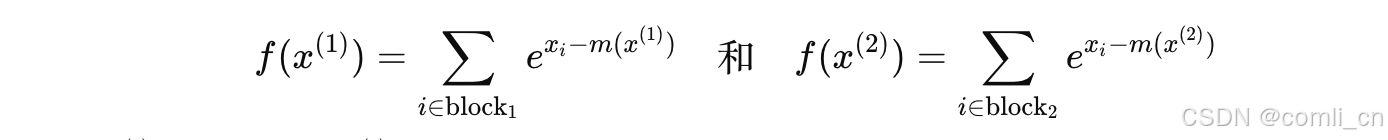

  每个块 $f(x^{(1)})$ 和 $f(x^{(2)})$ 是分别计算的部分分子值：



  其中 $e^{m(x^{(1)})-m(x)}$ 和 $e^{m(x^{(2)})-m(x)}$ 是用来将分块的最大值 $m(x^{(1)})$ 和 $m(x^{(2)})$ 对齐到全局最大值 $m(x)$

  更直观地可以将 $f(x^{(1)})={\sum }_{i\in bloc{k}_1}{e}^{x_i-m(x^{(1)})}$ 代入 $f(x)$ 表达式的第一项：

  $e^{m(x^{(1)})-m(x)}{e}^{x_i-m(x^{(1)})}=e^{x_i-m(x)}$

  通过这种形式化，计算可以直接在块内完成，而不需要处理全局范围的输入。

• 归一化因子 $\ell (x)$ 的合并

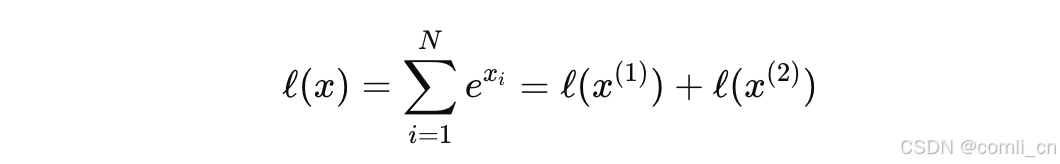

  softmax 的归一化因子 $\ell (x)$ 是分母部分，表示分子部分的总和：

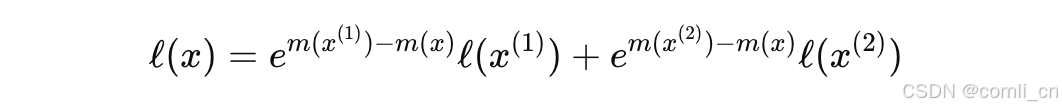

  对于分块的情况，$\ell (x)$ 可以写成：

  $\ell (x^{(1)})$ 和 $\ell (x^{(2)})$ 是块内的归一化因子（对应分块的 $\sum e^{x_i}$）

  $e^{m(x^{(1)})-m(x)}$ 和 $e^{m(x^{(2)})-m(x)}$ 是将每块的归一化因子从局部最大值归一化到全局最大值 $m(x)$

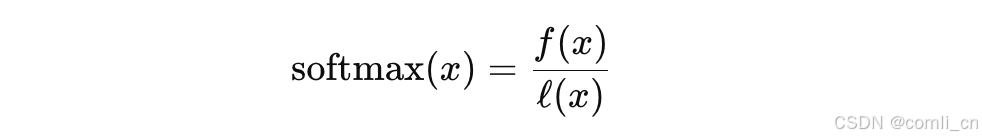

结合分子 $f(x)$ 和分母 $\ell (x)$ 最终的 softmax 可以写为：

这种形式化推导了分块 softmax 的完整表达式，并允许逐块计算后再合并结果，避免了直接操作全局矩阵的高内存需求。

3. 算法流程

FlashAttention旨在避免从 HBM（High Bandwidth Memory）中读取和写入注意力矩阵，这需要做到：

• 目标一：在不访问整个输入的情况下计算softmax函数的缩减；将输入分割成块，并在输入块上进行多次传递，从而以增量方式执行softmax缩减。

• 目标二：在反向传播中不能存储中间注意力矩阵。标准Attention算法的实现需要将计算过程中的S、P写入到HBM中，而这些中间矩阵的大小与输入的序列长度有关且为二次型，因此Flash Attention就提出了不使用中间注意力矩阵，通过存储归一化因子来减少HBM内存的消耗。

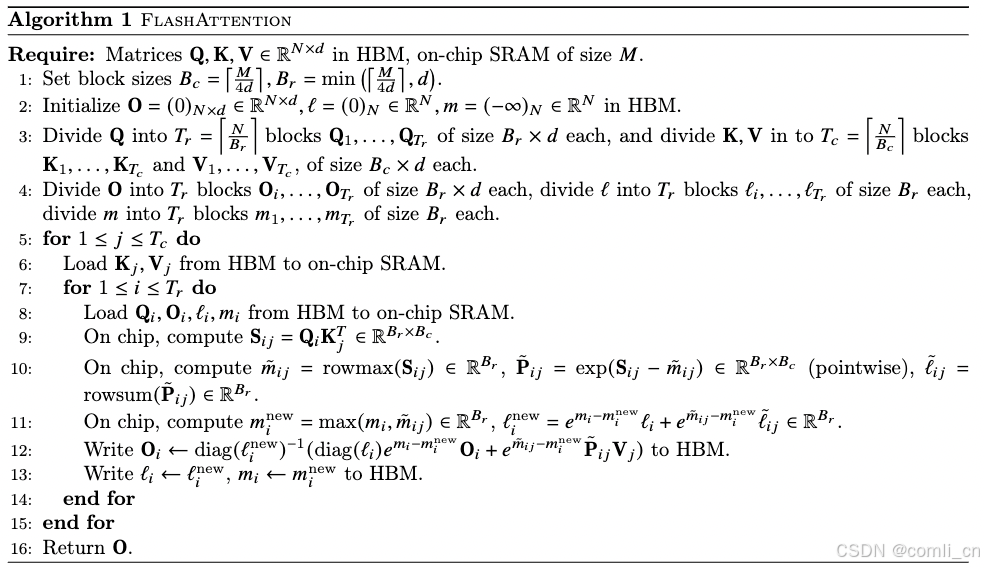

FlashAttention算法流程如下图所示：

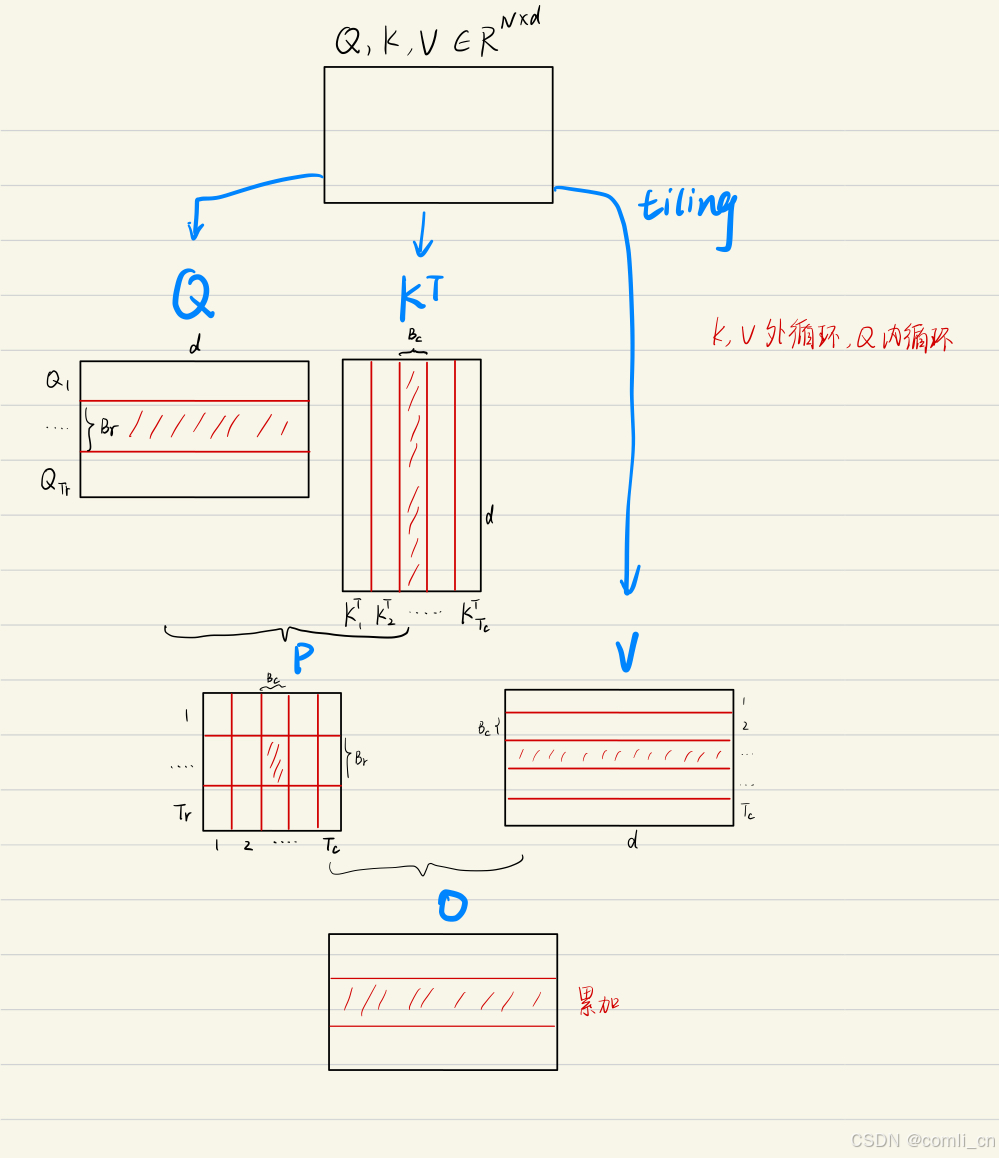

为方便理解，下图将FlashAttention的计算流程可视化出来了，简单理解就是每一次只计算一个block的值，通过多轮的双for循环完成整个注意力的计算。
