搭建Activiti开发环境

1、引入依赖

maven依赖如下：

<properties>
    <slf4j.version>1.6.6</slf4j.version>
    <log4j.version>1.2.12</log4j.version>
    <activiti.version>7.0.0.Beta1</activiti.version>
</properties>
<dependencies>
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-engine</artifactId>
        <version>${activiti.version}</version>
    </dependency>
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-spring</artifactId>
        <version>${activiti.version}</version>
    </dependency>
    <!-- bpmn 模型处理 -->
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-bpmn-model</artifactId>
        <version>${activiti.version}</version>
    </dependency>
    <!-- bpmn 转换 -->
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-bpmn-converter</artifactId>
        <version>${activiti.version}</version>
    </dependency>
    <!-- bpmn json数据转换 -->
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-json-converter</artifactId>
        <version>${activiti.version}</version>
    </dependency>
    <!-- bpmn 布局 -->
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-bpmn-layout</artifactId>
        <version>${activiti.version}</version>
    </dependency>
    <!-- activiti 云支持 -->
    <dependency>
        <groupId>org.activiti.cloud</groupId>
        <artifactId>activiti-cloud-services-api</artifactId>
        <version>${activiti.version}</version>
    </dependency>
    <!-- mysql驱动 -->
    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
        <version>5.1.40</version>
    </dependency>
    <!-- mybatis -->
    <dependency>
        <groupId>org.mybatis</groupId>
        <artifactId>mybatis</artifactId>
        <version>3.4.5</version>
    </dependency>
    <!-- 链接池 -->
    <dependency>
        <groupId>commons-dbcp</groupId>
        <artifactId>commons-dbcp</artifactId>
        <version>1.4</version>
    </dependency>
    <dependency>
        <groupId>junit</groupId>
        <artifactId>junit</artifactId>
        <version>4.12</version>
    </dependency>
    <!-- log start -->
    <dependency>
        <groupId>log4j</groupId>
        <artifactId>log4j</artifactId>
        <version>${log4j.version}</version>
    </dependency>
    <dependency>
        <groupId>org.slf4j</groupId>
        <artifactId>slf4j-api</artifactId>
        <version>${slf4j.version}</version>
    </dependency>
    <dependency>
        <groupId>org.slf4j</groupId>
        <artifactId>slf4j-log4j12</artifactId>
        <version>${slf4j.version}</version>
    </dependency>
</dependencies>

2、配置文件

2.1、日志配置

log4j.properties

# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE debug info warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE
# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE
# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=log/activiti.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n

2.2、activiti配置

默认方式的要求是在 resources 下创建 activiti.cfg.xml 文件，注意：默认方式目录和文件名不能修改，因为activiti的源码中已经设置，到固定的目录读取固定文件名的文件。

默认方式要在在activiti.cfg.xml中bean的名字叫processEngineConfiguration，名字不可修改。

在这里有2中配置方式：一种是单独配置数据源，一种是不单独配置数据源

2.2.1、直接配置processEngineConfiguration

processEngineConfiguration 用来创建 ProcessEngine，在创建 ProcessEngine 时会执行数据库的操作。

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">

    <!-- 默认id对应的值 为processEngineConfiguration -->
    <!-- processEngine Activiti的流程引擎 -->
    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/>
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti"/>
        <property name="jdbcUsername" value="root"/>
        <property name="jdbcPassword" value="123456"/>
        <!-- activiti数据库表处理策略 -->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

2.2.2、配置数据源后，在processEngineConfiguration 引用

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">

    <!-- 这里可以使用 链接池 dbcp-->
    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
        <property name="driverClassName" value="com.mysql.jdbc.Driver" />
        <property name="url" value="jdbc:mysql://localhost:3306/activiti" />
        <property name="username" value="root" />
        <property name="password" value="123456" />
        <property name="maxActive" value="3" />
        <property name="maxIdle" value="1" />
    </bean>

    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!-- 引用数据源 上面已经设置好了-->
        <property name="dataSource" ref="dataSource" />
        <!-- activiti数据库表处理策略 -->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

3、生成表结构

3.1、Activiti支持的数据库

数据库类型	最低版本	JDBC连接示例	说明
h2	1.3.168	jdbc:h2:tcp://localhost/activiti	默认配置的数据库
mysql	5.1.21	jdbc:mysql://localhost:3306/activiti?autoReconnect=true	使用 mysql-connector-java 驱动测试
oracle	11.2.0.1.0	jdbc:oracle:thin:@localhost:1521:xe
postgres	8.1	jdbc:postgresql://localhost:5432/activiti
db2	DB2 10.1 using db2jcc4	jdbc:db2://localhost:50000/activiti
mssql	2008 using sqljdbc4	jdbc:sqlserver://localhost:1433/activiti

3.2、在MySQL生成表

创建数据库：

CREATE DATABASE activiti DEFAULT CHARACTER SET utf8;

创建一个测试类，调用activiti的工具类，生成acitivti需要的数据库表。

直接使用activiti提供的工具类ProcessEngines，会默认读取classpath下的activiti.cfg.xml文件，读取其中的数据库配置，创建 ProcessEngine，在创建ProcessEngine 时会自动创建表。

public class TestDemo {

    /**
     * 生成activiti的数据库表
     */
    @Test
    public void testCreateDbTable() {
        //使用classpath下的activiti.cfg.xml中的配置创建processEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        System.out.println(processEngine);
    }
}

说明：

运行以上程序段即可完成 activiti 表创建，通过改变 activiti.cfg.xml 中databaseSchemaUpdate 参数的值执行不同的数据表处理策略。
上边的方法 getDefaultProcessEngine方法在执行时，从activiti.cfg.xml 中找固定的名称 processEngineConfiguration 。

在这里插入图片描述

4、表结构简介

4.1、表的命名规则和作用

第一部分，Activiti 的表都以ACT_开头。

第二部分是表示表的用途的两个字母标识。用途也和服务的 API 对应。

ACT_RE ：'RE’表示 repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。
ACT_RU：'RU’表示 runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。
ACT_HI：'HI’表示 history。这些表包含历史数据，比如历史流程实例，变量，任务等等。
ACT_GE ： GE 表示 general。通用数据，用于不同场景下。

4.2、Activiti数据表介绍

表分类	表名	解释
一般数据
	[ACT_GE_BYTEARRAY]	通用的流程定义和流程资源
	[ACT_GE_PROPERTY]	系统相关属性
流程历史记录
	[ACT_HI_ACTINST]	历史的流程实例
	[ACT_HI_ATTACHMENT]	历史的流程附件
	[ACT_HI_COMMENT]	历史的说明性信息
	[ACT_HI_DETAIL]	历史的流程运行中的细节信息
	[ACT_HI_IDENTITYLINK]	历史的流程运行过程中用户关系
	[ACT_HI_PROCINST]	历史的流程实例
	[ACT_HI_TASKINST]	历史的任务实例
	[ACT_HI_VARINST]	历史的流程运行中的变量信息
流程定义表
	[ACT_RE_DEPLOYMENT]	部署单元信息
	[ACT_RE_MODEL]	模型信息
	[ACT_RE_PROCDEF]	已部署的流程定义
运行实例表
	[ACT_RU_EVENT_SUBSCR]	运行时事件
	[ACT_RU_EXECUTION]	运行时流程执行实例
	[ACT_RU_IDENTITYLINK]	运行时用户关系信息，存储任务节点与参与者的相关信息
	[ACT_RU_JOB]	运行时作业
	[ACT_RU_TASK]	运行时任务
	[ACT_RU_VARIABLE]	运行时变量表

5、Hello World

5.1、流程定义文件

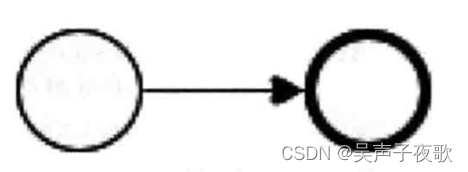

在这里插入图片描述

helloworld.bpmn20.xml

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn"
             xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
             xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
             typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath"
             targetNamespace="http://www.activiti.org/processdef">

    <!-- id为helloworld的process标签，标记这是一个流程定义的开始 -->
    <process id="helloworld" name="helloworld" isExecutable="true">
        <!-- 空启动事件startEvent，定义了流程的入口，当流程启动时总是以startEvent开始 -->
        <startEvent id="startevent1" name="Start"></startEvent>
        <!-- 空结束事件endEvent，定义了流程的唯一结束出口，流程执行到endEvent时表示流程的结束 -->
        <endEvent id="endevent1" name="End"></endEvent>
        <!-- 定义了一个sequenceFlow标签，用来描述各个流程就饿电之间的关系。sourceRef和targetRef表示流的方向 -->
        <sequenceFlow sourceRef="startevent1" targetRef="endevent1"
                      id="flow1" name=""></sequenceFlow>
    </process>
    <bpmndi:BPMNDiagram id="BPMNDiagram_helloworld">
        <bpmndi:BPMNPlane bpmnElement="helloworld" id="BPMNPlane_helloworld">
        </bpmndi:BPMNPlane>
    </bpmndi:BPMNDiagram>
</definitions>

5.2、单元测试

public class HelloWorldProcessTest {

    @Test
    public void testProcess() {
        //创建流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //部署流程定义文件
        RepositoryService repositoryService = processEngine.getRepositoryService();
        repositoryService.createDeployment().addClasspathResource("helloworld.bpmn20.xml").deploy();
        //验证已部署流程定义
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().singleResult();
        Assert.assertEquals("helloworld", processDefinition.getKey());
        //启动流程并返回流程实例
        RuntimeService runtimeService = processEngine.getRuntimeService();
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("helloworld");
        Assert.assertNotNull(processInstance);
        System.out.println("pid=" + processInstance.getId() + ",pdid=" + processInstance.getProcessDefinitionId());
    }
}

pid=4,pdid=helloworld:1:3

5.3、添加业务节点

前面运行了最简单的例子来说明流程执行过程（严格来说不是一个流程，因为根本没有做任何事情)，下面为这个例子添加一点实际业务使其可以正常工作起来。既然是请假流程就应该知道是哪个员工请了几天假（先处理不复杂的业务信息）。

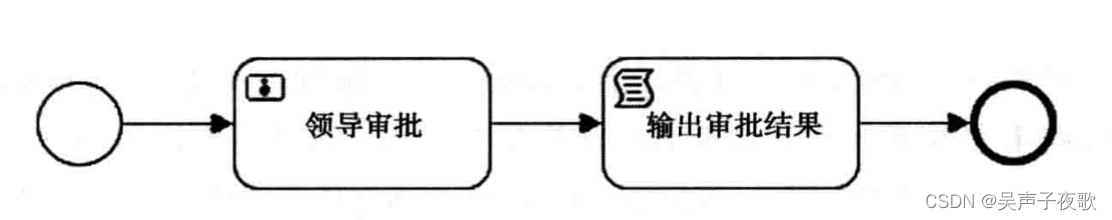

首先需要为流程添加一个用户任务（userTask)来处理申请，根据申请内容决定运行申请还是驳回申请。下面先用如图所示的流程图来表示需求。

在这里插入图片描述

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn"
             xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
             xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
             typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath"
             targetNamespace="http://www.activiti.org/processdef">

    <!-- id为helloworld的process标签，标记这是一个流程定义的开始 -->
    <process id="helloworld2" name="helloworld2" isExecutable="true">
        <!-- 空启动事件startEvent，定义了流程的入口，当流程启动时总是以startEvent开始 -->
        <startEvent id="startevent1" name="Start"></startEvent>
        <!--
            userTask来定义图中的【领导审批】节点，在内部使用BPMN2.0标准的用户任务分配元素设置了此
            任务由角色deptLeader的人员处理，即有deptLeader角色的人员都可以处理此任务
        -->
        <userTask id="usertask1" name="领导审批">
            <potentialOwner>
                <resourceAssignmentExpression>
                    <formalExpression>deptLeader</formalExpression>
                </resourceAssignmentExpression>
            </potentialOwner>
        </userTask>
        <!-- 空结束事件endEvent，定义了流程的唯一结束出口，流程执行到endEvent时表示流程的结束 -->
        <endEvent id="endevent1" name="End"></endEvent>
        <!-- 定义了一个sequenceFlow标签，用来描述各个流程之间的关系。sourceRef和targetRef表示流的方向 -->
        <sequenceFlow sourceRef="startevent1" targetRef="usertask1"
                      id="flow1" name=""></sequenceFlow>
        <sequenceFlow sourceRef="outputAuditResult" targetRef="endevent1"
                      id="flow2" name=""></sequenceFlow>
        <!--
            scriptTask来输出【领导审批】节点的处理结果。目前Activiti支持的scriptTask类型有Javascript和
            Groovy两种。本例使用Groovy输出结果，在scriptTask标签内部定义了脚本要处理的脚本内容，由script
            标签包裹并定义CDATA类型数据。
        -->
        <scriptTask id="outputAuditResult" name="输出审批结果"
                    scriptFormat="groovy">
            <script>
                <![CDATA[out:println "applyUser:" + applyUser + ",days:" + days + ",approval:" + approved;]]>
            </script>
        </scriptTask>
        <sequenceFlow sourceRef="usertask1" targetRef="outputAuditResult"
                      id="flow3" name=""></sequenceFlow>
    </process>
    <bpmndi:BPMNDiagram id="BPMNDiagram_helloworld2">
        <bpmndi:BPMNPlane bpmnElement="helloworld2" id="BPMNPlane_helloworld2">
        </bpmndi:BPMNPlane>
    </bpmndi:BPMNDiagram>
</definitions>

@Test
public void testUserTaskProcess() {
    //创建流程引擎
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    //部署流程定义文件
    RepositoryService repositoryService = processEngine.getRepositoryService();
    repositoryService.createDeployment().addClasspathResource("helloworld.bpmn20.xml").deploy();
    //验证已部署流程定义
    ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().singleResult();
    Assert.assertEquals("helloworld2", processDefinition.getKey());
    //使用参数启动流程，参数会存入数据库
    RuntimeService runtimeService = processEngine.getRuntimeService();
    Map<String, Object> variables = new HashMap<String, Object>();
    //applyUser表示申请人的名称，days表示请假的天数
    variables.put("applyUser", "employee1");
    variables.put("days", 3);
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("helloworld2", variables);
    Assert.assertNotNull(processInstance);
    System.out.println("pid=" + processInstance.getId() + ",pdid=" + processInstance.getProcessDefinitionId());
    //查询组(Group)deptLeader的未签收任务并验证任务名称
    TaskService taskService = processEngine.getTaskService();
    Task taskOfDeptLeader = taskService.createTaskQuery().taskCandidateGroup("deptLeader").singleResult();
    Assert.assertNotNull(taskOfDeptLeader);
    Assert.assertEquals("领导审批", taskOfDeptLeader.getName());
    //通过taskService调用claim方法【签收】此任务归用户leaderUser所有
    taskService.claim(taskOfDeptLeader.getId(), "leaderUser");
    //处理的结果，approval为true表示审批通过
    variables = new HashMap<String, Object>();
    variables.put("approved", true);
    //完成任务，同时以流程变量的形式设置审批结果
    taskService.complete(taskOfDeptLeader.getId(), variables);
    //再次查询组deptLeader的未签收任务，因为任务已经办理完成，所以此时任务已经为空
    taskOfDeptLeader = taskService.createTaskQuery().taskCandidateGroup("deptLeader").singleResult();
    Assert.assertNull(taskOfDeptLeader);
    //获取历史记录查询接口
    HistoryService historyService = processEngine.getHistoryService();
    //统计已经完成的流程实例数量，接着验证预期的结果
    long count = historyService.createHistoricProcessInstanceQuery().finished().count();
    Assert.assertEquals(1, count);
}

pid=4,pdid=helloworld2:1:3
applyUser:employee1,days:3,approval:true
