Struts2--体系结构、处理用户请求的完整流程

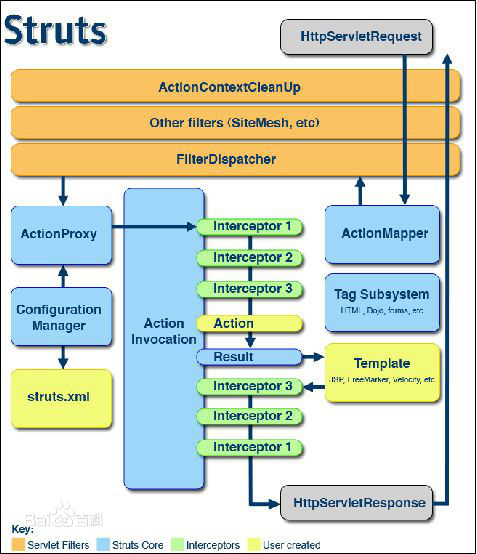

体系结构

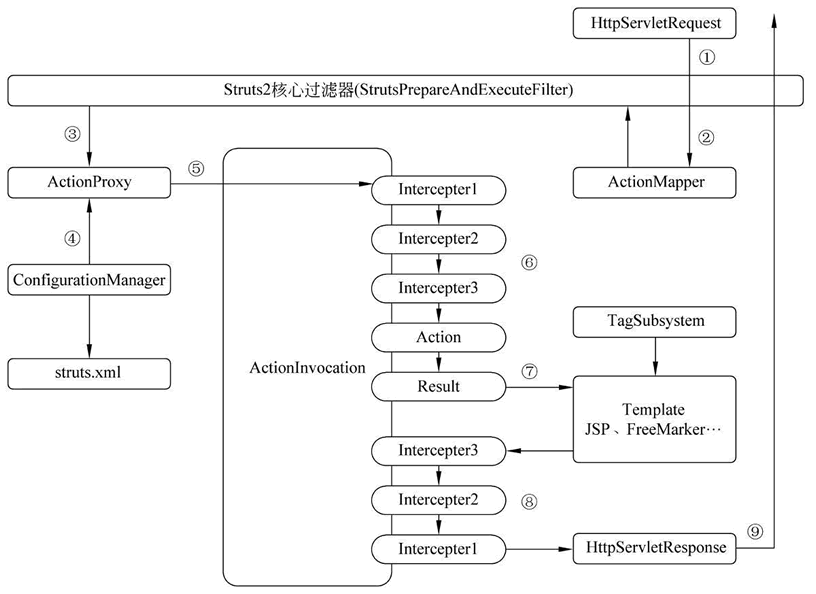

处理用户请求的完整流程

1. 首先客户端浏览器发送一个请求（HttpServletRequest）。
2. 接着程序会调用 StrutsPrepareAndExecuteFilter，然后询问 ActionMapper 这个请求是否需要调用某个 Action。
3. 如果 ActionMapper 决定需要调用某个 Action，StrutsPrepareAndExecuteFilter 会把请求的处理交给 ActionProxy。
4. ActionProxy 通过配置管理器（Configuration Manager）从配置文件（struts.xml）中读取框架的配置信息，从而找到需要调用的 Action 类。
5. ActionProxy 会创建一个 ActionInvocation 的实例。
6. ActionInvocation 使用命名模式调用 Action，在调用 Action 前，会依次调用所有配置的拦截器（Intercepter1、Intercepter2……）。
7. 一旦 Action 执行完，则返回结果字符串，ActionInvocation 就会负责查找结果字符串对应的 Result，然后执行这个 Result。通常情况下 Result 会调用一些模板（JSP 等）呈现页面。
8. 产生的 Result 信息返回给 ActionInvocation，在此过程中拦截器会被再次执行（顺序与 Action 执行之前相反）。
9. 最后产生一个 HttpServletResponse 的响应行为，通过 StrutsPrepareAndExecuteFilter 反馈给客户端。
