为什么推荐使用ConstraintLayout

ConstraintLayout（约束布局）在2016年的Google I/O大会上就推出来了，经历这两年的迭代，功能已经非常的成熟了。一次偶然的机会，在项目中尝试了使用约束布局，从此被它的功能所深深折服。它能很轻易的将你从使用层层的嵌套去实现复杂的布局中解放出来。使用ConstraintLayout后基本可以抛弃LinearLayout和RelativeLayout的使用。完全不需要任何嵌套就可以实现复杂的UI，使用起来特别清爽。所以相信我，使用过就会爱上它。

约束布局的终极奥义！

① 如何才能使用？

因为ConstraintLayout的是在Support包中提供的，所以只需要在我们主Module的build.gradle中添加如下依赖：

implementation 'com.android.support.constraint:constraint-layout:1.1.3'

然后，我们就可以直接在我们的xml文件中直接应用了：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="@color/white"
    xmlns:app="http://schemas.android.com/apk/res-auto">
    <!--具体布局-->
</android.support.constraint.ConstraintLayout>

② 可以用来干什么？

layout_constraintDimensionRatio(控制布局比例)：

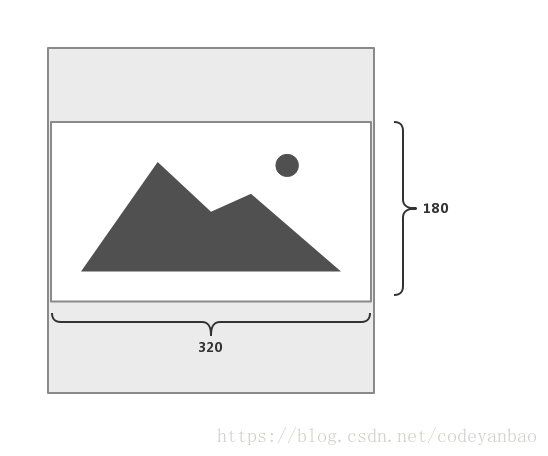

我们经常会遇到某些布局需要展示特殊的比例(16:9、2:1、4:3等等)。在以前我们可能会自定义一个ViewGroup，动态的去计算比例，比较麻烦。而使用ConstraintLayout后，我们可以直接使用这个属性，以设置某个View的长宽比例为16:9为例：

<ImageView
    android:layout_width="match_parent"
    android:layout_height="@dimen/dimen_0dp"
    app:layout_constraintDimensionRatio="16:9"/>

在这里插入图片描述

layout_constraintRight_toRightOf(与RelativeLayout相似的属性toRightOf等一整套的属性)：
如果你想使用RelativeLayout中的toLeftOf或者toRightOf等属性，约束布局同样提供了一套类似的属性。比如:按钮A在屏幕的左上方；按钮B在按钮A的右方；按钮C在按钮B的下方并且水平居中；按钮D在按钮C的下方并且处于屏幕的右侧。

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="@color/white"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <Button
        android:id="@+id/this_is_a"
        android:layout_width="150dp"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="A"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>
    <Button
        android:id="@+id/this_is_b"
        android:layout_width="150dp"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="B"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/this_is_a"/>

    <Button
        android:id="@+id/this_is_c"
        android:layout_width="150dp"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="C"
        android:layout_marginTop="@dimen/dimen_10dp"
        app:layout_constraintTop_toBottomOf="@+id/this_is_b"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"/>

    <Button
        android:id="@+id/this_is_d"
        android:layout_width="150dp"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="D"
        android:layout_marginTop="@dimen/dimen_10dp"
        app:layout_constraintTop_toBottomOf="@+id/this_is_c"
        app:layout_constraintRight_toRightOf="parent"/>
</android.support.constraint.ConstraintLayout>

相对布局类似属性示例图

layout_constraintHorizontal_chainStyle
对于按钮A和按钮B在横向上，我们通过更改其chainStyle属性(packed、spread、spread_inside)。

    <Button
        android:id="@+id/this_is_a"
        android:layout_width="150dp"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="A"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintRight_toLeftOf="@+id/this_is_b"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>
    <Button
        android:id="@+id/this_is_b"
        android:layout_width="150dp"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="B"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/this_is_a"/>

在这里插入图片描述

Barrier

我们经常会有这样的需求，我们某一个控件必须在某一组控件的某一侧。如下图所示button和textView无论位置或者长度怎么变化，checbox始终在他们的右侧。
在这里插入图片描述

xml中我们需要使用android.support.constraint.Barrier:

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="@color/white"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <Button
        android:id="@+id/this_is_a"
        android:layout_width="wrap_content"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="AAAAAAAAAAAAAAAAAA"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>
    <TextView
        android:id="@+id/this_is_b"
        android:layout_width="wrap_content"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="BBBB"
        app:layout_constraintTop_toBottomOf="@+id/this_is_a"/>

    <android.support.constraint.Barrier
        android:id="@+id/this_is_barrier"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:barrierDirection="end"
        app:constraint_referenced_ids="this_is_a,this_is_b"
        />

    <CheckBox
        android:id="@+id/this_is_c"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC"
        android:layout_marginTop="@dimen/dimen_10dp"
        app:layout_constraintLeft_toRightOf="@+id/this_is_barrier"/>
</android.support.constraint.ConstraintLayout>

Group
在以前，如果我们需要控制某一组控件的隐藏或者显示，通常会使用一个ViewGroup包裹一下，但是现在有了Group,完全不需要了，还是上面同样的例子，我们加一个Group：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="@color/white"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <Button
        android:id="@+id/this_is_a"
        android:layout_width="wrap_content"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="AAAAAAAAAAAAAAAAAA"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>
    <TextView
        android:id="@+id/this_is_b"
        android:layout_width="wrap_content"
        android:layout_height="50dp"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="BBBB"
        app:layout_constraintTop_toBottomOf="@+id/this_is_a"/>

    <android.support.constraint.Group
        android:id="@+id/this_is_group"
        android:visibility="invisible"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="this_is_a,this_is_b"/>

    <android.support.constraint.Barrier
        android:id="@+id/this_is_barrier"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:barrierDirection="end"
        app:constraint_referenced_ids="this_is_a,this_is_b"
        />

    <CheckBox
        android:id="@+id/this_is_c"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textSize="@dimen/dimen_20sp"
        android:textColor="@color/black"
        android:text="CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC"
        android:layout_marginTop="@dimen/dimen_10dp"
        app:layout_constraintLeft_toRightOf="@+id/this_is_barrier"/>
</android.support.constraint.ConstraintLayout>

通过控制Group的可见性即可控制referenced_ids中申明的控件组的可见性了。注意一点，不要把一个控件申明在不同的Group中，这样有可能会导致设置可见性失效哦。

Guideline

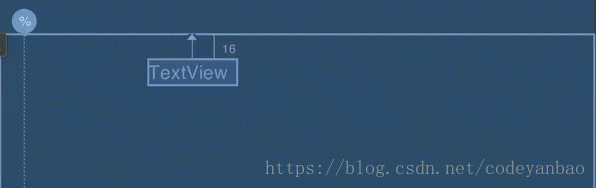

利用这个控件，可以辅助我们布局UI。在实际运行以后，这条线我们是看不到的：
在这里插入图片描述

布局我们可以这么写：

<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.constraint.Guideline
        android:id="@+id/guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_begin="16dp" />

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="16dp"
        app:layout_constraintStart_toStartOf="@+id/guideline"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="TextView" />

</android.support.constraint.ConstraintLayout>

有什么优点

上面介绍了ConstraintLayout的部分功能，强烈推荐你去使用感受一下，在你使用过程中才能真正的体会到爽快。那我们使用约束布局会有什么优点呢？
我们使用ConstraintLayout之后，减少了很多的嵌套的层级。这样View在渲染的时候，减少了很多多余的measure和layout的开销。据统计，使用约束布局替代以前的嵌套结构可以提升40%的速度。如果你嵌套的层次越多，提升的效果越明显。所以，建议我们现在的开发者强制推行使用ConstraintLayout，无论从开发速度还是页面的渲染速度都是提升明显的。
