Codesys与UAexpert软件进行OPC UA通讯设置

原创 已于 2023-12-20 20:26:55 修改 · 5.2k 阅读 · 31 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#服务器 #数据库 #linux

于 2023-12-20 19:41:54 首次发布
本文详细介绍了如何在Codesys控制器上设置变量权限，以及如何在UAexpert软件中配置OPCClient以连接和监控PLC，包括PC与PLC的网络设置和变量访问控制。

一、 Codesys端设置

  • Codesys控制器作为Server端
  • UAexpert调试软件作为Client端

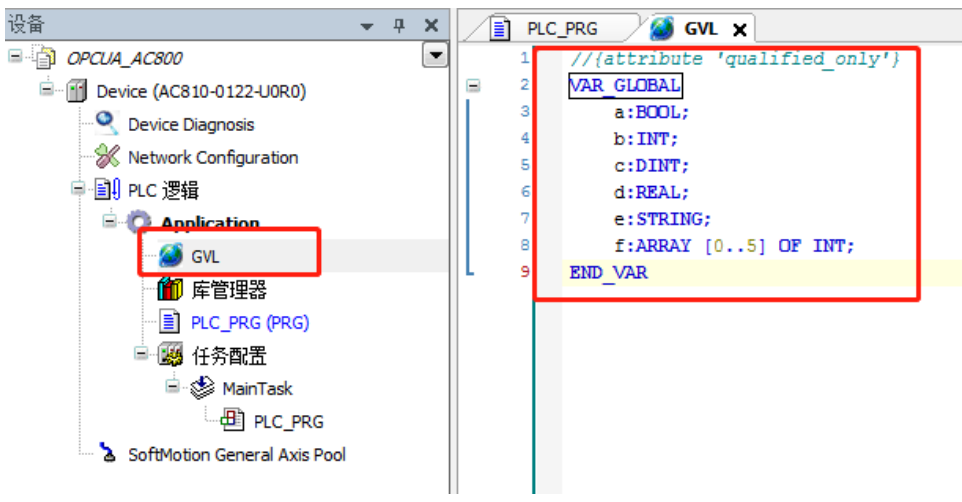

变量的定义

在 Codesys软件中定义如下不同数据类型的 "全局变量 "：

在这里插入图片描述

符号配置：

[符号配置]是用来配置上述定义变量的访问权限（读写）；外部的 Client（MES/HMI）通过符号配置访问 Server（Codesys控制器）中的变量标签；

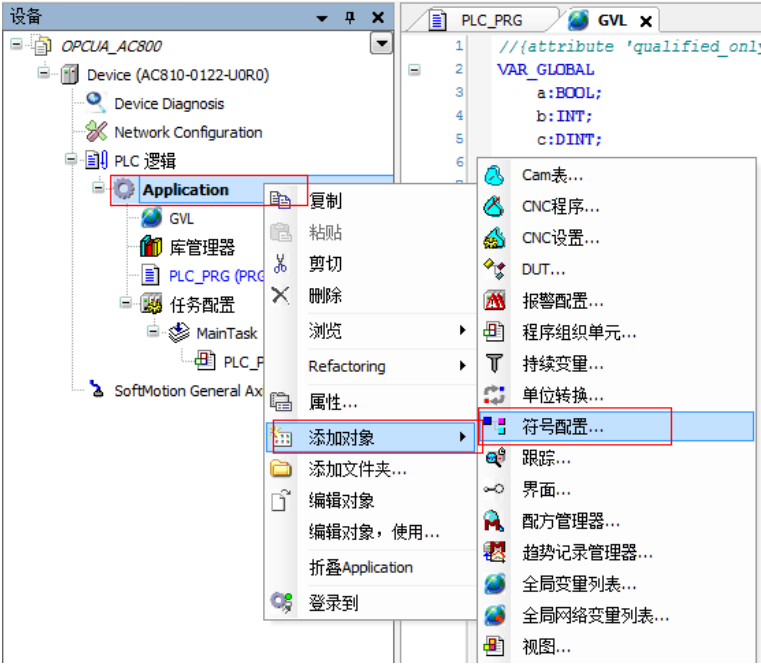

（1）添加[符号配置]

在这里插入图片描述

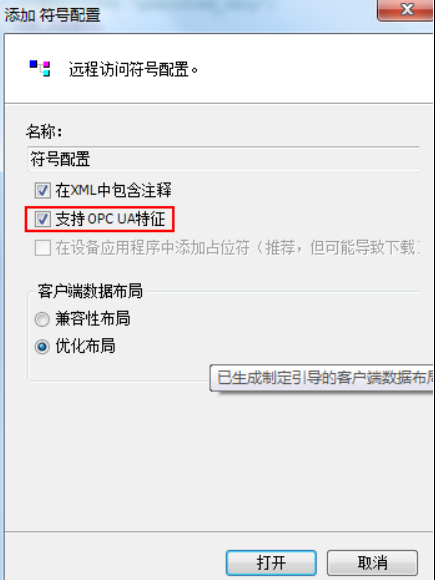

（2）设置OPU UA特性

在这里插入图片描述

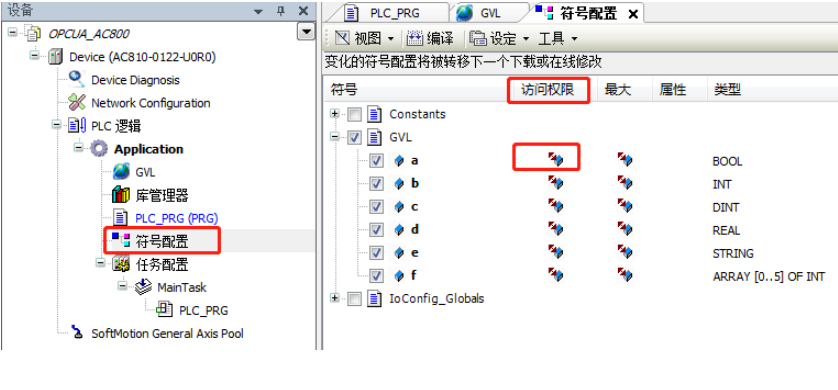

（3）设置访问权限

    编译后，选择勾选需要访问的变量，在[访问权限]中更改访问权限[只读/只写/读写]，将程序下载到 PLC 运行。

在这里插入图片描述

二、 OPC Client （UAexpert 软件）端配置

  • 打开 UAexpert 软件，PC 电脑的 IP 地址应当和 PLC 在同一网段；可以 ping 通 PLC

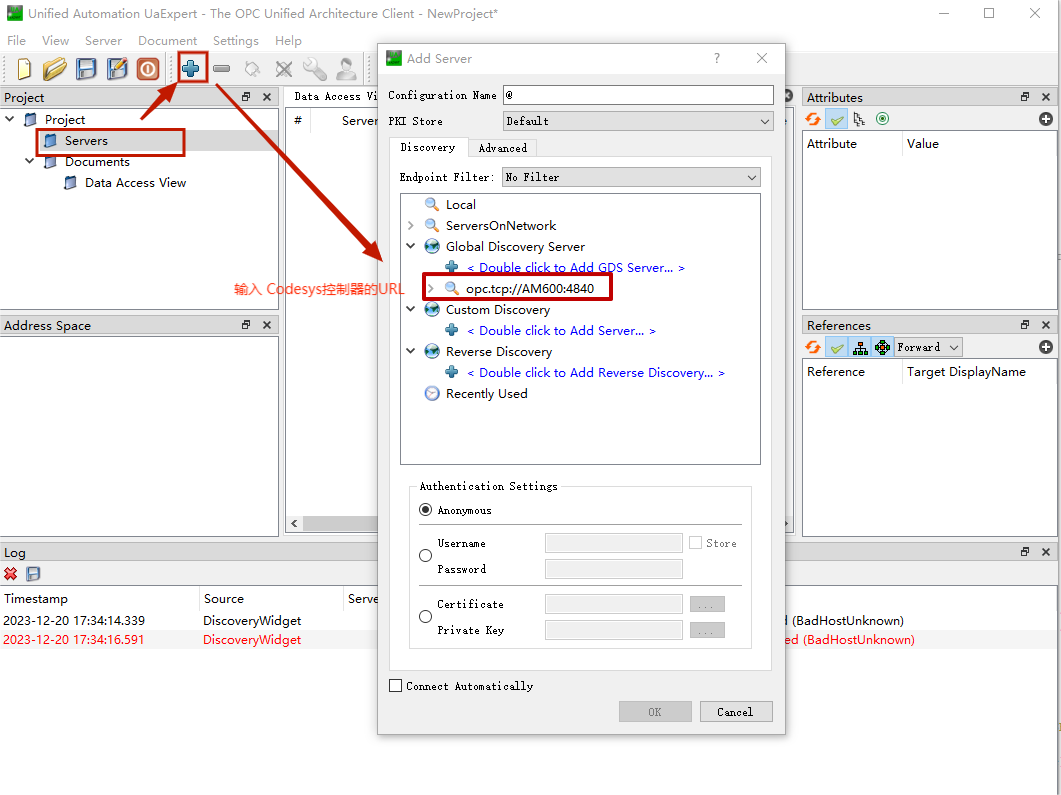

2.1 软件设置方式一：

在这里插入图片描述

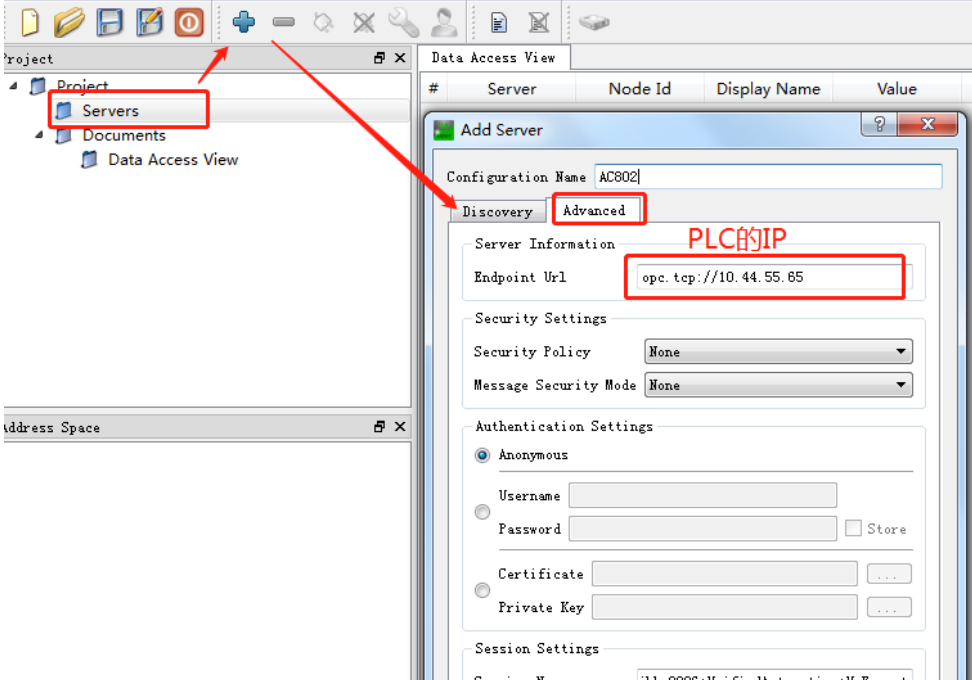

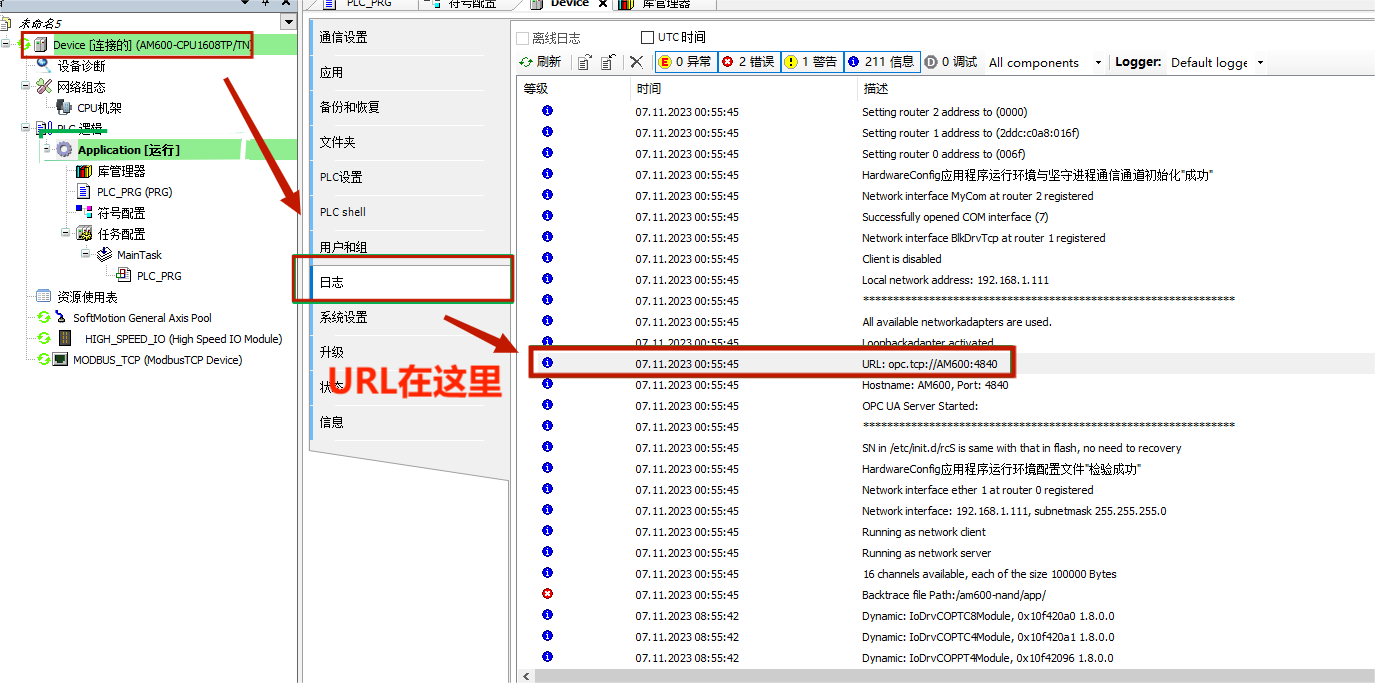

2.2 软件设置方式二

请添加图片描述
请添加图片描述

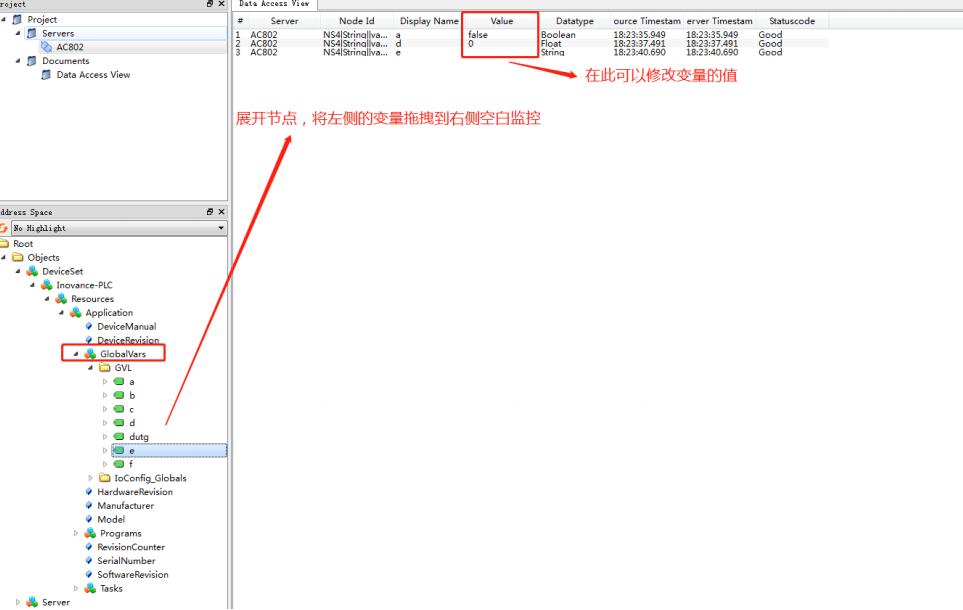

2.3 变量的监控

在这里插入图片描述

三、UAexpert软件的下载

请添加图片描述
