杰克·基尔比的前半生平平无奇。
1923年，基尔比出生于美国密苏里州，他的成绩一般，是个业余无线电爱好者，高中毕业时，以三分之差未能进入麻省理工学院，这让他一生耿耿于怀。
1941年，当他入读伊利诺伊大学不久，就爆发了珍珠港事件。
基尔比应招入伍，成了一名光荣的无线电通讯工程师，来到中缅印战区，主要负责无线电维修工作，确保盟军的无线电通信保持通畅。
作为通信兵，他的足迹从中国的云南到陕西，几乎横穿了大半个中国的中西部地区，为抗击日本侵略者贡献了自己的力量。
二战结束，基尔比回到大学继续深造，学习电子工程，学费由军队承担。
1947年获得电子工程学士学位的基尔比，拿到了3个offer，他选择了Globe Union的中心实验室工作。
1958年，35岁的基尔比跳槽到德州仪器（Texas Instruments，简称TI），在这里，一个百年一遇的机会出现了，他将做出人类历史上“车轮子”之后最伟大的发明。
1
德州仪器的前身本来是石油工业的衍生公司，主要做地质数据的采集，勘探数据的处理。

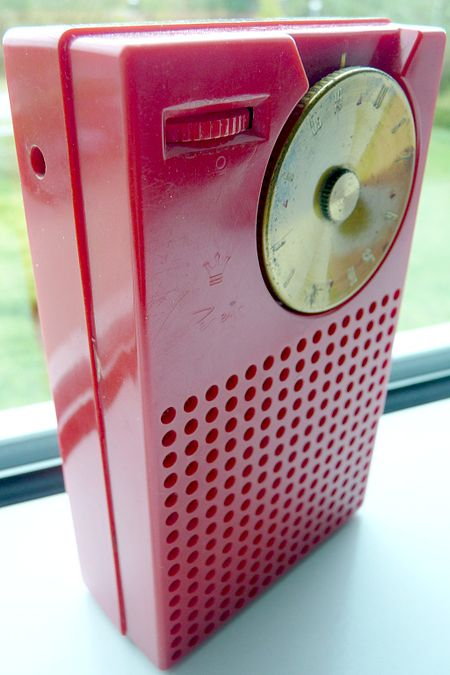

在晶体管发明以后，这家公司推出了一个叫做Regency TR-1的袖珍晶体管收音机，仅售49.95美元，一年就卖出了10万台。
尝到甜头的德州仪器从此坚定地走向了科技公司的道路。

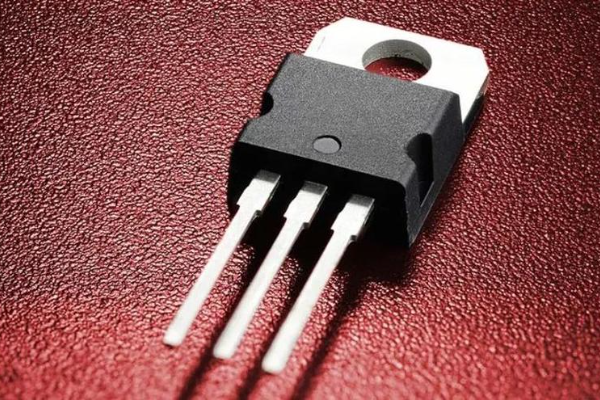

晶体管是贝尔实验室发明的，用于取代笨重且昂贵的真空管，它由半导体制成，体积小，价格便宜，用电量仅有真空管的千分之一，并且发热量很小。
但是，电子设备需要用到各种器件：晶体、电阻、电容等，这些器件大小不一，并且非常笨重，它们被各自制造出来然后再互相连接，在连接点，工人们必须进行手工焊接才行。
一个地方出错，整个设备都无法工作，在当时有个专有名词“Tyranny of numbers”来描述这个问题。

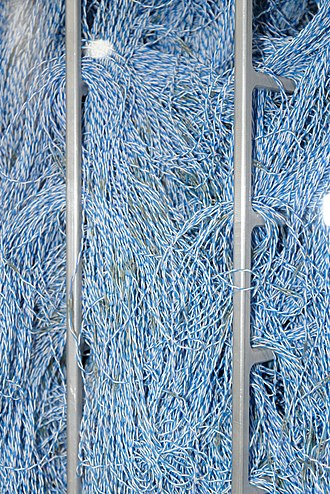

（超级计算机Cray-1包含50英里的电线）
美国军方想了一招叫做“Micro-Module program”，做法很简单，把每个电子零件的大小及形状统一，这样连接工艺就可以标准化了。
德州仪器就在这个计划当中。
但是刚刚加入德州仪器的基尔比觉得这个方法不好，决定找一个替代方案。
7月的达拉斯非常炎热，1958年夏天更是创造了历史记录，按照惯例，公司都要求员工在7月份休假，应对酷热的天气。
但是基尔比刚进单位，假期不够，只能苦命地呆在办公室，继续干活儿。
也许是无人干扰，基尔比可以深入思考，他的创造力爆发了。
为了解决互联问题，大家的通常思路是找到最好的（也是最贵的）材料，使得每个组件都小型化。
基尔比确认为：为什么不用同一种材料（半导体）制造所有组件，然后让整体更小，更便宜呢？

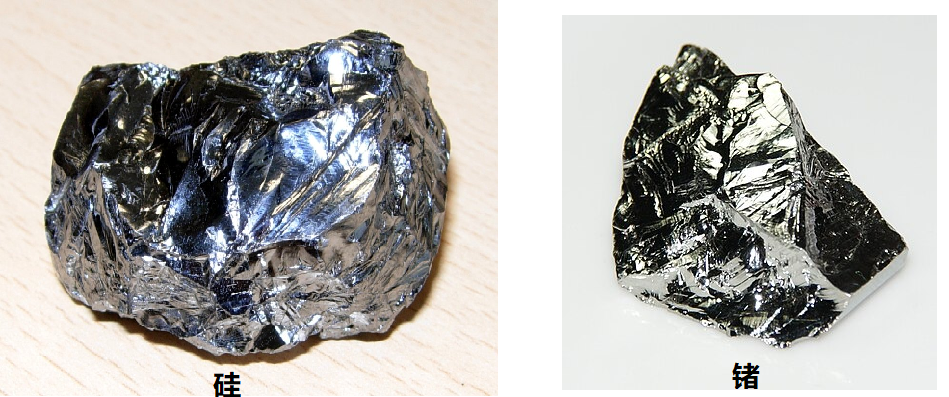

最好的电阻器使用碳等材料做的，但硅和锗也可以做到这一点。
最好的电容器是由陶瓷制成的，但再次是半导体。
纯导体如金和银可以导电，但硅和锗也可以。
并且硅就是沙子啊，地球上无穷无尽，价格极其便宜。

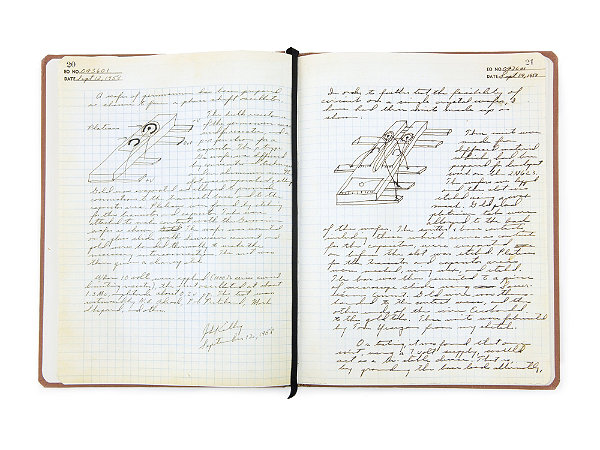

1958年7月24日，拼图渐渐成形，基尔比在笔记本中写道：由很多器件组成的极小的微型电路是可以在一块晶片上制作出来的。由电阻、电容、二极管和三极管组成的电路可以被集成在一块晶片上。
当其他人专注于零件小型化和性能优化时，基尔比找到了新路：把一般性能的零部件集成在一起，设计可以大规模制造的电路。
光有理论不行，还必须得把它做出来。
领导休假回来，基尔比向领导作了汇报，领导半信半疑：你做个东西出来看看？

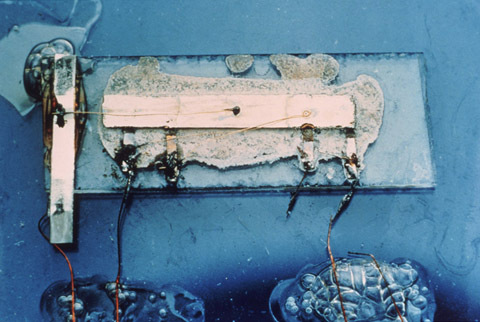

1958年9月12日，基尔比真的搞出来一个东西，这个东西看起来非常粗糙，就像是用锗拼凑而来。
这个图看起来很大，实际上，它只有这么大：
电路的功能很简单，就是产生一个正弦波。
基尔比做了一个演示，包括德州仪器董事长在内的几位高管都参加了。
基尔比按下开关，示波器屏幕上会出现一条无休止的正弦曲线。
功能简单，设备简陋，但大家意识到：基尔比取得了重大突破。
这可能是一个划时代的发明，是人类历史上第一个集成电路！
2
德州仪器迅速将基尔比的发明申请了专利，并且对外进行了展示。
奇怪的是，集成电路并没有引发多大的轰动。
当时甚至出现了反对的意见：
“集成电路没有充分利用材料特性，半导体根本不是最好的电阻材料。”
“晶体管这么好的器件不应该和器件在一个材料上混用。”
更有甚者，很多大公司的人认为：“集成电路会让很多电路设计工程师失业！”
历史是多么相似啊，就像汽车出现要代替马车一样，新事物的出现总会遇到极大的阻力。
等到集成电路一统天下，大家会发现，那些工程不但不会失业，需求反而会大大增加，因为市场变成了原来的百倍，千倍。
1962年9月12号，美国总统在休斯敦的莱斯大学发表了一个著名的演讲：We choose to go to the Moon。
计划在60年代就把人送上月球并安全返回。
这个计划让NASA一下子释放出了海量的资金支出。
登月计划的制导系统，遥测系统，红外跟踪都需要都需要执行大量的计算，但是火箭载荷有限，每一磅的载荷都需要五磅的推进剂来支撑。
集成电路的优势立刻就凸显了出来，美国政府主导了整个集成电路的市场。
等到阿姆斯特朗在月球上迈出他的第一步，阿波罗项目已经购买了超过100万块集成电路，大规模的采购使得价格从32美元降低到了8美元，并且持续下降，1971年，价格已经低至1.2美元。
集成电路取代了晶体管，成为市场的主流。
1971年，一家叫DataPoint的公司请Intel定制一个微处理器，这时的Intel比较“搞笑”，它把自己定位为一个存储业务的公司，因为：每个终端只能有一个处理器，但是可以有无限量的内存。
所以Intel不想接这个业务，CEO罗伯特·诺斯说：处理器是没啥用的产品，只有DataPoint资助开发，并且把产权转移给Intel我们才做。
DataPoint答应了这些条款，这被科技界认为是最糟糕的一次商业决策。
Intel设计的8008微处理器，开启了一个1000亿美元的市场，并且成为了这个市场的主宰者。
微处理的出现，开始让计算机走向千家万户。
3

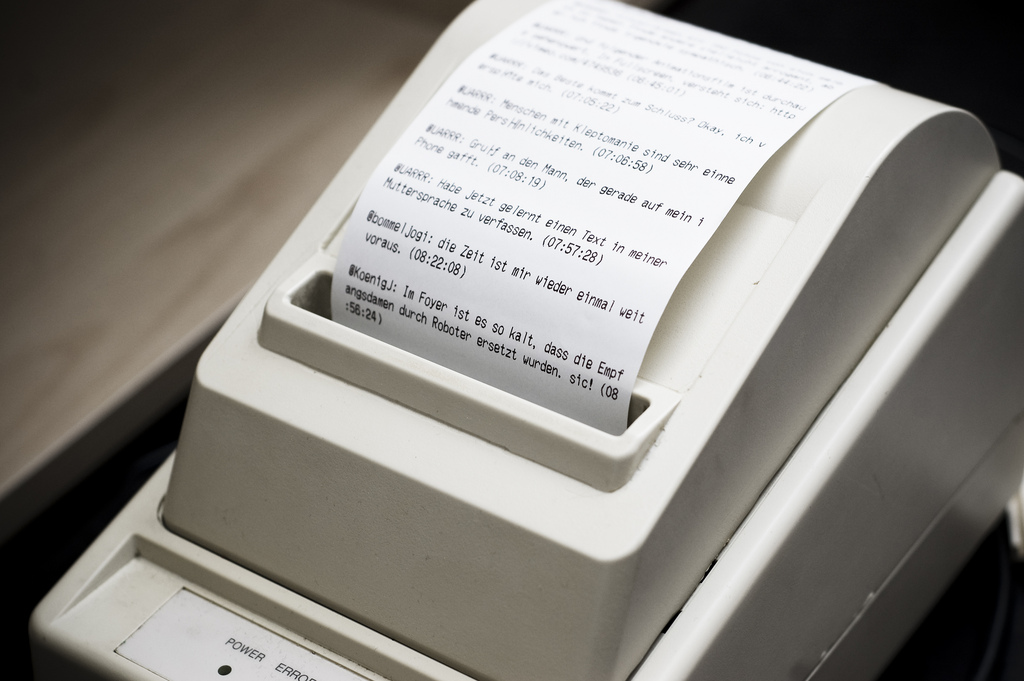

发明了集成电路之后，基尔比并没有止步不前，他后来又发明了手持式计算器和热敏打印机。
基尔比获得了无数的荣誉：国家科学奖、国家技术奖、美国国家工程学院奖章，国家发明家名人堂。
2000年，集成电路问世42年后，基尔比因“为信息时代奠定了基础”，获诺贝尔物理学奖。
德州仪器的集成电路设计实验室也以他的名字命名：Kilby Labs。
2005年，基尔比在德州达拉斯市的家中与世长辞，享年81岁。
这一年，集成电路已经由一块简陋芯片，发展成为总销售额高达4000亿美金以上的庞大产业。
随着时间的流逝，集成电路越发重要，电脑、手机、汽车、冰箱、洗衣机、电视、打印机......到处都有它的身影。
集成电路的发明，正式标志人类社会全面进入“硅文明”时代的大门，它的出现，不亚于蒸汽机之工业文明。
晶体管的发明者之一的巴丁甚至一针见血的指出道：集成电路为“车轮子”之后最重要的发明。
4
最后，必须说一下集成电路的专利之争。
在基尔比发明集成电路的时候，“八叛徒”创立的仙童公司也在独立进行半导体研究，霍尔尼发明了重要的平面工艺，诺伊斯也想到了用同一个硅晶片制作各种器件，并且用平面工艺进行连接。
但是德州仪器已经公布了基尔比的发明，诺伊斯大受震动，感觉自己下手晚了。

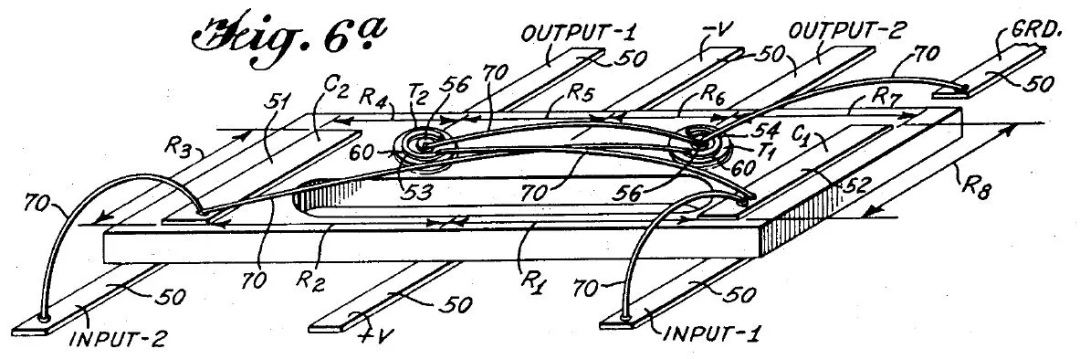

他去专利局查看基尔比的专利申请，发现其中是有缺陷的，尤其是线路像蜘蛛腿从两边伸出，这些飞线缺乏实用价值，无法大规模生产。
而自己的平面工艺，可以彻底消灭这些飞线：
于是，诺伊斯把自己的想法也申请了专利。
这引发了德州仪器和仙童之间长达十年的诉讼，最终双方和解，交叉授权。
“利益”可以“排排座，分果子”，但“名器”却不易调和。
谁是真正的第一发明人？
德州仪器认为：诺伊斯所做的只是将基尔比的发明产品化而已，根本不是什么“发明”。
而在仙童看来，基尔比的发明毫无实用价值，简陋得根本不能看，如同“狗shi”一般，根本就称不上是“集成电路”。
即使在仙童内部，第一个发明人的名分也难以确定，诺伊斯的“构想”来源于赫尔尼发明的平面处理工艺，而拉斯特则是将这一“构想”变成产品的人，发明人到底是谁？
其实，所有的发明创造都离不开团队合作，如果把功劳都记录在一个人头上，对团队其他人不公平。但是把荣誉归功于集体，某些人的躺赢又会挫伤关键人物的积极性。
所谓的第一发明人，无非是在合适的时间做了合适的事情，而恰巧被大众所熟知而已。
世界上第一个电子计算机ENIAC小组的主要负责人是艾克特和莫奇利，但是冯·诺伊曼在火车上写了一份报告，被戈德斯坦上校大笔一挥，写上“冯·诺伊曼报告”的字样，从此“冯·诺伊曼架构”这个名称全球流行，有几个人知道艾克特和莫奇利呢？
全文完，如果觉得不错的话，点一个“在看”或者“赞”吧！
