CAD 通过弧端点及圆心，求该弧凸度

最新推荐文章于 2024-08-21 15:59:14 发布

codedecipher

最新推荐文章于 2024-08-21 15:59:14 发布

阅读量595

点赞数

分类专栏： cad二次开发文章标签： cad lisp 图形学

本文链接：https://blog.youkuaiyun.com/codedecipher/article/details/105945319

版权

cad二次开发专栏收录该内容

6 篇文章

订阅专栏

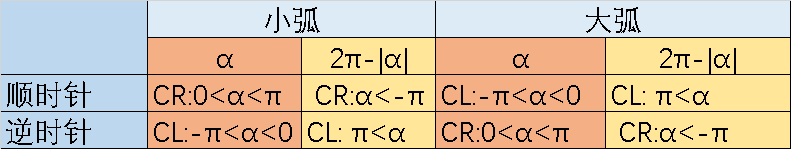

弧的几种情况

CR表示，圆心在射线AB的右边。CL，圆心在射线AB的左边

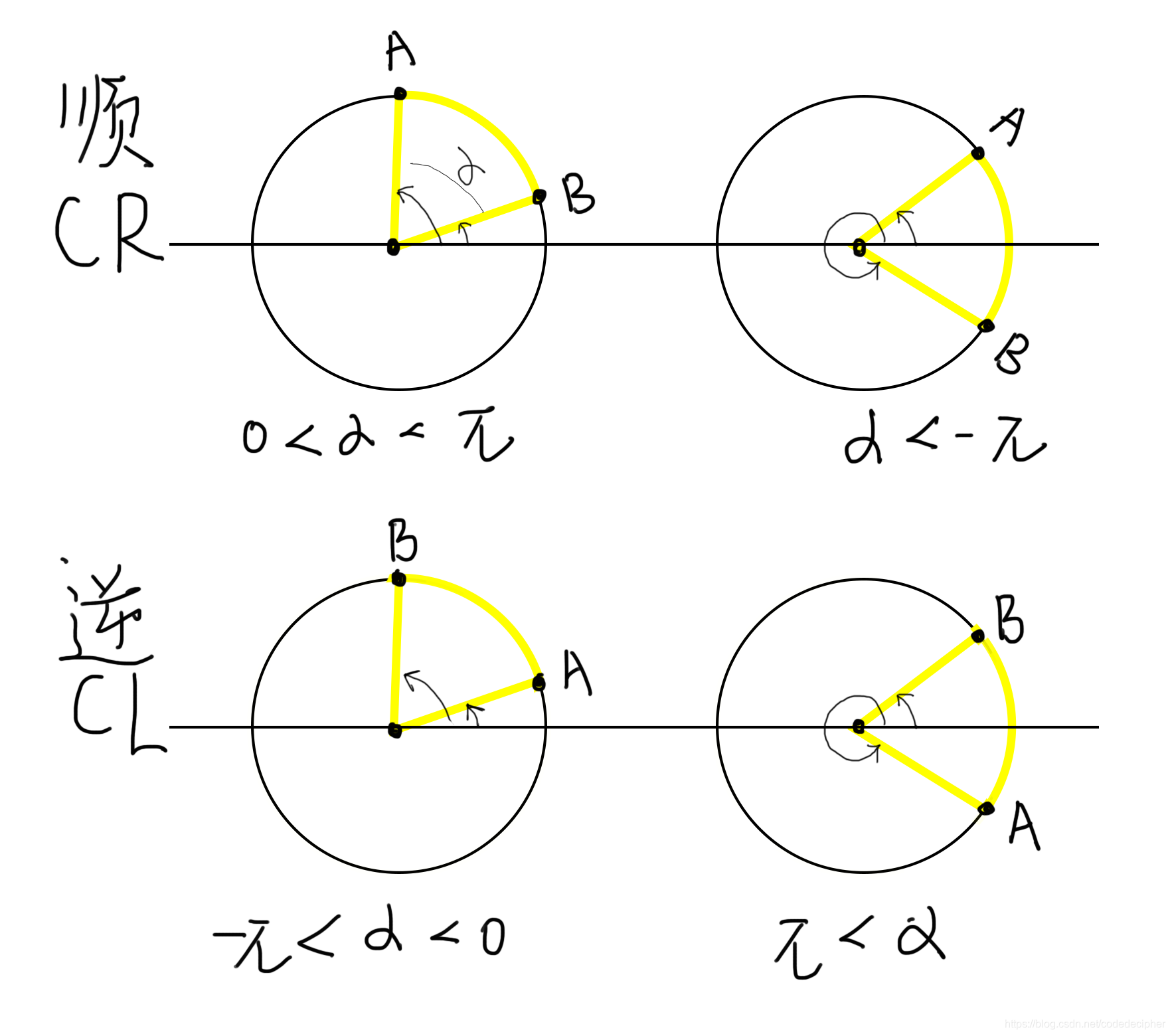

小弧

在这里插入图片描述

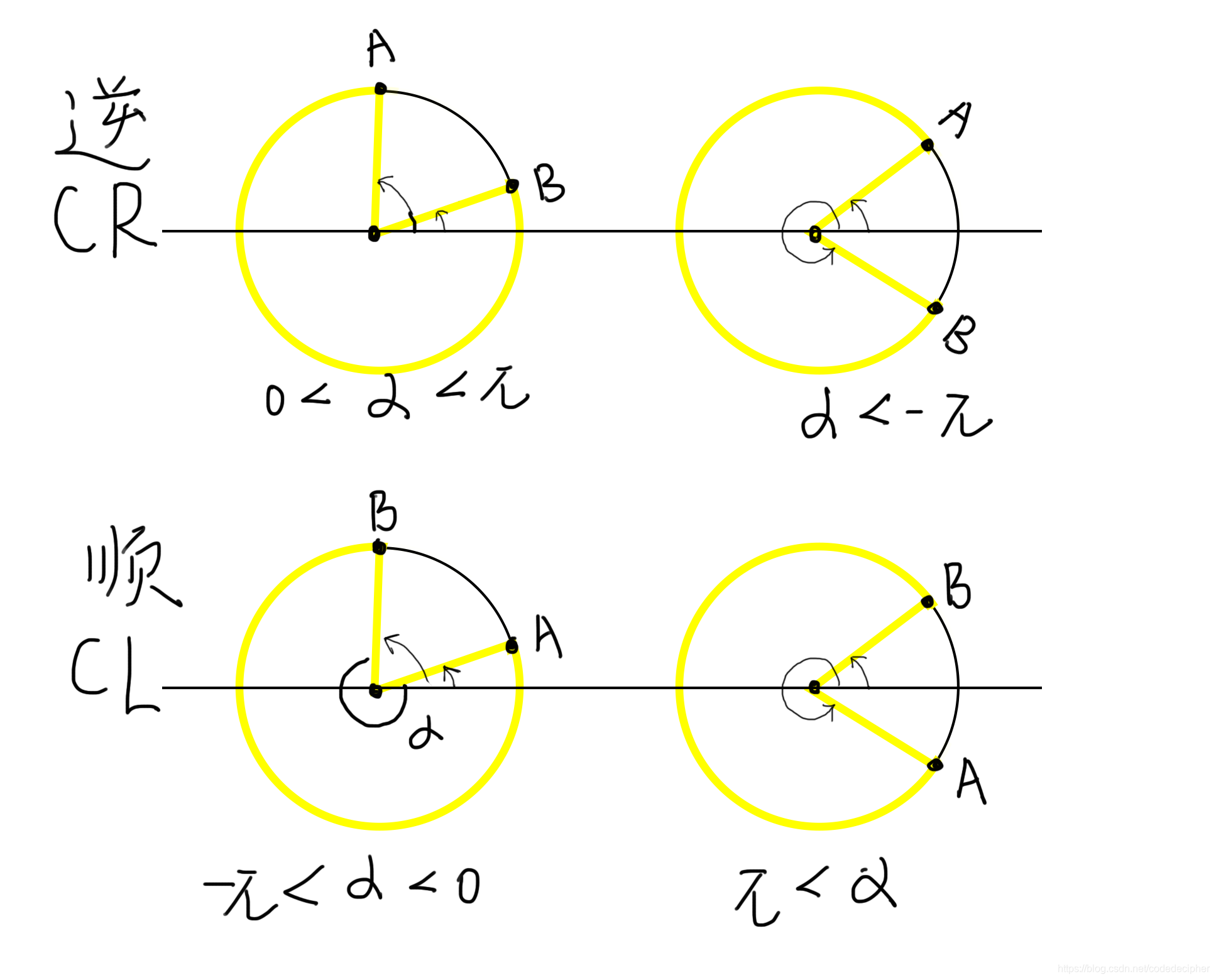

大弧

在这里插入图片描述

！只通过弧端点与圆心不能描述一段弧，需要确定顺时针还是逆时针。

(cond ((or (and (< bulge 0) (> h r)) (and (> bulge 0) (< h r)))

			(progn
				(setq x0 (- (* (car vecAC) (cos beta)) (* (cadr vecAC) (sin beta))))
				(setq y0 (+ (* (cadr vecAC) (cos beta)) (* (car vecAC) (sin beta))))

			  )

	       )
		((or (and (> bulge 0) (> h r)) (and (< bulge 0) (< h r)))

			(progn
				(setq x0 (+ (* (car vecAC) (cos beta)) (* (cadr vecAC) (sin beta))))
				(setq y0 (- (* (cadr vecAC) (cos beta)) (* (car vecAC) (sin beta))))

			  )

	       )


	      )
