光学设计基础Zemax联动

主要针对离轴系统

对于离轴系统经常要使用到偏心和倾斜，偏心Decenter、倾斜Tilt
1、偏心
Decenter-x:X方向偏心 ， 即镜子在X方向上有位移，与主光线不对心，朝x方向有偏移。
Decenter-y:Y方向偏心，即镜子在Y方向上有位移，与主光线不对心，朝y方向有偏移。
Decenter-z:Z方向偏心，即镜子在Z方向上有位移，注意，因为Z轴是光线传播的方向，所以延光线传播的方向来回位移不会带来偏心，只会影响镜子之间的空气间隔，因此Decentert-z其实就是thickness。因此在Optic studio中没有单独设置Decenter-z的这一项，用thickness替代，

2、倾斜
Tilt-x, X方向倾斜，即镜子绕X轴产生一定的倾斜。
Tilt-y, Y方向倾斜，即镜子绕Y轴产生一定的倾斜。
Tilt-z, Z方向倾斜，注意，因为z轴为光轴的传输方向，因此绕z轴的倾斜，相当于对镜子进行自旋，对于回转对称的镜子没有任何影响，而对于自由曲面，即非旋转对称镜子会产生一定的影响。

3、偏心和倾斜的设置
对于给光学系统设置偏心和倾斜可以在Optic studio中这样设置：

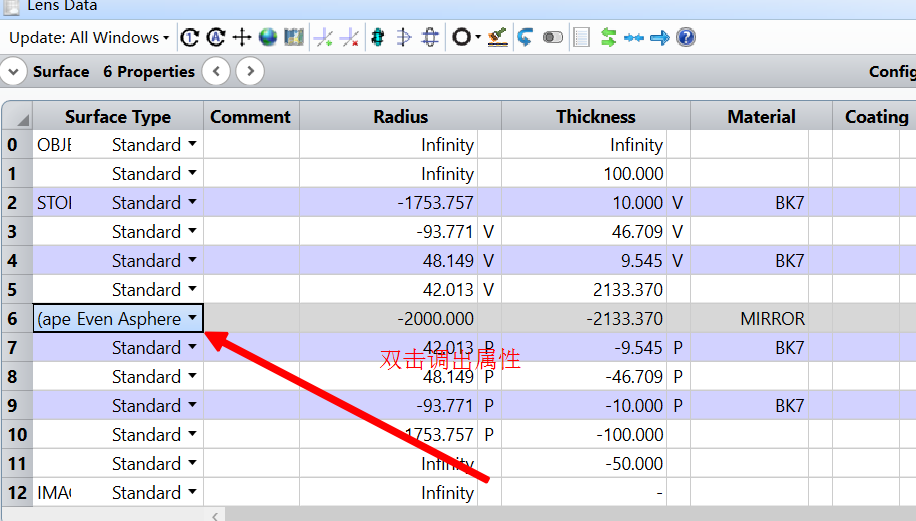

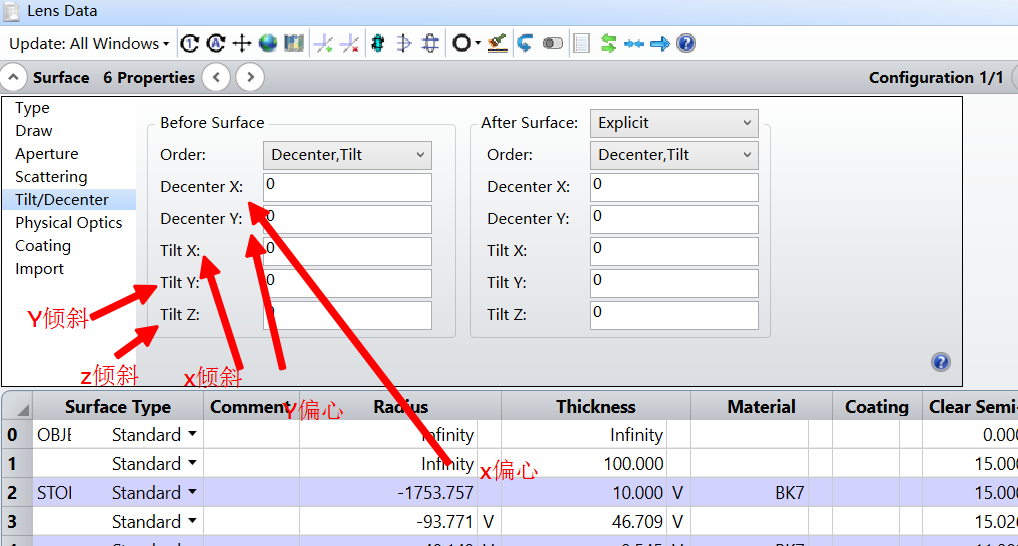

双击面形，弹出该面对应的属性，在Decter和Tilt选项中进行设置

这里是一个例子

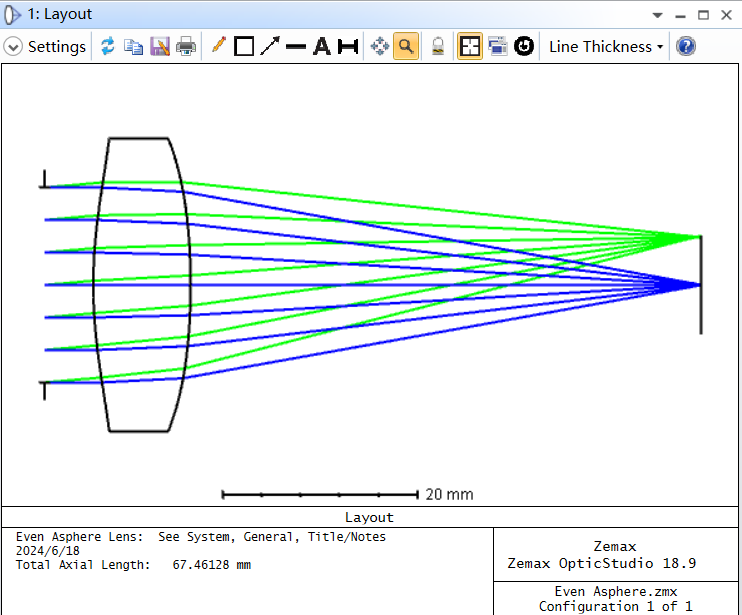

让像面倾斜45度，首先是无倾斜的
