本文介绍了使用 MATLAB 设计并网微电网系统的过程，包括光伏面板选择、最大功率点跟踪（MPPT）技术，如P&O方法，DC/DC转换器和逆变器设计，以及在 MATLAB 中进行谐波分析的步骤。重点讨论了微电网中各个组成部分的作用和设计考虑，以及如何通过 MATLAB 进行仿真和优化。

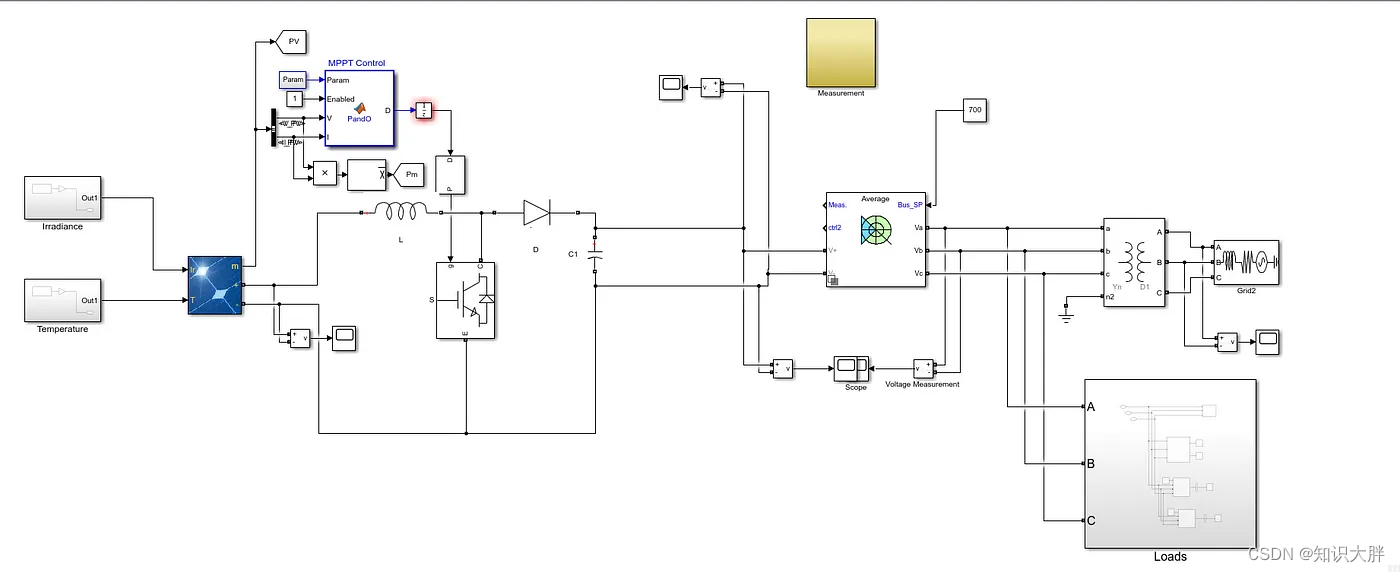

在典型的太阳能光伏 (PV) 系统中，太阳能光伏阵列用于发电，DC/DC 转换器用于升压。最大功率点跟踪器（MPPT）用于使光伏阵列工作在光伏阵列功率电压特性中的最大功率提取点。有一个并网逆变器用于 DC/AC 转换和输出电压控制器以保持与电网的同步。除此之外，还必须设计并网逆变器端子处的输出滤波器和直流母线上的直流链路电容器，以滤除因逆变器切换而产生的高次谐波。

在这里插入图片描述
在这里插入图片描述

光伏面板选择

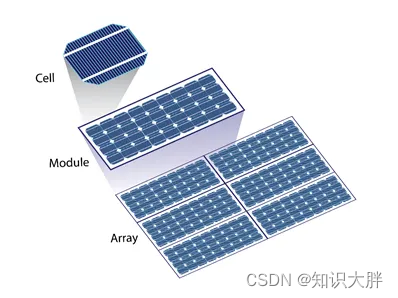

光伏阵列由串联或并联的光伏组件组成，每个组件由串联连接的单个太阳能电池组成。太阳能光伏阵列的典型布置如图所示

太阳能光伏阵列布置
MATLAB Simulink 有一个 PV 面板模型，其中包含一个商用太阳能 PV 面板库。它包括关于辐照度和温度变化的铭牌数据和 PV 特性。对于此设计，我们选择了Canadian solar (CS6X-310P)型号 ，并且具有宽范围的输出电压。该模块的主要特性如下表所示
