YashanDB逻辑存储结构

YashanDB通过提供逻辑存储结构，使数据库存储空间管理更加灵活快捷。与物理存储结构不同，逻辑存储结构对操作系统是透明的，所有的访问都需要通过数据库提供的接口。

段页式存储结构

YashanDB段页式存储主要包括：

• 块（Block）：数据存储的最小逻辑单元，例如数据块、索引块、undo块等。
• 区（Extent）：由一组物理上连续的数据块组成，可以提高空间管理的效率。
• 段（Segment）：每个数据库对象至少包含一个数据段。空间上由若干数据区组成。包含表段、索引段、 回滚段等不同类型的段。
• 表空间（Tablespace）：数据库划分的逻辑单元，包含若干数据库对象，例如表、索引、视图等。

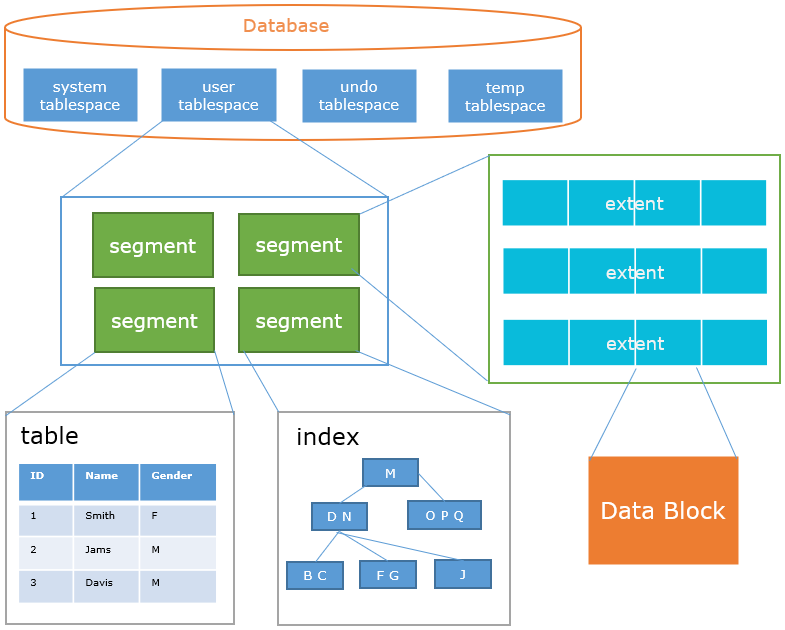

段页式存储结构不同部分之间的关系如下图所示，其中Data Block与物理存储结构中数据文件的物理数据库一一对应。

块

数据块是YashanDB最小的逻辑存储单元，也是I/O的最小单位，数据块大小由参数DB_BLOCK_SIZE决定。YashanDB支持8K、16K、32K三种不同大小的数据块。

块类型

YashanDB包含不同用途、不同类别的块，常见的块类型包括：

• HEAP Block：用于存储heap表数据的块。

• BTree Block：用于存储btree索引数据的块。

• undo Block：用于存储历史版本数据的块。

• Space Head Block：表空间头的块。

• LOB Block：用于存储大对象类型的块。

• Xact Block：用于存储事务信息的块。

块格式

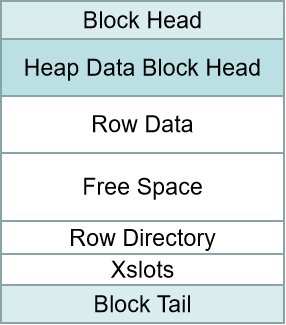

以HEAP数据块为例， 一个数据块包含以下几部分：

• 块头：数据块的物理位置信息，块类型等信息。

• HEAP块头：数据块上的行数，事务条目数，空闲空间信息。

• 行数据：以行为单位组织的数据。

• 空闲空间：页面上可以用来写入数据的连续空间。

• 行目录：描述每个行在数据块上的位置。

• 事务：描述更新数据块的事务信息。
