嵌入式通信协议——IIC（学习笔记）

目录：

一、简介

二、硬件介绍

三、特点

四、通信过程

        1、起始信号和停止信号

        2、数据传输

                1、（7bit地址位）

                 1）主设备发送，从设备接收

                2）从设备发送，主设备接收

                3）先发送后接收/先接收后发送

        2、特殊从地址（保留地址）

         3、（10bit地址位）

        1）主设备发送，从设备接收

        2）从设备发送，主设备接收

---

一、简介

        IIC（Inter-Integrated Circuit），是IICBus简称，中文集成电路总线，它是一种串行通信总线。正确读法应该是I-方（square）c。

        IIC由飞利浦所制定，属于串行、多主从架构的通讯协议，目前由NXP继续维护此规范。

        基于IIC的其他标准或应用：

                SMBus（System Management Bus）

                PMBus（Power Management Bus）

                IPMI（Intelligent Platform Management Interface）

                ATCA（Advanced Telecom Computing Architecture）

                DDC（Display Data Channel）

二、硬件介绍

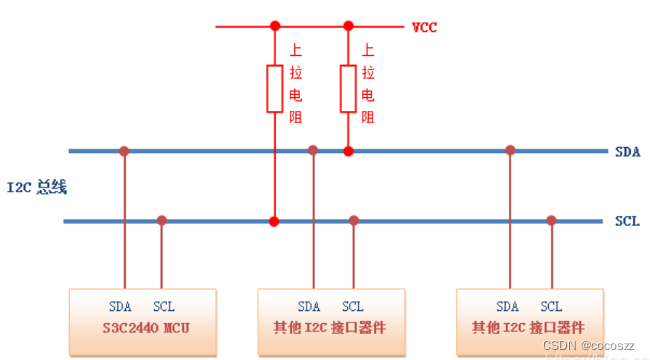

        I2C串行总线有两根信号线，一根SCL（时钟线），一根SDA（数据线）。I2C属于串行同步半双工通信。



         为了避免总线信号的混乱，要求各设备连接到总线的输出端时必须时开漏输出（OD）或集电极输出（OC）。设备上的串行数据线SDA接口是双向的，输出电路用于总线上发送数据，输入电路用于接收总线上的数据。

        I2C总线通过上拉电阻接电源正极。当总线空闲时，两根线均为高电平。接到总线上的任一器件输出的低电平，都将使总线的信号变低，各器件的SDA和SCL都是线与的关系。

三、特点

        1、由于接口直接在组件上，因此IIC总线占用空间比较小，减少了电路板的空间和芯片管脚数量，降低了互联成本。

        2、支持不同速率的通信速度，标准速度（最高速度100KHz），最快（最高400KHz）

        3、具有多机功能，任何能够发送和接收的设备都能成为主总线，但同一时间只能有一个主线。

        4、I2C主设备功能：主要产生时钟信号（起始信号和停止信号）

        5、I2C从设备功能：可编程的I2C地址检测，停止位检测。

四、通信过程

        1、起始信号和停止信号

                起始信号：SCL = 1 ，SDA 由高变低
