Workbench快速绘制细小网格

Workbench快速绘制细小网格
1、导入模型，geometry表格连线
在这里插入图片描述

2、进入DM编辑检查模型
在这里插入图片描述

3、进入mesh开始生成网格
在这里插入图片描述

如果，对网格没有大小没有太精细的的需求，一般采用自动生成网格
自动生成网格：
在这里插入图片描述

得到比较粗糙的网格
在这里插入图片描述

如果要快速生成比较细小的网格：可以采取调节网格大小等的方式

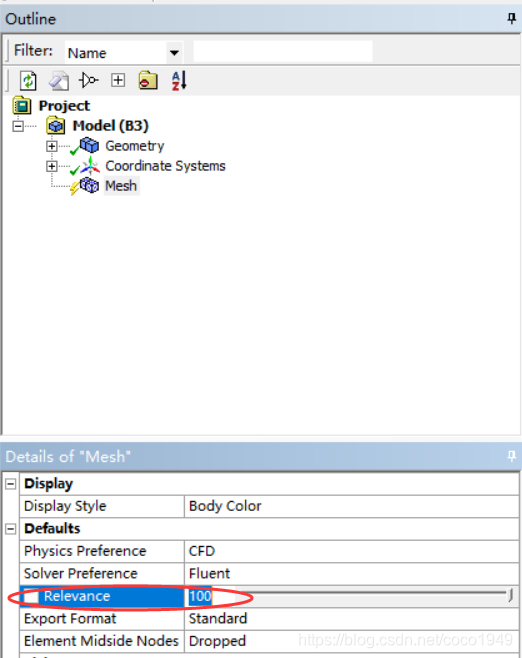

将适当relevance改为100
在这里插入图片描述

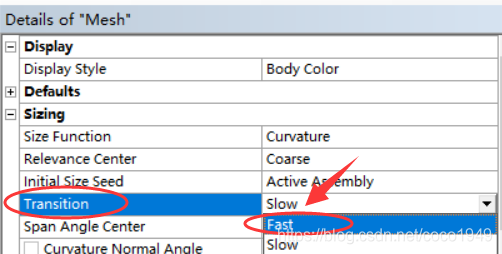

将（过渡、转变）transition调节为fast
在这里插入图片描述

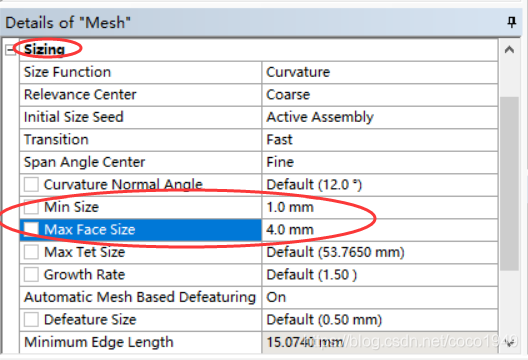

将sizing打开，调节网格最小为1mm，最大为4mm
在这里插入图片描述

右键点击mesh—update或者generate刷新
在这里插入图片描述

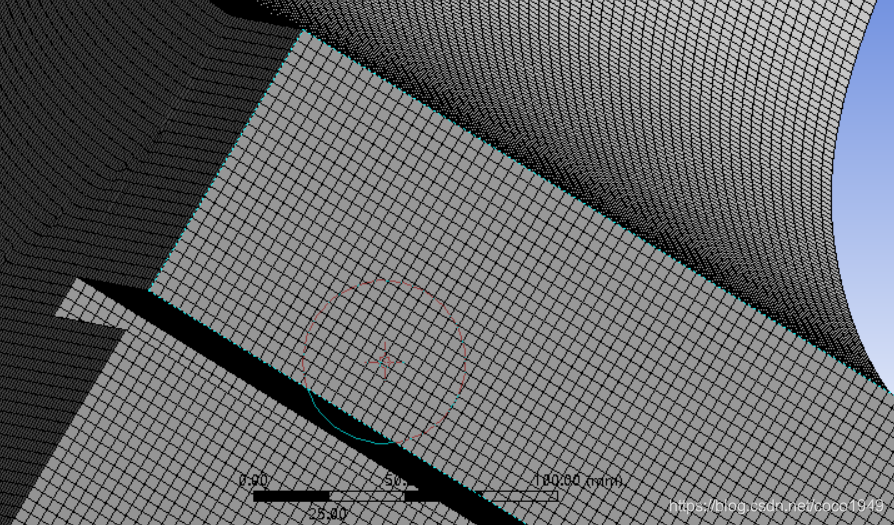

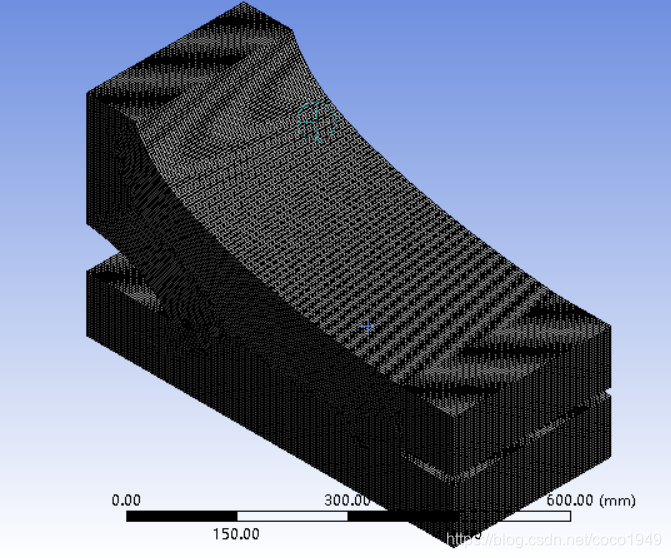

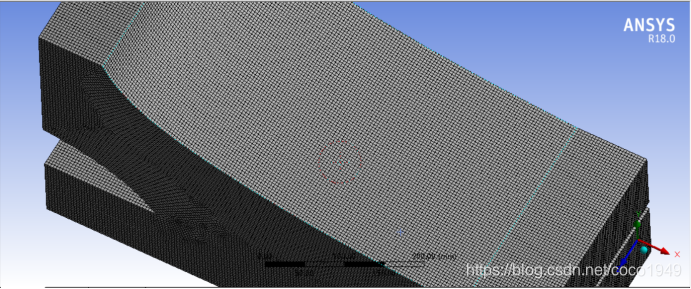

这是可以发现网格生成的非常快，且比较细小

在这里插入图片描述
在这里插入图片描述
