solid works 组合删减的应用（布尔运算）

组合删减的应用（布尔差运算）

简述：
布尔运算：借两个简单的对象产生一个复杂的对象
本片采用布尔运算中的“差运算”：第一个物体减去与第二个物体相交叠的部分，同时除掉第二个物体。
此篇我们以创建一个中间空心的风道为例
思路：
1、建模保存：将风道模型保存1
2、复制更改：将该风道等距扩大几毫米，拉伸为全部实心体
3、重命名：将拉伸完的实体重命名2、保存
4、插入：将保存模型1插入到模型2中，并将坐标原点重合
5、删减：插入特征组合，删减实体

1、建模保存：坐标原点在模型一顶角上，将风道模型保存1

2、复制更改：将该风道模型1等距扩大几毫米，拉伸为全部实心体模型2

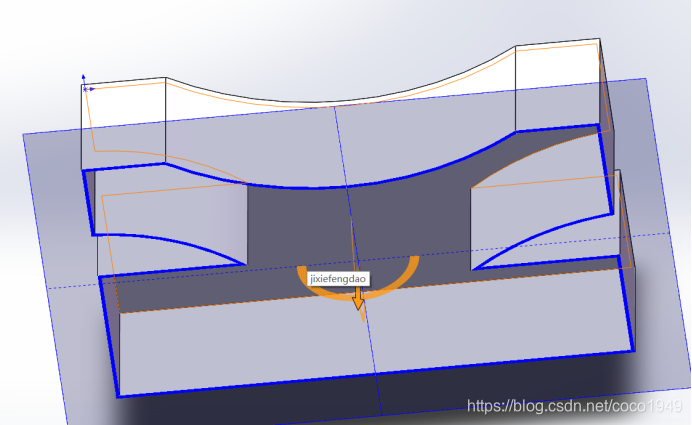

选中一个平面，草图绘制，等距实体，距离为5mm

特征：凸台拉伸，两个方向：左5，右305

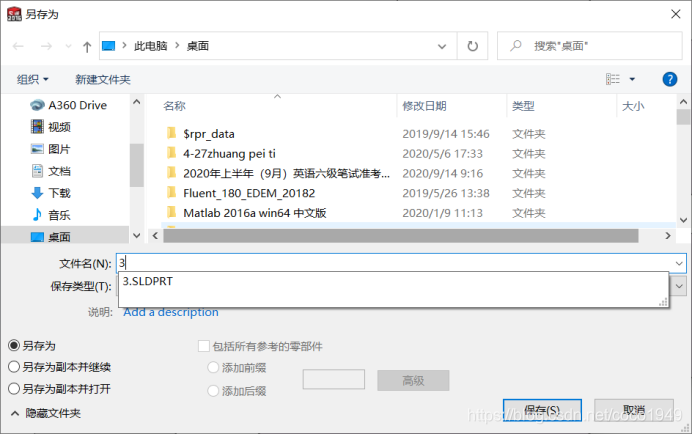

3、重命名：将拉伸完的实体重命名2、保存

4、插入：将保存模型1插入到模型2中，并将坐标原点重合

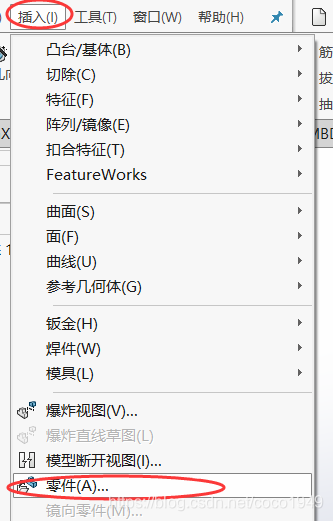

点击插入—零件

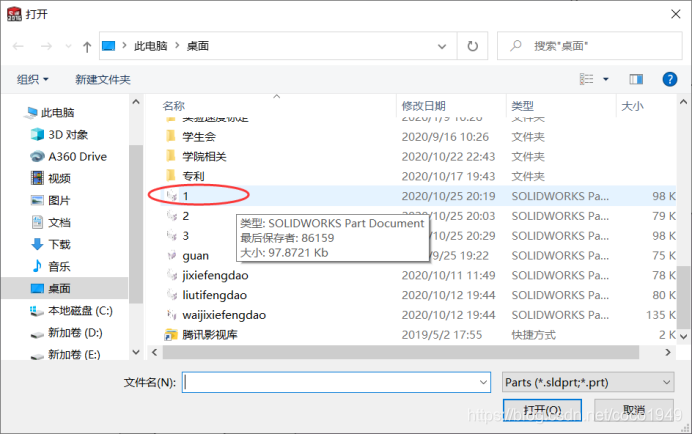

浏览找到刚刚保存的风道模型1

将插入的黄色零件放到坐标原点上去

放到一块了看不出来

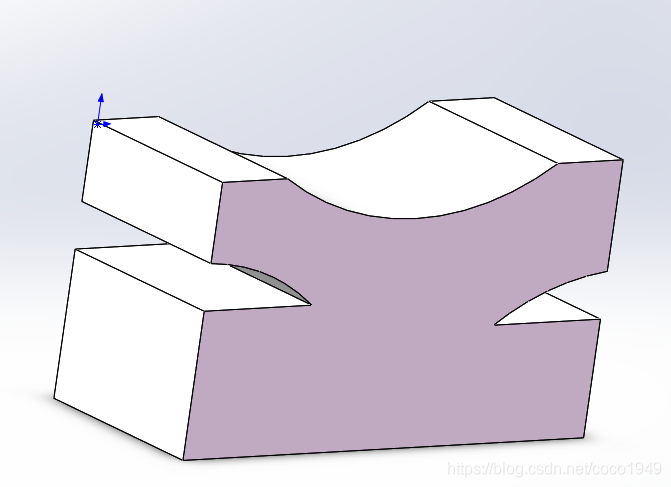

我们剖开来看很明显放进去了

5、删减：插入特征组合，删减实体

注意要保持上一步剖开的视图这样才可以选零件，这样有层次感

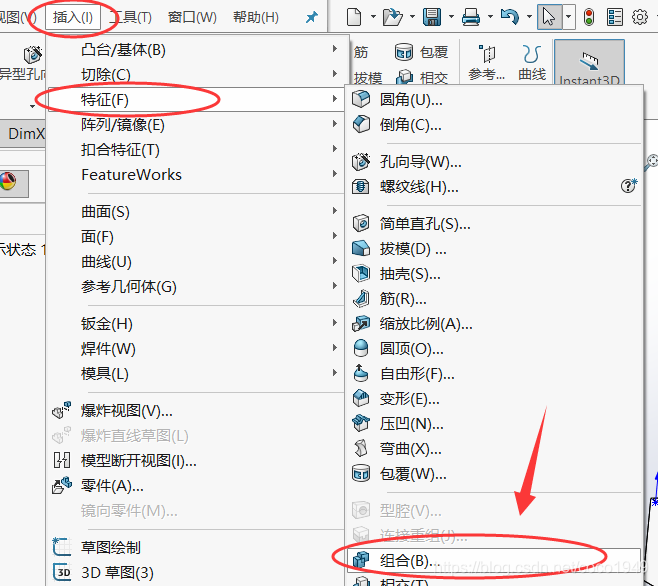

插入—特征—组合

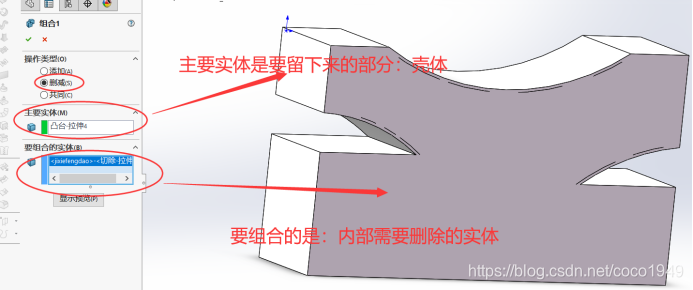

点击删减----主要实体（要留下来的）选壳体；组合实体选（要删除的）：内部要删除的实体（流体风道）

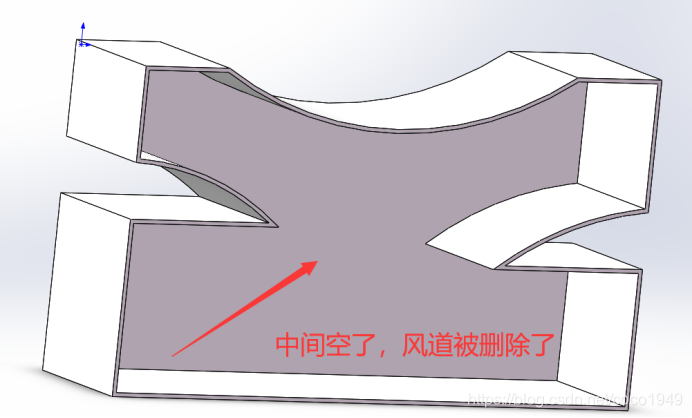

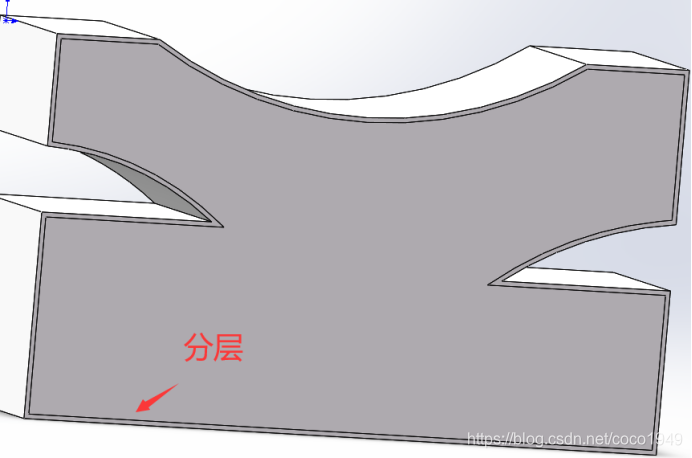

点击确认可以观察到
