STC15W4K58S4 PCA模块的使用方式1：捕获模式

 PCA模块的应用方式1：捕获模式-----用于扩展外部中断

部分内容摘自《51单片机轻松入门---基于STC15W4K系列》---李友全 编著



CCP/PCA/PWM模块，其实是一个模块，通过软件不同的设置可以实现不同的功能。

1.外中断(PCA模块的捕获功能，也就是扩展外部中断)

2.定时器(扩展一个外部定时器)

3.高速时钟输出

4.PWM脉宽调制

功能1：捕获功能，用于扩展外部中断

对于15W4K58S4单片机，它的PCA模块有两个，输出管脚分别是：

CCP0---P1.1

CCP1---P1.0

对于15W4K60S4 还要多出一个通道：

CCP2---P3.7

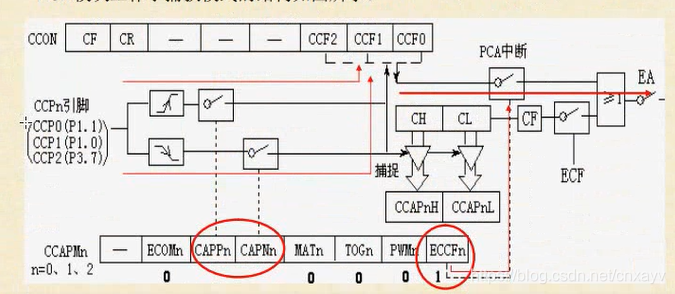

PCA模块的电路如图所示：

电路图的解读：

其中，红色标示的部分就是PCA模块中与捕获功能相关的寄存器位。

 是上升沿触发

 是下降沿触发

 是控制开关，也就是寄存器的控制位

上升沿和下降沿触发分别由两个开关控制，即寄存器中的控制位CAPPn和CAPNn。其中，CAPPn是正跳变（上升沿）捕获开关，CAPNn是负跳变（下降沿）捕获开关。

当开关闭合时，也就是寄存器的相应位设置为1时，如果管脚上有正跳变或是负跳变，则中断标志位被置位。此时，如果PCA中断开关闭合，即ECCFn=1（允许产生中断位置位），并且总中断EA=1，那么将产生捕获中断，程序将跳转到PCA中断服务子程序处，即interrupt 7处。

相关寄存器：

PCA比较/捕获寄存器CCAPMn

Bit	7	6	5	4	3	2	1	0
位	-	ECOMn	CAPPn	CAPNn	MATn	TOGn	PWMn	ECCFn

CAPPn：上升沿触发，即正跳变触发

0：禁止捕获正跳变

1：允许捕获正跳变

CAPNn：下降沿触发，即负跳变触发

0：禁止捕获负跳变

1：允许捕获负跳变

ECCFn：PCA中断允许位

0：禁止响应中断

1：允许响应中断

PCA控制寄存器CCON

Bit	7	6	5	4	3	2	1	0
位	CF	CR	-	-	-	CCF2	CCF1	CCF0

CCF2：PCA模块2中断标志位

CCF1：PCA模块1中断标志位

CCF0：PCA模块0中断标志位

注意，当响应中断时，这些标志位不会被硬件自动清除，需要由软件清零。

例题：利用PCA模块扩展2路外部中断

将P1.0（PCA通道1的外部输入）作为上升沿/下降沿都可触发的外部中断。当中断产生时对P0.0取反。

将P1.1（PCA通道0的外部输入）作为下降沿触发的外部中断，当中断产生时，对P0.1取反，P0.0/P0.1连接LED灯指示状态。

#include "STC15W4K.H"

sbit LED_PCA0=P0^1;

sbit LED_PCA1=P0^0;
void main(void)

{

 CCAPM0=0x11;  //0001 0001 CAPNn=1即下降沿触发中断，ECCFn=1允许PCA中断

 CCAPM1=0x31;  //0011 0001 CAPPn= CAPNn= 即上升沿下降沿均可触发中断

 EA=1;

 while(1);

}

//中断服务程序

void PCA(void) interrupt 7

{

  if(CCF0) //如果CCF0产生中断

  {

    LED_PCA0=!LED_PCA0;  //LED灯取反

    CCF0=0;  //PCA模块的中断标志位不会由硬件自动清除，需要软件清除

  }

 else if(CCF1) //如果CCF1产生中断

  {

     LED_PCA1=!LED_PCA1;

     CCF1=0;

  }

}
