本文介绍了Altium Designer的一些实用操作技巧，包括快捷键初始化、原理图设置、禁止布线在Keepout层画线、铜皮铺设、丝印调整、多根走线、3D元器件创建、网络颜色分配、元器件排列、多层板添加、导入LOGO、开窗操作、等长设置、螺丝孔设置以及打印配置等，帮助用户提升设计效率。

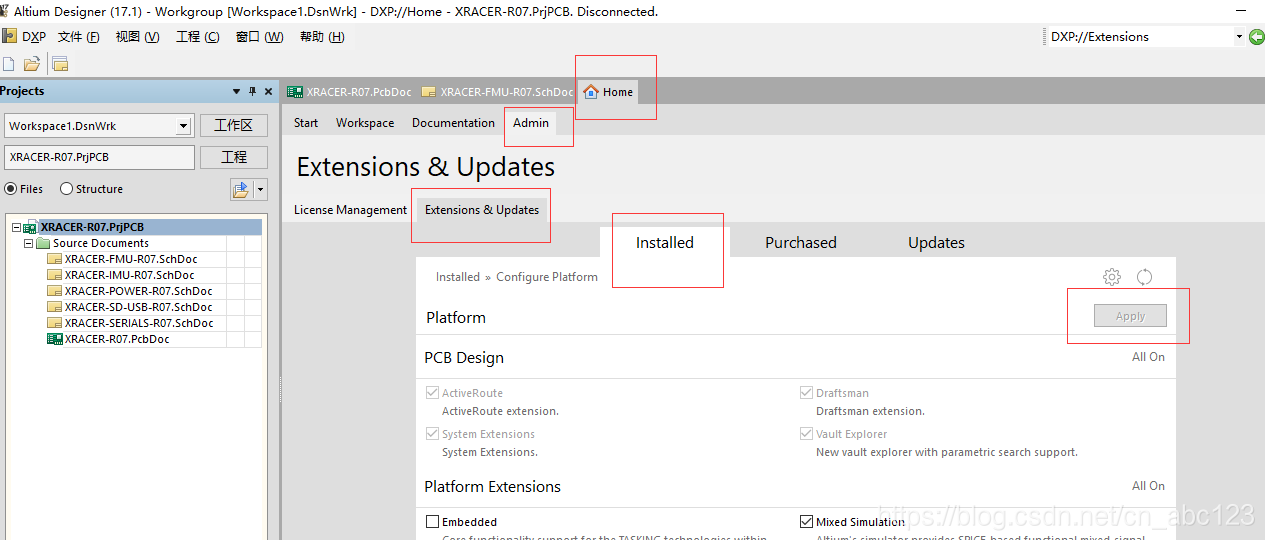

一般安装完软件后,直接安装插件,后期的话可能安装包路径改变不方便,怎么安装不细说。
快捷键有时候容易混乱,这时候我们一般都会直接初始化:
DXP—自定义—工具栏—恢复
1:原理图需要设置的:
工程—工程选项
器件的位号重复： Duplicate Part Designators,
悬浮网络： Floating net labels（Floating power objects也需要），
单端网络： Nets with only one pin。
重复命名网络： Nets with multiple names
AD17版本不能直接在keepout中画线如何解决:
放置—禁止布线—线径 (先选定keepout层 这样就能在此层画线,画倒角等)
AD如何快速铺出漂亮的铜皮:
Shift+S 单层模式 切换到keepout层 框选板框,再切换到TOP/BOT层 —工具—转换—从选择的元素创建铺铜。

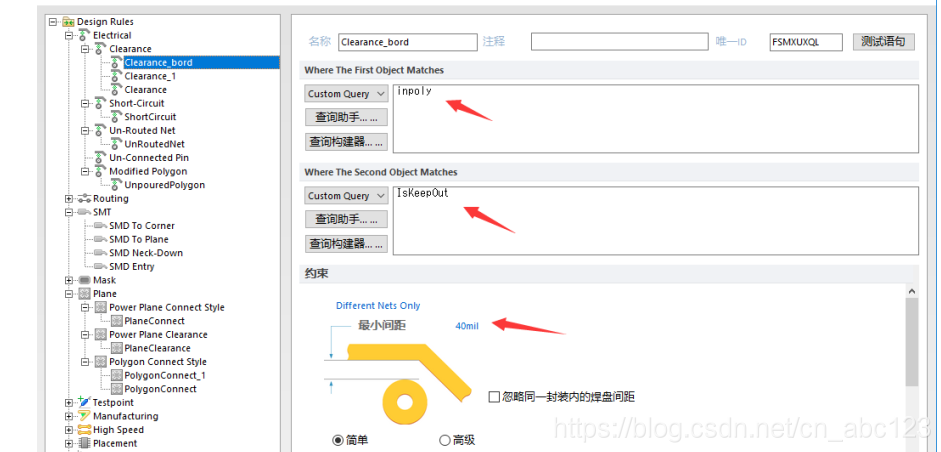

AD铺铜到板边规则的设置:
具体的一些语法要自己详细查 ,不懂可以百度,很多人都会遇到这样的问题
AD快速调整丝印:
首先把丝印全部缩小,调到2mil/10mil 然后框选所有元器件,按A+P 这样就能快速把丝印调到相应位置。
AD多跟走线的方法:
有时候很多线一起出来,我们可以从IC引脚出来一小段,然后通过交互式多跟布线拉出来,这样走线,线宽一致,比较方便。
AD创建几导入3D元器件的方法:
在封装库中选择:放置—3D元件体(后面具体操作就不细说)
AD给网络创建颜色的方法:
