K8S Service服务发现详解在K8S集群中是通过Pod组件来部署应用服务，Deployment组件实现Pod编排管理，Service组件实现应用的访问；图片【Pod】自身的特点是临时的，使用过后直接抛弃的实体，这样在Pod创建和销毁的状态中，会导致IP地址发生变化，即无法使用固定的IP进行应用访问；【Deployment】控制器通过管理ReplicaSet间接实现Pod管理，比如发布方式，更新和回滚策略，维持Pod副本数量，对应用进行快速的编排，但是并没有涉及应用的访问；阅读详情

一、service的概念

在Kubernetes中，Pod是有生命周期的，当Pod的生命周期结束之后，Pod会被重新分配IP。这样就会导致一个问题：在Kubernetes集群中，如果一组Pod(称为backend)为其他Pod(称为frontend)提供服务，那么那些frontend该如何发现并连接到作为backend的Pod呢？

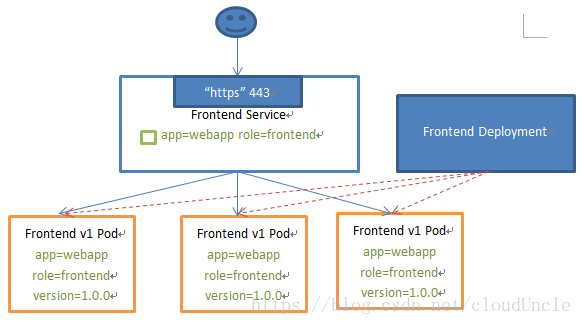

Kubernetes中service是一组提供相同功能的Pods的抽象，并为他们提供一个同意的入口。借助Service，应用可以方便的实现服务发现于负载均衡，并实现应用的零宕机升级。Service通过spec.selector来选取后端服务，一般配合ReplicationController或者Deployment来保证后端容器的正常运行。
在这里插入图片描述
Service能够提供负载均衡的能力，但是在使用上有以下限制：

只提供4层负载均衡能力，而没有7层功能，但有时我们可能需要更多的匹配规则来转发请求，这点上4层负载均衡是不支持的
使用NodePort类型的Service时，需要在集群外部部署外部的负载均衡器
使用LoadBalancer类型的Service时，Kubernetes必须运行在特定的云服务上

二、Service的类型

有以下四种类型：

ClusterIp：默认类型，自动分配一个仅Cluster内部可以访问的虚拟IP
NodePort：在ClusterIP基础上为Service在每台机器上绑定一个端口，这样就可以通过<NodeIP>: NodePort来访问该服务
LoadBalancer：在NodePort的基础上，借助cloud provider创建一个外部负载均衡器，并将请求转发到<NodeIP>: NodePort
ExternalName：把集群外部的服务引入到集群内部来，在集群内部直接使用。没有任何类型代理被创建，这只有kubernetes 1.7或更高版本的kube-dns才支持
ClusterIP
clusterIP主要在每个node节点使用iptables，将发向clusterIP对应端口的数据，转发到kube-proxy中。然后kube-proxy自己内部实现有负载均衡的方法，并可以查询到这个service下对应pod的地址和端口，进而把数据转发给对应的pod的地址和端口
NodePort
nodePort的原理在于在node上开了一个端口，将向该端口的流量导入到kube-proxy，然后由kube-proxy进一步到给对应的pod
LoadBalancer
loadBalancer和nodePort其实是同一种方式。区别在于loadBalancer比nodePort多了一步，就是可以调用cloud provider去创建LB来向节点导流。

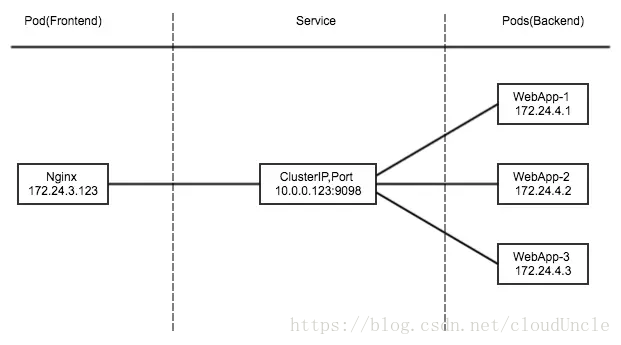

1. ClusterIP

此模式会提供一个集群内部的虚拟IP(与Pod不在同一网段)，以供集群内部的Pod之间通信使用。
在这里插入图片描述
为了实现图上的功能，主要需要以下几个组件的协同工作：

apiserver 用户通过kubectl命令向apiserver发送创建service的命令，apiserver接收到请求后将数据存储到etcd中
kube-proxy kubernetes的每个节点中都有一个叫做kube-porxy的进程，这个进程负责感知service，pod的变化，并将变化的信息写入本地的iptables规则中
iptables 使用NAT等技术将virtualIP的流量转至endpoint中

1.1. 发布一个deployment，并指定replicas为3

创建myapp-deploy.yaml文件

[root@master manifests]# vim myapp-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-deploy
  namespace: default
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
      release: stabel
  template:
    metadata:
      labels:
        app: myapp
        release: stabel
        env: test
    spec:
      containers:
      - name: myapp
        image: ikubernetes/myapp:v2
        imagePullPolicy: IfNotPresent
        ports:
        - name: http
          containerPort: 80

保存退出。
使用kubectl apply命令创建deployment

[root@master manifests]# kubectl apply -f myapp-deploy.yaml
deployment.apps/myapp-deploy created

查看创建好的deployment和pod

[root@master manifests]# kubectl get deployment
NAME           DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
myapp-deploy   3         3         3            3           7s
[root@master manifests]# kubectl get pods
NAME                            READY     STATUS    RESTARTS   AGE
myapp-deploy-6d9c8d8797-4k8hl   1/1       Running   0          10s
myapp-deploy-6d9c8d8797-bllxq   1/1       Running   0          10s
myapp-deploy-6d9c8d8797-bvhw2   1/1       Running   0          10s

这样就创建好了副本数为3的deployment了。

1.2. 发布一个service，并指定步骤1中的label

创建myapp-service.yaml文件

[root@master manifests]# vim myapp-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: myapp
  namespace: default
spec:
  type: ClusterIP
  selector:
    app: myapp
    release: stabel
  ports:
  - name: http
    port: 80
    targetPort: 80

使用kubectl apply命令创建service

[root@master manifests]# kubectl apply -f myapp-service.yaml
service/myapp created
[root@master manifests]# kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP   12d
myapp        ClusterIP   10.100.68.105   <none>        80/TCP    4s

这样就创建好ClusterIP类型的service了。此时myapp的Cluster-IP(也可以称为VirtualIP)为10.100.68.105。
查看myapp的endpoint信息：

[root@master manifests]# kubectl get endpoints
NAME         ENDPOINTS                                      AGE
kubernetes   192.168.116.130:6443                           12d
myapp        10.244.1.29:80,10.244.2.32:80,10.244.2.33:80   10m

然后查看刚刚创建出来的pod的信息：

[root@master manifests]# kubectl get pods -o wide
NAME                            READY     STATUS    RESTARTS   AGE       IP            NODE
myapp-deploy-6d9c8d8797-4k8hl   1/1       Running   0          33m       10.244.1.29   node1
myapp-deploy-6d9c8d8797-bllxq   1/1       Running   0          33m       10.244.2.33   node2
myapp-deploy-6d9c8d8797-bvhw2   1/1       Running   0          33m       10.244.2.32   node2

可以发现myapp对应的endpoint刚好是三个pod的地址

1.3. 查看iptables，观察其NAT表中的信息(只截取了部分和这个servcie有关的信息)

查看iptables中NAT表的命令：iptables -t nat -nvL

[root@master manifests]# iptables -t nat -nvL
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
pkts bytes target     prot opt in     out     source               destination
86  5488 KUBE-SERVICES  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */
268 16156 DOCKER     all  --  *      *       0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL
....
....
Chain KUBE-SERVICES (2 references)
pkts bytes target     prot opt in     out     source               destination
...
...
   0     0 KUBE-MARK-MASQ  tcp  --  *      *      !10.244.0.0/16        10.100.68.105        /* default/myapp:http cluster IP */ tcp dpt:80
   0     0 KUBE-SVC-JOCJVTCKLKOLHFVR  tcp  --  *      *       0.0.0.0/0            10.100.68.105        /* default/myapp:http cluster IP */ tcp dpt:80
...
...
Chain KUBE-SVC-JOCJVTCKLKOLHFVR (1 references)
pkts bytes target     prot opt in     out     source               destination
0     0 KUBE-SEP-AJTG34DMLXUWJC3E  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */ statistic mode random probability 0.33332999982
0     0 KUBE-SEP-S4C5QHO5KWOWFNCG  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */ statistic mode random probability 0.50000000000
0     0 KUBE-SEP-4H47DMTPBM73YXWU  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */
...
...
Chain KUBE-SEP-AJTG34DMLXUWJC3E (1 references)
pkts bytes target     prot opt in     out     source               destination
0     0 KUBE-MARK-MASQ  all  --  *      *       10.244.1.29          0.0.0.0/0            /* default/myapp:http */
0     0 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */ tcp to:10.244.1.29:80
...
...
Chain KUBE-SEP-S4C5QHO5KWOWFNCG (1 references)
pkts bytes target     prot opt in     out     source               destination
0     0 KUBE-MARK-MASQ  all  --  *      *       10.244.2.32          0.0.0.0/0            /* default/myapp:http */
0     0 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */ tcp to:10.244.2.32:80
...
...
Chain KUBE-SEP-4H47DMTPBM73YXWU (1 references)
pkts bytes target     prot opt in     out     source               destination
0     0 KUBE-MARK-MASQ  all  --  *      *       10.244.2.33          0.0.0.0/0            /* default/myapp:http */
0     0 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */ tcp to:10.244.2.33:80

在PREROUTING链中会先匹配到KUBE-SERVICES这个Chain；
所有destination IP为10.100.68.105的包都转到KUBE-SVC-JOCJVTCKLKOLHFVR这个Chain；
这里能看到请求会平均执行KUBE-SEP-AJTG34DMLXUWJC3E，KUBE-SEP-S4C5QHO5KWOWFNCG，KUBE-SEP-4H47DMTPBM73YXWU这三个Chain；
最后我们看一下KUBE-SEP-AJTG34DMLXUWJC3E这条Chain：这条Chain使用了DNAT规则将流量转发到10.244.1.29:80这个地址上，这样从其他Pod发出来的流量通过本地的iptables规则将流量转到myapp Service定义的Pod上。

2. NodePort

对于这种类型，Kubernetes将会在每个Node上打开一个端口并且每个Node的端口都是一样的，通过<NodeIP>:NodePort的方式Kubernetes集群外部的程序可以访问Service。
修改myapp-service.yaml，将Service的type改为NodePort类型。

[root@master manifests]# vim myapp-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: myapp
  namespace: default
spec:
  type: **NodePort**
  selector:
    app: myapp
    release: stabel
  ports:
  - name: http
    port: 80
    targetPort: 80

保存退出。

[root@master manifests]# kubectl apply -f myapp-service.yaml
service/myapp configured

在这里插入图片描述
可以看到kubernetes已经随机给我们分配了一个NodePort端口了。
观察iptables中的变化，KUBE-NODEPORTS这个Chain中增加了如下内容

Chain KUBE-NODEPORTS (1 references)
pkts bytes target     prot opt in     out     source               destination
0     0 KUBE-MARK-MASQ  tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */ tcp dpt:31693
0     0 KUBE-SVC-JOCJVTCKLKOLHFVR  tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/myapp:http */ tcp dpt:31693

可以看到流量会转到KUBE-SVC-JOCJVTCKLKOLHFVR这个Chain中处理一次，也就是ClusterIP中提到的通过负载均衡将流量平均分配到3个endpoint上。

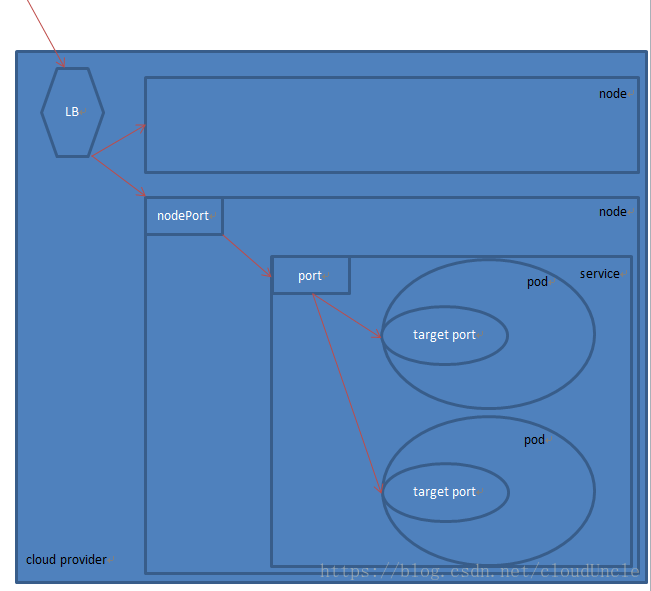

3. LoadBalancer

这种类型Service需要借助cloud provider能力创建LB来向节点导流。
在这里插入图片描述

4. ExternalName

这种类型的Service通过返回CNAME和它的值，可以将服务映射到externalName字段的内容(例如：foo.bar.example. com)。
ExternalName Service是Service的特例，它没有selector，也没有定义任何的端口和Endpoint。相反的，对于运行在集群外部的服务，它通过返回该外部服务的别名这种方式来提供服务。

kind: Service
apiVersion: v1
metadata:
  name: my-service
  namespace: prod
spec:
  type: ExternalName
  externalName: my.database.example.com

当查询主机my-service.prod.svc.cluster.local(SVC_NAME.NAMESPACE.svc.cluster.local)时，集群的DNS服务将返回一个值my.database.example.com的CNAME记录。访问这个服务的工作方式和其他的相同，唯一不同的是重定向发生在DNS层，而且不会进行代理或转发。

三、Service的实现模式

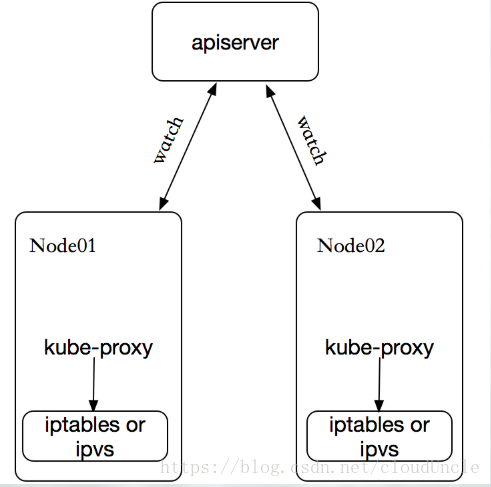

在Kubernetes集群中，每个Node运行一个kube-proxy进程。kube-proxy负责为Service实现一种VIP(虚拟IP)的形式，而不是ExternalName的形式。在Kubernetes v1.0版本中，代理完全在userspace。在Kubernetes v1.1版本中，新增了iptables代理，但并不是默认的运行模式。从Kubernetes v1.2起，默认就是iptables代理。在Kubernetes v1.8.0-beta.0中，添加了ipvs代理。在Kubernetes v1.0版本中，Service是“4层”(TCP/UDP over IP)概念。在Kubernetes v1.1版本中，新增了Ingress API(beta版)，用来表示“7层”(HTTP)服务。
kube-proxy这个组件始终监视着apiserver中有关service的变动信息，获取任何一个与service资源相关的变动状态，通过watch监视，一旦有servcie资源相关的变动和创建，kube-proxy都要转换为当前节点上的能够实现调度的规则(例如：iptables、ipvs)。
在这里插入图片描述

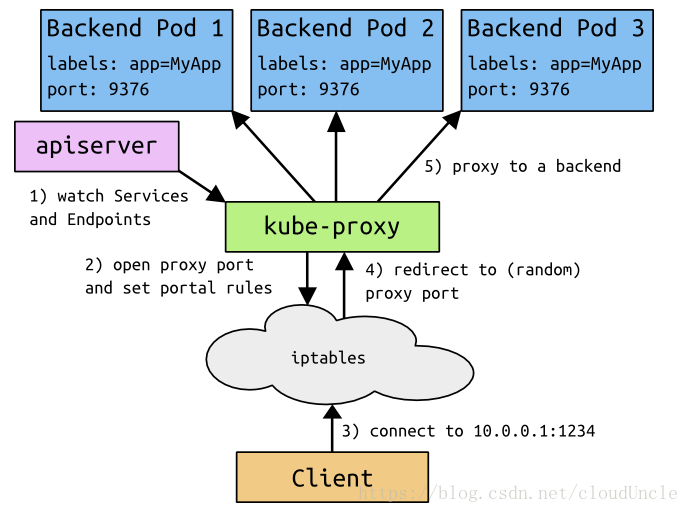

3.1. userspace代理模式

这种模式下，当Client Pod请求内核空间的service ip后，把请求转到用户空间kube-porxy监听的端口，由kube-proxy处理后，再由kube-proxy将请求转给内核空间的service ip，再由service ip根据请求转给各节点中的service pod。
由此可见这个模式将流量反复的从用户空间进出内核空间，这样带来的性能损耗是非常大的。
在这里插入图片描述

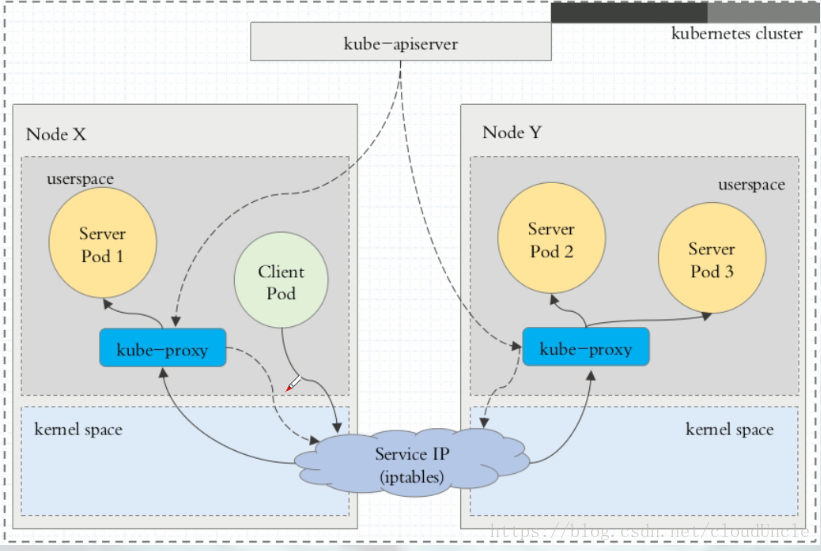

3.2. iptables代理模式

这种模式下，Client Pod直接请求本地内核service ip，根据iptables规则直接将请求转发到各pod上，因为使用iptable NAT来完成转发，也存在不可忽视的性能损耗。另外，如果集群中存在上万的Service/Endpoint，那么Node上的iptables rules将会非常庞大，性能还会再打折扣。在这里插入图片描述

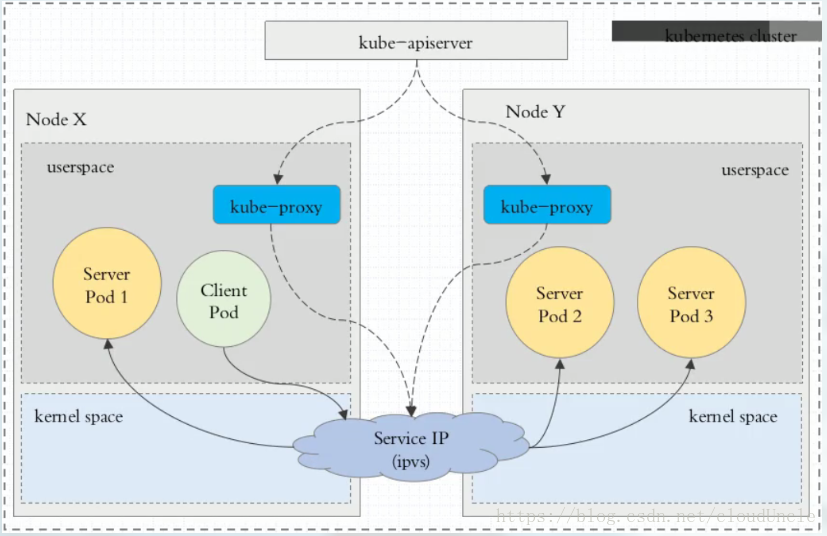

3.3. ipvs代理模式

这种模式下，Client Pod请求到达内核空间时，根据ipvs规则直接分发到各Pod上。kube-proxy会监视Kubernetes Service对象和Endpoints，调用netlink接口以相应的创建ipvs规则并定期与Kubernetes Service对象和Endpoints对象同步ipvs规则，以确保ipvs状态与期望一致。访问服务时，流量将被重定向到其中一个后端Pod。
与iptables类似，ipvs基于netfilter的hook功能，但使用哈希表作为底层数据结构并在内核空间中工作。这意味着ipvs可以更快的重定向流量，并且在同步代理规则时具有更好的性能。此外，ipvs为负载均衡算法提供了更多选项，例如：

rr：轮询调度
lc：最小连接数
dh：目标哈希
sh：源哈希
sed：最短期望延迟
nq：不排队调度

注意： ipvs代理模式假定在运行kube-proxy之前在节点上都已经安装了IPVS内核模块。当kube-proxy以ipvs代理模式启动时，kube-proxy将验证节点上是否安装了IPVS模块，如果未安装，则kube-proxy将回退到iptables代理模式
在这里插入图片描述

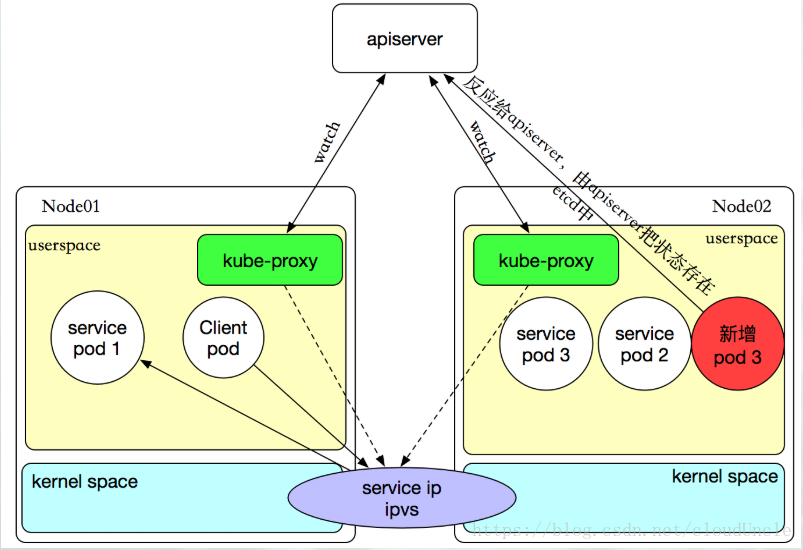

如果某一个服务后端pod发生变化，标签选择器适应的pod又多一个，适应的信息会立即反映到apiserver上，而kube-proxy一定可以watch到etcd中的信息变化，而将它立即转为ipvs或iptables规则中，这一切都是动态和实时的，删除一个pod也是同样的原理。如图：
在这里插入图片描述

四、Headless Service

有时不需要或不想要负载均衡，以及单独的Service IP。遇到这种情况，可以通过指定Cluster IP(spec.clusterIP)的值为“None”来创建Headless Service。
这个选项允许开发人员自由的寻找他们自己的方式，从而降低与Kubernetes系统的耦合性。应用仍然可以使用一种自注册的模式和适配器，对其他需要发现机制的系统能够很容易的基于这个API来构建。
对这类Service并不会分配Cluster IP，kube-proxy不会处理它们，而且平台也不会为它们进行负载均衡和路由。DNS如何实现自动配置，依赖于Service时候定义了selector。

（1）编写headless service配置清单
[root@k8s-master mainfests]# cp myapp-svc.yaml myapp-svc-headless.yaml
[root@k8s-master mainfests]# vim myapp-svc-headless.yaml
apiVersion: v1
kind: Service
metadata:
  name: myapp-headless
  namespace: default
spec:
  selector:
    app: myapp
    release: canary
  clusterIP: "None"　　#headless的clusterIP值为None
  ports:
  - port: 80
    targetPort: 80

（2）创建headless service
[root@k8s-master mainfests]# kubectl apply -f myapp-svc-headless.yaml
service/myapp-headless created
[root@k8s-master mainfests]# kubectl get svc
NAME             TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
kubernetes       ClusterIP   10.96.0.1        <none>        443/TCP        36d
myapp            NodePort    10.101.245.119   <none>        80:30080/TCP   1h
myapp-headless   ClusterIP   None             <none>        80/TCP         5s
redis            ClusterIP   10.107.238.182   <none>        6379/TCP       2h

（3）使用coredns进行解析验证
[root@k8s-master mainfests]# dig -t A myapp-headless.default.svc.cluster.local. @10.96.0.10

; <<>> DiG 9.9.4-RedHat-9.9.4-61.el7 <<>> -t A myapp-headless.default.svc.cluster.local. @10.96.0.10
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 62028
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 5, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;myapp-headless.default.svc.cluster.local. IN A

;; ANSWER SECTION:
myapp-headless.default.svc.cluster.local. 5 IN A 10.244.1.18
myapp-headless.default.svc.cluster.local. 5 IN A 10.244.1.19
myapp-headless.default.svc.cluster.local. 5 IN A 10.244.2.15
myapp-headless.default.svc.cluster.local. 5 IN A 10.244.2.16
myapp-headless.default.svc.cluster.local. 5 IN A 10.244.2.17

;; Query time: 4 msec
;; SERVER: 10.96.0.10#53(10.96.0.10)
;; WHEN: Thu Sep 27 04:27:15 EDT 2018
;; MSG SIZE  rcvd: 349

[root@k8s-master mainfests]# kubectl get svc -n kube-system
NAME       TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)         AGE
kube-dns   ClusterIP   10.96.0.10   <none>        53/UDP,53/TCP   36d

[root@k8s-master mainfests]# kubectl get pods -o wide -l app=myapp
NAME                            READY     STATUS    RESTARTS   AGE       IP            NODE
myapp-deploy-69b47bc96d-4hxxw   1/1       Running   0          1h        10.244.1.18   k8s-node01
myapp-deploy-69b47bc96d-95bc4   1/1       Running   0          1h        10.244.2.16   k8s-node02
myapp-deploy-69b47bc96d-hwbzt   1/1       Running   0          1h        10.244.1.19   k8s-node01
myapp-deploy-69b47bc96d-pjv74   1/1       Running   0          1h        10.244.2.15   k8s-node02
myapp-deploy-69b47bc96d-rf7bs   1/1       Running   0          1h        10.244.2.17   k8s-node02

（4）对比含有ClusterIP的service解析
[root@k8s-master mainfests]# dig -t A myapp.default.svc.cluster.local. @10.96.0.10

; <<>> DiG 9.9.4-RedHat-9.9.4-61.el7 <<>> -t A myapp.default.svc.cluster.local. @10.96.0.10
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 50445
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;myapp.default.svc.cluster.local. IN    A

;; ANSWER SECTION:
myapp.default.svc.cluster.local. 5 IN    A    10.101.245.119

;; Query time: 1 msec
;; SERVER: 10.96.0.10#53(10.96.0.10)
;; WHEN: Thu Sep 27 04:31:16 EDT 2018
;; MSG SIZE  rcvd: 107

[root@k8s-master mainfests]# kubectl get svc
NAME             TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
kubernetes       ClusterIP   10.96.0.1        <none>        443/TCP        36d
myapp            NodePort    10.101.245.119   <none>        80:30080/TCP   1h
myapp-headless   ClusterIP   None             <none>        80/TCP         11m
redis            ClusterIP   10.107.238.182   <none>        6379/TCP       2h

从以上的演示可以看到对比普通的service和headless service，headless service做dns解析是直接解析到pod的，而servcie是解析到ClusterIP的，那么headless有什么用呢？这将在statefulset中应用到，这里暂时仅仅做了解什么是headless service和创建方法。

收录于
