任务：集成导入地图和打印布局视图

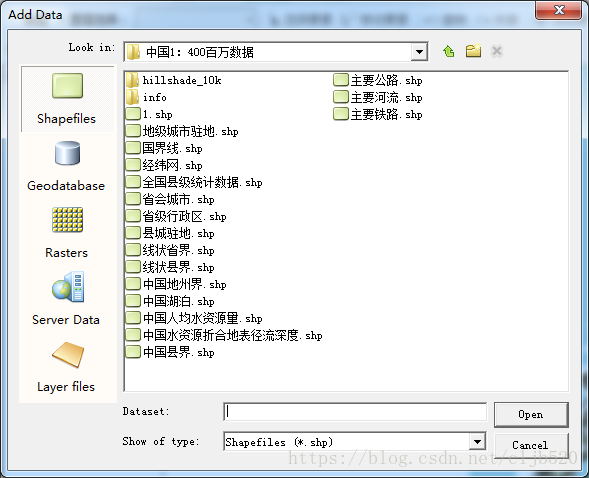

由于之前没有问清楚导入栅格还是SHP 就只做了导入SHP的后来说要两个都可以导入于是想到了工具栏中的十字型导入数据的工具，打开后是这样的：

就想着能不能自己实现一个所有数据类型都能使用的，查了百度找到一个思路贴：

https://blog.youkuaiyun.com/Mello_/article/details/41820885 上面的第三方控件ExplorerControls 没用过但是思路可以借鉴

但觉得太麻烦于是改变思路用选择语句判断文件扩展名来导入很顺利完成

然后是今天的标题纸张大小的问题

之前就一直有这个毛病 PS: 我用的是牟乃夏老师书里的打印输出的部分代码

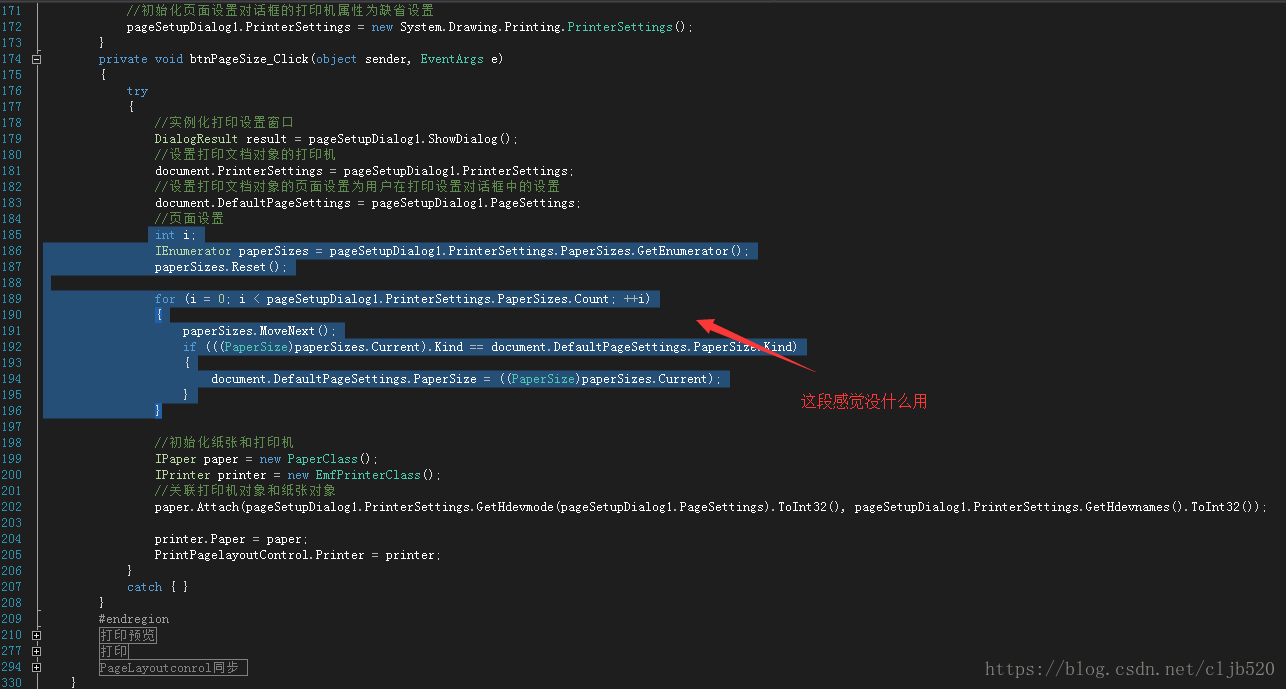

多次改变纸张大小以后预览窗口就不变化了一直保持一个样式的纸张前几次还可以根据选择的大小变化后面就默认纸张大小永远不变了十分奇怪不知道如何解决

我又想到地图框能否根据纸张的大小变化大小，再探索一下吧。

————————————分割线————————————

20：48

思路：（1）使得数据框和纸张大小一致可以使用page.QuerySize(out width, out height);//纸张大小，比如A4就是210,297

（2）使得数据框中的地图边界固定（即无论纸有多大地图跟着放大） pMapFrame.MapBounds = env;

以下是代码：

借鉴了https://blog.youkuaiyun.com/hellolib/article/details/22278857 感谢

 private void btnPageSize_Click(object sender, EventArgs e)
        {
            try
            {
                //实例化打印设置窗口
                DialogResult result = pageSetupDialog1.ShowDialog();
                //设置打印文档对象的打印机
                document.PrinterSettings = pageSetupDialog1.PrinterSettings;
                //设置打印文档对象的页面设置为用户在打印设置对话框中的设置
                document.DefaultPageSettings = pageSetupDialog1.PageSettings;
                //初始化纸张和打印机
                IPaper paper = new PaperClass();
                IPrinter printer = new EmfPrinterClass();
                //关联打印机对象和纸张对象
                paper.Attach(pageSetupDialog1.PrinterSettings.GetHdevmode(pageSetupDialog1.PageSettings).ToInt32(), pageSetupDialog1.PrinterSettings.GetHdevnames().ToInt32());
                printer.Paper = paper;
                PrintPagelayoutControl.Printer = printer;
                //得到一系列参数给limitmapfreamrangeandposition
                IGraphicsContainer pGraphicsContainer = PrintPagelayoutControl.GraphicsContainer;
                IMapFrame pMapFrame = pGraphicsContainer.FindFrame(PrintPagelayoutControl.ActiveView.FocusMap) as IMapFrame;
                IElement ele = pMapFrame as IElement;
                IPage page = PrintPagelayoutControl.PageLayout.Page;
                IEnvelope en1 = new EnvelopeClass();
                ele.QueryBounds(PrintPagelayoutControl.ActiveView.ScreenDisplay, en1);
                //限制范围

               limitMapFreamRangeAndPosition(pGraphicsContainer, ele, page, en1, PrintPagelayoutControl);
                //控制map在数据框中的范围
                pMapFrame.ExtentType = esriExtentTypeEnum.esriExtentBounds;
                IEnvelope env = new EnvelopeClass();
                env.PutCoords(119939.3058, 27729.6982, 131821.6658, 41643.6886); //地理坐标系下的坐标，即范围
                pMapFrame.MapBounds = env;
                PrintPagelayoutControl.Refresh();

            }
            catch { }
        }

 public void limitMapFreamRangeAndPosition(IGraphicsContainer gc, IElement ele, IPage page, IEnvelope en1, AxPageLayoutControl PrintPageLayoutControl)
        {
            double width, height;
            page.QuerySize(out width, out height);//纸张大小，比如A4就是210,297
            IEnvelope en2 = new EnvelopeClass();
            ele.QueryBounds(PrintPageLayoutControl.ActiveView.ScreenDisplay, en2);
            //使对应于页面的大小
            en2.XMax = width;
            en2.XMin = 0;
            en2.YMax = height;
            en2.YMin = 0;

            //调整Mapframe的范围和位置，使之始终保持在打印页面范围内
            ele.Geometry = en2;
            //更新
            gc.UpdateElement(ele);
            return;
        }

对于问题不知道有无大神遇到过，烦请指点。
