在基于ZYNQ MPSOC XCZU3CG自定义单板上运行DPU例程

最新推荐文章于 2025-03-27 21:16:41 发布
最新推荐文章于 2025-03-27 21:16:41 发布
阅读量2k 收藏 6
点赞数
CC 4.0 BY-SA版权
分类专栏： FPGA  AI推理 文章标签： 机器学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/clj609/article/details/108303848
本文详细介绍了如何在基于ZYNQ MPSOC XCZU3CG的自定义单板FZU3上运行DPU例程，从新建硬件平台到编译、打包镜像，再到最终在SD卡上运行ResNet-50应用。通过此过程，展示了将官方例程移植到自定义单板的实践步骤，为Zynq MPSoC和AI推理的学习者提供了参考。

在上一篇博文中FZU3构建Linux系统，描述了Edgeboard
FZU3构建Linux系统的过程，本文在上篇基础上详细描述在FZU3上运行DPU例程的方法。DPU例程代码参考如下链接：DPU例程

1 参考例程新建硬件平台

硬件平台

修改zynq_ultra_ps_e_0模块中的配置，修改成与edegboard FZU3一样，其他不变，生成.dsa文件。

2 使用BSP新建Petalinux工程

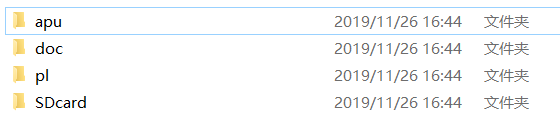

例程文档结构如下图所示：

文档结构图
使用如下BSP生成构成工程：
petalin
