本文介绍如何利用OpenCV-Python通过BRISK方法描述图片特征，并结合KNN和RANSAC进行匹配，实现在数据库中的以图搜图功能。最终展示精确度、匹配的作者和书名，以及搜索图片与数据库照片的对比。

使用OpenCV-python实现以图搜图，首先加载必要的库

import numpy as np
import glob
import csv
import cv2

使用BRISK方法描述图片的特征

建立封面描述，计算特征点和特征点周围的信息

class CoverDescriptor:
    def describe(self, image):
        # 使用BRISK方法对图片进行特征提取，同类型的还有SIFT，SURF等等
        descriptor = cv2.BRISK_create()
        # 第一步是detect找到特征点，特征点信息包括关键点的位置，大小，旋转角等等
        # 第二步是计算特征点周围的特征描述子，None表示没有遮罩
        (kps, descs) = descriptor.detectAndCompute(image, None)
        # 这里的keypoint只需要坐标位置就可以了，丢弃其他性质
        kps = np.float32([kp.pt for kp in kps])
        # 返回ROI点和对应周围的环境描述子
        return (kps, descs)

使用KNN和RANSAC方法对特征进行匹配

建立匹配描述

class CoverMatcher:
    # 2个必须输入分别为：待查找照片的描述对象，所有封面所在的文件夹位置
    # ratio是计算单应矩阵最邻近举例的比例
    # BRISK算法产生的是二值特征向量binary feature vectors，不能用欧拉距离衡量，需要使用Hamming方法
    # 当然对应的SIFT产生的是实值特征向量real-valued feature vectors，可以用欧拉距离度量
    def __init__(self, descriptor, coverPaths, ratio = 0.7, minMatches = 40,
        useHamming = True):
        self.descriptor = descriptor
        self.coverPaths = coverPaths
        self.ratio = ratio
        self.minMatches = minMatches
        self.distanceMethod = "BruteForce"
        if useHamming:
            self.distanceMethod += "-Hamming"

    def search(self, queryKps, queryDescs):
        results = {}
        for coverPath in self.coverPaths:
            cover = cv2.imread(coverPath)
            gray = cv2.cvtColor(cover, cv2.COLOR_BGR2GRAY)
            (kps, descs) = self.descriptor.describe(gray)
            # query是待查图片的特征信息，后面的是当前数据库里每一张图片的信息
            score = self.match(queryKps, queryDescs, kps, descs)
            # 把分数存入字典，字典的键固定为50个，值为对应的匹配分
            results[coverPath] = score
        if len(results) > 0:
            results = sorted([(v, k) for (k, v) in results.items() if v > 0],
                reverse = True)
        return results

    # 输入为两张图的keypoints和feature vectors
    def match(self, kpsA, featuresA, kpsB, featuresB):
        # 新建一个描述匹配的对象，距离的度量方法是BruteForce-Hamming
        matcher = cv2.DescriptorMatcher_create(self.distanceMethod)
        # 对两幅图片的特征描述做knn近邻匹配
        # 2表示对每个特征向量寻找和他最近的2个邻居
        # 返回的并不是实际映射的关键点mapping keypoints
        rawMatches = matcher.knnMatch(featuresB, featuresA, 2)
        matches = []

        for m in rawMatches:
            # 首先确保是2个匹配matches
            # 然后确保第1个match的距离<0.7*第2个match的距离，从而减少计算量
            if len(m) == 2 and m[0].distance < m[1].distance * self.ratio:
                matches.append((m[0].trainIdx, m[0].queryIdx))

        # 确保有足够多的匹配点
        if len(matches) > self.minMatches:
            # 保存匹配点的（x,y）坐标
            ptsA = np.float32([kpsA[i] for (i, _) in matches])
            ptsB = np.float32([kpsB[j] for (_, j) in matches])

            # RANSAC表示 Random Sample Consensus随机样本一致性，是一种迭代方法
            # 这里也可以用cv2.LMEDS方法 Least-Median robust
            # 4.0表示ptsA和ptsB之间的误差
            # 返回值为变换矩阵和一系列布尔量的列表，1表示匹配，0表示不匹配
            (_, status) = cv2.findHomography(ptsA, ptsB, cv2.RANSAC, 4.0)

			# status是一个list,里面都是[1,0,1,0,0,1]，使用sum()求和，使用size求长度
            # 返回的是匹配的比率
            return float(status.sum()) / status.size

        # 如果没有返回匹配比率，说明没有匹配到，函数报错结束
        return -1.0

在数据库中实现以图搜图

# 封面图片的路径
coverPath = "covers"
# 待查询照片的路径
queryPath = "queries/query01.png"
queryPath = "queries/query02.png"
queryPath = "queries/query03.png"
queryPath = "queries/query04.png"
# queryPath = "queries/query05.png"

# 书本数据库，里面保存了照片-作者-书名
bookDatabasePath = "books.csv"
# 新建一个保存封面的字典
bookDatabase = {}
# 把csv里面的数据放入字典，字典的键就是照片名，值就是作者，书名信息
for book in csv.reader(open(bookDatabasePath)):
    # book 读出来是“书名，作者，其他等信息”
    bookDatabase[book[0]] = book[1:]


# 初始化封面描述和封面匹配对象
# 封面描述需要指定描述方法，例如SIFT
cd = CoverDescriptor()
# 封面匹配需要指定距离度量方法，例如Hamming
cm = CoverMatcher(cd, glob.glob(coverPath+"/*.png"),ratio=0.7,minMatches=40)

# 加载查询图像
queryImage = cv2.imread(queryPath)
# 降噪，转换成灰度图
gray = cv2.cvtColor(queryImage, cv2.COLOR_BGR2GRAY)
# 提取关键点和描述子
(queryKps, queryDescs) = cd.describe(gray)

# 注意这个cm是CoverMatcher，search是CoverMatcher里面的一个方法
# 在已有的数据库中进行匹配，返回匹配分数和匹配对象的路径，注意这里的路径表达里面有个转义字符
# 举例，某一个返回值是[(0.9871794871794872, 'covers\\cover016.png')]
results = cm.search(queryKps, queryDescs)

# 显示出待查询的封面
cv2.imshow("query",queryImage)

# 如果在数据库里没有找到书的封面
if len(results)==0:
    print("cannot find a match for that cover in databse!")
    cv2.waitKey(0)
else:
    # results的格式是[(0.9871794871794872, 'covers\\cover016.png')]
    for i,(score,coverPath) in enumerate(results):
        # rfind和find不同，rfind找出最右边的字符
        # 在字典中查询coverPath对应的值，首先需要提取'covers\\cover016.png'中的'cover016.png'，注意这里需要使用转义反斜杠
        # 也可以这样使用coverPath.split('||')[-1]
        (author,title) = bookDatabase[coverPath[coverPath.rfind("\\")+1:]]
        # (author,title) = bookDatabase[coverPath.split("\\")[-1]]

        # 打印输出结果，百分比保留2位小数点
        print("loop{} precision is {:.2f}%: author is {} - title is {}".format(i+1,score*100,author,title))
        # 这个coverPath是对应数据库文件里的图片
        result = cv2.imread(coverPath)
        cv2.imshow("results",result)
        cv2.waitKey(0)
cv2.destroyAllWindows()

运行结果首先显示精确度和对应的作者和书名

loop1 precision is 68.42%: author is Michael Crichton - title is State of Fear

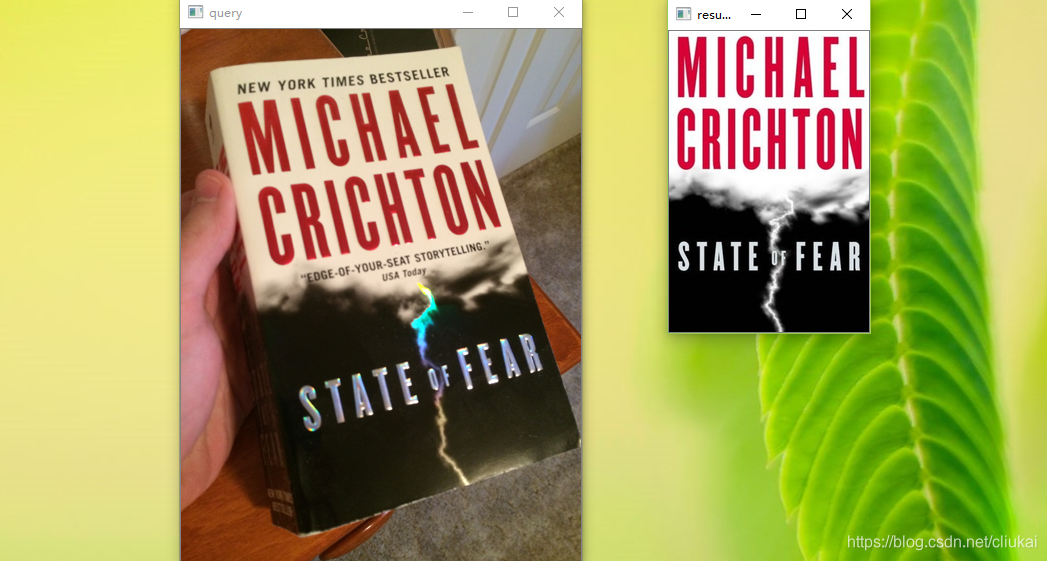

然后显示被查找的图片，和数据库里面对应的照片

在这里插入图片描述

完整代码和附录

import numpy as np
import glob
import csv
import cv2

class CoverDescriptor:
    def describe(self, image):
        descriptor = cv2.BRISK_create()
        (kps, descs) = descriptor.detectAndCompute(image, None)
        kps = np.float32([kp.pt for kp in kps])
        return (kps, descs)

class CoverMatcher:
    def __init__(self, descriptor, coverPaths, ratio = 0.7, minMatches = 40,
        useHamming = True):
        self.descriptor = descriptor
        self.coverPaths = coverPaths
        self.ratio = ratio
        self.minMatches = minMatches
        self.distanceMethod = "BruteForce"
        if useHamming:
            self.distanceMethod += "-Hamming"

    def search(self, queryKps, queryDescs):
        # initialize the dictionary of results
        results = {}

        # loop over the book cover images
        for coverPath in self.coverPaths:
            cover = cv2.imread(coverPath)
            gray = cv2.cvtColor(cover, cv2.COLOR_BGR2GRAY)
            (kps, descs) = self.descriptor.describe(gray)

            # query是待查图片的特征信息，后面的是当前数据库里每一张图片的信息
            score = self.match(queryKps, queryDescs, kps, descs)
            # 把分数存入字典，字典的键固定为50个，值为对应的匹配分
            results[coverPath] = score

        # if matches were found, sort them
        if len(results) > 0:
            results = sorted([(v, k) for (k, v) in results.items() if v > 0],
                reverse = True)
        return results

    def match(self, kpsA, featuresA, kpsB, featuresB):
        # 新建一个描述匹配的对象，方法是BruteForce-Hamming
        matcher = cv2.DescriptorMatcher_create(self.distanceMethod)
        # 对两幅图片的特征描述做knn近邻匹配
        rawMatches = matcher.knnMatch(featuresB, featuresA, 2)
        matches = []

        for m in rawMatches:
            if len(m) == 2 and m[0].distance < m[1].distance * self.ratio:
                matches.append((m[0].trainIdx, m[0].queryIdx))


        # check to see if there are enough matches to process
        if len(matches) > self.minMatches:
            # construct the two sets of points
            ptsA = np.float32([kpsA[i] for (i, _) in matches])
            ptsB = np.float32([kpsB[j] for (_, j) in matches])

            # compute the homography between the two sets of points
            # and compute the ratio of matched points
            (_, status) = cv2.findHomography(ptsA, ptsB, cv2.RANSAC, 4.0)

            # return the ratio of the number of matched keypoints
            # to the total number of keypoints
            return float(status.sum()) / status.size

        # no matches were found
        return -1.0

# 封面图片的路径
coverPath = "covers"
# 待查询照片的路径
queryPath = "queries/query01.png"
queryPath = "queries/query02.png"
queryPath = "queries/query03.png"
queryPath = "queries/query04.png"
# queryPath = "queries/query05.png"

# 书本数据库，里面保存了照片-作者-书名
bookDatabasePath = "books.csv"
# 新建一个保存封面的字典
bookDatabase = {}
# 把csv里面的数据放入字典，字典的键就是照片名，值就是作者，书名信息
for book in csv.reader(open(bookDatabasePath)):
    # book 读出来是“书名，作者，其他等信息”
    bookDatabase[book[0]] = book[1:]


# 初始化封面描述和封面匹配对象
# 封面描述需要指定描述方法，例如SIFT
cd = CoverDescriptor()
# 封面匹配需要指定距离度量方法，例如Hamming
cm = CoverMatcher(cd, glob.glob(coverPath+"/*.png"),ratio=0.7,minMatches=40)

# 加载查询图像
queryImage = cv2.imread(queryPath)
# 降噪，转换成灰度图
gray = cv2.cvtColor(queryImage, cv2.COLOR_BGR2GRAY)
# 提取关键点和描述子
(queryKps, queryDescs) = cd.describe(gray)

# 注意这个cm是CoverMatcher，search是CoverMatcher里面的一个方法
# 在已有的数据库中进行匹配，返回匹配分数和匹配对象的路径，注意这里的路径表达里面有个转义字符
# 举例，某一个返回值是[(0.9871794871794872, 'covers\\cover016.png')]
results = cm.search(queryKps, queryDescs)

# 显示出待查询的封面
cv2.imshow("query",queryImage)

# 如果在数据库里没有找到书的封面
if len(results)==0:
    print("cannot find a match for that cover in databse!")
    cv2.waitKey(0)
else:
    # results的格式是[(0.9871794871794872, 'covers\\cover016.png')]
    for i,(score,coverPath) in enumerate(results):
        # rfind和find不同，rfind找出最右边的字符
        # 在字典中查询coverPath对应的值，首先需要提取'covers\\cover016.png'中的'cover016.png'，注意这里需要使用转义反斜杠
        # 也可以这样使用coverPath.split('||')[-1]
        (author,title) = bookDatabase[coverPath[coverPath.rfind("\\")+1:]]
        # (author,title) = bookDatabase[coverPath.split("\\")[-1]]

        # 打印输出结果，百分比保留2位小数点
        print("loop{} precision is {:.2f}%: author is {} - title is {}".format(i+1,score*100,author,title))
        # 这个coverPath是对应数据库文件里的图片
        result = cv2.imread(coverPath)
        cv2.imshow("results",result)
        cv2.waitKey(0)
cv2.destroyAllWindows()
