🔌 深入理解ARP协议：局域网寻址的基石

📖 前言

当你的电脑要向同一局域网内的另一台设备发送数据时，它知道目标的IP地址，但网卡实际发送数据需要的是MAC地址。这个从IP地址到MAC地址的转换，就是ARP（Address Resolution Protocol，地址解析协议）的职责。ARP虽然简单，却是局域网通信的基石，本文将深入剖析ARP的工作原理、安全问题以及实际应用。

🎯 为什么需要ARP？

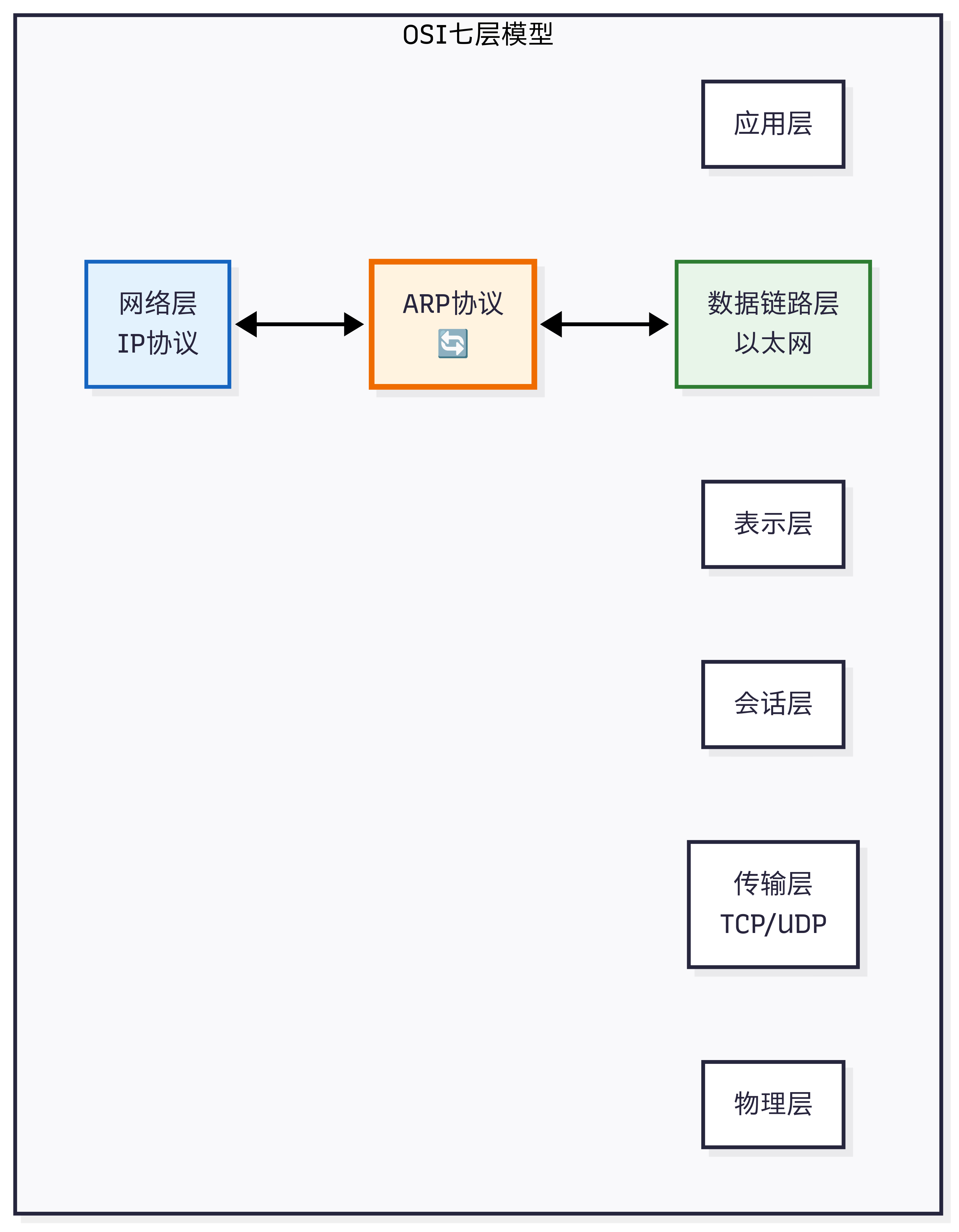

OSI模型中的位置

在这里插入图片描述

IP地址 vs MAC地址

特性IP地址MAC地址
层级网络层（L3）数据链路层（L2）
范围全局可路由局域网内有效
格式192.168.1.1AA:BB:CC:DD:EE:FF
长度32位（IPv4）48位
分配网络管理员/DHCP厂商烧录
变更可以改变理论上固定

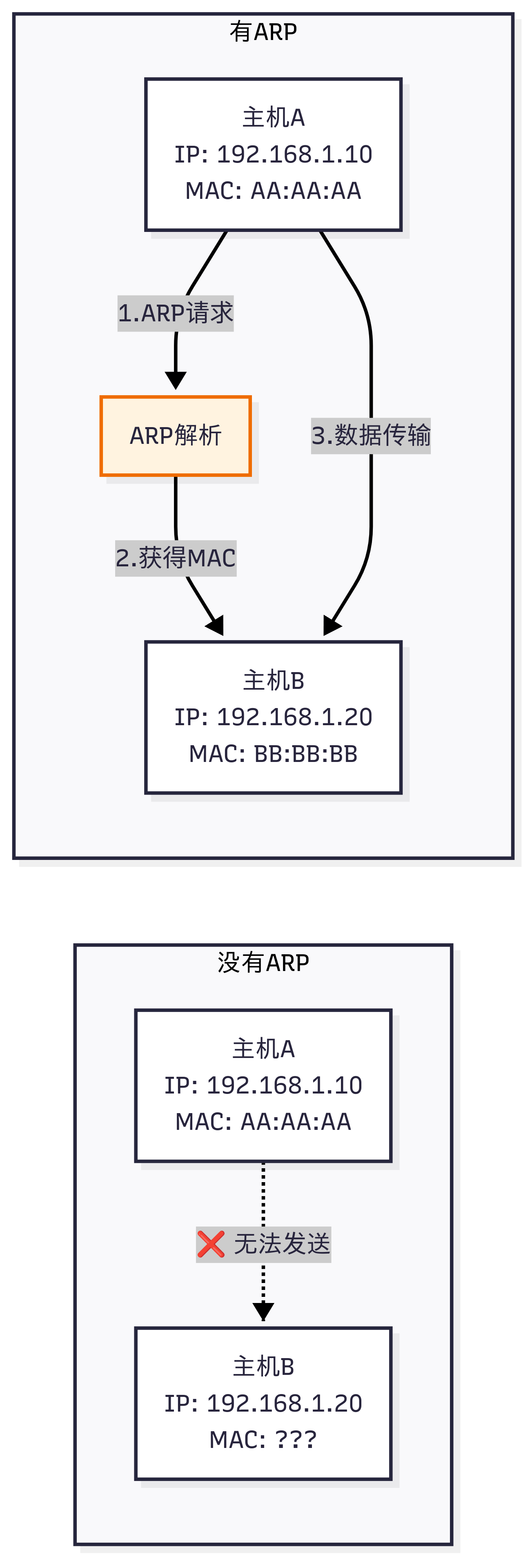

通信场景对比

在这里插入图片描述

🏗️ ARP工作原理

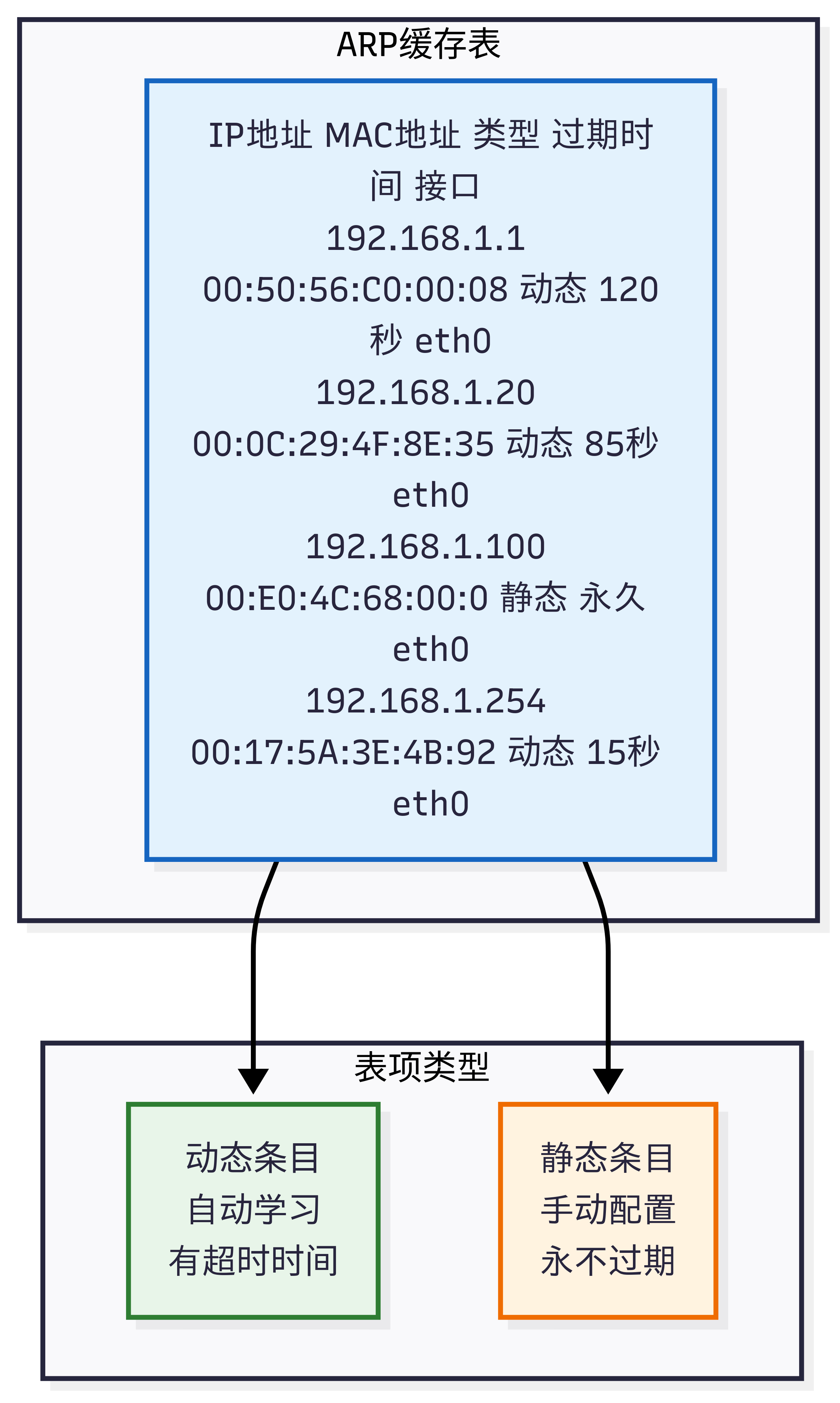

📊 ARP表结构

在这里插入图片描述

🔄 ARP解析流程

主机A 192.168.1.10 AA:AA:AA:AA:AA:AA 交换机 主机B 192.168.1.20 BB:BB:BB:BB:BB:BB 主机C 192.168.1.30 CC:CC:CC:CC:CC:CC 需要发送数据给192.168.1.20 检查ARP缓存，未找到 ARP请求（广播） 谁是192.168.1.20？ 请告诉192.168.1.10 转发ARP请求 转发ARP请求 是我！ ARP响应（单播） 192.168.1.20的MAC是 BB:BB:BB:BB:BB:BB 不是我，忽略 更新ARP缓存 数据包发送 目标MAC: BB:BB:BB:BB:BB:BB 主机A 192.168.1.10 AA:AA:AA:AA:AA:AA 交换机 主机B 192.168.1.20 BB:BB:BB:BB:BB:BB 主机C 192.168.1.30 CC:CC:CC:CC:CC:CC

📦 ARP数据包格式

ARP请求包结构
以太网头部 - 14字节
目标MAC: FF:FF:FF:FF:FF:FF 广播
源MAC: 发送者MAC
类型: 0x0806 ARP
ARP头部 - 28字节
硬件类型: 1 以太网
协议类型: 0x0800 IP
硬件地址长度: 6
协议地址长度: 4
操作码: 1 请求
发送方MAC地址
发送方IP地址
目标MAC地址: 00:00:00:00:00:00
目标IP地址: 要查询的IP

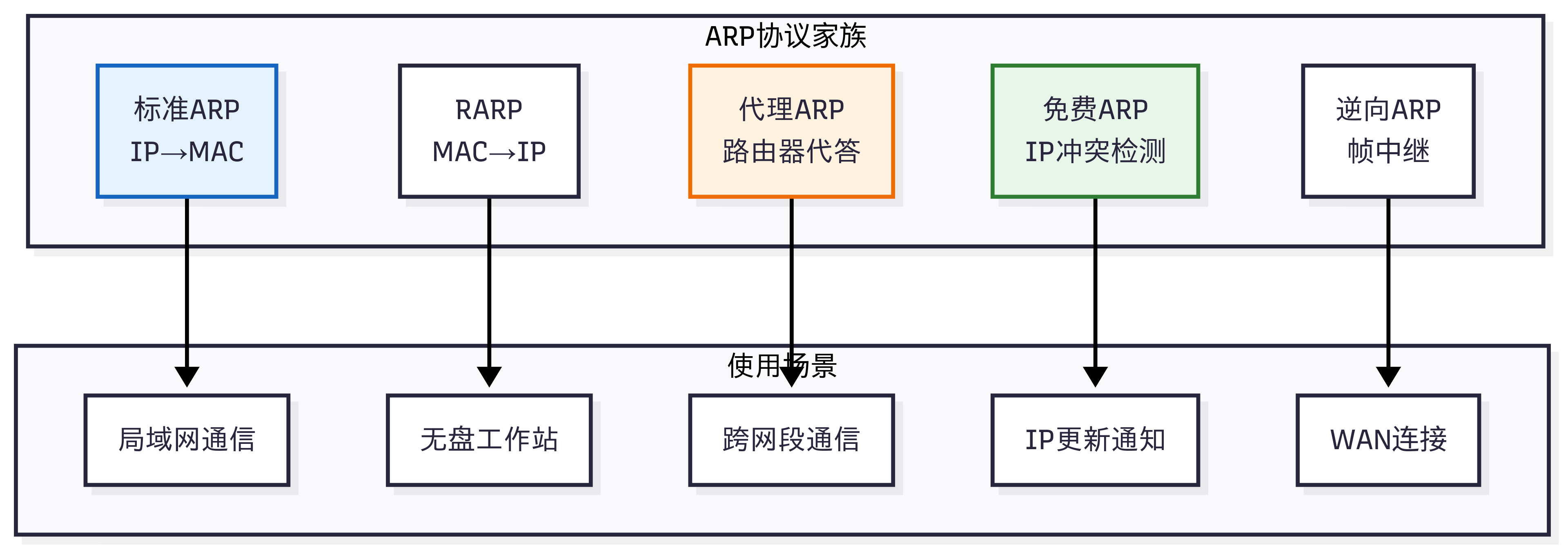

🎨 ARP类型详解

标准ARP vs 其他ARP变种

在这里插入图片描述

🔄 代理ARP工作原理

网络B 192.168.2.0/24
路由器
网络A 192.168.1.0/24
1.ARP: 谁是192.168.2.10?
2.代理响应: 我的MAC
3.数据发给路由器MAC
4.路由转发
主机B
192.168.2.10
路由器
接口1: 192.168.1.254
接口2: 192.168.2.254
启用代理ARP
主机A
192.168.1.10

🎁 免费ARP（Gratuitous ARP）

新主机 192.168.1.100 网络中其他设备 启动/IP变更 免费ARP（广播） 源IP: 192.168.1.100 目标IP: 192.168.1.100 源MAC: AA:AA:AA:AA:AA:AA 收到免费ARP ARP响应 IP地址冲突！ 检测到IP冲突 需要更换IP 更新ARP缓存 192.168.1.100 → AA:AA:AA alt [IP冲突] [无冲突] 新主机 192.168.1.100 网络中其他设备

🔒 ARP安全问题

⚠️ ARP欺骗攻击原理

ARP欺骗攻击
正常通信
正常通信
假ARP响应
网关是99:99:99
数据发给攻击者
转发或窃取
受害者A
192.168.1.10
攻击者
192.168.1.100
MAC: 99:99:99
网关
192.168.1.1
MAC: 11:11:11
受害者A
192.168.1.10
网关
192.168.1.1
MAC: 11:11:11

🛡️ ARP攻击类型

危害
攻击手法
ARP攻击类型
密码泄露
数据篡改
网络瘫痪
身份伪装
欺骗网关地址
欺骗目标主机
ARP洪泛攻击
ARP缓存投毒
中间人攻击
截获双向通信
拒绝服务
阻断网络访问
会话劫持
窃取登录状态
流量嗅探
窃取敏感信息

🔐 ARP安全防护措施

实施层面
防护措施
主机层面
绑定网关MAC
交换机层面
端口安全
网络层面
分段隔离
静态ARP绑定
动态ARP检测
DAI
DHCP Snooping
ARP监控工具
VLAN隔离

🌍 实际应用案例

案例1：局域网主机通信

场景：同网段通信
否
是
PC1
192.168.1.10
查ARP表
ARP缓存
有记录?
广播ARP请求
FF:FF:FF:FF:FF:FF
PC2
192.168.1.20
响应ARP
更新ARP表
添加192.168.1.20
发送数据包
目标MAC已知

案例2：跨网段通信（路由器场景）

PC1 192.168.1.10/24 网关: 192.168.1.1 路由器 接口1: 192.168.1.1 接口2: 192.168.2.1 PC2 192.168.2.10/24 网关: 192.168.2.1 要访问192.168.2.10 不同网段，发给网关 ARP请求网关MAC 数据包 目标IP: 192.168.2.10 目标MAC: 网关MAC 路由查表 ARP请求192.168.2.10 转发数据包 源MAC: 路由器接口2 目标MAC: PC2的MAC 响应数据 转发响应 PC1 192.168.1.10/24 网关: 192.168.1.1 路由器 接口1: 192.168.1.1 接口2: 192.168.2.1 PC2 192.168.2.10/24 网关: 192.168.2.1

案例3：VRRP/HSRP高可用场景

客户端
高可用网关
ARP: 网关是虚拟MAC
ARP: 网关是虚拟MAC
ARP: 网关是虚拟MAC
当前Active
心跳检测
客户端1
客户端2
客户端3
虚拟IP
192.168.1.1
虚拟MAC
00:00:5E:00:01:01
主路由器
192.168.1.2
MAC: AA:AA:AA
状态: Active
备路由器
192.168.1.3
MAC: BB:BB:BB
状态: Standby

🔧 ARP故障排查

诊断流程图
否
是
否
是
否
是
是
否
异常
网络连接问题
ping网关
是否成功?
ARP表
是否有网关?
MAC地址
是否正确?
是否存在
IP冲突?
交换机
端口安全?
检查IP配置
子网掩码
清除ARP缓存
arp -d
静态绑定
正确MAC
更换IP地址
或查找冲突源
检查端口
安全设置
问题解决

常用诊断命令

命令用途平台
arp -a查看ARP缓存表Windows/Linux
arp -d清除ARP缓存Windows/Linux
arp -s IP MAC添加静态ARPWindows/Linux
ip neigh show查看邻居表Linux
arping IP发送ARP请求Linux
show arp查看ARP表Cisco设备

📈 ARP优化策略

性能优化

效果
优化策略
减少广播流量
-70%
降低CPU使用
-30%
提高稳定性
零丢包
加快收敛
-50%
提升安全性
隔离风险
增大ARP缓存
减少ARP请求
延长超时时间
减少刷新频率
静态ARP配置
关键设备
ARP代理优化
减少广播
VLAN划分
限制广播域

ARP表容量规划

超时设置
网络规模
超时: 120秒
刷新: 60秒
超时: 300秒
刷新: 150秒
超时: 600秒
刷新: 300秒
小型网络
<50台主机
缓存: 128条
中型网络
50-500台
缓存: 1024条
大型网络
>500台
缓存: 4096条

🔮 IPv6与邻居发现协议

ARP vs NDP对比

IPv6 - NDP
IPv4 - ARP
演进
邻居发现协议
组播机制
SEND安全扩展
功能丰富
路由器请求
路由器通告
邻居请求
邻居通告
重定向
ARP协议
广播机制
无安全机制
简单高效

🏆 最佳实践

企业网络ARP管理

安全措施
接入层
汇聚层
核心层
防火墙
ARP防护
IDS/IPS
接入交换机
端口安全
MAC绑定
汇聚交换机
DAI启用
DHCP Snooping
核心交换机
静态ARP
关键服务器

✅ 推荐配置

场景建议配置原因
服务器区静态ARP绑定防止ARP欺骗，保证稳定
办公区DAI + DHCP Snooping动态防护，灵活管理
访客区VLAN隔离 + ARP限速限制影响范围
核心设备静态ARP + 冗余高可用性要求
DMZ区严格静态绑定安全性最高优先级

⚠️ 常见误区

误区正确理解
ARP表越大越好应根据网络规模合理设置
静态ARP最安全管理复杂，适度使用
ARP广播影响性能现代网络影响很小
禁用ARP会导致网络无法工作
ARP欺骗很难防交换机级别可有效防护

📊 监控与告警

ARP监控指标

响应措施
告警阈值
监控指标
检查ARP攻击
扩容或优化
网络故障排查
安全事件处理
网络优化
>100次/秒
>80%容量
频繁超时
MAC漂移
>5%带宽
ARP请求频率
ARP表大小
ARP超时统计
异常MAC变化
广播流量占比

🎯 总结

ARP协议虽然简单，但在局域网通信中扮演着不可或缺的角色。理解ARP对于：

✅ 网络工程师：诊断网络问题，优化网络性能
✅ 安全人员：识别和防范ARP攻击，保护网络安全
✅ 系统管理员：配置和管理网络设备，确保连通性
✅ 开发人员：理解网络底层原理，开发网络应用

关键要点回顾：

  1. ARP本质：将IP地址解析为MAC地址，实现局域网通信
  2. 工作机制：广播请求，单播响应，缓存机制
  3. 安全威胁：ARP欺骗可导致中间人攻击、拒绝服务等
  4. 防护措施：静态绑定、DAI、DHCP Snooping等多层防护
  5. 最佳实践：根据网络规模和安全需求选择合适的配置

ARP的简单性既是优势也是劣势。它使得局域网通信变得简单高效，但也容易被攻击利用。在实际网络管理中，需要在易用性和安全性之间找到平衡点。随着IPv6的普及，NDP协议将逐步取代ARP，但在可预见的未来，ARP仍将在IPv4网络中发挥重要作用。

📚 参考资料

作者寄语：ARP是网络基础协议中最容易被忽视但又最重要的一个。掌握ARP不仅能帮助你更好地理解网络通信原理，更能在实际工作中快速定位和解决网络问题。如果本文对你有帮助，欢迎点赞收藏，也欢迎在评论区分享你遇到的ARP相关问题和经验！
