本文翻译介绍了EPON多点控制协议（MPCP），包括EPON的基础知识，MPCP在上行数据传输中的作用，如时序管理、带宽分配、消息结构、逻辑链路ID（LLID）格式、时序模型、RTT补偿和自动发现过程。内容涵盖了OLT和ONU之间的交互以及MPCP如何确保上行数据的有效传输。

翻译文章，翻译的有点渣，随便看看。
www.ieee802.org/linksec/meetings/Sep02/Gaglianello_sec_1_0902.pdf

EPON基础

在这里插入图片描述

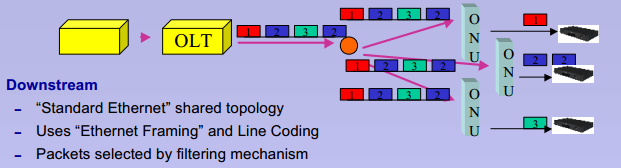

  • 下行
     - "标准以太网"共享拓扑
     - 使用"以太网帧"和线路编码
     - 通过过滤机制选择数据包

在这里插入图片描述

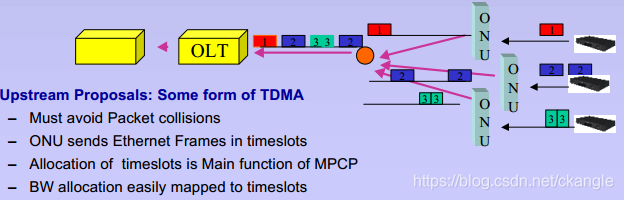

  • 上行方案：某种形态的TDMA（时分多址）
     - 必须避免数据包冲突
     - ONU在时隙中发送太网帧
     - 时隙的分配是MPCP的主要功能
     - BW（带宽）分配容易映射到时隙（通过时隙控制带宽）

MPCP概述

 MPCP指定连接到一个点对多点（P2MP）PON段的OLT与ONU之间的机制，以允许上行方向数据的有效传输。
执行的功能有：

  • 给同步ONU提供时序参考
  • 控制自动发现（Auto Discovery）过程
  • 给ONU分配带宽和时隙

5个新MAC控制消息：

  • GATE，REPORT：分配和请求带宽
  • REGISTER_REQ，REGISTER和REGIS
