R255 G0 B0 纯红

R255 G255 B0 纯黄

R255 G255 B255 纯白

R0 G0 B0 纯黑

R0 G255 B255 天蓝

R0 G0 B255 深蓝

R255 G0 B255 洋红

亮度：亮度就是各种图像色彩模式下，图形原色的明暗程度。亮度的调整就是明暗程度的调整。亮度的范围是从0——255，共256种色调。

色相：色相就是从物体反射或透过物体传播的颜色。简单的说色相就是色彩颜色，对色相的调整就是在多种颜色之间的变化，例如光油红、橙、黄、绿、晴青、蓝、紫七色组成，每一种颜色即道标一种色相。

饱和度：饱和度也成为彩度，是指颜色的强度或纯度。调整饱和度就是调整图像的彩度。将一个彩色图像的饱和度降为0时，就会变为灰色图像，增加饱和度就会增加彩度。

对比度：指不同颜色之间的差别。对比度越大，不同颜色之间的反差越大，即所谓黑白分明，对比度过大，图像就会显得很刺眼。对比度越小，不同颜色之间的反差就越小。

锐度：有时也叫“清晰度”,它是反映图像平面清晰度和图像边缘锐利程度的一个指标。

在图像处理中，常见的颜色模型包括HSB（色相、饱和度、亮度）、RGB（红色、绿色、蓝色）、CMYK（青色、品红、黄色、黑色）和CIE L*a*b*等，因此，相应的颜色模式也就有RGB、CMYK、Lab等。在HSB颜色模型中，色相、饱和度、亮度是对图像属性的基本描述。

色相或者色调（Hue）是从物体反射或透过物体传播的颜色。在0°到360°的标准色轮上，按位置度量色相。通常情况下，色相由颜色名称标识，如红色、橙色或绿色。

饱和度（Saturation，又称彩度）是指颜色的强度或纯度。饱和度表示色相中灰色分量所占的比例，它使用从0%（灰色）至100%（完全饱和）的百分比来度量。在标准色轮上，饱和度从中心到边缘递增。

亮度（Brightness或者intensity）是颜色的相对明暗程度，通常使用从0%（黑色）至100%（白色）的百分比来度量

图像的色调通常是指图像的整体明暗度，例如，如果图像亮部像素较多的话，则图像整体上看起来较为明快。反之，如果图像中暗部像素较多的话，则图像整体上看起来较为昏暗。对于彩色图像而言，图像具有多个色调。通过调整不同颜色通道的色调，可对图像进行细微的调整。

在图像处理的各种颜色模型中，HSB模型以人类对颜色的感觉为基础，描述了颜色的3种基本特性。

一次搞懂清晰度、对比度以及锐化的区别-数码相机专区

不懂这些，后期白学（三）：RGB与饱和度之间的关系

RGB/灰度/亮度/饱和度/色相/灰度关系及变换 - 简书

RGB三分量与饱和度

RGB三个颜色通道同时加上同一个值，图像的亮度也会提高，提高的幅度就是rgb颜色空间加上的值，但是当前点的颜色不会改变，饱和度降低

RGB三个颜色通道同时减去同一个值，图像的亮度会降低，降低的幅度就是rgb颜色空间减去的值，但是当前点的颜色不会改变，饱和度增加

RGB三者中找出最大值和最小值，饱和度=（最大值－最小值）/最大值，

拾色器上最大值R=254，最小值B=58，那么上面的饱和度S=(254-58)/254=0.7716=77%

饱和度调整算法

饱和度的定义大家可以自行查维基百科。饱和度又名色度、彩度。直观而言，饱和度就是色彩的鲜艳程度或者饱和程度。从白色黑色以及白黑之间的所有灰色其饱和度都为0。饱和度越高说明包含某种颜色的成分越大。其实可以理解成某一个纯色掺和了一些灰色或黑色或白色。因为灰色中包含 rgb 三种成分，所以也就导致了原本的 rgb 纯色100%占比开始下降。根据加入灰色的量，使得另外两种颜色成分的增加，原本纯色的饱和度进一步下降。
接下来介绍photoshop中饱和度调整算法：
调整参数的本来的取值范围为[-100, 100]，经过归一化后为[-1, 1]，记为 pecent。我们需要遍历一张图片的所有像素。对于每个像素我们做如下操作：
假设我们的某个像素 P（其 rgb 通道的值分别为 RGB）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

rgbMax = max(max(R, G), B);
rgbMin = min(min(R, G), B);
delta = (rgbMax - rgbMin) / 255;
//如果 delta = 0，则不调整。继续判断下一个像素值。
if (delta == 0) return RGB;
//若 delta > 0
value = (rgbMax + rgbMin) / 255;
L = value / 2; //HSL中的L
S = (L < 0.5? （delta / value）: delta / (2-value)); //饱和度S
if (percent >= 0)
{
    if (pecent+S >= 1) alpha = S;
    else alpha = 1 - percnet;

    alpha = 1 / alpha - 1;
    RGB' = RGB + (RGB - L*255) * alpha;
}
else
{
    alpha = percent;
    RGB' = L * 255 + (RGB- L * 255) * (1 + alpha);
}

当我们要让对比度增加的时候，需要使亮的地方更亮，暗的地方更暗

1. 编译eng版本

2. adb shell

3. setprop persist.sys.usb.config mtp,adb,ac

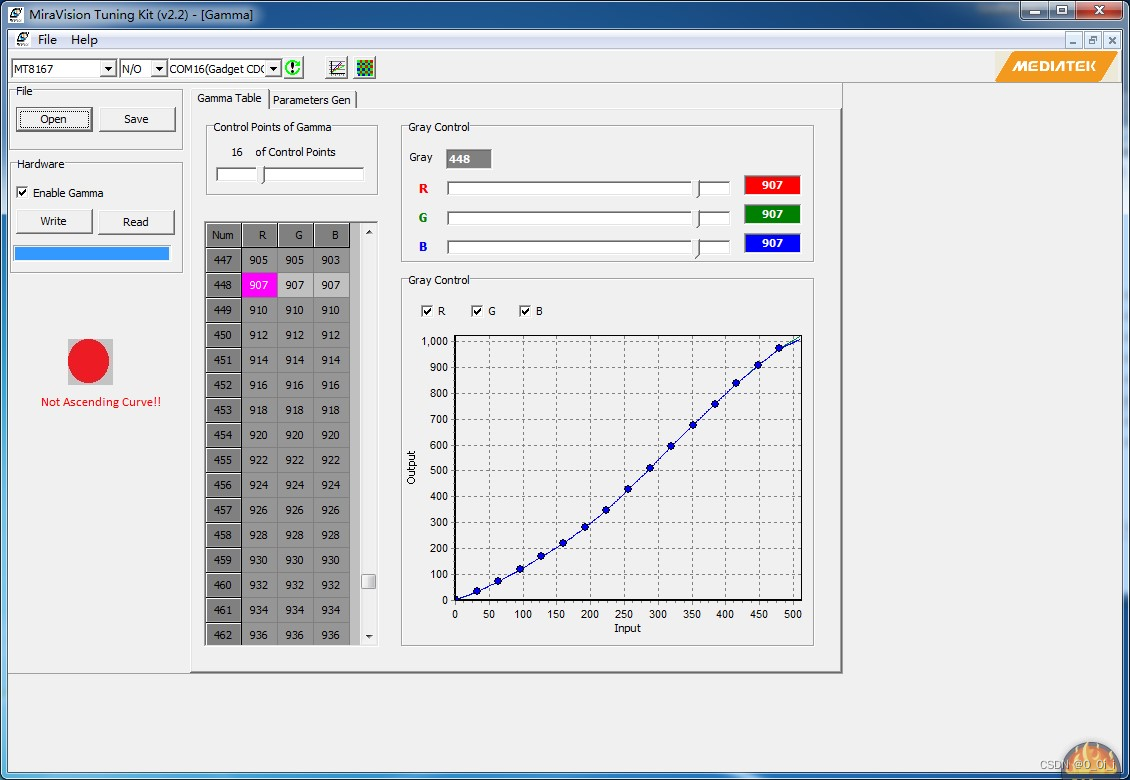

4. 打开MiraVision_Tuning_Kit，如果无法识别到端口，先用Audio_Tuning_Tool connect一下

T:\qinbangdu\new_disk\qinbangdu\8167_RCT6613W23P\MT8167_alps-mp-p0.mp6\alps\vendor\mediatek\proprietary\custom\tb8167p5_64_bsp\hal\pq\cust_gamma.cpp

将以上调试好的数据更新到// Gamma 7的位置

{ // Gamma 7

{ 0, 2, 3, 5, 6, 7, 9, 10, 12, 13, 14, 16, 17, 19, 20, 21, 23, 24, 26, 27, 28, 30, 31, 32, 34, 35, 37, 38, 39, 41, 42, 44,

45, 46, 48, 49, 51, 52, 53, 55, 56, 58, 59, 60, 62, 63, 64, 66, 67, 69, 70, 71, 73, 74, 76, 77, 78, 80, 81, 83, 84, 85, 87, 88,

89, 91, 93, 94, 96, 97, 99, 101, 102, 104, 105, 107, 109, 110, 112, 113, 115, 117, 118, 120, 121, 123, 125, 126, 128, 129, 131, 133, 134, 136, 137, 139,

140, 142, 144, 145, 147, 149, 150, 152, 153, 155, 157, 158, 160, 162, 163, 165, 166, 168, 170, 171, 173, 175, 176, 178, 179, 181, 183, 184, 186, 188, 189, 191,

192, 194, 196, 198, 199, 201, 203, 204, 206, 208, 209, 211, 213, 214, 216, 218, 219, 221, 223, 225, 226, 228, 230, 231, 233, 235, 236, 238, 240, 241, 243, 245,

246, 248, 250, 252, 253, 255, 257, 259, 260, 262, 264, 265, 267, 269, 271, 272, 274, 276, 277, 279, 281, 283, 284, 286, 288, 289, 291, 293, 295, 296, 298, 300,

301, 304, 306, 308, 310, 312, 314, 316, 318, 320, 322, 325, 327, 329, 331, 333, 335, 337, 339, 341, 343, 345, 348, 350, 352, 354, 356, 358, 360, 362, 364, 366,

368, 370, 372, 374, 376, 378, 379, 381, 383, 385, 387, 388, 390, 392, 394, 396, 397, 399, 401, 403, 405, 407, 408, 410, 412, 414, 416, 417, 419, 421, 423, 425,

426, 428, 430, 432, 434, 436, 438, 440, 441, 443, 445, 447, 449, 451, 453, 455, 456, 458, 460, 462, 464, 466, 468, 470, 471, 473, 475, 477, 479, 481, 483, 485,

486, 489, 491, 493, 495, 497, 499, 502, 504, 506, 508, 510, 512, 515, 517, 519, 521, 523, 525, 527, 530, 532, 534, 536, 538, 540, 543, 545, 547, 549, 551, 553,

555, 558, 560, 562, 564, 566, 568, 570, 572, 575, 577, 579, 581, 583, 585, 587, 589, 592, 594, 596, 598, 600, 602, 604, 606, 609, 611, 613, 615, 617, 619, 621,

623, 626, 628, 630, 632, 634, 636, 638, 640, 643, 645, 647, 649, 651, 653, 655, 657, 660, 662, 664, 666, 668, 670, 672, 674, 677, 679, 681, 683, 685, 687, 689,

691, 694, 696, 699, 701, 704, 706, 709, 711, 714, 716, 719, 721, 724, 726, 729, 731, 733, 736, 738, 741, 743, 746, 748, 751, 753, 756, 758, 761, 763, 766, 768,

770, 773, 775, 778, 780, 783, 785, 788, 790, 793, 795, 798, 800, 803, 805, 808, 810, 812, 815, 817, 820, 822, 825, 827, 830, 832, 835, 837, 840, 842, 845, 847,

849, 852, 855, 857, 860, 862, 865, 867, 870, 872, 875, 877, 880, 882, 885, 887, 890, 893, 895, 898, 900, 903, 905, 908, 910, 913, 915, 918, 920, 923, 925, 928,

930, 933, 936, 939, 942, 945, 948, 951, 954, 957, 960, 963, 966, 969, 972, 975, 978, 981, 984, 987, 990, 993, 996, 999, 1002, 1005, 1008, 1011, 1014, 1017, 1020, 1020},

//[512][G]
