706m:
D14 - GPIO83 - VLCD_AVDD_EN - LCM_STBY
AA25 - GPIO70 - LCM_RESET
VGP1 - VGP1_PMU - LCM_VDD
863：
AA3 - GPIO17 - LCM_VDD_EN - LCM_VDD33
AA4 - GPIO18 - GPIO_LCM_PWR_EN
AA24 - GPIO68 - LPTE - LCM_STBY
AA25 - GPIO70 - LCM_RESET
VGP1 - VGP1_PMU - LCM_VDD18
屏的数据接口一般的有RGB TTL、LVDS、MIPI、EDP
RGB TTL接口信号类型是TTL电平，信号的内容是RGB666或者RGB888还有行场同步和时钟；
LVDS接口信号类型是LVDS信号（低电压差分对），信号的内容是RGB数据还有行场同步和时钟；
MIPI DSI接口信号类型是LVDS信号，信号的内容是视频流数据和控制指令。
EDP接口在笔记本行业广泛使用，支持超高分辨率(>1080P)
RGB TTL 接口，数据传输速率不高，传输距离较短，且抗电磁干扰能力也比较差，排线数量多，不符合智能设备轻薄的要求，用的很少
一般不用下初始化代码，只需填充对应屏驱动中lcm_get_params的参数即可，如下：
RGB params
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43 | static void lcm_get_params(LCM_PARAMS *params)
{
memset(params, 0, sizeof(LCM_PARAMS));
params->type = LCM_TYPE_DPI;
params->width = FRAME_WIDTH;
params->height = FRAME_HEIGHT;
//params->ctrl = LCM_CTRL_SERIAL_DBI;
//params->io_select_mode = 0;
params->density = 160;
params->dpi.format = LCM_DPI_FORMAT_RGB888; //LCM_DPI_FORMAT_RGB666; //LCM_DPI_FORMAT_RGB565
params->dpi.rgb_order = LCM_COLOR_ORDER_RGB;
params->dpi.clk_pol = LCM_POLARITY_RISING;
params->dpi.de_pol = LCM_POLARITY_RISING;
params->dpi.vsync_pol = LCM_POLARITY_RISING; //LCM_POLARITY_FALLING;
params->dpi.hsync_pol = LCM_POLARITY_RISING; //LCM_POLARITY_FALLING;
params->dpi.hsync_pulse_width = 48; //48
params->dpi.hsync_back_porch = 40; //112
params->dpi.hsync_front_porch = 40; //160
params->dpi.vsync_pulse_width = 2; //10
params->dpi.vsync_back_porch = 31; //13
params->dpi.vsync_front_porch = 13; //12
params->dpi.width = FRAME_WIDTH;
params->dpi.height = FRAME_HEIGHT;
//params->dpi.is_serial_output = 0;
//params->dpi.intermediat_buffer_num = 0;
params->dpi.PLL_CLOCK = 29; //51;
params->dpi.ssc_disable = 1;
params->dpi.lvds_tx_en = 0;
params->dpi.io_driving_current = LCM_DRIVING_CURRENT_2MA; //LCM_DRIVING_CURRENT_4MA //LCM_DRIVING_CURRENT_8MA
} |
EDP 一般需要外挂IC，此类屏驱动一律由驱动工程师负责。
LVDS 一般不用下初始化代码，只需填充对应屏驱动中lcm_get_params的参数即可，如下：
LVDS params
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34 | static void lcm_get_params(struct LCM_PARAMS *params)
{
memset(params, 0, sizeof(struct LCM_PARAMS));
params->type = LCM_TYPE_DPI;
params->width = FRAME_WIDTH;
params->height = FRAME_HEIGHT;
params->dpi.format = LCM_DPI_FORMAT_RGB888; //LCM_DPI_FORMAT_RGB666; //LCM_DPI_FORMAT_RGB565
params->dpi.rgb_order = LCM_COLOR_ORDER_RGB;
params->dpi.clk_pol = LCM_POLARITY_FALLING;
params->dpi.de_pol = LCM_POLARITY_RISING;
params->dpi.vsync_pol = LCM_POLARITY_FALLING;
params->dpi.hsync_pol = LCM_POLARITY_FALLING;
params->dpi.hsync_pulse_width = 16;
params->dpi.hsync_back_porch = 16;
params->dpi.hsync_front_porch = 32;
params->dpi.vsync_pulse_width = 2;
params->dpi.vsync_back_porch = 2;
params->dpi.vsync_front_porch = 4;
params->dpi.width = FRAME_WIDTH;
params->dpi.height = FRAME_HEIGHT;
params->dpi.PLL_CLOCK = 67;
params->dsi.PLL_CLOCK = 150;
params->dpi.ssc_disable = 1;
params->dpi.lvds_tx_en = 1;
} |
我们用的绝大多数还是MIPI屏
新平台和新板型的点屏工作统一由驱动工程师/公版负责人完成。
首先介绍的是如何在公版版型已经OK的情况下，添加一个屏驱动，以8321 8638 SAT080AT30I21BR3_MIPI屏为例

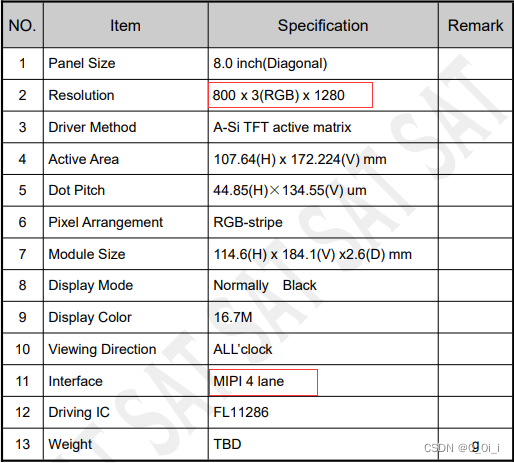

1.拿到LCD规格书，确定屏的分辨率、数据接口类型、通道数
2.Android代码拉下来之后，执行脚本./clone_project.sh tb8321p2_bsp_8638

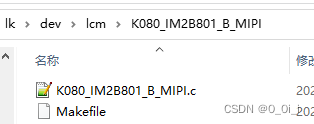

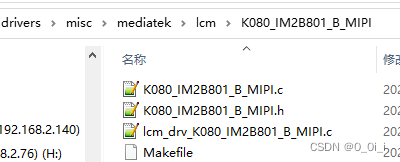

我们查看tb8321p2_bsp.mk里面，公版默认配置了K080_IM2B801_B_MIPI这个屏，里面的供电引脚和上下电时序都是配置好了的
/vendor/mediatek/proprietary/bootable/bootloader/lk/project/tb8321p2_bsp.mk
| 1 | CUSTOM_LK_LCM = "K080_IM2B801_B_MIPI" |

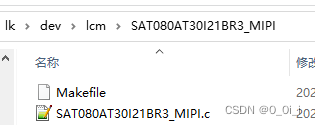

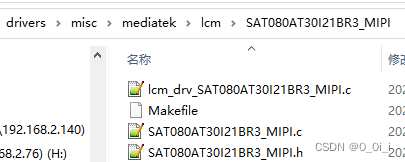

3.我们将这个屏驱动复制一份，将文件夹和文件名都改成 SAT080AT30I21BR3_MIPI
--->>>
--->>>

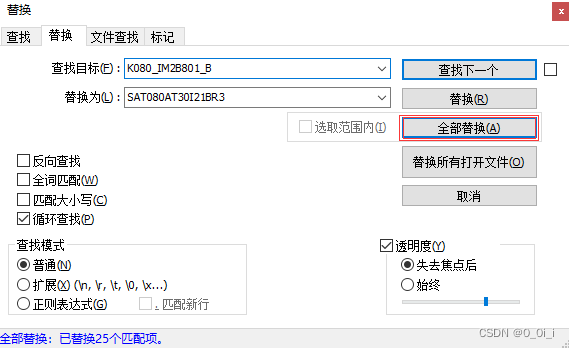

4.把lk和kernel驱动的6个文件都用notepad++打开，替换掉所有文件里面的名字
注意是将"K080_IM2B801_B"替换成"SAT080AT30I21BR3"，不是将"K080_IM2B801_B_MIPI"替换成"SAT080AT30I21BR3_MIPI"

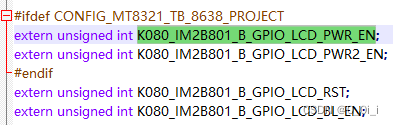

因为有些相关变量是没有"MIPI"字符串的，比如：

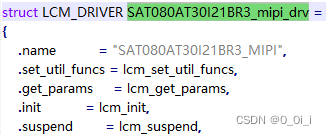

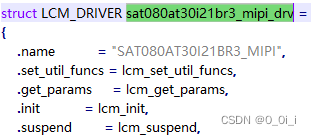

5.打开两个文件，将以下截图高亮字符串改成小写字母(不改也可以，只是为了统一)
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
--->>>
6.添加至lcm_driver_list
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\mt65xx_lcm_list.c
| 1
2
3
4
5
6
7 | extern LCM_DRIVER sat080at30i21br3_mipi_drv; //这个是第5步高亮的字符串
LCM_DRIVER *lcm_driver_list[] = {
#if defined(SAT080AT30I21BR3_MIPI) //这个是驱动文件夹的名字
&sat080at30i21br3_mipi_drv, //这个是第5步高亮的字符串
#endif
} |
\kernel-4.9-lc\drivers\misc\mediatek\lcm\mt65xx_lcm_list.h
| 1 | extern struct LCM_DRIVER sat080at30i21br3_mipi_drv; //这个是第5步高亮的字符串 |
\kernel-4.9-lc\drivers\misc\mediatek\lcm\mt65xx_lcm_list.c
| 1
2
3
4
5 | struct LCM_DRIVER *lcm_driver_list[] = {
#if defined(SAT080AT30I21BR3_MIPI) //这个是驱动文件夹的名字
&sat080at30i21br3_mipi_drv, //这个是第5步高亮的字符串
#endif
} |
7.检查分辨率是否正确
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2 | #define FRAME_WIDTH (800)
#define FRAME_HEIGHT (1280) |

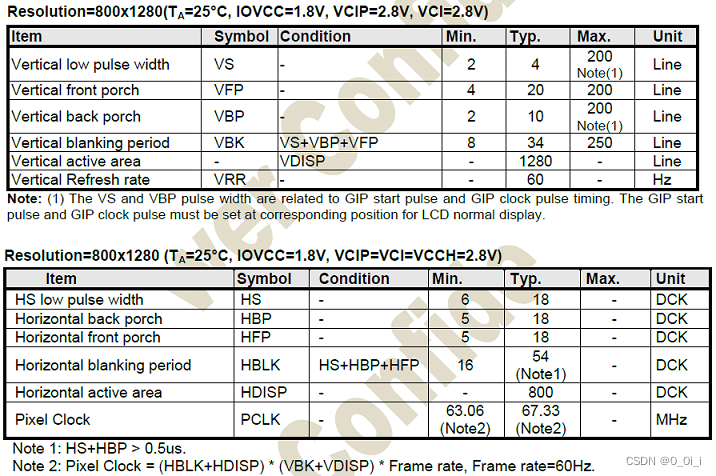

8.填写前后肩参数
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39 | static void lcm_get_params(struct LCM_PARAMS *params)
{
memset(params, 0, sizeof(struct LCM_PARAMS));
params->type = LCM_TYPE_DSI;
params->width = FRAME_WIDTH;
params->height = FRAME_HEIGHT;
params->dsi.mode = SYNC_PULSE_VDO_MODE; //SYNC_EVENT_VDO_MODE; //BURST_VDO_MODE; //CMD_MODE;
// DSI
/* Command mode setting */
params->dsi.LANE_NUM = LCM_THREE_LANE; //LCM_TWO_LANE; //LCM_FOUR_LANE;
//The following defined the fomat for data coming from LCD engine.
params->dsi.data_format.format = LCM_DSI_FORMAT_RGB888; //LCM_DSI_FORMAT_RGB666; //LCM_DSI_FORMAT_RGB565;
// Video mode setting
params->dsi.PS = LCM_PACKED_PS_24BIT_RGB888; //LCM_PACKED_PS_18BIT_RGB666; //LCM_PACKED_PS_16BIT_RGB565;
params->dsi.vertical_sync_active = 4; //4;
params->dsi.vertical_backporch = 8; //20;
params->dsi.vertical_frontporch = 30; //10;
params->dsi.vertical_active_line = FRAME_HEIGHT;
params->dsi.horizontal_sync_active = 20; //20;
params->dsi.horizontal_backporch = 20; //20;
params->dsi.horizontal_frontporch = 20; //20;
params->dsi.horizontal_active_pixel = FRAME_WIDTH;
// Bit rate calculation
//params->dsi.pll_div1 = 0;
//params->dsi.pll_div2 = 1;
//params->dsi.fbk_div = 21;
params->dsi.PLL_CLOCK = 280; //300; //230; //260;
//params->dsi.cont_clock = 1;
//params->dpi.io_driving_current = LCM_DRIVING_CURRENT_8MA; //chy add
//params->dsi.horizontal_bllp = 0x115; //word count=0x340
} |
Video模式又分三种子模式：
1 Non-burst Mode Sync pulses: 在这种模式下，DSI基于各类不一样的同步数据包来作数据同步。这种数据包括：重构，时间校准等。更具体的请参考DSI协议标准。
2 Non-burst Mode Sync event: 这种模式和第一种模式很像，可是这种模式不会发重构和时间校准的数据包，它们只发送一种叫作”Sync event”的包。
3 Burst mode: 在horizontal 的时序是同样的状况下DSI会把链接的速度提高到Panel支持的最大速度。在这种模式下发送RGB数据包的时间被压缩，以留出更多的时间用来传送其余的数据。
9.拿到LCD初始化参数，并转换为MTK驱动的代码格式
屏幕初始化根据供应商的不同代码格式也不同，但都是寄存器在前，寄存器的值在后，类似下面的文件
| 1
2
3
4
5
6
7
8
9
10
11 | DCS_Long_Write_3P(0xFF,0x98,0x81,0x03); //寄存器0xFF 寄存器的值0x98,0x81,0x03
DCS_Long_Write_1P(0x01,0x00); //寄存器0x01 寄存器的值0x00
Solomon_REG_WR(0xD6,0x05); //寄存器0xD6 寄存器的值0x05
Solomon_REG_WR(0xB9,0xC0); //寄存器0xD6 寄存器的值0xC0
Solomon_REG_WR(0xB3,0x01,0x02,0x03,0x04,0x07,0x0B,0x1E,0x1E,0x1C); //寄存器0xB3 后面都是值
DCS_Short_Write_NP(0x11); //11、29都是固定的，基本每个mipi屏都要下
Delay(120);
DCS_Short_Write_NP(0x29);
Delay(20); |
MTK驱动代码格式一：
使用notepad++手动将以上代码改成下面这种形式
C Code
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 | static struct LCM_setting_table lcm_initialization_setting[] =
{
{0xFF, 3, {0X98,0X81,0X03}}, //寄存器0xFF，下3个参数：0X98,0X81,0X03
{0x01, 1, {0x00}}, //寄存器0x01，下1个参数：0x00
{0xD6, 1, {0x05}},
{0xB9, 1, {0xC0}},
{0xB3, 9, {0x01,0x02,0x03,0x04,0x07,0x0B,0x1E,0x1E,0x1C}},
//SLP OUT
{0x11, 0, {0x00}},
{REGFLAG_DELAY, 120, {}},
//DISP ON
{0x29, 0, {0x00}},
{REGFLAG_DELAY, 20, {}},
//--- TE----//
//{0x35, 0, {0x00}},
//{REGFLAG_END_OF_TABLE, 0x00, {}}
} |
然后在lcm_init()函数中使用push_table下参数
C Code
| 1
2
3
4
5
6 | static void lcm_init(void)
{
printf("[LK/LCM] lcm_init() enter\n");
//init_lcm_registers();
push_table(lcm_initialization_setting, sizeof(lcm_initialization_setting) / sizeof(struct LCM_setting_table), 1);
} |
MTK驱动代码格式二：

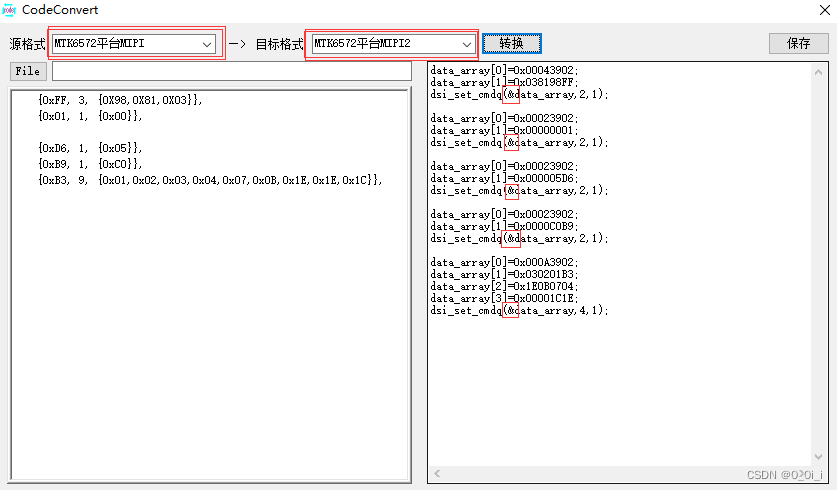

使用CodeConvert工具将"MTK驱动代码格式一" 转换为 "MTK驱动代码格式二"：
转换之后，将右边所有的"&data_array"都替换成"data_array"
然后将右边所有代码复制到init_lcm_registers()函数中：
C Code
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38 | static void init_lcm_registers(void)
{
unsigned int data_array[16];
data_array[0]=0x00043902;
data_array[1]=0x038198FF;
dsi_set_cmdq(data_array,2,1);
data_array[0]=0x00023902;
data_array[1]=0x00000001;
dsi_set_cmdq(data_array,2,1);
data_array[0]=0x00023902;
data_array[1]=0x000005D6;
dsi_set_cmdq(data_array,2,1);
data_array[0]=0x00023902;
data_array[1]=0x0000C0B9;
dsi_set_cmdq(data_array,2,1);
data_array[0]=0x000A3902;
data_array[1]=0x030201B3;
data_array[2]=0x1E0B0704;
data_array[3]=0x00001C1E;
dsi_set_cmdq(data_array,4,1);
//SLP OUT
data_array[0]=0x00110500; //记得最后加上11、29
dsi_set_cmdq(data_array,1,1);
MDELAY(120);
//DISP ON
data_array[0]=0x00290500;
dsi_set_cmdq(data_array,1,1);
MDELAY(20);
//--- TE----//
//data_array[0]=0x00350500;
//dsi_set_cmdq(data_array,1,1);
} |
然后在lcm_init()函数中调用init_lcm_registers()下参数
C Code
| 1
2
3
4
5
6 | static void lcm_init(void)
{
printf("[LK/LCM] lcm_init() enter\n");
init_lcm_registers();
//push_table(lcm_initialization_setting, sizeof(lcm_initialization_setting) / sizeof(struct LCM_setting_table), 1);
} |
举例说明，格式一是如何转换为格式二的：
{0xB3, 9, {0x01,0x02,0x03,0x04,0x07,0x0B,0x1E,0x1E,0x1C}}, //9代表参数的个数
data_array[0]=0x000A3902; //0x0A 代表所有数据的个数(1个寄存器+9个参数)。"3902"代表下参数的格式，这个是固定的
data_array[1]=0x030201B3; //从低8位开始，从右往左填充数据(第一个为寄存器，然后紧跟着参数)
data_array[2]=0x1E0B0704; //继续从右往左填充数据
data_array[3]=0x00001C1E; //参数填充之后，如果不够32位，那么最后的数据补上0
dsi_set_cmdq(data_array,4,1); //4代表以上data_array数组的个数
注意：
1. 8321只支持2lanes或者3lanes，一般客户给过来的初始化参数都是4lanes的，要询问FAE如何更改成3lanes
2. 8321必须使用"MTK驱动代码格式二"，如果用"MTK驱动代码格式一"，可能会存在初始化参数丢失的情况
3. 使用CodeConvert工具的时候，需要用UE或者Notepad++统计转换前的寄存器个数和转换后的是否一致
因为该工具有个bug，碰到以下两种情况，转换就会出问题：

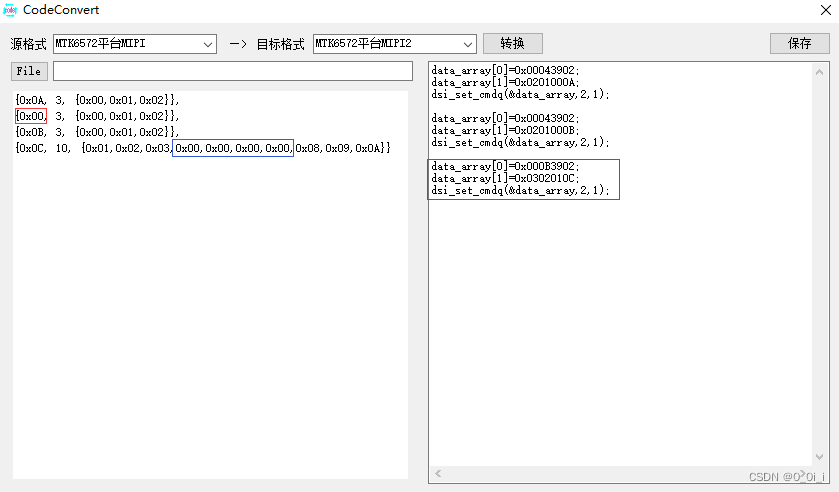

3.1 如下图左边第2行红框，如果寄存器是0x00，那么CodeConvert无法转换，直接丢弃该数据
3.2 如下图左边第4行
{0x0C, 10, {0x01,0x02,0x03,0x00,0x00,0x00,0x00,0x08,0x09,0x0A}}; 正确转换之后应该是：
data_array[0]=0x000B3902;
data_array[1]=0x0302010C;
data_array[2]=0x00000000; //但这一行的数据全是0，所以CodeConvert就会丢弃这一行及下面所有的数据
data_array[3]=0x000A0908;
dsi_set_cmdq(data_array,4,1);
于是就形成以下残缺的参数：
data_array[0]=0x000B3902;
data_array[1]=0x0302010C;
dsi_set_cmdq(data_array,2,1);
所以，在使用CodeConvert工具的是要要格外留意0x00的情况，并且统计转换前后的参数个数是否一致，如果发现漏数据或者残缺数据，需要手动修正。
10.如果确定要修改供电引脚，那么请参考以下修改，否则可以跳过这一步。

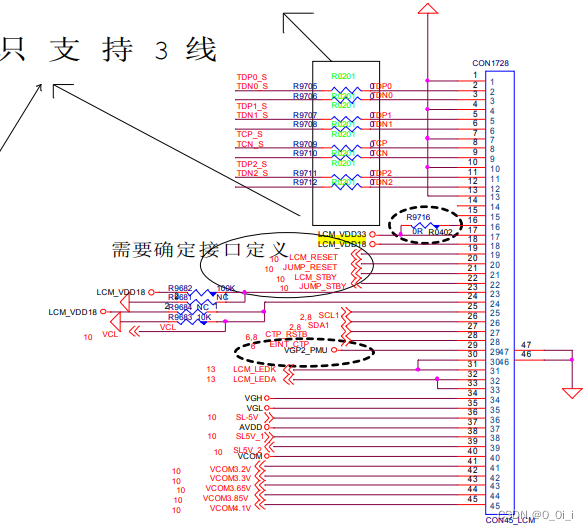

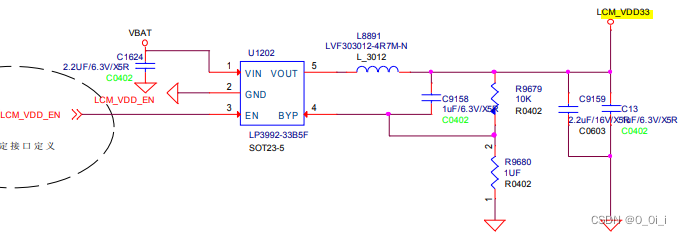

如果不清楚要操作哪个引脚，请与硬件工程师确定，现以LCM_VDD33为例，查看原理图：
LCM_VDD33是受U1202的LDO VOUT控制，LCM_VDD_EN 使能LDO之后LCM_VDD33就会出来3.3V

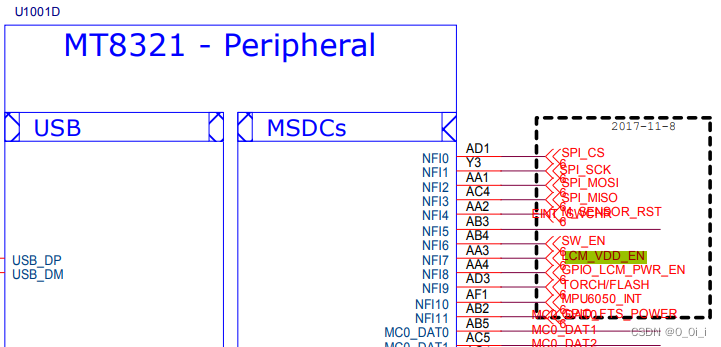

而LCM_VDD_EN对应着CPU的AA3接口

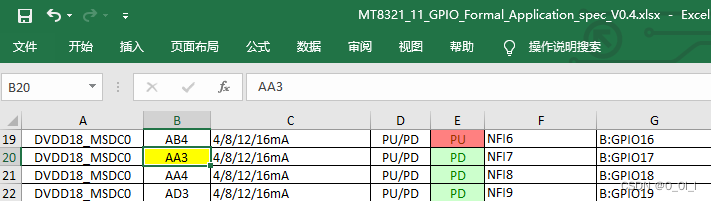

查看GPIO LIST表可得AA3对应着GPIO17

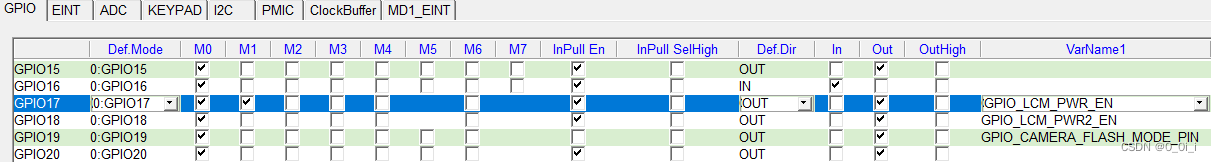

使用DrvGen.exe打开codegen.dw，修改GPIO配置 (\vendor\mediatek\proprietary\scripts\dct\old_dct\DrvGen.exe)
\kernel-4.9-lc\drivers\misc\mediatek\dws\mt6580\tb8321p2_bsp.dws
\vendor\mediatek\proprietary\bootable\bootloader\preloader\custom\tb8321p2_bsp\dct\dct\codegen.dws
\vendor\mediatek\proprietary\bootable\bootloader\lk\target\tb8321p2_bsp\dct\dct\codegen.dws
\vendor\mediatek\proprietary\custom\tb8321p2_bsp\kernel\dct\dct\codegen.dws
LK部分：
在屏驱动定义GPIO_LCD_PWER_EN引脚，GPIO17这个枚举可以直接使用，因为已经定义在gpio_const.h了
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6
7
8 | #ifdef MT8321_TB_8638_PROJECT
#ifdef GPIO_LCM_PWR_EN
#define GPIO_LCD_PWR_EN GPIO_LCM_PWR_EN
#else
#define GPIO_LCD_PWR_EN (GPIO17 | 0x80000000)
#endif
... ... |
\vendor\mediatek\proprietary\bootable\bootloader\lk\platform\mt6580\include\platform\gpio_const.h
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20 | /******************************************************************************
* Enumeration for GPIO pin
******************************************************************************/
typedef enum GPIO_PIN
{
GPIO_UNSUPPORTED = -1,
GPIO0 , GPIO1 , GPIO2 , GPIO3 , GPIO4 , GPIO5 , GPIO6 , GPIO7 ,
GPIO8 , GPIO9 , GPIO10 , GPIO11 , GPIO12 , GPIO13 , GPIO14 , GPIO15 ,
GPIO16 , GPIO17 , GPIO18 , GPIO19 , GPIO20 , GPIO21 , GPIO22 , GPIO23 ,
GPIO24 , GPIO25 , GPIO26 , GPIO27 , GPIO28 , GPIO29 , GPIO30 , GPIO31 ,
GPIO32 , GPIO33 , GPIO34 , GPIO35 , GPIO36 , GPIO37 , GPIO38 , GPIO39 ,
GPIO40 , GPIO41 , GPIO42 , GPIO43 , GPIO44 , GPIO45 , GPIO46 , GPIO47 ,
GPIO48 , GPIO49 , GPIO50 , GPIO51 , GPIO52 , GPIO53 , GPIO54 , GPIO55 ,
GPIO56 , GPIO57 , GPIO58 , GPIO59 , GPIO60 , GPIO61 , GPIO62 , GPIO63 ,
GPIO64 , GPIO65 , GPIO66 , GPIO67 , GPIO68 , GPIO69 , GPIO70 , GPIO71 ,
GPIO72 , GPIO73 , GPIO74 , GPIO75 , GPIO76 , GPIO77 , GPIO78 , GPIO79 ,
GPIO80 , GPIO81 , GPIO82 , GPIO83 , GPIO84 , GPIO85 , GPIO86 , GPIO87 ,
GPIO88 , GPIO89 , GPIO90 , GPIO91 , GPIO92 , MT_GPIO_BASE_MAX
}GPIO_PIN; |
开机时，在lcm_init_power中调用lcd_power_en(1)->lcm_set_gpio_output(GPIO_LCD_PWR_EN, GPIO_OUT_ONE)，拉高GPIO17引脚
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16 | static void lcd_power_en(unsigned char enabled)
{
if (enabled){
#ifdef MT8321_TB_8638_PROJECT
lcm_set_gpio_output(GPIO_LCD_PWR_EN, GPIO_OUT_ONE);
MDELAY(10);
#endif
}
else{
#ifdef MT8321_TB_8638_PROJECT
lcm_set_gpio_output(GPIO_LCD_PWR_EN, GPIO_OUT_ZERO);
MDELAY(2);
#endif
}
} |
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6 | static void lcm_set_gpio_output(unsigned int GPIO, unsigned int output)
{
mt_set_gpio_mode(GPIO, GPIO_MODE_00);
mt_set_gpio_dir(GPIO, GPIO_DIR_OUT);
mt_set_gpio_out(GPIO, (output>0)? GPIO_OUT_ONE: GPIO_OUT_ZERO);
} |
KERNEL部分：
kernel不能像LK一样直接使用GPIO17，必须在dts设备树统一配置，如下，在lcm节点配置GPIO17
\kernel-4.9-lc\arch\arm\boot\dts\mt6580.dts
| 1
2
3
4
5
6
7
8
9
10 | bus: bus {
compatible = "simple-bus";
#address-cells = <1>;
#size-cells = <1>;
ranges = <0 0 0 0xffffffff>;
... ...
lcm: lcm {
compatible = "mediatek,mt6580-lcm"; //该名字对应lcm_drv_SAT080AT30I21BR3_MIPI.c中的of_device_id
}; //platform总线通过of_device_id匹配到lcm节点，从而可以获取lcm节点的资源(GPIO、LDO等)
}; |
\kernel-4.9-lc\arch\arm\boot\dts\tb8321p2_bsp.dts
| 1
2
3 | &lcm {
gpio_lcm_pwr_en = <&pio 17 0>; //GPIO17
}; |
定义SAT080AT30I21BR3_GPIO_LCD_PWR_EN；
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3 | #ifdef CONFIG_MT8321_TB_8638_PROJECT
unsigned int SAT080AT30I21BR3_GPIO_LCD_PWR_EN;
... ... |
声明SAT080AT30I21BR3_GPIO_LCD_PWR_EN；
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.h
| 1
2
3 | #ifdef CONFIG_MT8321_TB_8638_PROJECT
extern unsigned int SAT080AT30I21BR3_GPIO_LCD_PWR_EN;
... ... |
从dts获取SAT080AT30I21BR3_GPIO_LCD_PWR_EN；
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\lcm_drv_SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6
7 | static void lcm_request_gpio_control(struct device *dev)
{
printk("[Kernel/LCM] lcm_request_gpio_control() enter");
#ifdef CONFIG_MT8321_TB_8638_PROJECT
SAT080AT30I21BR3_GPIO_LCD_PWR_EN = of_get_named_gpio(dev->of_node, "gpio_lcm_pwr_en", 0); //获取dts中对应的GPIO17
... ...
} |
然后，和LK阶段一样，在lcm_init_power中调用lcd_power_en(1)->lcm_set_gpio_output(GPIO_LCD_PWR_EN, GPIO_OUT_ONE)，拉高GPIO17引脚
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15 | static void lcd_power_en(unsigned char enabled)
{
if (enabled){
#ifdef CONFIG_MT8321_TB_8638_PROJECT
lcm_set_gpio_output(SAT080AT30I21BR3_GPIO_LCD_PWR_EN, GPIO_OUT_ONE);
MDELAY(10);
#endif
}
else{
#ifdef CONFIG_MT8321_TB_8638_PROJECT
lcm_set_gpio_output(SAT080AT30I21BR3_GPIO_LCD_PWR_EN, GPIO_OUT_ZERO);
MDELAY(2);
#endif
}
} |
\kernel-4.9-lc\drivers\misc\mediatek\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6
7 | static void lcm_set_gpio_output(unsigned int GPIO, unsigned int output)
{
if (GPIO == 0xFFFFFFFF) {
return;
}
gpio_set_value(GPIO, (output > 0) ? GPIO_OUT_ONE : GPIO_OUT_ZERO);
} |
11.最后在ProjectConfig、KernelConfig、LKConfig配置对应的屏驱动名字即可
12.打印开机的uart log，查看实际帧率，一般55 ~ 60都是正常的，这里就是57HZ
| 1
2
3
4
5
6
7 | (200801_11:05:06.165)[1773] mt_disp_get_lcd_time, fps=5709
(200801_11:05:06.165)[1773] videolfb - fb_base = 0xbf200000
(200801_11:05:06.165)[1774] videolfb - islcmfound = 1
(200801_11:05:06.244)[1843] mt_disp_get_lcd_time, fps=5726
(200801_11:05:06.244)[1843] videolfb - fps = 5726
(200801_11:05:06.244)[1843] videolfb - vram = 14680064
(200801_11:05:06.244)[1844] videolfb - lcmname = SAT080AT30I21BR3_MIPI |
或者安装DisplayTester.apk也可以查看实际帧率。
在前后肩不变的情况下，直接调整params->dsi.PLL_CLOCK就可以改变帧率
假如PLL_CLOCK = 200，读出来的fps=40HZ，那么PLL_CLOCK改成300，读出来的fps就会变成60HZ
\vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\SAT080AT30I21BR3_MIPI\SAT080AT30I21BR3_MIPI.c
| 1
2
3
4
5
6
7
8
9
10
11 | params->dsi.vertical_sync_active = 3;
params->dsi.vertical_backporch = 5;
params->dsi.vertical_frontporch = 8;
params->dsi.vertical_active_line = FRAME_HEIGHT;
params->dsi.horizontal_sync_active = 4;
params->dsi.horizontal_backporch = 4;
params->dsi.horizontal_frontporch = 80;
params->dsi.horizontal_active_pixel = FRAME_WIDTH;
params->dsi.PLL_CLOCK = 280; |
另外，如果一些屏在高帧率存在显示不正常的情况，可以配合FAE将帧率降低到50以下试试
13.如果屏幕点不亮，首先确保前面所有的步骤配置正确，然后找硬件工程师检查排线和上电。如果硬件工程师检查OK后还是无法点亮，请联系屏FAE过来联调。
14.如果屏点亮了，也找硬件工程师确认上下电，分别查看开机、休眠、唤醒状态的VDD/STBY/RESET等脚位是否正常。
扫一扫
4838
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
