【Arduino nano 33 ble sense rev2】学习历程1

从去年开始一直学习On Device Learning 为了更好的理解这一块的内容，所以买了一块开发板，

Arduino nano 33 ble sense rev2。

今天主要介绍2个部分

1. Arduino IDE的安装及使用

2. 编译一个Hello World

1.1 先讲第一部分Arduino IDE的安装。

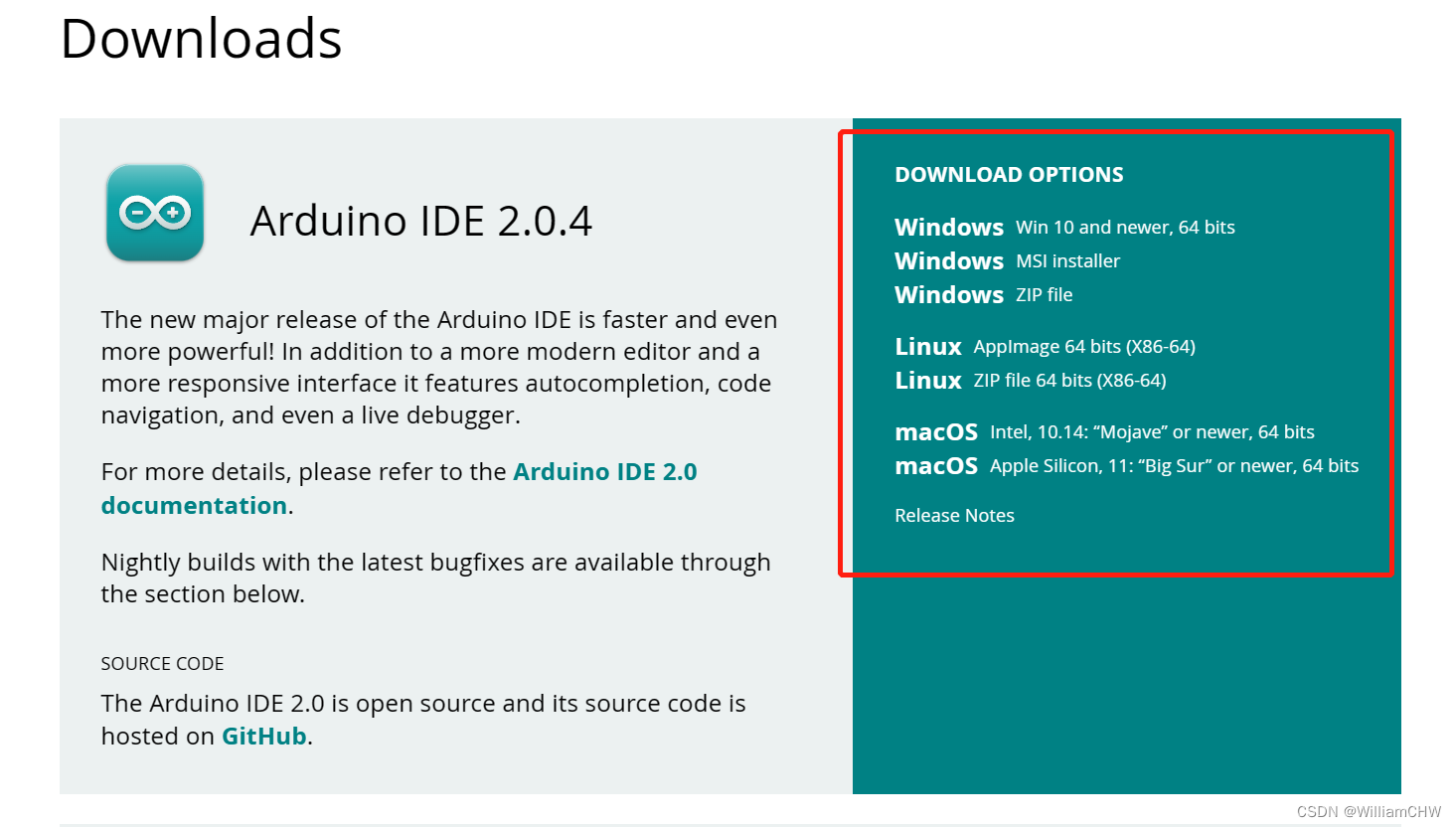

下载地址：

Software | Arduino



 可以根据自己的电脑配置下载，下载后双击安装，整个过程就是全部安装包括驱动什么。这部分个人感觉没有什么坑，所以就不细讲了。

1.2 Arduino IDE的使用

这里需要讲以下几点：

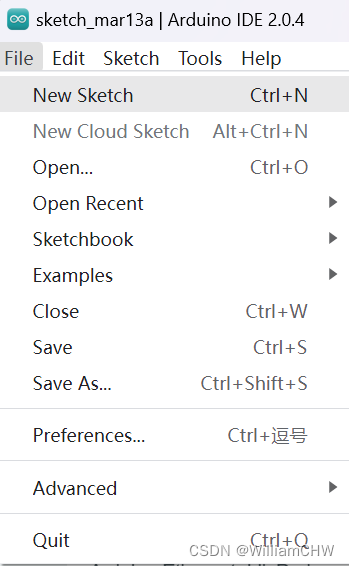

a. 中文设置（个人不推荐）File>Perferences 里面设置

b. 选择开发板

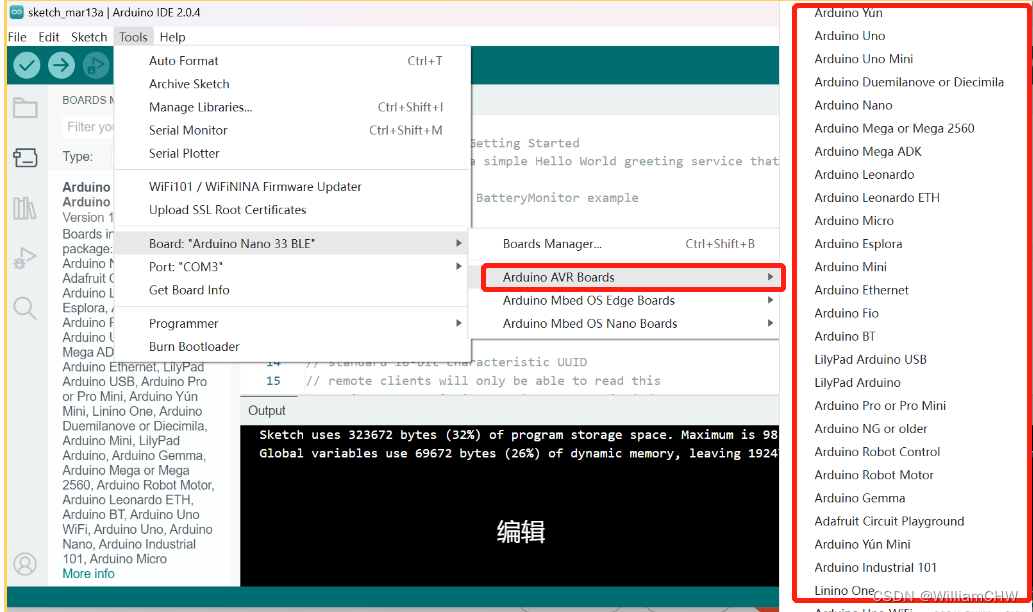

 Tools>Board 里面选择 正常一般情况下 只有Arduino AVR Boards 里面的选择。但是有些情况下，有些情况下，这样选择会造成编译后软硬件不匹配。比如我的板子是 Arduino nano 33 ble sense rev2，开始我以为选择Arduino Nano，就行了，但是后来编译时候才发现出错，具体情况一会儿再说。



 所以这个时候，我们需要自己下载，具体方法如下：

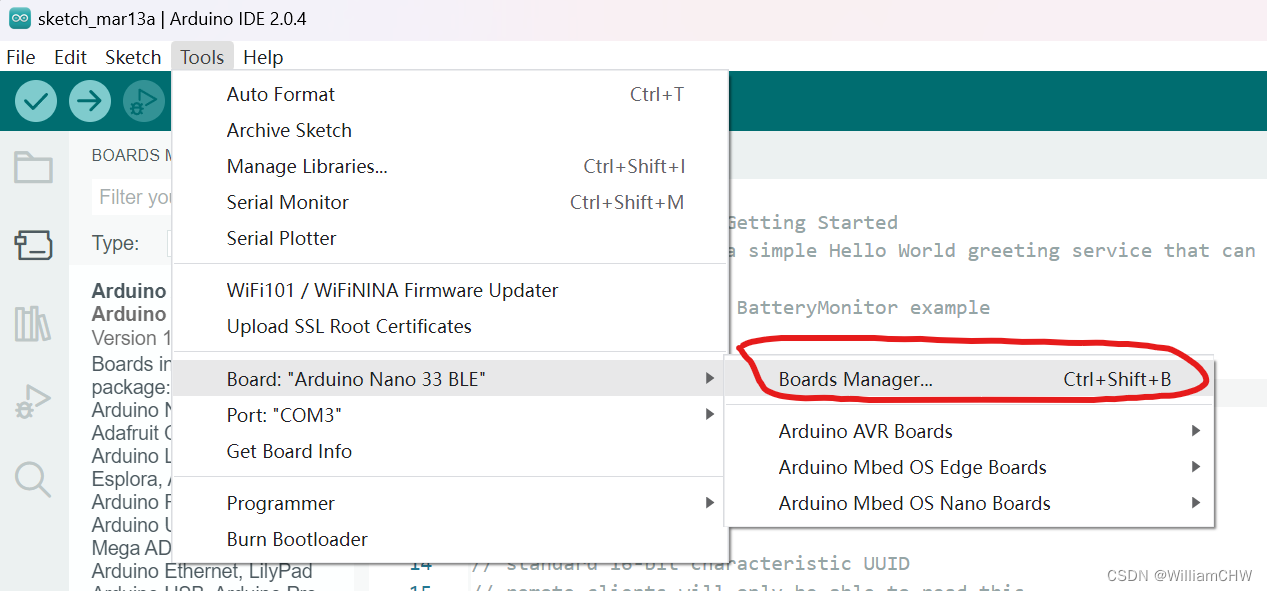

选择Tools > Boards Manager

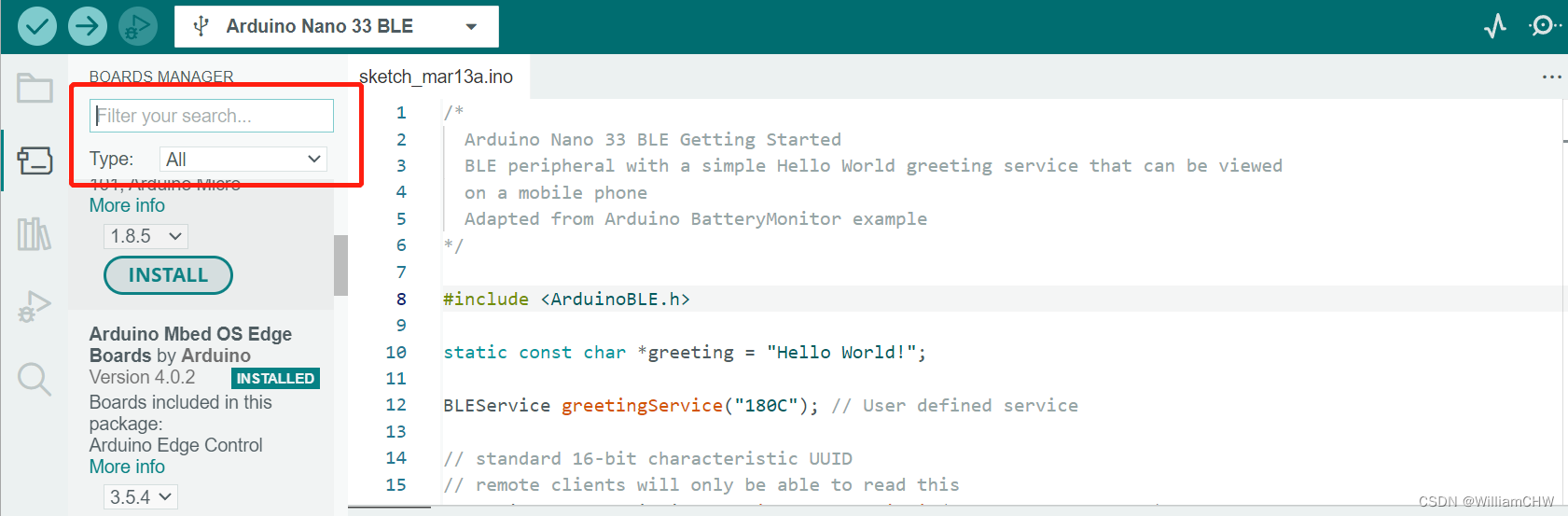

 在输入需要的板子，比如我的 Arduino nano 33 ble sense rev2 需要的开发板是 Arduino Nano BLE 33

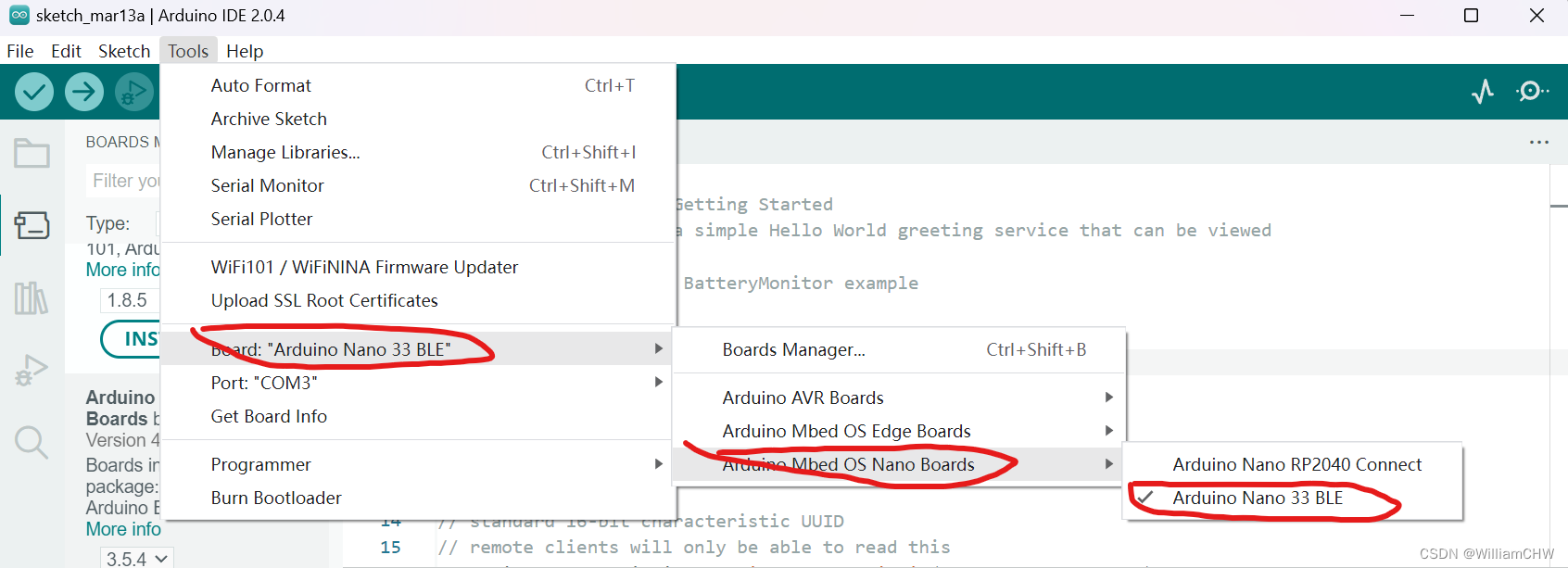

 下载成功后，可以选择得出需要的开发板。

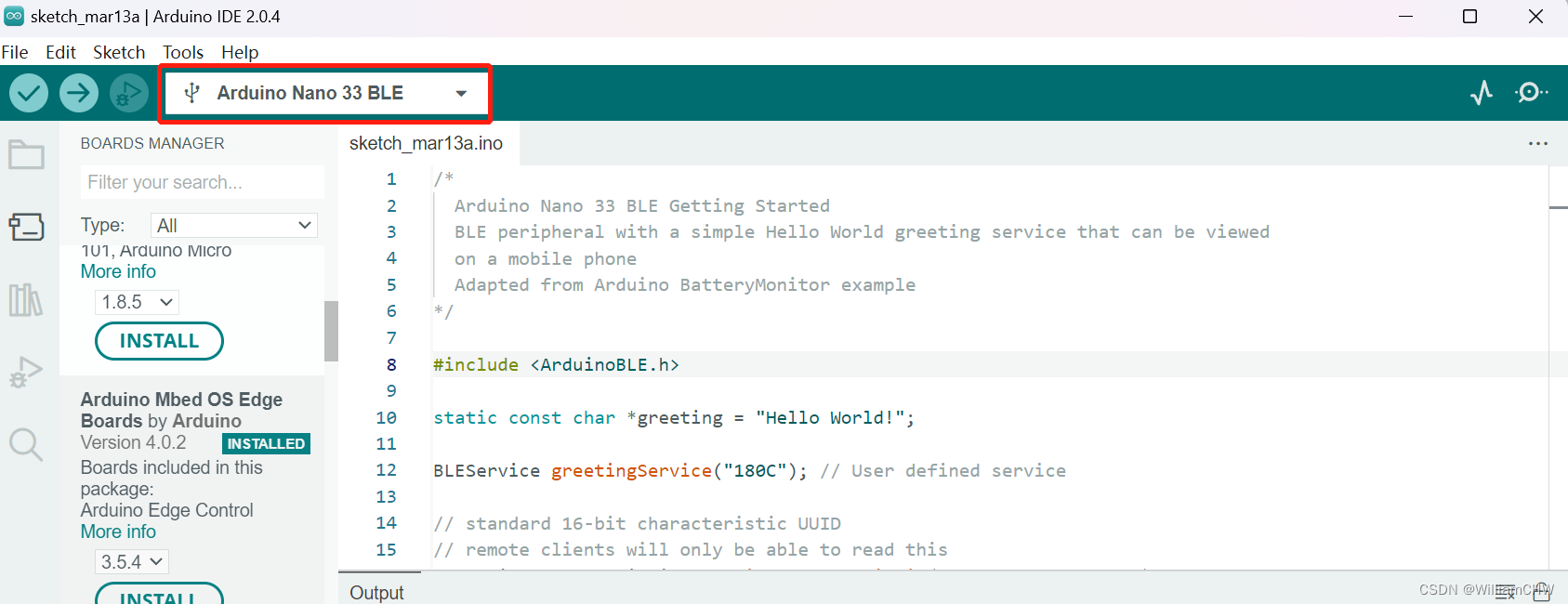

 选择成功后，在IDE界面会出现 Arduino Nano 33 BLE

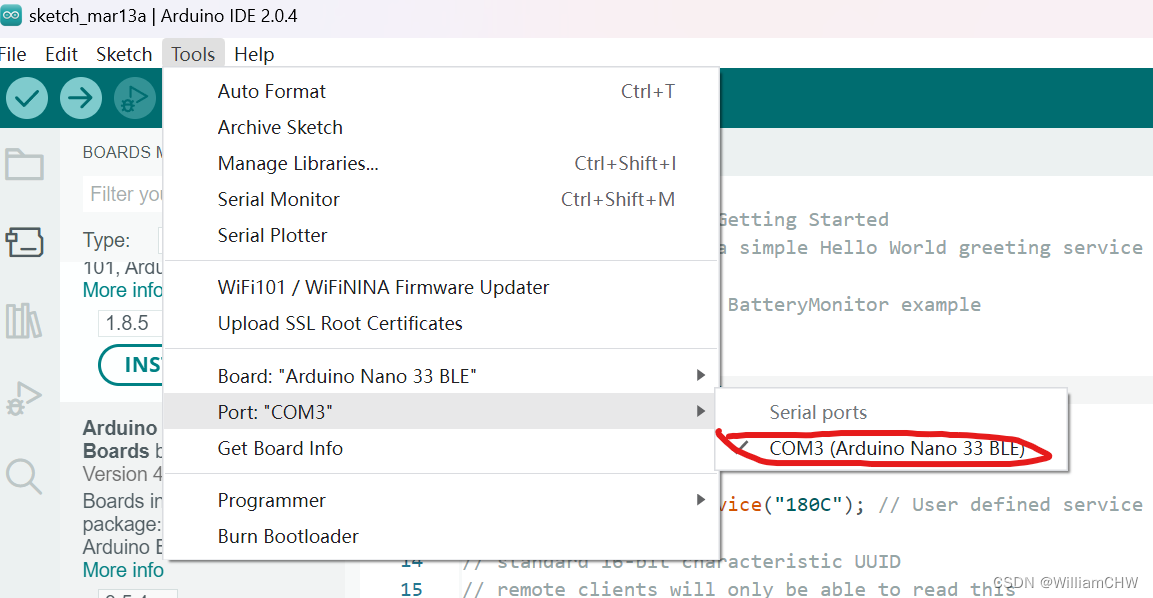

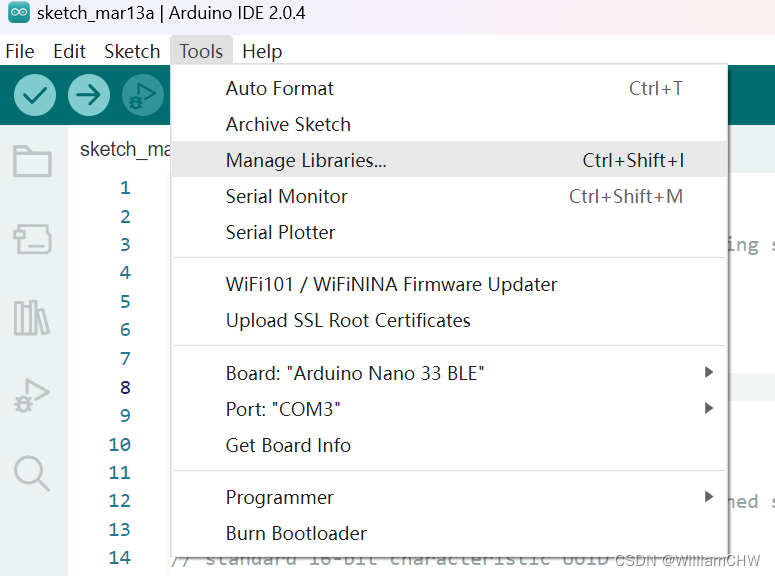

c. 选择端口：

这里不用在乎COM3 还是其他的 只要板子型号对就可以。

 注：这里面如果Port 那个位置是灰色选不了，可能有以下几个原因

（1）就是驱动没有装好，这样就是把IDE删了，重新装，就可以了

（2）数据线的问题，我开始就是随便找了一根安卓的线，后来发现这个线只是充电线，不是数据线，所以重新上网买了一根数据线，这个买的时候一定问一下。

（3）板子有问题，这里就要联系买板子的商家具体询问了。

如果一切设置好，从界面中应该可以看到



2. 编译一个Hello World

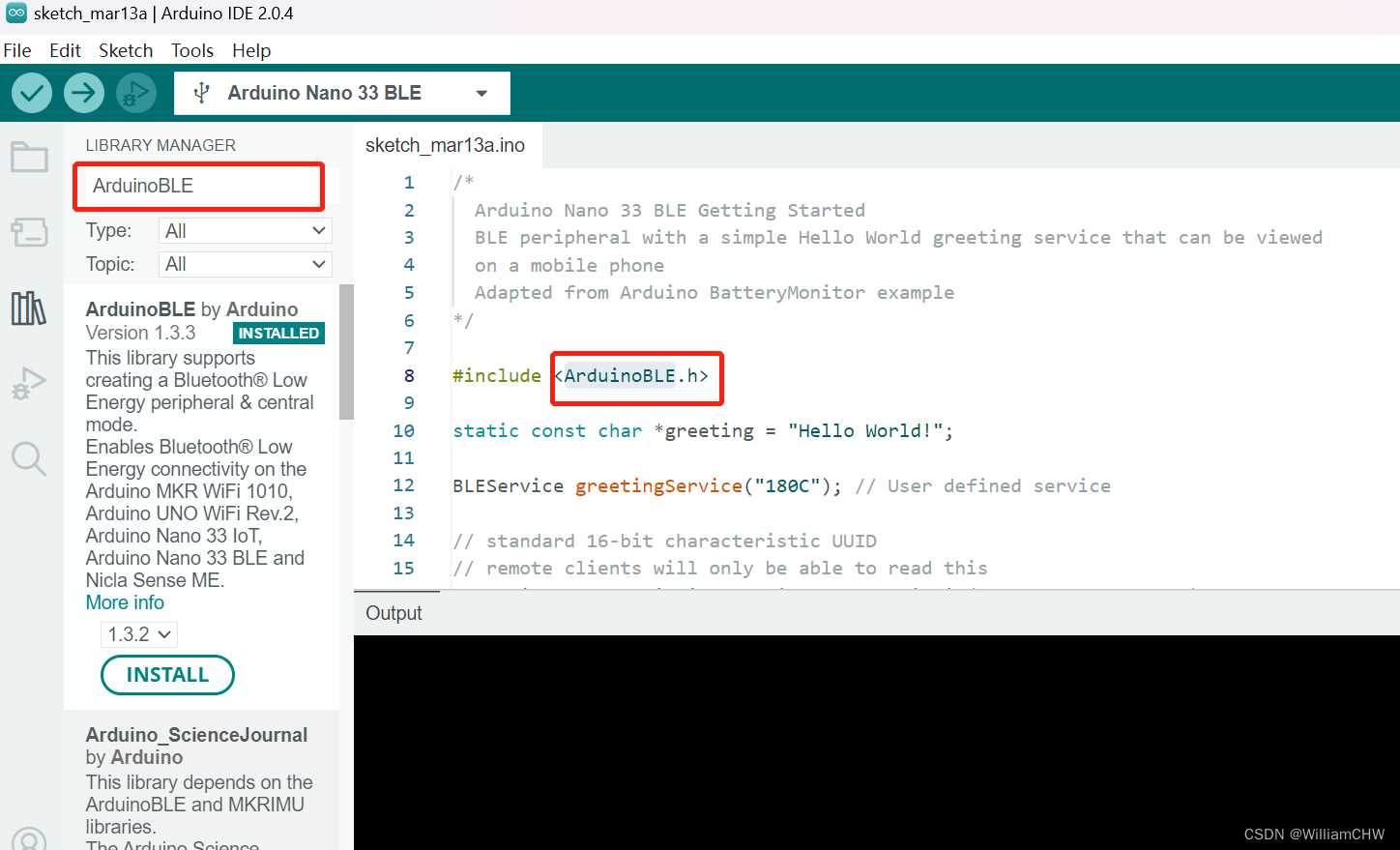

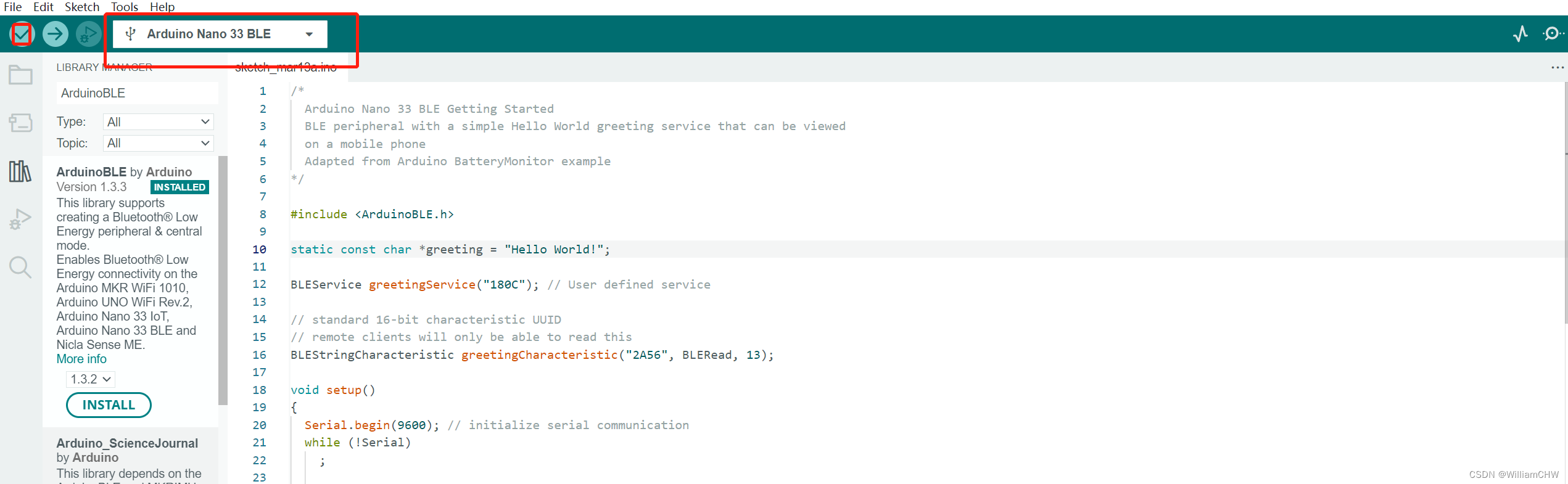

这里面就一个重点如何下载library ，



这里需要说一个问题就是编译失败，

WARNING: library ArduinoBLE claims to run on samd, megaavr, mbed, apollo3, mbed_nano, mbed_portenta, mbed_nicla, esp32, mbed_giga architecture(s) and may be incompatible with your current board which runs on avr architecture(s).
d:\ArduinoProject\libraries\ArduinoBLE\src\utility\HCIUartTransport.cpp:33:2: error: #error "Unsupported board selected!"
 #error "Unsupported board selected!"
  ^~~~~
d:\ArduinoProject\libraries\ArduinoBLE\src\utility\HCIUartTransport.cpp:99:40: error: 'SerialHCI' was not declared in this scope
 HCIUartTransportClass HCIUartTransport(SerialHCI, 912600);
                                        ^~~~~~~~~
d:\ArduinoProject\libraries\ArduinoBLE\src\utility\HCIUartTransport.cpp:99:40: note: suggested alternative: 'Serial'
 HCIUartTransportClass HCIUartTransport(SerialHCI, 912600);
                                        ^~~~~~~~~
                                        Serial

exit status 1

Compilation error: exit status 1

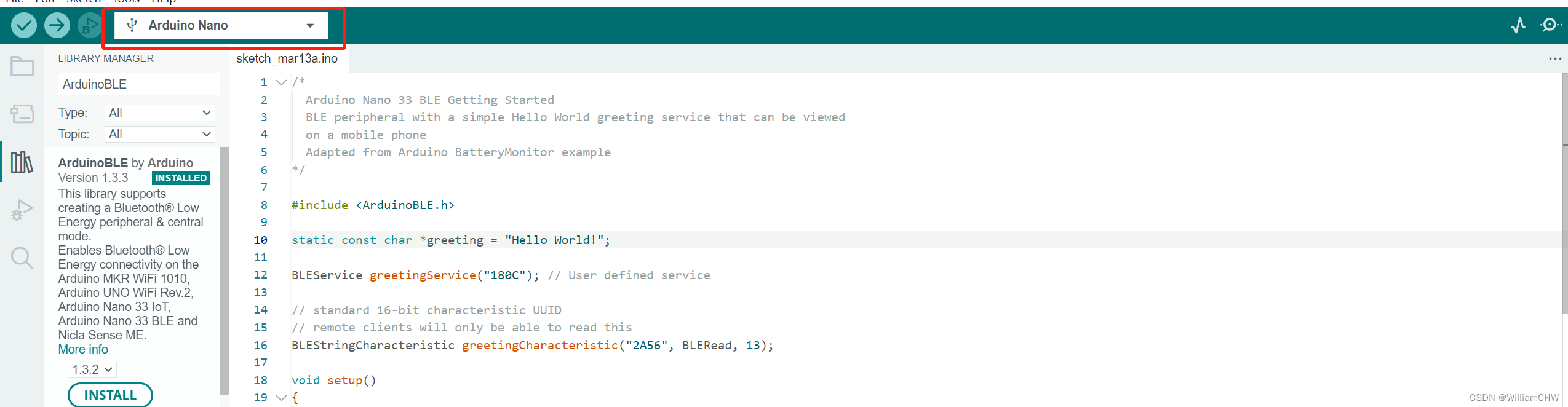

 这里其实是因为板子选择不对 比如我这里选择的是 Arduino Nano不是  Arduino Nano BLE 33

所以报错了。 如下图所示：

 当我把Arduino Nano改为 Arduino Nano BLE 33  时，编译就可以通过了

 编译就是那个对勾。

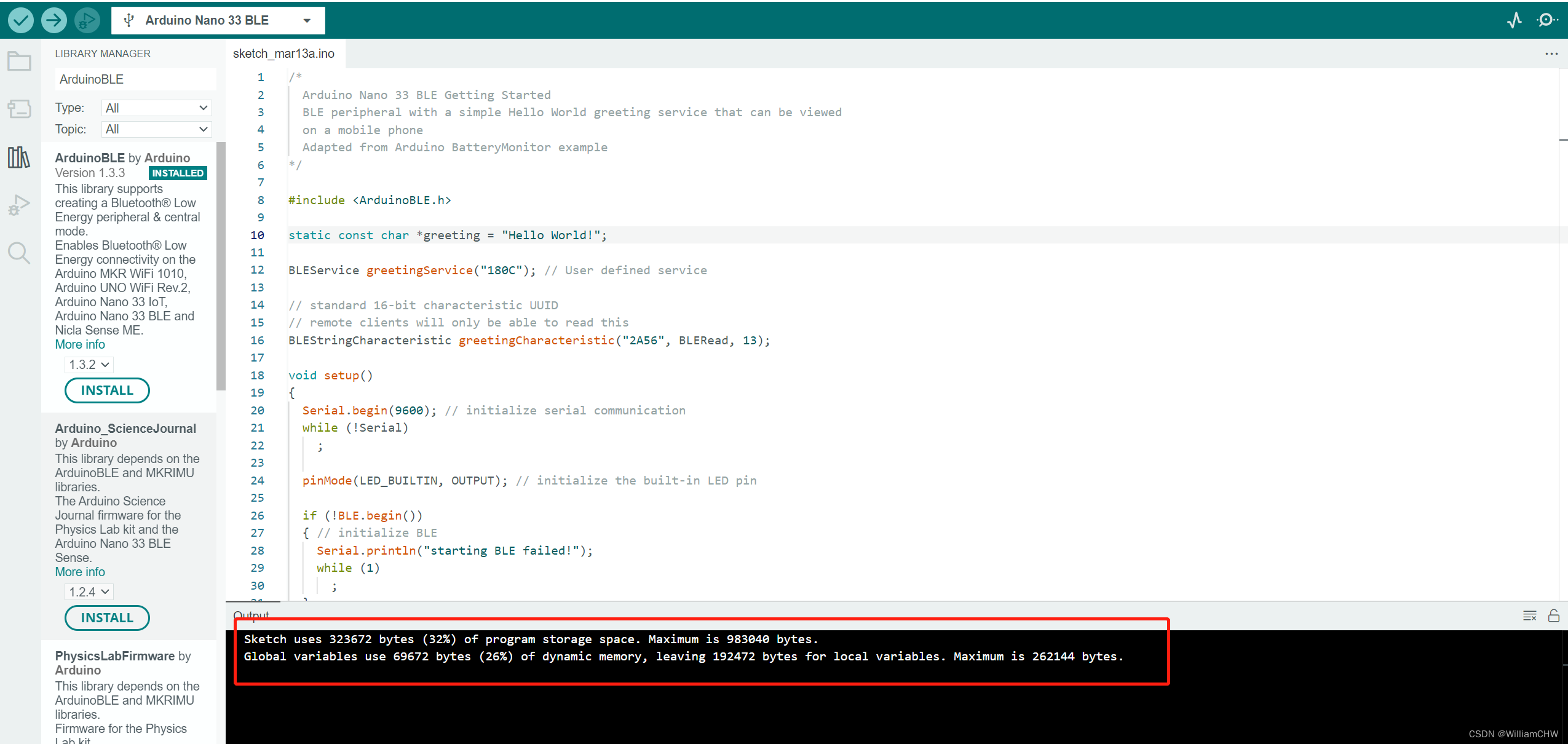

编译通过显示如下：

Hello World 的代码如下

/*
  Arduino Nano 33 BLE Getting Started
  BLE peripheral with a simple Hello World greeting service that can be viewed
  on a mobile phone
  Adapted from Arduino BatteryMonitor example
*/

#include <ArduinoBLE.h>

static const char *greeting = "Hello World!";

BLEService greetingService("180C"); // User defined service

// standard 16-bit characteristic UUID
// remote clients will only be able to read this
BLEStringCharacteristic greetingCharacteristic("2A56", BLERead, 13);

void setup()
{
  Serial.begin(9600); // initialize serial communication
  while (!Serial)
    ;

  pinMode(LED_BUILTIN, OUTPUT); // initialize the built-in LED pin

  if (!BLE.begin())
  { // initialize BLE
    Serial.println("starting BLE failed!");
    while (1)
      ;
  }

  BLE.setLocalName("Nano33BLE");                             // Set name for connection
  BLE.setAdvertisedService(greetingService);                 // Advertise service
  greetingService.addCharacteristic(greetingCharacteristic); // Add characteristic to service
  BLE.addService(greetingService);                           // Add service
  greetingCharacteristic.setValue(greeting);                 // Set greeting string

  BLE.advertise(); // Start advertising
  Serial.print("Peripheral device MAC: ");
  Serial.println(BLE.address());
  Serial.println("Waiting for connections...");
}

void loop()
{
  BLEDevice central = BLE.central(); // Wait for a BLE central to connect

  // if a central is connected to the peripheral:
  if (central)
  {
    Serial.print("Connected to central MAC: ");
    // print the central's BT address:
    Serial.println(central.address());
    // turn on the LED to indicate the connection:
    digitalWrite(LED_BUILTIN, HIGH);

    while (central.connected())
    {
    } // keep looping while connected

    // when the central disconnects, turn off the LED:
    digitalWrite(LED_BUILTIN, LOW);
    Serial.print("Disconnected from central MAC: ");
    Serial.println(central.address());
  }
}
