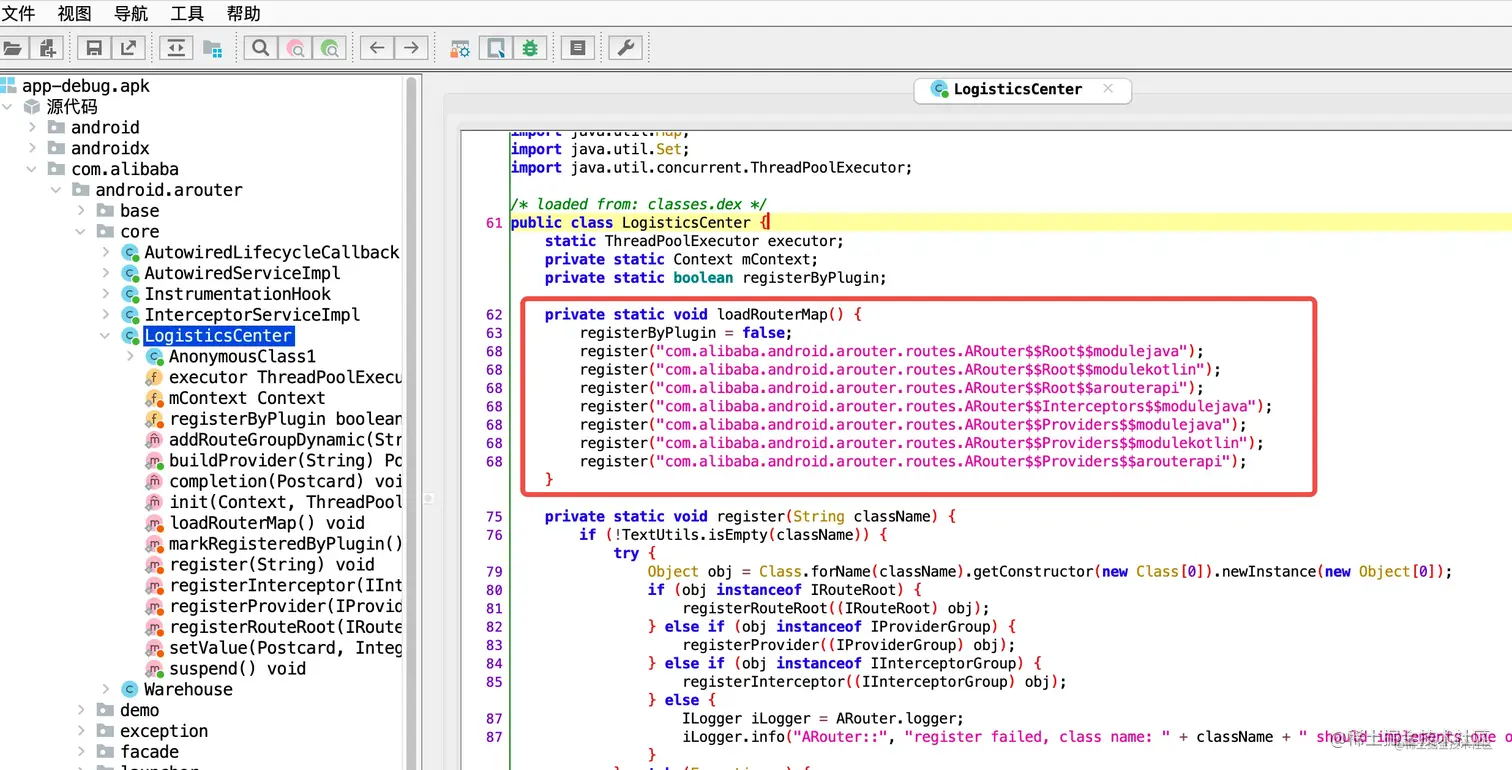

在本系列前两篇中，介绍了ARouter的核心原理、ARouter中使用的APT技术，了解了帮助类的作用和编译期生成帮助类的原理。其中原理篇中提到了AGP方式加载路由——在编译时进行扫描并动态在LogisticsCenter#loadRouterMap()中插入了代码。本篇就来介绍ARouter是如何搜集帮助类信息、如何动态注入代码，以及涉及到的AGP、Trasform、ASM 。
一、Arouter中的核心技术
1.1 Gradle
先来了解Android开发必定要接触到的Gradle：
- 一个自动化构建框架
- 在Android开发中，用来编译打包输出apk，还可以用来添加三方依赖
Gradle官网中的介绍： Gradle是一种开源构建自动化工具，足够灵活，可以构建几乎任何类型的软件。Gradle对您要构建什么或如何构建它几乎没有任何限制。
也就是说，Gradle这个构建工具，可以被用来构建任何东西，具体如何构建也是由使用者制定。 在Android领域，AndroidStudio中的项目默认会引入Gradle，就是被用来构建Android应用包——apk文件。
那么Google是如何制定Apk构建流程的呢？ 通过上面了解知道，AndroidStudio中只有Gradle还不够，还得告诉它如何构建。我们知道Apk打包流程包括很多环节：源码文件经过JavaCompiler转为class文件、class经过dex操作变为dex文件、dex和资源等打包成apk、签名 等等一系列步骤，这就需要Google使用Gradle把这些操作都串联起来。

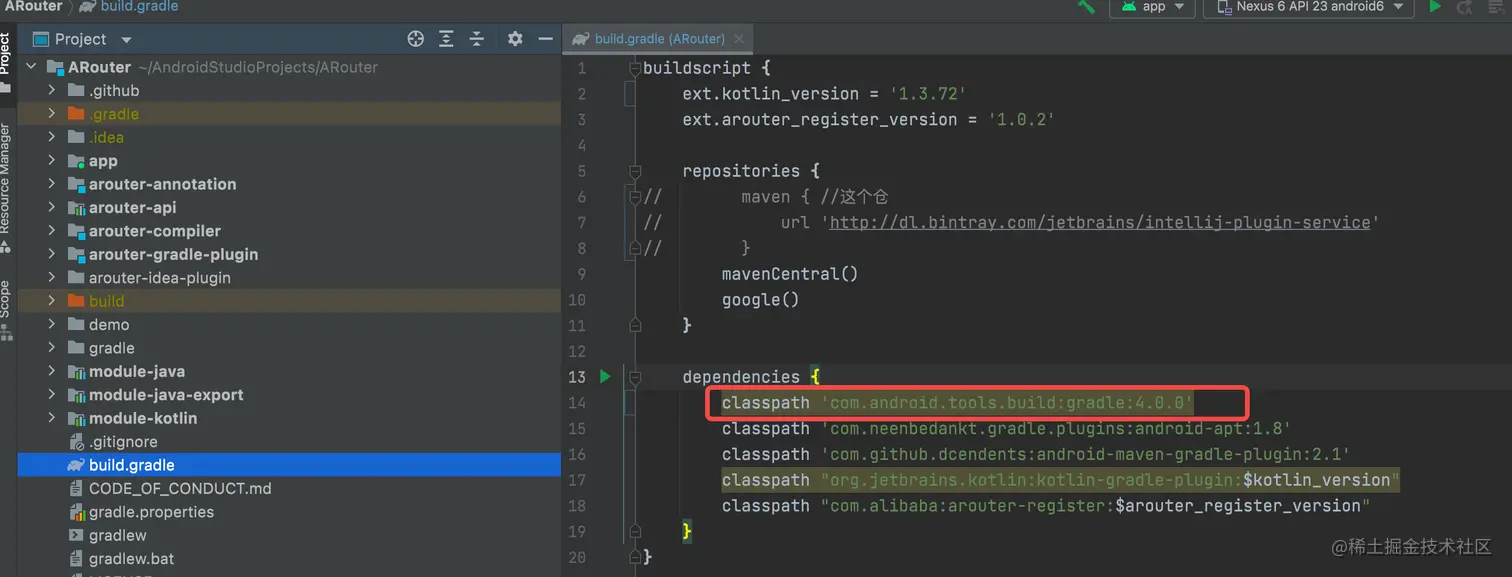

在项目根目录的build.gradle文件中的这一句，就会引入「Google使用Gradle制定的这一系列打包流程」，也就是Google自定义的各种Gradle 的任务。每个任务负责某个具体的事情，按照依赖关系排好执行顺序，先后执行，最后输出Apk文件。
在AndroidStudio的Terminal中，输入打包命令：./gradlew app:assembleDebug --console=plain，输出如下：
:app:preBuild UP-TO-DATE
...
:app:compileDebugJavaWithJavac
...
:app:transformClassesWithDexBuilderForDebug
...
:app:packageDebug
:app:assembleDebug
这些就是Google官方使用Gradle定义的相互有依赖关系的各种任务，这些任务执行完就完成了Apk的打包。
这些任务是如何被创建的呢？在app模块和arouter-api模块的build.gradle文件中，第一句分别是
//app的build.gradle
apply plugin: 'com.android.application'//arouter-api的build.gradle
apply plugin: 'com.android.library'意思是，app引入了名为com.android.application的gradle插件、arouter-api引入的是名为com.android.library的gradle插件。上面介绍的各种任务就是在这两种插件中创建的，引入了插件，也就引入了插件对应的任务。
定义了各种gradle任务，为啥还要定义gradle插件呢？一是可以对任务进行管理，例如排好任务的依赖和执行顺序；二是可以复用，模块引入某个插件，就拥有了对应的能力。即gradle插件就是 将构建逻辑的可重用部分封装起来，可以应用到不同的项目和构建中。
gradle中，除了任务（Task）、插件（Plugin），还有一个概念——Project，共同组成了gradle的核心内容：
- Project：Gradle工程，Project包含一个构建脚本，通常名为
build.gradle。 构建脚本为该 Project定义Task、依赖项、plugin和其他配置。一个Android工程以及每个Android module都是一个Project （都有一个build.gradle文件），一个build.gradle文件编译后就是一个Project对象 - Task：Gradle任务，包含执行某些工作的逻辑，Task本身包括：
- 动作（Actions）：具体某中的操作，例如复制文件或编译源代码
- 输入（Inputs）：操作使用的值、文件、目录
- 输出（Outputs）：操作修改或生成的文件、目录
- Plugin：Gradle插件，用于创建和封装Task，介入编译构建过重要达到扩展功能目的。Plugin使得相同逻辑和配置可以被多个Project复用
再来看下Gradle的生命周期，有三个阶段：
- 初始化：确定哪些Project将参与构建。即读取settings.gradle文件中的include的所有模块
- 配置：确认参与构建的所有任务及其顺序。读取参与构建的Project的build.gradle文件，确定需要运行哪些Task以及确定Task间依赖关系和执行顺序（包含直接在build.gradle中定义的Task以及引入的Plugin中定义的Task）
- 执行：运行在配置阶段确定的Task，这里是真正执行所有的打包操作
以上对Gradle的基本认知非常重要，足以理解本篇内容。至于Gradle脚本编写、Task和Plugin详细用法这种固定知识点可自行到Gradle官网学习即可，这里不再搬运。
1.2 Android Gradle Plugin
AGP（Android Gradle Plugin），即 Android Gradle 插件，是Android开发中使用的Gradle插件。
上面提到的，在项目根目录的build.gradle文件中引入了com.android.tools.build:gradle:4.0.0，也就引入了 Google官方写好的两个Gradle插件：com.android.application、com.android.library，这两个插件内部会创建各种Task用于完成Apk编译打包流程。
来看一个形象的比喻：Gradle编译打包流程和工厂通过自动化流水线来生产流程：
| 工厂（玩具工厂等） | 开发工具（AndroidStudio等） |
|---|---|
| 厂长 | 程序员 |
| 流水线 | gradle |
| 流水线中的一个机器 | gradle中的一个插件 |
| 原材料 | java/kotln文件、资源文件等 |
| 各工作台的操作：清洗、组装、包装 | 打包流程：javac、APT、转dex、打包apk |
| 流水线新加入一个机器：给原材料贴标签 | gradle中新增一个APG：遍历dex并动态插入代码 |
Gradle就像是工厂的流水线一样，负责定义流程和规则，而具体的工作都是通过插件（及其包含的Task）实现的。如果想在流水线上增加一个操作，例如给原材料贴标签，那么就在最开头的位置增加一个贴标签的机器即可。对应的，想要在编译过程中动态插入代码，我们就需要新增一个AGP。
原本只有Google官方定义好的AGP，现在需要做的就是我们自定义一个插件，并且插在编译过程中合适的位置上。这就是本篇中要介绍的重点内容——ARouter用来在编译阶段搜集帮助类信息/动态注入代码的AGP是如何实现的。
1.3 Transform
搜集帮助类信息、动态注入代码，要在编译过程的什么时机执行呢？ 这个时机要能够搜集到所有帮助类（包括依赖的三方AAR中的）并且还可以向目标文件中插入代码。

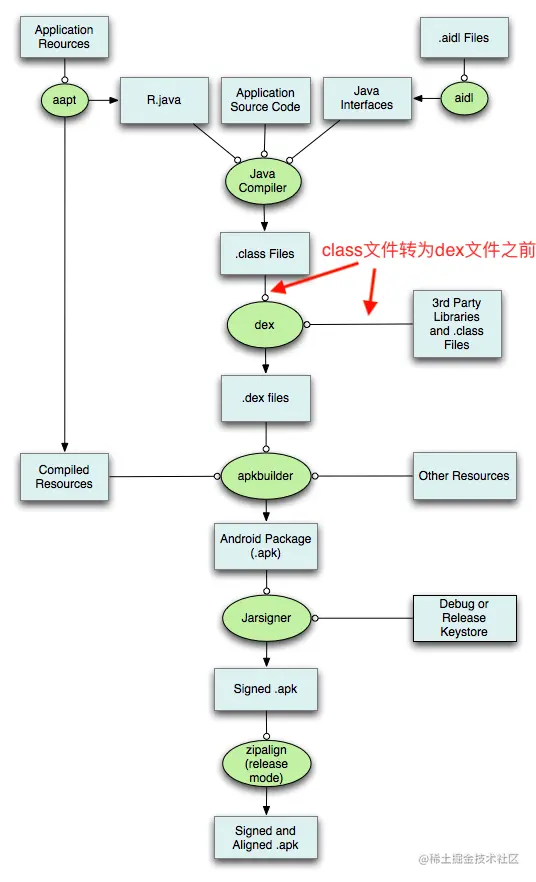

在官方定义的AGP中提供了这样一个时机，如下打包流程图中箭头位置：
在class文件转为dex文件之前，这个节点可以拿到参与构建的所有class文件，包括本项目java文件/kotln文件经javac生产的class文件和依赖的第三方库中的class文件。

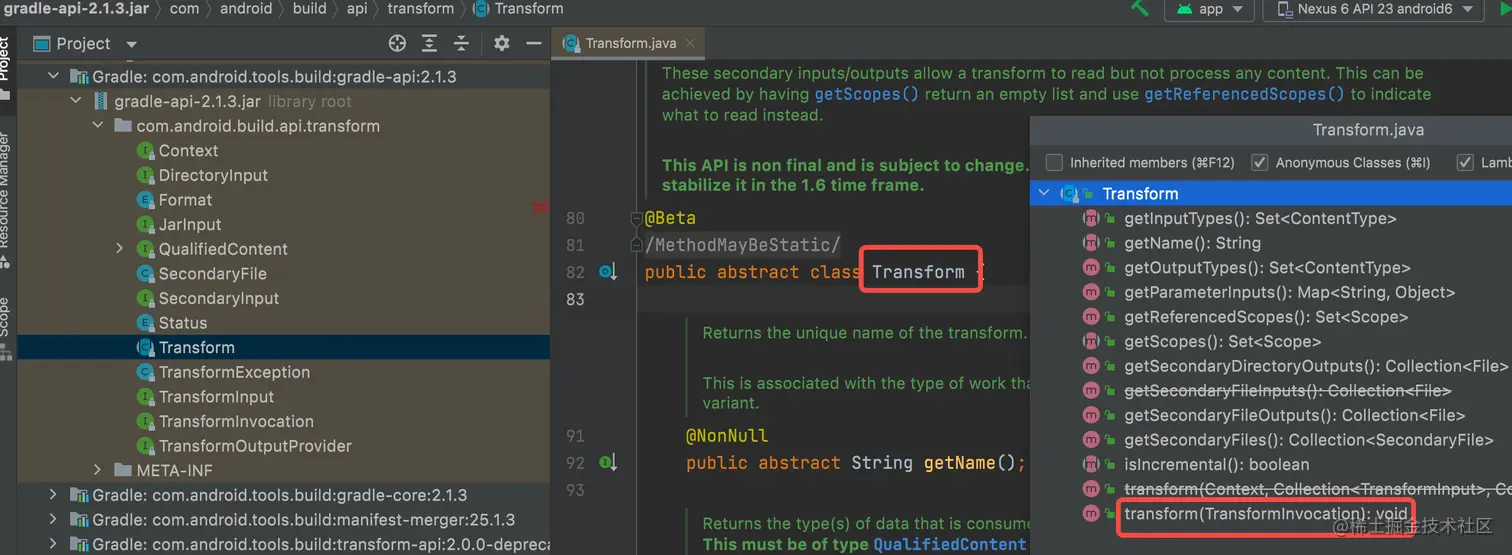

代码上如何使用拿到这个时机呢？Android官方的AGP中提供了一个API——Transform：
我们需要自定义Transform，在Transform的transform方法中就可以获取到所有的class文件。
transform方法被调用的时机就是在class被打进dex文件之前- 需要在创建的gradle插件中注册自定义的Transform
- 事实上每添加一个Transform，在Grade的配置阶段就会创建一个gradle Task
显然，在Transform的transform方法中，就可以拿到所有的class文件，我们关心的是所有的帮助类和LogisticsCenter类。
1.4 ASM
在Transform的中拿到所有class文件后，如何识别帮助类和LogisticsCenter类呢？，识别后如何在LogisticsCenter类中插入代码呢？ 如下图这样：
上图是class文件反编译后的样子，我们可以看懂。 但如果使用文本软件直接打开class文件，基本就是看不懂的十六进制内容：
如果想要识别出是哪个类、或是要向中间某个位置插入一段代码，这是基本不可能了。我们知道class文件又称为字节码文件，可以使用javap命令把class文件转为大概能看懂的字节码文件（或者直接使用AndroidStudio插件ASM Bytecode Viewer来查看）：
右侧就是字节码指令以及Class文件版本号、常量池、访问标识、变量表、指令代码行号表等信息（可以参考字节码，查看每个指令的含义），这里我们肉眼可以识别类名和方法名。
在Transform的中拿到了class文件后，想要识别类信息并且还能修改内容，这个在代码上如何实现先呢？方法就是ASM。
ASM：字节码操作框架，是一种基于java字节码层面的代码分析和修改工具，ASM的目标是生成、转换、分析已编译的java class文件，可使用ASM工具读、写、转换JVM指令集。通俗点讲就是来处理javac编译之后的class文件。
ASM通过访问者模式依次遍历class字节码中的各个部分（属性、属性、注解等），并不断回调到上层（这有点像SAX解析xml的过程），上层可在业务关心的某个访问点，修改原有逻辑。之所以可以这么做，是因为java字节码是按照严格的JVM规范生成的二进制字节流，ASM是照这个规范对java字节码的一次解释，将晦涩难懂的字节码背后对应的JVM指令一条条的转换成ASM API。其中核心类如下：
- ClassReader：用于读取已经编译好的class文件，读取到内容(属性/方法等)后会调用ClassWriter对应的方法
- ClassWriter：是ClassVisitor的子类，主要负责将ClassVisitor处理好后的class转换成byte数组，有了byte数组就能通过OutputStream写入文件，也就完成了对class文件的修改
- ClassVisitor：class文件访问者，可用于修改类型西，如修改类名、属性、方法，也可生成类的class文件。对于字节码文件中不同的区域有不同的Visitor：用于访问方法的 MethodVisitor、用于访问类属性的FieldVisitor、用于访问注解的AnnotationVisitor等
- MethodVisitor：是ASM中最为重要的类，它是对帧栈中「操作数栈」进行操作的核心类，无论实现什么功能都离不开对操作数栈的操作
使用ASM识别一个类，具体怎么操作呢？
/**
* 扫描class
* @param inputStream class文件的输入流（从transform中获取的）
*/
static void scanClass(InputStream inputStream) {
ClassReader cr = new ClassReader(inputStream)
ClassWriter cw = new ClassWriter(cr, 0)
ScanClassVisitor cv = new ScanClassVisitor(Opcodes.ASM5, cw)
cr.accept(cv, ClassReader.EXPAND_FRAMES)
inputStream.close()
}
static class ScanClassVisitor extends ClassVisitor {
...
//该方法主要提供对java版本，类权限访问符、全限定名、泛型、父类、接口相关信息
void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
super.visit(version, access, name, signature, superName, interfaces)
...
}
}
以上是读取/扫描 class文件的固定写法，重点是自定的ClassVisitor——ScanClassVisitor类，在它的visit()方法中可以获取到 类名、类实现的接口等等。通过对比 类名、接口等信息，就能确认是否是我们要找的帮助类了。
使用ASM在类方法插入代码，具体怎么操作呢？
/**
* 修改class方法
* @param inputStream class文件的输入流（从transform中获取的）
*/
private byte[] handleClassMethod(InputStream inputStream) {
ClassReader cr = new ClassReader(inputStream)
ClassWriter cw = new ClassWriter(cr, 0)
ClassVisitor cv = new MyClassVisitor(Opcodes.ASM5, cw)
cr.accept(cv, ClassReader.EXPAND_FRAMES)
return cw.toByteArray()//这里是
}
class MyClassVisitor extends ClassVisitor {
...
@Override
MethodVisitor visitMethod(int access, String name, String desc, String signature, String[] exceptions) {
MethodVisitor mv = super.visitMethod(access, name, desc, signature, exceptions)
//要插入代码的目标方法method 被访问到
if (name == method) {
mv = new MyMethodVisitor(Opcodes.ASM5, mv)
}
return mv
}
}
class MyMethodVisitor extends MethodVisitor {
...
//visitInsn，执行零操作指令，意味着操作码后无需跟任何字节的操作数，例如下面if种判断的return指令
@Override
void visitInsn(int opcode) {
//确保在方法return之前插入代码
if ((opcode >= Opcodes.IRETURN && opcode <= Opcodes.RETURN)) {
...//此处是需要写自己的插入代码的逻辑
}
super.visitInsn(opcode)//插入代码之后再走return
}
...
}以上是在class文件方法中插入代码的固定写法，重点是自定的MethodVisitor——MyMethodVisitor，visitInsn()方法中确保在方法return之前插入代码。那么如何写插入代码的逻辑呢？ 有三种方法：
- 如果你对字节码指令比较熟，可以直接调用MethodVisitor的API来写字节码指令
- 也可以使用javap命令查看要插入的代码的字节码形式，然后使用ASM的API来写字节指令。
- 最简单的，使用AndroidStudio插件
ASM Bytecode Viewer，可以帮助我们查看字节码，并直接生成ASM代码。这样 要插入的代码 通过 AndroidStudio插件 就可以直接生成ASM API代码了，我们把ASM代码复制到MyMethodVisitor中即可（可以对比插入代码前后的ASM代码，复制新增的部分即可）：

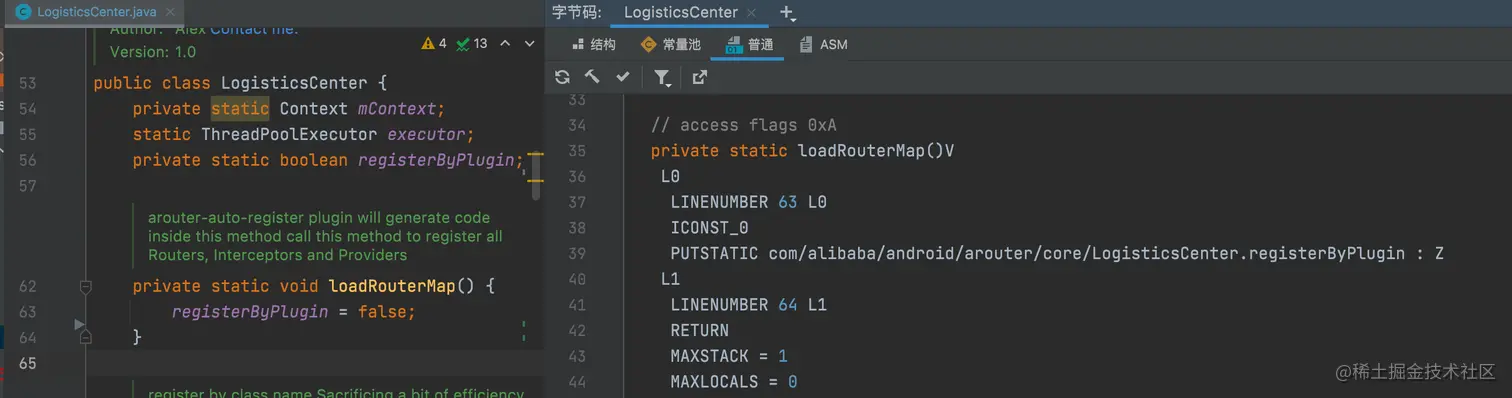

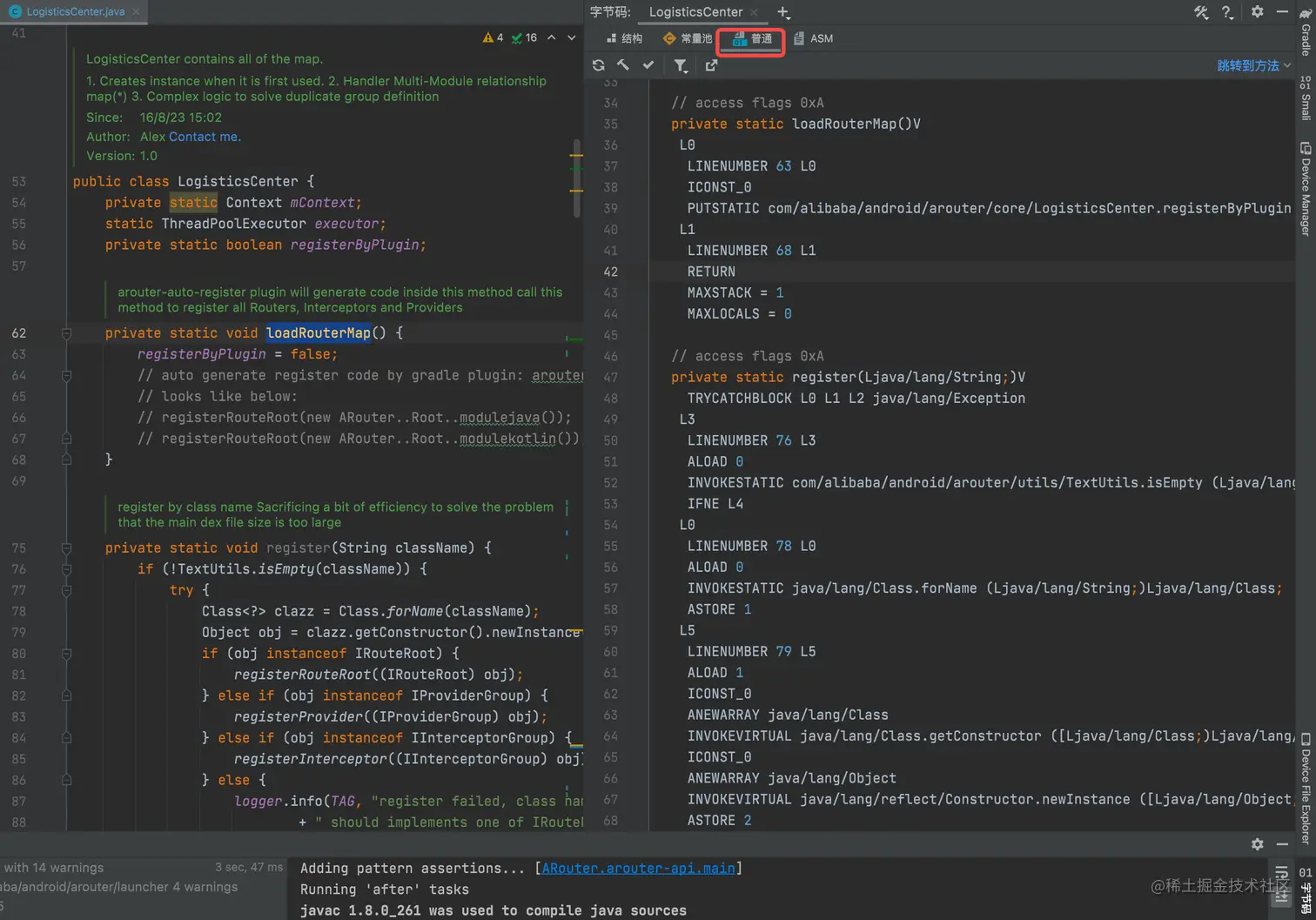

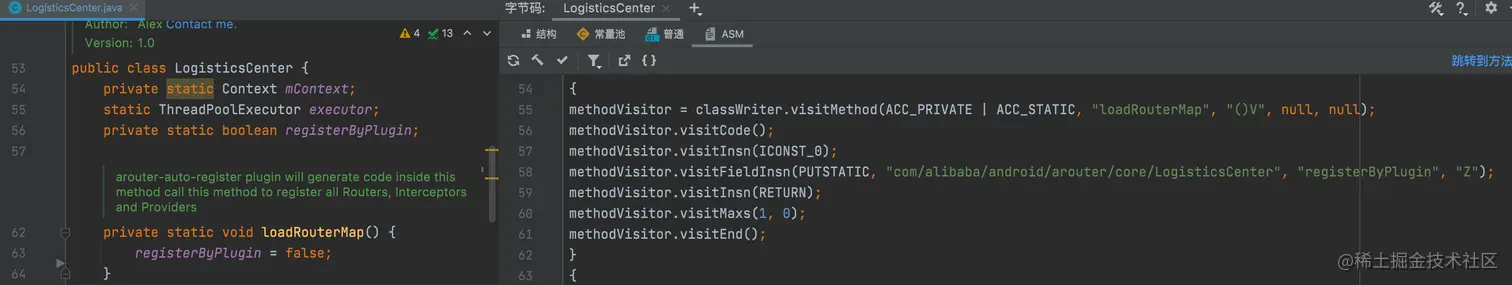

LogisticsCenter的loadRouterMap()查看字节码文件和对应的ASM字节码文件：

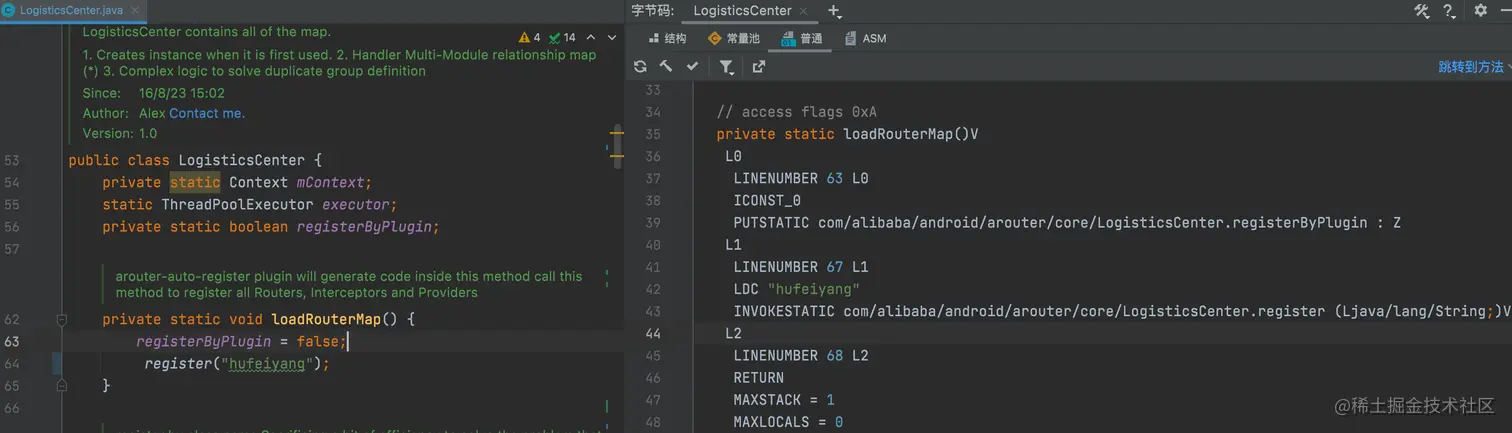

在方法return前插入代码register("hufeiyang");，再来查看不同：

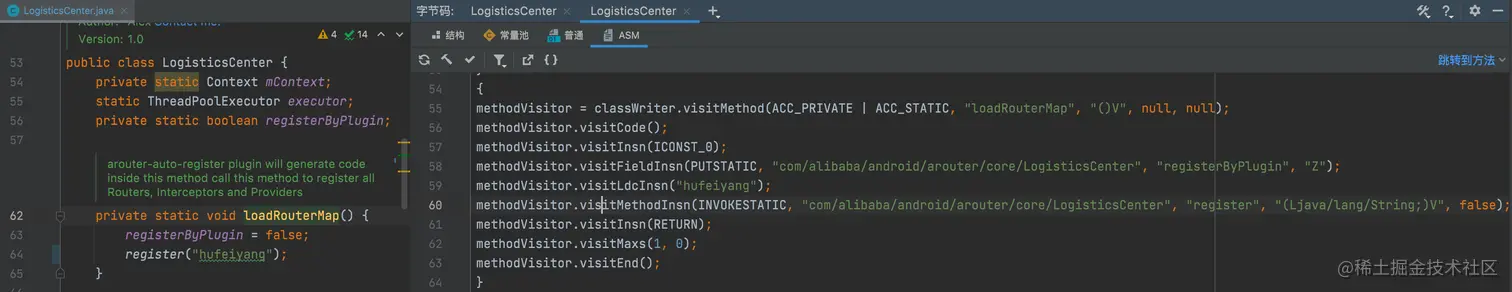

可见ASM字节码的区别就是这两句：
methodVisitor.visitLdcInsn("hufeiyang");
methodVisitor.visitMethodInsn(INVOKESTATIC, "com/alibaba/android/arouter/core/LogisticsCenter", "register", "(Ljava/lang/String;)V", false);这两句就是register("hufeiyang");的ASM代码的翻译了，就可以在MyMethodVisitor的visitInsn()方法中使用了，也就实现了 在类方法插入代码 这一操作了。
好了，到这里就完成了所有的铺垫，介绍了Gradle、AGP、Transform、ASM，每个知识点都是以理解主，要能清楚的每个概念和作用。更深入地掌握需要针对性的去学习，本篇是以理解和看懂ARouter为目标进行介绍的。
二、帮助类的搜集

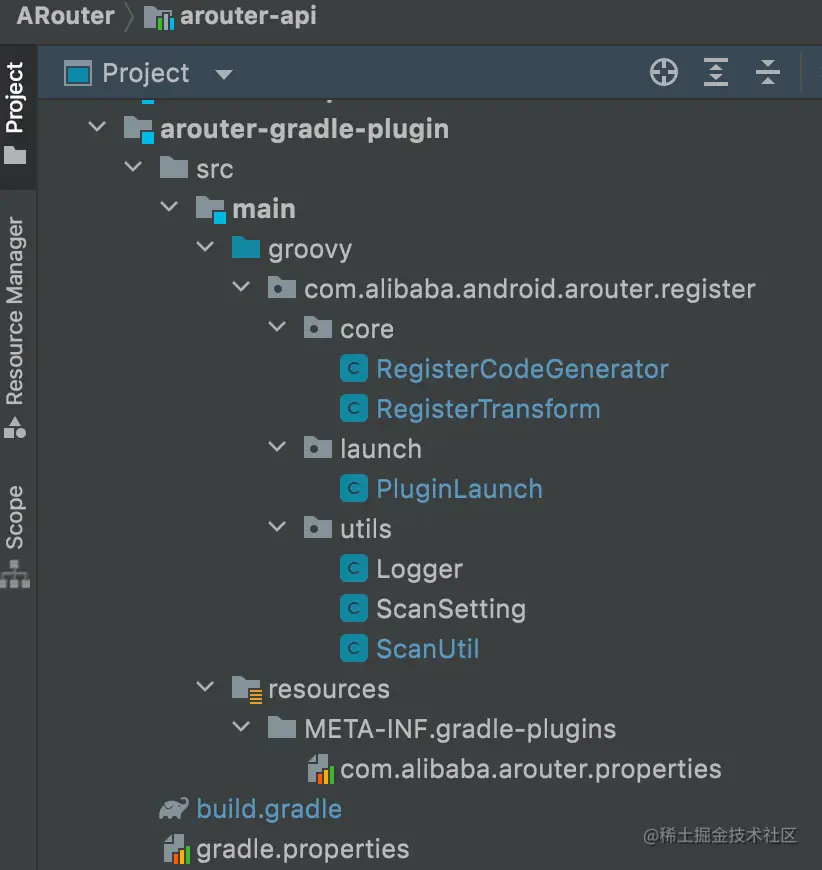

Arouter项目中，有一个Gradle插件模块，就是使用了上面那介绍的技术点来实现 帮助类的收集、路由加载代码插入。
核心类作用如下：
- PluginLaunch，自定义Gradle 插件，并注册自定义的Transform
- RegisterTransform，自定义Transform，在class文件被打进dex文件之前拿到所有的class文件
- ScanUtil，使用ASM对源码生产class文件和三方jar中的class文件进行扫描，找到所有帮助类
- RegisterCodeGenerator，找到类 LogisticsCenter，使用ASM实现路由加载代码的插入
先来看帮助类的搜集过程，也就是PluginLaunch、RegisterTransform、ScanUtil这三个类。
//ARouter自动注册插件
public class PluginLaunch implements Plugin<Project> {
//apply()方法，对应着 "apply plugin:"，即在gradle的配置阶段就会执行，把RegisterTransform这个task挂接到编译流程中
@Override
public void apply(Project project) {
def isApp = project.plugins.hasPlugin(AppPlugin)
//只有application模块才需要本插件去生成注册代码
if (isApp) {
Logger.make(project)
Logger.i('Project enable arouter-register plugin')
def android = project.extensions.getByType(AppExtension)
def transformImpl = new RegisterTransform(project)
//要扫描的接口：根帮助类接口、拦截器帮助类接口、服务帮助类接口
ArrayList<ScanSetting> list = new ArrayList<>(3)
list.add(new ScanSetting('IRouteRoot'))
list.add(new ScanSetting('IInterceptorGroup'))
list.add(new ScanSetting('IProviderGroup'))
RegisterTransform.registerList = list
//注册transform
android.registerTransform(transformImpl)
}
}
}PluginLaunch，就是自定义的Gradle插件（第一篇中有介绍过在使用ARouter框架的app模块中需要引入此插件），然后注册了自定义的RegisterTransform。RegisterTransform中的registerList保存着的是各个帮助类的接口。
//1. 扫描class找到 实现了指定接口的class
//2. 生成[帮助类注册代码]插入到 LogisticsCenter
class RegisterTransform extends Transform {
Project project
//用于存各个帮助类接口及对应的所有帮助类
static ArrayList<ScanSetting> registerList
//包含LogisticsCenter.class的jar文件
static File fileContainsInitClass;
...
//transform方法，会在gradle的执行阶段执行（Transform本身会被封装在一个Task中-TransformTask）
//执行阶段具体什么时候呢？--源码生成class文件之后，class被打进dex文件之前
@Override
void transform(Context context, Collection<TransformInput> inputs
, Collection<TransformInput> referencedInputs
, TransformOutputProvider outputProvider
, boolean isIncremental) throws IOException, TransformException, InterruptedException {
...
inputs.each { TransformInput input ->
//一、扫描全部jar（三方库中的class文件）
input.jarInputs.each { JarInput jarInput ->
String destName = jarInput.name
//重命名jar文件
def hexName = DigestUtils.md5Hex(jarInput.file.absolutePath)
if (destName.endsWith(".jar")) {
destName = destName.substring(0, destName.length() - 4)
}
File src = jarInput.file
File dest = outputProvider.getContentLocation(destName + "_" + hexName, jarInput.contentTypes, jarInput.scopes, Format.JAR)
if (ScanUtil.shouldProcessPreDexJar(src.absolutePath)) {
//-----扫描jar以找到目标class文件 begin----
ScanUtil.scanJar(src, dest)
//-----扫描jar以找到目标class文件 end ----
}
FileUtils.copyFile(src, dest)
}
//二、扫描全部目录（源码生成的class文件）
input.directoryInputs.each { DirectoryInput directoryInput ->
File dest = outputProvider.getContentLocation(directoryInput.name, directoryInput.contentTypes, directoryInput.scopes, Format.DIRECTORY)
String root = directoryInput.file.absolutePath
if (!root.endsWith(File.separator))
root += File.separator
directoryInput.file.eachFileRecurse { File file ->
def path = file.absolutePath.replace(root, '')
if (!leftSlash) {
path = path.replaceAll("\\", "/")
}
//-----扫描目录以找到目标包路径的class文件 begin----
//类是在arouter APT生成类的包，'com/alibaba/android/arouter/routes/'
if(file.isFile() && ScanUtil.shouldProcessClass(path)){
ScanUtil.scanClass(file)
}
//-----扫描目录以找到目标包路径的class文件 end----
}
FileUtils.copyDirectory(directoryInput.file, dest)
}
}
//扫描结束，拿到生成的所有目标帮助类（APT生成的IRouteRoot、IInterceptorGroup、IProviderGroup的实现类）
if (fileContainsInitClass) {
registerList.each { ext ->
Logger.i('Insert register code to file ' + fileContainsInitClass.absolutePath)
if (ext.classList.isEmpty()) {
Logger.e("No class implements found for interface:" + ext.interfaceName)
} else {
//在 LogisticsCenter#loadRouterMap()中插入代码
RegisterCodeGenerator.insertInitCodeTo(ext)
}
}
}
}
}RegisterTransform是自定义的Transform，transform方法会在gradle的执行阶段执行——源码生成class文件之后、class被打进dex文件之前。具体逻辑就是 扫描全部jar（三方库中的class文件）、扫描全部目录（源码生成的class文件），拿到所有目标帮助类，在 LogisticsCenter#loadRouterMap()中插入代码。具体的扫描过程是使用ScanUtil类，插入代码是RegisterCodeGenerator类。
class ScanUtil {
//扫描jar
static void scanJar(File jarFile, File destFile) {
if (jarFile) {
def file = new JarFile(jarFile)
Enumeration enumeration = file.entries()
while (enumeration.hasMoreElements()) { //遍历jar里面的所有class文件
JarEntry jarEntry = (JarEntry) enumeration.nextElement()
String entryName = jarEntry.getName()
if (entryName.startsWith(ScanSetting.ROUTER_CLASS_PACKAGE_NAME)) {//找到包名是'com/alibaba/android/arouter/routes/'的class
InputStream inputStream = file.getInputStream(jarEntry)
scanClass(inputStream) //也是走scanClass方法
inputStream.close()
} else if (ScanSetting.GENERATE_TO_CLASS_FILE_NAME == entryName) {//LogisticsCenter，物流中心，是在jar中
// 记录包含 LogisticsCenter.class 的jar文件，扫描完成后会向其中插入代码
RegisterTransform.fileContainsInitClass = destFile
}
}
file.close()
}
}
...
//扫描class文件
static void scanClass(File file) {
scanClass(new FileInputStream(file))
}
//扫描class，inputStream class文件的输入流（从transform中获取的）
static void scanClass(InputStream inputStream) {
ClassReader cr = new ClassReader(inputStream)
ClassWriter cw = new ClassWriter(cr, 0)
ScanClassVisitor cv = new ScanClassVisitor(Opcodes.ASM5, cw)
cr.accept(cv, ClassReader.EXPAND_FRAMES)
inputStream.close()
}
static class ScanClassVisitor extends ClassVisitor {
...
//该方法主要提供对java版本，类权限访问符、全限定名、泛型、父类、接口相关信息
void visit(int version, int access, String name, String signature,String superName, String[] interfaces) {
super.visit(version, access, name, signature, superName, interfaces)
//按类实现的接口，分别存到 RegisterTransform.registerList对应ScanSetting#classList中
RegisterTransform.registerList.each { ext ->
if (ext.interfaceName && interfaces != null) {
interfaces.each { itName ->
if (itName == ext.interfaceName) {
if (!ext.classList.contains(name)) {
ext.classList.add(name)
}
}
}
}
}
}
}
}
无论是jar还是目录，都是找到包名是com/alibaba/android/arouter/routes/的class文件，然后通过class文件的输入流，使用ASM读取class文件内容，再自定义ScanClassVisitor在visit()方法，按类实现的接口找到所有的帮助类，存到 RegisterTransform.registerList对应的ScanSetting.classList中。到这里，所有的帮助类都已经找到了。
三、动态代码注入
最后来看看代码插入的过程：
class RegisterCodeGenerator {
...
static void insertInitCodeTo(ScanSetting registerSetting) {
if (registerSetting != null && !registerSetting.classList.isEmpty()) {
RegisterCodeGenerator processor = new RegisterCodeGenerator(registerSetting)
//包含LogisticsCenter.class的jar文件
File file = RegisterTransform.fileContainsInitClass
if (file.getName().endsWith('.jar'))
processor.insertInitCodeIntoJarFile(file)
}
}
//插入代码到jar
private File insertInitCodeIntoJarFile(File jarFile) {
if (jarFile) {
...
def file = new JarFile(jarFile)
Enumeration enumeration = file.entries()
JarOutputStream jarOutputStream = new JarOutputStream(new FileOutputStream(optJar))
while (enumeration.hasMoreElements()) {
JarEntry jarEntry = (JarEntry) enumeration.nextElement()
String entryName = jarEntry.getName()
ZipEntry zipEntry = new ZipEntry(entryName)
InputStream inputStream = file.getInputStream(jarEntry)
jarOutputStream.putNextEntry(zipEntry)
//找到类 LogisticsCenter
if (ScanSetting.GENERATE_TO_CLASS_FILE_NAME == entryName) {
//拿到LogisticsCenter.class文件的输入流，开始插代码!!!
def bytes = referHackWhenInit(inputStream)
jarOutputStream.write(bytes)
} else {
jarOutputStream.write(IOUtils.toByteArray(inputStream))
}
...
}
...
optJar.renameTo(jarFile)
}
return jarFile
}
//使用ASM插入代码
private byte[] referHackWhenInit(InputStream inputStream) {
ClassReader cr = new ClassReader(inputStream)
ClassWriter cw = new ClassWriter(cr, 0)
ClassVisitor cv = new MyClassVisitor(Opcodes.ASM5, cw)
cr.accept(cv, ClassReader.EXPAND_FRAMES)
return cw.toByteArray()
}
class MyClassVisitor extends ClassVisitor {
...
@Override
MethodVisitor visitMethod(int access, String name, String desc, String signature, String[] exceptions) {
MethodVisitor mv = super.visitMethod(access, name, desc, signature, exceptions)
//找到要插入代码的方法-loadRouterMap
if (name == ScanSetting.GENERATE_TO_METHOD_NAME) {
mv = new RouteMethodVisitor(Opcodes.ASM5, mv)
}
return mv
}
}
class RouteMethodVisitor extends MethodVisitor {
..
@Override
void visitInsn(int opcode) {
//在return之前插入代码
if ((opcode >= Opcodes.IRETURN && opcode <= Opcodes.RETURN)) {
extension.classList.each { name ->
name = name.replaceAll("/", ".")//把帮助类路径中的"/"换成"."
mv.visitLdcInsn(name)//帮助类类名
//在LogisticsCenter.loadRouterMap()中添加代码：register(name)，name就是 根帮助类/拦截器帮助类/服务帮助类 类名
mv.visitMethodInsn(Opcodes.INVOKESTATIC
, ScanSetting.GENERATE_TO_CLASS_NAME
, ScanSetting.REGISTER_METHOD_NAME
, "(Ljava/lang/String;)V"
, false)
}
}
super.visitInsn(opcode)
}
...
}
}
首先是拿到jar中LogisticsCenter.class文件的输入流，接着使用ASM自定义MyClassVisitor在visitMethod()方法中找到要插入代码的方法-loadRouterMap()。然后在自定义RouteMethodVisitor的visitInsn()方法中，确保在return之前插入代码。遍历所有帮助类，把帮助类路径中的"/"换成"." 。最后插入代码的方式就是前面介绍的使用AndroidStudio插件查看ASM代码的方法。
到这里，源码也就是梳理完了。
四、总结
本篇内容较多，前半部分都是在介绍铺垫知识，只有完全理解了才能掌握ARouter框架的核心。
其中Gradle、AGP是Android开发中必定使用到的技术点，希望通过对ARouter的学习能更加深刻的理解Android编译构建的过程，以及使用Gradle插件能完成哪些事情。
Transform是官方Gradle 插件中提供的API，它能获取和处理被打进dex文件之前的class文件。不过Transform在最新的Gradle插件版本中被废弃了，不过这不影响我们我们对它的学习。
ASM是字节码操作框架，结合AndroidStudio中的ASM代码查看插件，使得我们可以便捷的修改class文件内容。
在以上内容完全掌握后，你会发现很多著名框架的实现基本都是这些技术点的应用。并且，如果在平时开发中遇到类似的问题，也可以通过这些技术进行解决。例如在我的组件化文章《“终于懂了” 系列：Android组件化，全面掌握!》中，提到的AppLifeCycle插件，使用的也是这些技术。所以一个好的框架，深入学习后不仅知道了它的原理，也能掌握涉及的到所有技术点，这对技术视野和深度都是一个很大的提高。
作者：胡飞洋
链接：https://juejin.cn/post/7201879428086513720
来源：稀土掘金
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
