3．ktype& Kset

3.1  ktype

l  用来描述一组kobject所具有的共同特性，用struct  kobj_type结构体来表示

struct kobj_type{

         void (*release)(struct kobject *kobj);

         const struct sysfs_ops *sysfs_ops;

         struct attribute **default_attrs;

         const  struct  kobj_ns_type_operations*(*child_ns_type)(struct kobject *kobj);

         const  void *(*namespace)(struct kobject*kobj);

};

n  Release 函数当引用计数(kref)减到0时调用，完成销毁工作

n  Sysfs_ops定义属性的操作方法

struct sysfs_ops {

ssize_t     (*show)(struct kobject *, struct attribute *,char *);

ssize_t     (*store)(struct kobject *,struct attribute *,const char *,size_t);

constvoid *(*namespace)(struct kobject *, const struct attribute *);

};

Show方法用户空间读取属性时调用

Store方法用户空间写入属性时调用

n  Default_attrs 默认属性

struct attribute {

constchar                  *name;

mode_t                       mode;

};



3.2  kset

l  Kset是kobject对象的集合体。把它看成是一个容器，可将所有相关的kobject对象放到同一位置，比如块设备在/sys/block下。

struct kset {

         struct  list_head  list;

         spinlock_t  list_lock;

         struct  kobject  kobj;

         const  struct  kset_uevent_ops  *uevent_ops;

};

因为内嵌一个kobject，所以在sysfs中也表现为一个目录

l  Kset的操作函数

n  初始化

void kset_init(struct kset *kset);

n  注册/注销

int  __must_check  kset_register(struct kset *kset);

void kset_unregister(struct kset *kset);

n  引用计数加一

struct  kset  *kset_get(struct kset *k)

n  引用计数减一

void kset_put(struct kset *k)



3.3  sysfs

l  Sysfs是一个处于内存中的虚拟文件系统，它为我们提供了kobject对象层次结构视图。



l  Sysfs操作

n  创建属性，在sys下创建一个属性文件

int   sysfs_create_file(struct kobject * kobj, const struct  attribute * attr)

n  删除属性

void sysfs_remove_file(struct kobject * kobj, const struct  attribute * attr)

n  创建二进制属性



int  sysfs_create_bin_file(struct kobject *kobj, const structbin_attribute *attr)

n  删除二进制属性

void sysfs_remove_bin_file(struct kobject *kobj, const structbin_attribute *attr)

at24.c(eeprom) 驱动就是使用这两个函数在sys目录下产生bin文件，此bin文件其实就是对eeprom的映射，可以通过读写这个bin文件来操作eeprom。





3.4  内核事件层

l  内核事件层实现了内核到用户的消息通知系统，是建立在kobject上的。通过kobject_uevent函数向用户空间发送uevent，来实现热插拔机制。



l  内核事件向用户空间的传递方式

n  在PC上，经由netlink传递，netlink是一个用于传送网络信息的多点传送套接字。用户空间使用udev来监听内核发送来的uevent并执行相应的热插拔操作

n  在嵌入式里，使用mdev来实现。



l  Kobject_uevent，向用户空间发送消息uevent

int kobject_uevent(struct kobject *kobj,  enum kobject_action action)

n  kobj：指定发送该信号的koject对象

n  action：描述该信号的动作

         KOBJ_ADD,           添加

         KOBJ_REMOVE,       移除

                   Andso on…



3.5  实例解析



#include

#include

#include

#include

#include

#include



struct foo_obj {

         struct  kobject  kobj;

         int  foo;

         int  soo;

         int  coo;

};

#define  to_foo_obj(x)       container_of(x, struct foo_obj, kobj)



struct  foo_attribute {

         struct  attribute attr;

         ssize_t(*show)(struct foo_obj  *foo, struct foo_attribute  *attr, char *buf);

         ssize_t(*store)(struct foo_obj *foo, struct foo_attribute *attr,

                                     constchar *buf, size_t count);

};

#define  to_foo_attr(x)     container_of(x, struct foo_attribute, attr)





static   ssize_t  foo_attr_show(struct kobject *kobj, struct attribute  *attr,

                                               char*buf)

{

         struct  foo_attribute  *attribute;

         struct  foo_obj *foo;



         attribute= to_foo_attr(attr);

         foo= to_foo_obj(kobj);



         if(!attribute->show)             //公共属性的 show 调用了attribute->show，所以sysfs_ops只是一个接口，为要调用attribute->show

                   return-EIO;

           return  attribute->show(foo, attribute, buf);

}



static   ssize_t  foo_attr_store(struct  kobject *kobj, struct attribute *attr,

                                               const  char *buf, size_t len)

{

         struct  foo_attribute *attribute;

         struct  foo_obj *foo;



         attribute = to_foo_attr(attr);

         foo= to_foo_obj(kobj);



         if(!attribute->store)

                   return-EIO;

         return  attribute->store(foo, attribute, buf, len);

}



static const struct sysfs_ops  foo_sysfs_ops= {    //公共属性操作方法

         .show       = foo_attr_show,

         .store       = foo_attr_store,

};





static void foo_release(struct kobject*kobj)

{

         structfoo_obj *foo;

         foo= to_foo_obj(kobj);

         kfree(foo);

}





static ssize_t foo_show(struct foo_obj*foo_obj, struct foo_attribute *attr,

                                               char*buf)

{

         return   sprintf(buf, "%d\n", foo_obj->foo);

}



static ssize_t  foo_store(struct foo_obj*foo_obj, struct foo_attribute *attr,

                                               constchar *buf, size_t count)

{

         sscanf(buf,"%du", &foo_obj->foo);

         returncount;

}



static  ssize_t  soo_show(struct foo_obj*foo_obj, struct foo_attribute *attr,

                                               char*buf)

{

         return   sprintf(buf, "%d\n", foo_obj->soo);

}



static ssize_t soo_store(struct foo_obj*foo_obj, struct foo_attribute *attr,

                                               constchar *buf, size_t count)

{

         sscanf(buf,"%du", &foo_obj->soo);

         returncount;

}





static struct foo_attribute  foo_attribute =

         __ATTR(foo,0666, foo_show,  foo_store);



static struct foo_attribute soo_attribute =

         __ATTR(soo,0666, soo_show, soo_store);



static struct foo_attribute coo_attribute =

         __ATTR(coo,0666, soo_show, soo_store);







static struct attribute    * foo_default_attrs[] = {

         &foo_attribute.attr,

         &soo_attribute.attr,

         NULL,

};





static struct  kobj_type  foo_ktype = {

         .sysfs_ops        = &foo_sysfs_ops,    //公共属性操作方法

         .release   = foo_release,

         .default_attrs =  foo_default_attrs,        //添加默认属性

};



static   struct kset  *kset_example;

static   struct foo_obj  *foo_obj;

static   struct foo_obj  *soo_obj;



static  struct  foo_obj  *create_foo_obj(constchar *name)

{

         struct  foo_obj  *foo;

         intret;



         foo= kzalloc(sizeof(*foo), GFP_KERNEL);

         if(!foo)

                   returnNULL;



         foo->kobj.kset= kset_example;

         foo->foo= 6;

         foo->soo= 7;



         ret= kobject_init_and_add(&foo->kobj, &foo_ktype, NULL, "%s",name);

         if(ret) {

                   kobject_put(&foo->kobj);

                   returnNULL;

         }





         kobject_uevent(&foo->kobj,KOBJ_ADD);



         returnfoo;

}



static   void  destroy_foo_obj(struct foo_obj*foo)

{

         kobject_put(&foo->kobj);

}



static   int  __init example_init(void)

{

         kset_example = kset_create_and_add("kset_example", NULL, NULL);   //创建kset

         if(!kset_example)

                   return-ENOMEM;



         foo_obj= create_foo_obj("foo");            //创建kobject,用foo_ktype，有foo_attribute.attr和soo_attribute.attr

         if(!foo_obj)

                   gotofoo_error;



         soo_obj= create_foo_obj("soo");          //创建kobject,用foo_ktype，有foo_attribute.attr和soo_attribute.attr

         if(!soo_obj)

                   gotosoo_error;





         sysfs_create_file(&foo_obj->kobj,&coo_attribute.attr);    //为kobject （foo_obj）添加新的属性coo_attribute



         return0;



soo_error:

         destroy_foo_obj(foo_obj);

foo_error:

         kset_unregister(kset_example);



         return-EINVAL;

}



static void __exit example_exit(void)

{

         sysfs_remove_file(&foo_obj->kobj,&coo_attribute.attr);

         destroy_foo_obj(soo_obj);

         destroy_foo_obj(foo_obj);

         kset_unregister(kset_example);

}



module_init(example_init);

module_exit(example_exit);



MODULE_LICENSE("GPL");

MODULE_AUTHOR("CJOK");

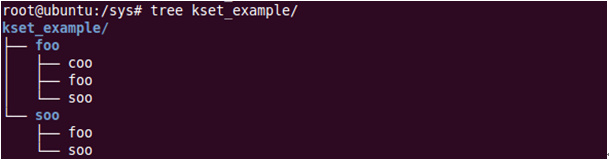

试验结果：
