选举网段的指定端口

STP为每个网段选出一个指定端口（Designated Port），指定端口为每个网段转发发往根交换机方向的数据，并且转发由根交换机方向发往该网段的数据。指定端口所在的交换机称为该网段的指定交换机。

为每个网段选举指定端口和指定交换机的时候：

1. 首先比较该网段所连接的端口所属交换机的根路径开销，越小越优先；
2. 如果根路径开销相同，则比较所连接的端口所属交换机的交换机标识，越小越优先；
3. 如果根路径开销相同，交换机标识也相同，则比较所连接的端口的端口标识，越小越优先。

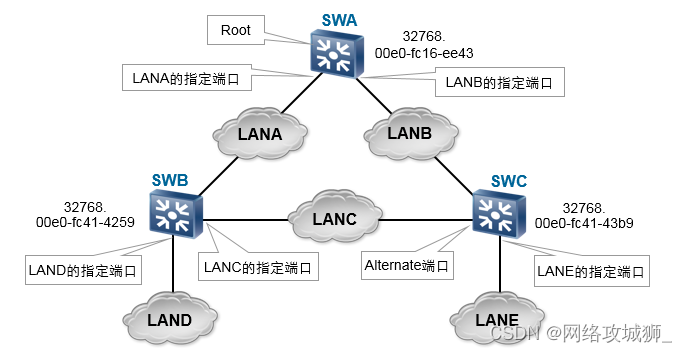

拓扑描述

1. 对于根交换机来说，所有端口都是所连网段的指定端口。因此LANA和LANB的指定端口都在SWA上。
2. LAND和LANE都只连接了一个交换机端口，此端口即为指定端口。
3. 对于LANC来说，同时连接到两个交换机端口，并且两个交换机的根路径开销相同，因此需要比较两个端口所在交换机的交换机标识，由于SWB的交换机标识比SWC小（二者交换机优先级一致，但SWB的MAC地址更小），因此LANC的指定端口在SWB上。

既不是根端口也不是指定端口的交换机端口称为Alternate Port（预备端口），预备端口不转发数据，处于阻塞状态。
