1 集群介绍
2 keepalived介绍
3 用keepalived配置高可用集群
4 负载均衡集群介绍
5 LVS介绍
6 LVS调度算法
7 LVS NAT模式搭建

1、集群介绍

Linux集群根据功能划分为两大类：高可用和负载均衡。

高可用集群通常为两台服务器，一台工作，另外一台作为冗余，当提供服务的机器宕机，冗余将接替继续提供服务 - 高可用衡量标准，4个九，就是99.99%，表示一个比例，在一年时间内99.99%的时间都是在线的，不允许宕机，不允许服务不可用。
实现高可用的开源软件有：heartbeat、keepalived
负载均衡集群，需要有一台服务器作为分发器，它负责把用户的请求分发给后端的服务器处理，在这个集群里，除了分发器外，就是给用户提供服务的服务器了，这些服务器数量至少为2
实现负载均衡的开源软件有LVS、keepalived、haproxy、nginx，商业的有F5、Netscaler

2、keepalived介绍

在这里使用keepalived来实现高可用集群，因为heartbeat在centos6上有一些问题，影响实验效果；heartbeat 切换的时候，会不是很及时。
keepalived通过VRRP（Virtual Router Redundancy Protocl虚拟路由冗余协议）来实现高可用。
在这个协议里，会将多台功能相同的路由器组成一个小组，这个小组里会有1个master角色和N（N>=1）个backup角色。
master会通过组播的形式向各个backup发送VRRP协议的数据包，当backup收不到master发来的VRRP数据包时，就会认为master宕机了。此时就需要根据各个backup的优先级来决定谁成为新的mater。
Keepalived要有三个模块，分别是core、check和vrrp。其中core模块为keepalived的核心，负责主进程的启动、维护以及全局配置文件的加载和解析，check模块负责健康检查，vrrp模块是来实现VRRP协议的。

3、用keepalived配置高可用集群

准备两台机器130和132，130作为master，132作为backup
两台机器都执行yum install -y keepalived
两台机器都安装nginx，其中130上已经编译安装过nginx，132上需要yum安装nginx: yum install -y nginx
设定vip为100
编辑130上keepalived配置文件，内容从https://coding.net/u/aminglinux/p/aminglinux-book/git/blob/master/D21Z/master_keepalived.conf获取
130编辑监控脚本，内容从https://coding.net/u/aminglinux/p/aminglinux-book/git/blob/master/D21Z/master_check_ng.sh获取
给脚本755权限
systemctl start keepalived 130启动服务
132上编辑配置文件，内容从https://coding.net/u/aminglinux/p/aminglinux-book/git/blob/master/D21Z/backup_keepalived.conf获取
132上编辑监控脚本，内容从https://coding.net/u/aminglinux/p/aminglinux-book/git/blob/master/D21Z/backup_check_ng.sh获取
给脚本755权限
132上也启动服务 systemctl start keepalived

首先准备两台机器，都需要安装keepalived，一个作为master，一个作为backup

两台机器装nginx服务，可以yum直接安装

master上配置

编辑keepalived配置文件，按快捷键> !$清空内容，添加内容如下

notification_email//用于设置报警邮件地址

smtp_server 127.0.0.1 //设置邮件的smtp server地址

smtp_connect_timeout 30 //设置连接smtp sever超时时间

vrrp_script chk_nginx {

script "/usr/local/sbin/check_ng.sh" //检查服务是否正常

interval 3 //检查的时间间断是3秒

}

virtual_router_id 51 //定义路由器ID

priority 100 //权重

virtual_ipaddress//设置VIP

track_script//加载监控脚本

定义监控脚本，添加内容如下：

停止Keepalived服务是为了避免发生脑裂

然后更改脚本的权限，启动keepalived服务，查看进程

停掉nginx服务，查看nginx服务进程

查看ip地址，使用 ip add 命令，ifconfig命令无法查看到

检查两台机器的防火墙和selinux是否关闭

backup上配置

编辑keepalived配置文件，添加内容如下：

创建监控脚本，添加内容如下：

更改监控脚本权限，启动Keepalived服务，并查看

测试访问IP

访问master的IP

访问内容可以修改

访问backup的IP

访问192.168.133.132，出现和访问master的IP一样的内容，说明访问到的机器是master

测试高可用

先确定好两台机器上nginx差异，比如可以通过curl -I 来查看nginx版本
测试1：关闭master上的nginx服务
测试2：在master上增加iptabls规则
iptables -I OUTPUT -p vrrp -j DROP
测试3：关闭master上的keepalived服务
测试4：启动master上的keepalived服务

执行命令ip add可以看到，VIP绑定在master上

在master上增加iptabls规则限制vrrp发包，并查看日志变化

访问VIP，发现还是在master上

所以封掉vrrp协议，不能达到切换资源的目的，恢复防火墙规则

模拟生产环境中宕机，停掉keepalived服务，查看IP

访问VIP，发现内容发生改变

启动master上的keepalived服务，查看IP又回来了

访问VIP，内容又变回来了

4、负载均衡集群介绍

主流开源软件LVS、keepalived、haproxy、nginx等
其中LVS属于4层（网络OSI 7层模型），nginx属于7层，haproxy既可以认为是4层，也可以当做7层使用
keepalived的负载均衡功能其实就是lvs
lvs这种4层的负载均衡是可以分发TCP协议，web服务是80端口，除了分发80端口，还有其他的端口通信的，比如MySQL的负载均衡，就可以用LVS实现，而nginx仅仅支持http，https，mail，haproxy；haproxy也支持MySQL这种TCP负载均衡的
相比较来说，LVS这种4层的更稳定，能承受更多的请求，承载的并发量更高，而nginx这种7层的更加灵活，能实现更多的个性化需求

5、LVS介绍

LVS是由国人章文嵩开发
流行度不亚于apache的httpd，基于TCP/IP做的路由和转发，稳定性和效率很高
LVS最新版本基于Linux内核2.6，有好多年不更新了
LVS有三种常见的模式：NAT、DR、IP Tunnel
LVS架构中有一个核心角色叫做分发器（Load balance），它用来分发用户的请求，还有诸多处理用户请求的服务器（Real Server，简称rs）

LVS NAT模式

借助iptables的nat表来实现
用户的请求到分发器后，通过预设的iptables规则，把请求的数据包转发到后端的rs上去
rs需要设定网关为分发器的内网ip
用户请求的数据包和返回给用户的数据包全部经过分发器，所以分发器成为瓶颈
在nat模式中，只需要分发器有公网ip即可，所以比较节省公网ip资源

LVS IP Tunnel模式

这种模式，需要有一个公共的IP配置在分发器和所有rs上，我们把它叫做vip
客户端请求的目标IP为vip，分发器接收到请求数据包后，会对数据包做一个加工，会把目标IP改为rs的IP，这样数据包就到了rs上
rs接收数据包后，会还原原始数据包，这样目标IP为vip，因为所有rs上配置了这个vip，所以它会认为是它自己

LVS DR模式

这种模式，也需要有一个公共的IP配置在分发器和所有rs上，也就是vip
和IP Tunnel不同的是，它会把数据包的MAC地址修改为rs的MAC地址
rs接收数据包后，会还原原始数据包，这样目标IP为vip，因为所有rs上配置了这个vip，所以它会认为是它自己

6、LVS调度算法

轮询 Round-Robin rr
加权轮询 Weight Round-Robin wrr
最小连接 Least-Connection lc
加权最小连接 Weight Least-Connection wlc
基于局部性的最小连接 Locality-Based Least Connections lblc
带复制的基于局部性最小连接 Locality-Based Least Connections with Replication lblcr
目标地址散列调度 Destination Hashing dh
源地址散列调度 Source Hashing sh

常用的算法是前四种

7、LVS NAT模式搭建

准备工作

三台机器
分发器，也叫调度器（简写为dir）
内网：133.130，外网：142.147（vmware仅主机模式）
rs1
内网：133.132，设置网关为133.130
rs2
内网：133.133，设置网关为133.130
三台机器上都执行执行
systemctl stop firewalld; systemc disable firewalld
systemctl start iptables-services; iptables -F; service iptables save

NAT模式搭建

在dir上安装ipvsadm
yum install -y ipvsdam
在dir上编写脚本，vim /usr/local/sbin/lvs_nat.sh//内容如下

#! /bin/bash
# director 服务器上开启路由转发功能
echo 1 > /proc/sys/net/ipv4/ip_forward
# 关闭icmp的重定向
echo 0 > /proc/sys/net/ipv4/conf/all/send_redirects
echo 0 > /proc/sys/net/ipv4/conf/default/send_redirects
# 注意区分网卡名字，阿铭的两个网卡分别为ens33和ens37
echo 0 > /proc/sys/net/ipv4/conf/ens33/send_redirects
echo 0 > /proc/sys/net/ipv4/conf/ens37/send_redirects
# director 设置nat防火墙
iptables -t nat -F
iptables -t nat -X
iptables -t nat -A POSTROUTING -s 192.168.133.0/24  -j MASQUERADE
# director设置ipvsadm
IPVSADM='/usr/sbin/ipvsadm'
$IPVSADM -C
$IPVSADM -A -t 192.168.147.144:80 -s wlc -p 3
$IPVSADM -a -t 192.168.147.144:80 -r 192.168.133.132:80 -m -w 1
$IPVSADM -a -t 192.168.147.144:80 -r 192.168.133.133:80 -m -w 1

NAT模式效果测试

两台rs上都安装nginx
设置两台rs的主页，做一个区分，也就是说直接curl两台rs的ip时，得到不同的结果
浏览器里访问192.168.142.147，多访问几次看结果差异

准备三台机器，一台作为分发器（内网：133.130，外网：142.147），另外两台是real server，分别为rs1（内网：133.132，网关为133.130）和rs2（内网：133.133，网关为133.130）

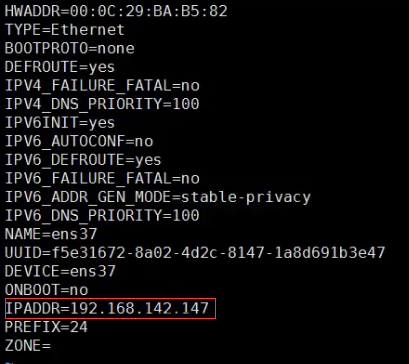

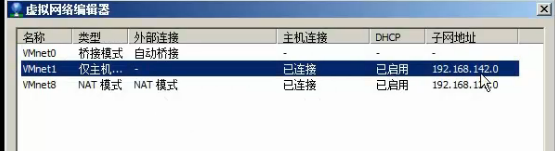

分发器增加一块网卡，查看网卡网段，所以设置IP192.168.142.147

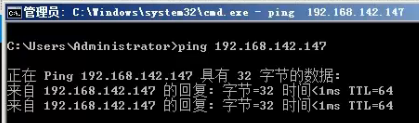

然后查看是否ping通

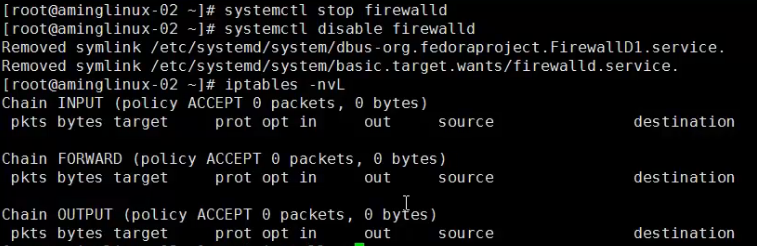

三台机器配置好了之后，全部需要关闭防火墙

然后在rs1,rs2上安装iptables-services包，启动iptables服务

 systemctl start iptables
 systemctl enable iptables

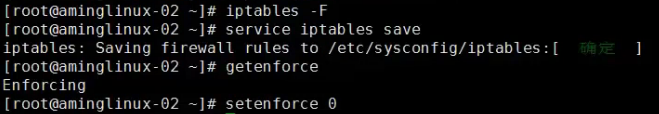

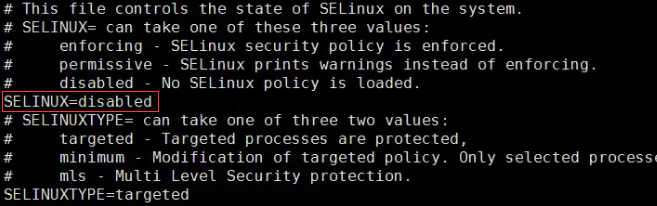

然后调用新规则，以免默认规则影响实验效果；最后关闭selinux，最好修改下配置文件

安装ipvsadm工具

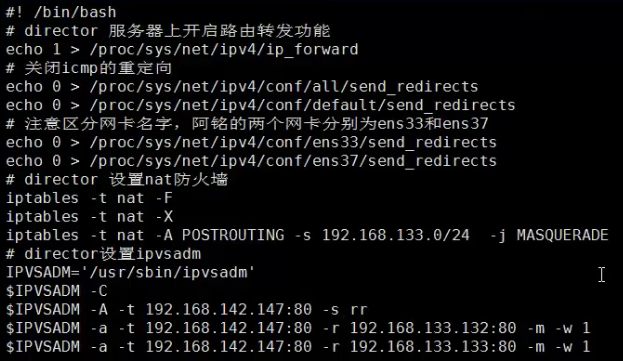

然后编写脚本，vim /usr/local/sbin/lvs_nat.sh，保存退出；然后执行该脚本sh /usr/local/sbin/lvs_nat.sh，脚本无输出表示无错误

$IPVSADM -A -t 192.168.147.144:80 -s rr -p 3 #-A：=add，添加规则；-t：=tcp；-s 指定算法； -p：指定超时时间

在rs1和rs2上安装nginx，并分别修改主页内容

然后可以做测试，如下表示测试成功
