简单认识TCP/IP协议

1、子网掩码：子网掩码只有一个作用，就是将某个IP地址划分成网络地址和主机地址两部分子网掩码的设定必须遵循一定的规则。与IP地址相同，子网掩码的长度也是32位，左边是网络位，用二进制数字“1”表示；右边是主机位，用二进制数字“0”表示。附图所示的就是IP地址为“192.168.1.1”和子网掩码为“255.255.255.0”的二进制对照。其中，“1”有24个，代表与此相对应的IP地址左边24位是网络号；“0”有8个，代表与此相对应的IP地址右边8位是主机号。这样，子网掩码就确定了一个IP地址的32位二进制数字中哪些是网络号、哪些是主机号。这对于采用TCP/IP协议的网络来说非常重要，只有通过子网掩码，才能表明一台主机所在的子网与其他子网的关系，使网络正常工作。  常用的子网掩码子网掩码有数百种，这里只介绍最常用的两种子网掩码，它们分别是“255.255.255.0”和“255.255.0.0”。1. 子网掩码是“255.255.255.0”的网络：最后面一个数字可以在0~255范围内任意变化，因此可以提供256个IP地址。但是实际可用的IP地址数量是256-2，即254个，因为主机号不能全是“0”或全是“1”。2. 子网掩码是“255.255.0.0”的网络：后面两个数字可以在0~255范围内任意变化，可以提供2552个IP地址。但是实际可用的IP地址数量是2552-2，即65023个。IP地址的子网掩码设置不是任意的，如果一个网络的规模不超过254台电脑，采用“255.255.255.0”作为子网掩码就可以了，现在大多数局域网都不会超过这个数字，因此“255.255.255.0”是最常用的IP地址子网掩码；笔者见到的最大规模的中小学校园网具有1500多台电脑，这种规模的局域网可以使用“255.255.0.0”。

2、网关：网关（Gateway）就是一个网络连接到另一个网络的关口，实质上网关就是具有路由功能的ip地址

3、判断两个IP地址是否是同一个网段中

 要判断两个IP地址是不是在同一个网段，就将它们的IP地址分别与子网掩码做与运算，得到的结果一网络号，如果网络号相同，就在同一子网，否则，不在同一子网。

4、简单认识TCP/IP协议

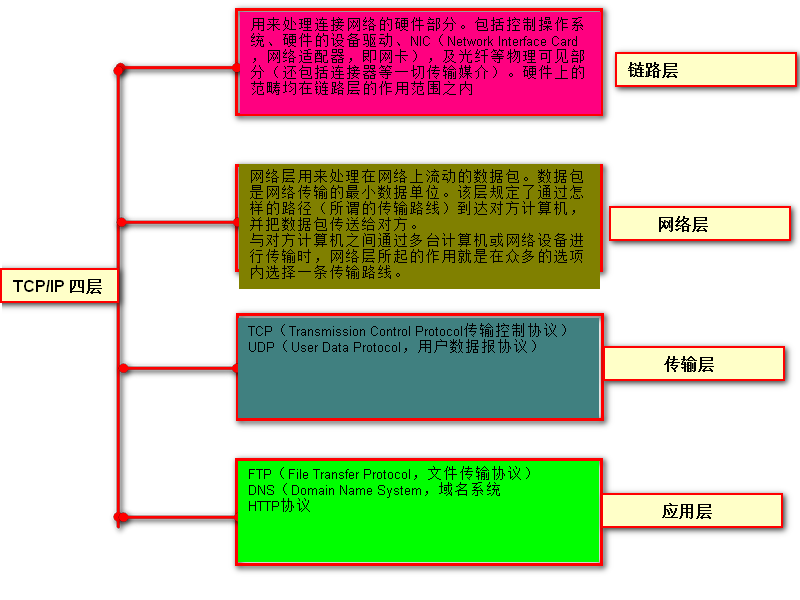

 TCP/IP协议是一个协议集合。大家叫的时候方便说，所以统称为TCP/IP。TCP/IP协议族中有一个重要的概念是分层，TCP/IP协议按照层次分为以下四层。应用层、传输层、网络层、数据链路层。



4.1 数据的封装与分用

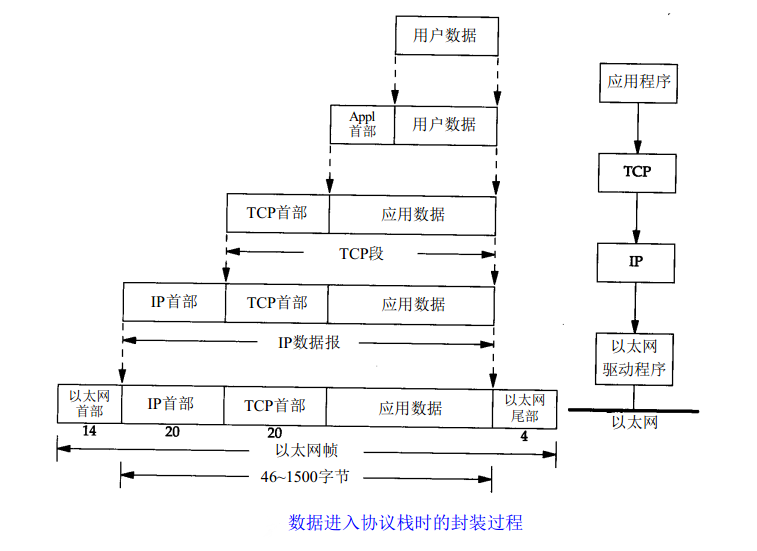

当应用程序用TCP传送数据时，数据被送入协议栈中，然后逐个通过每一层直到被当作一串比特流送入网络。其中每一层对收到的数据都要增加一些首部信息（有时还要增加尾部信息），该过程如图所示。

TCP传给IP的数据单元称作TCP报文段或简称为TCP段（TCP segment）；UDP数据与TCP数据基本一致。唯一的不同是UDP传给IP的信息单元称作U D P数据报（UDP datagram），而且UDP的首部长为8字节。IP传给网络接口层的数据单元称作IP数据报(IP datagram)。通过以太网传输的比特流称作帧(Frame )。

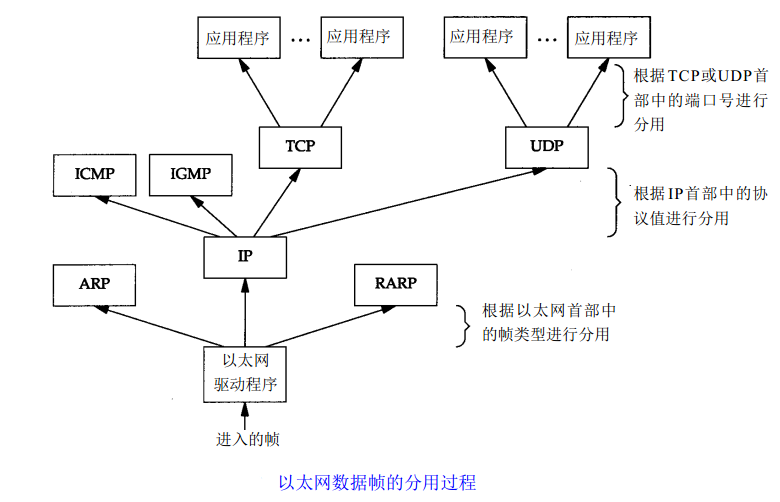

当目的主机收到一个以太网数据帧时，数据就开始从协议栈中由底向上升，同时去掉各层协议加上的报文首部。每层协议盒都要去检查报文首部中的协议标识，以确定接收数据的上层协议。这个过程称作分用（Demultiplexing）。协议是通过目的端口号、源I P地址和源端口号进行解包的。



4.2、HTTP 关系密切的协议 : IP、TCP 和 DNS

    IP协议：IP(Internet protocol),这里的IP不是值得我们通常所说的192.168.1.1.这个IP指的是一种协议，而后面的数字值得是IP地址。IP协议的作用在于把各种数据包准确无误的传递给对方，其中两个重要的条件是IP地址，和MAC地址（Media Access Control Address）。由于IP地址是稀有资源，不可能每个人都拥有一个IP地址，所以我们通常的IP地址是路由器给我们生成的IP地址，路由器里面会记录我们的MAC地址。而MAC地址是全球唯一的，除去人为因素外不可能重复。举一个现实生活中的例子，IP地址就如同是我们居住小区的地址，而MAC地址就是我们住的那栋楼那个房间那个人。在网络底层的物理传输过程中，是通过物理地址来识别主机的，它一般也是全球唯一的。

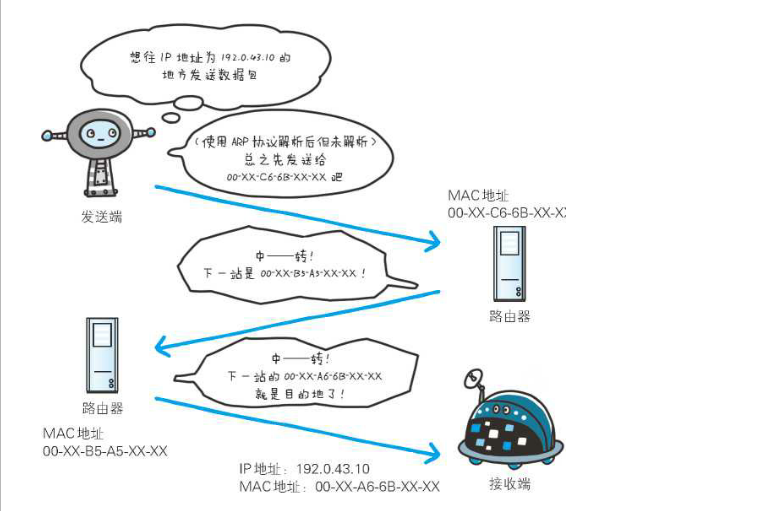

　你向另外一台电脑发送一条信息，怎么再茫茫人海中瞬间找到对方，以下是图示：





TCP协议：如果说IP协议是找到对方的详细地址。那么TCP协议就是安全的把东西带给对方。

      按层次分，TCP属于传输层，提供可靠的字节流服务。什么叫字节流服务呢？这个名字听起来让人不知所以然，下面听下我通俗的解释。所谓的字节流，其实就类似于信息切割。比如你是一个卖自行车的，你要去送货。安装好的自行车，太过庞大，又不稳定，容易损伤。不如直接把自行车拆开来，每个零件上都贴上收货人的姓名。最后送到后按照把属于同一个人的自行车再组装起来，这个拆解、运输、拼装的过程其实就是TCP字节流的过程。为了确保信息能够确保准确无误的到达，TCP采用了著名的三次握手策略（three-way handshaking）.下面我写一段对话来模拟下这三次握手。

DNS：DNS(Domain names System) 和HTTP协议一样是处于应用层的服务，提供域名到IP地址之间的解析服务。

互联网之间是通过IP地址通信的，但是IP地址并不符合认得记忆习惯，人喜欢记忆有意义的字词。所以DNS服务就为了解决这个问题而生了。其实很好理解，形如我们电脑中host文件。

192.168.1.11       roverliang.com

当我们访问roverliang.com 的时候，电脑便不会去外网服务器上查询了，直接去访问192.168.1.111。这是一个简单的域名劫持，足以说明DNS的涵义了。

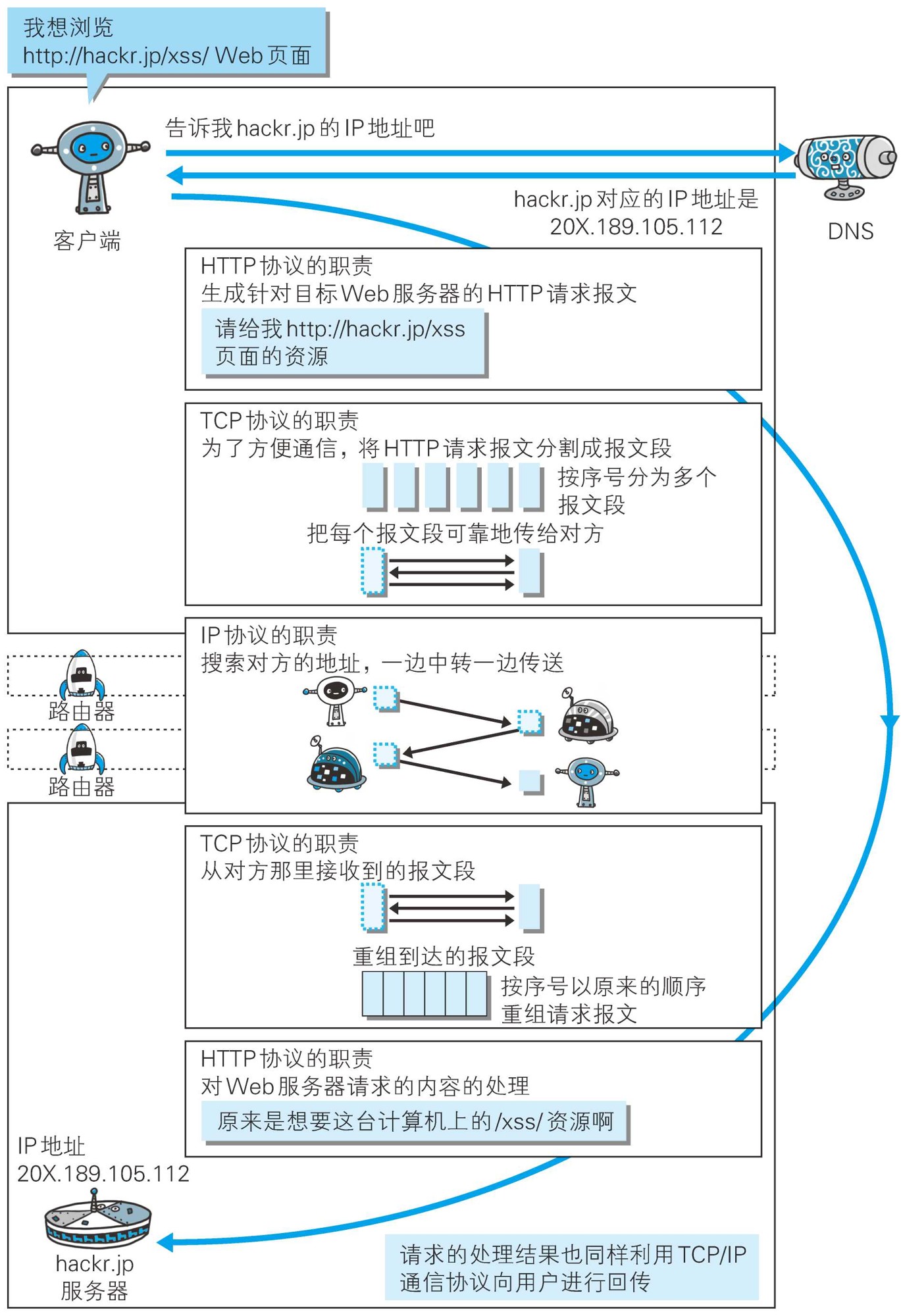

下面是我们访问一个网页，各种协议在里面起的作用。

5、

1）链路层：以太网协议---一个数据包---叫做帧----分为head和data-----ARP获取发送方的mac地址

有了数据包的定义、网卡的MAC地址、广播的发送方式，"链接层"就可以在多台计算机之间传送数据了。

2）网络层：根据mac地址发送，但必须在同一子网，所以不在同一个子网就需要另个地址就是ip地址，根据子网掩码判断是否在同一个子网，所以ip数据包包含ip

ARP协议发送包，子网的每台机器都会根据ip地址判断是不是发送给自己，如果是回应mac地址

3）传输层：tcp，udp协议数据包，提供端口的信息

4）电脑上网的首要步骤，是确定四个参数。这四个值很重要，值得重复一遍：

　　* 本机的IP地址
　　* 子网掩码
　　* 网关的IP地址
　　* DNS的IP地址

九、一个实例：访问网页



9.1 本机参数



我们假定，经过上一节的步骤，用户设置好了自己的网络参数：

　* 本机的IP地址：192.168.1.100
　　* 子网掩码：255.255.255.0
　　* 网关的IP地址：192.168.1.1
　　* DNS的IP地址：8.8.8.8

然后他打开浏览器，想要访问Google，在地址栏输入了网址：www.google.com。这意味着，浏览器要向Google发送一个网页请求的数据包。



9.2 DNS协议

我们知道，发送数据包，必须要知道对方的IP地址。但是，现在，我们只知道网址www.google.com，不知道它的IP地址。

DNS协议可以帮助我们，将这个网址转换成IP地址。已知DNS服务器为8.8.8.8，于是我们向这个地址发送一个DNS数据包（53端口）

然后，DNS服务器做出响应，告诉我们Google的IP地址是172.194.72.105。于是，我们知道了对方的IP地址。



9.3 子网掩码

接下来，我们要判断，这个IP地址是不是在同一个子网络，这就要用到子网掩码。

已知子网掩码是255.255.255.0，本机用它对自己的IP地址192.168.1.100，做一个二进制的AND运算（两个数位都为1，结果为1，否则为0），计算结果为192.168.1.0；然后对Google的IP地址172.194.72.105也做一个AND运算，计算结果为172.194.72.0。这两个结果不相等，所以结论是，Google与本机不在同一个子网络。

因此，我们要向Google发送数据包，必须通过网关192.168.1.1转发，也就是说，接收方的MAC地址将是网关的MAC地址。



9.4 应用层协议

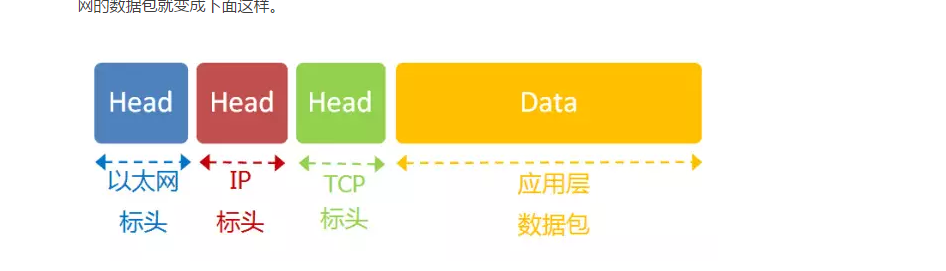

浏览网页用的是HTTP协议，它的整个数据包构造是这样的

HTTP部分的内容，类似于下面这样：

GET / HTTP/1.1
　　Host: www.google.com
　　Connection: keep-alive
　　User-Agent: Mozilla/5.0 (Windows NT 6.1) ......
　　Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8
　　Accept-Encoding: gzip,deflate,sdch
　　Accept-Language: zh-CN,zh;q=0.8
　　Accept-Charset: GBK,utf-8;q=0.7,*;q=0.3
　　Cookie: ... ...

我们假定这个部分的长度为4960字节，它会被嵌在TCP数据包之中。

9.5 TCP协议

TCP数据包需要设置端口，接收方（Google）的HTTP端口默认是80，发送方（本机）的端口是一个随机生成的1024-65535之间的整数，假定为51775。

TCP数据包的标头长度为20字节，加上嵌入HTTP的数据包，总长度变为4980字节。

9.6 IP协议

然后，TCP数据包再嵌入IP数据包。IP数据包需要设置双方的IP地址，这是已知的，发送方是192.168.1.100（本机），接收方是172.194.72.105（Google）。

IP数据包的标头长度为20字节，加上嵌入的TCP数据包，总长度变为5000字节。

9.7 以太网协议

最后，IP数据包嵌入以太网数据包。以太网数据包需要设置双方的MAC地址，发送方为本机的网卡MAC地址，接收方为网关192.168.1.1的MAC地址（通过ARP协议得到）。

以太网数据包的数据部分，最大长度为1500字节，而现在的IP数据包长度为5000字节。因此，IP数据包必须分割成四个包。因为每个包都有自己的IP标头（20字节），所以四个包的IP数据包的长度分别为1500、1500、1500、560。

9.8 服务器端响应

经过多个网关的转发，Google的服务器172.194.72.105，收到了这四个以太网数据包。

根据IP标头的序号，Google将四个包拼起来，取出完整的TCP数据包，然后读出里面的"HTTP请求"，接着做出"HTTP响应"，再用TCP协议发回来。

本机收到HTTP响应以后，就可以将网页显示出来，完成一次网络通信。

这个例子就到此为止，虽然经过了简化，但它大致上反映了互联网协议的整个通信过程。
