1、网络结构
11层卷积网络结构如下：
conv - relu - conv - relu - conv - relu - pool -
conv - relu - conv - relu - conv - relu - pool -
conv - relu - conv - relu - conv - relu - pool -
affine - relu - dropout - affine - dropout – softmaxwithloss
conv：卷积层
relu：激活层
pool：池化层
affine：全连接层，实现输入数据和节点参数矩阵的相乘
dropout：按照一定概率抛弃某些节点，防止过拟合
softmax-with-loss：将输入数据正规化后输出，并输出交叉熵误差
2、各层详解
1）卷积层（conv）
A、概念解释
填充（pad）：卷积运算前，想输入数据周围填入固定的数据（比如0），用P表示。
步幅（stride）：应用滤波器的窗口间隔大小。
B、实现过程

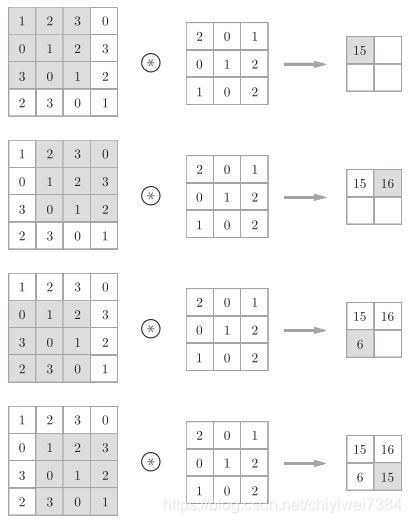

如图1
图1
假设待处理矩阵大小为 ( W , H ) ，卷积滤波器大小为 ( FW , FH ) ,填充为P，步幅为S，则输出矩阵大小为：
C、多维输入数据计算
实际应用中，输入多为三通道彩色图像，此时滤波器相应设为三通道，即：
通过im2col函数将四维矩阵展开为二维矩阵进行运算，函数形式如下：
col = im2col(x, FH, FW, self.stride, self.pad)
x为输入矩阵，输出矩阵的大小为
( OH * OW * N , FH * FW * C )

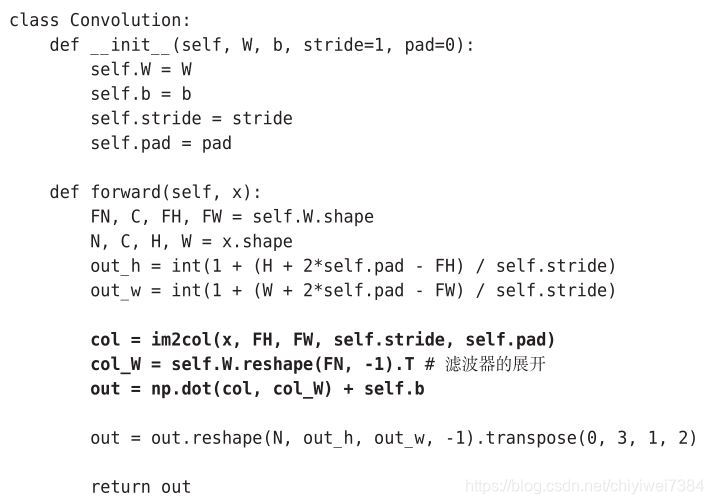

D、卷积层代码实现
2）池化层（pooling）
A、实现过程

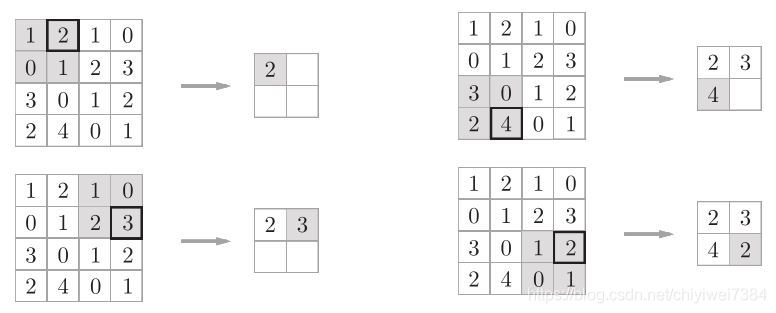

图2
池化层滤波器大小一般为（2 , 2），随着滤波器的移动，依次选择窗口内的最大值作为输出。

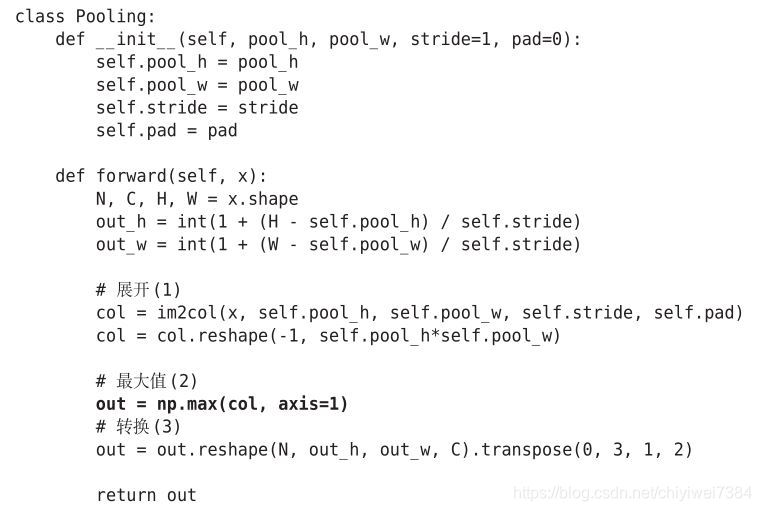

B、池化层代码实现
处理多维数组时，依然用im2col函数改变维度以方便计算。
3）激活层
激活函数一般用非线性函数，本节介绍常用的几种激活函数。
A、sigmoid函数
函数形式如下：
Python代码实现：
B、阶跃函数
Python代码实现：
C、relu函数
函数形式如下：
Python代码实现：
本文所构建网络选用relu函数作为激活函数。
4）affine层
前文提到，affine层主要作用时实现矩阵的乘法运算。

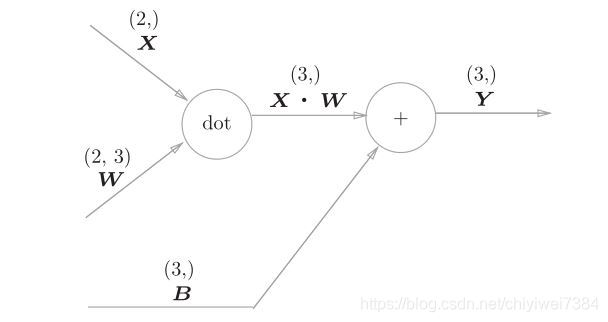

图3
图3为affine层的计算图，X , W , B 分别为输入数据，节点参数，偏置。

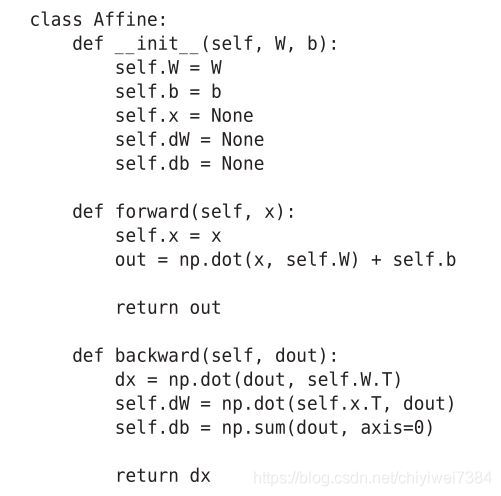

Affine层代码实现：
5）dropout层

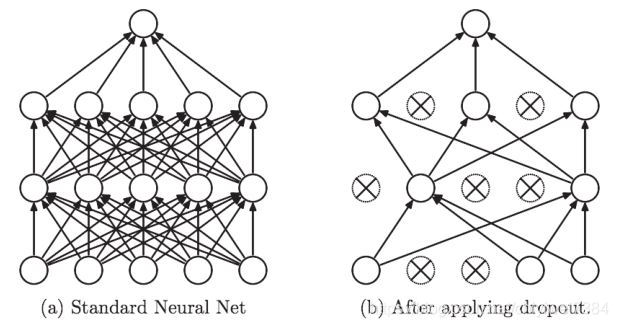

Dropout是一种在学习的过程中随机删除神经元的方法。训练时，随机选出隐藏层的神经元，然后将其删除。被删除的神经元不再进行信号的传递，如图4所示。训练时，每传递一次数据，就会随机选择要删除的神经元。然后，测试时，虽然会传递所有的神经元信号，但是对于各个神经元的输出，要乘上训练时的删除比例后再输出。
图4

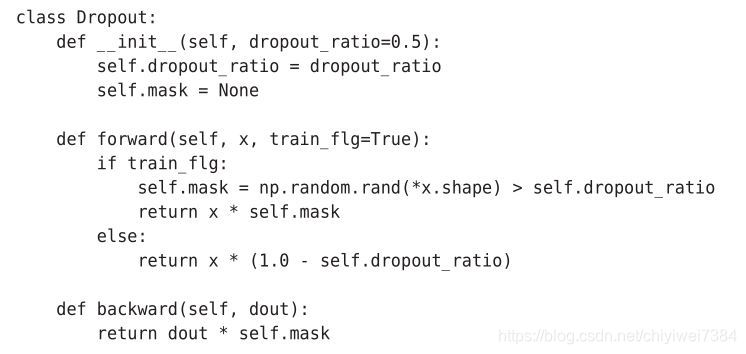

Dropout层python代码实现：
6）softmax-with-loss层
A、损失函数介绍
常用的损失函数包括均方误差和交叉熵误差。均方误差的计算公式如下：
这里，yk 是表示神经网络的输出，tk 表示监督数据，k表示数据的维数。E值越小，代表输出与监督数据越吻合。
cross-entropy-error层的输出为交叉熵误差，计算公式如下：
这里，log表示以e为底数的自然对数（log e ）。yk 是神经网络的输出，tk 是正确解标签。并且，tk 中只有正确解标签的索引为1，其他均为0 。因此，上式实际上只计算对应正确解标签的输出的自然对数。比如，假设正确解标签的索引是“2”，与之对应的神经网络的输出是0.6，则交叉熵误差是−log0.6 = 0.51；若“2”对应的输出是0.1，则交叉熵误差为−log0.1 = 2.30。也就是说，交叉熵误差的值是由正确解标签所对应的输出结果决定的。
B、softmax-with-loss层结构介绍
该层的计算图如图5所示。softmax-with-loss层包括正向传播和反向传播，本节先介绍正向传播。
图5
softmax-with-loss层由softmax、cross-entropy-error两个函数构成。Softmax层的作用为将输入正规化输出，计算公式如下：

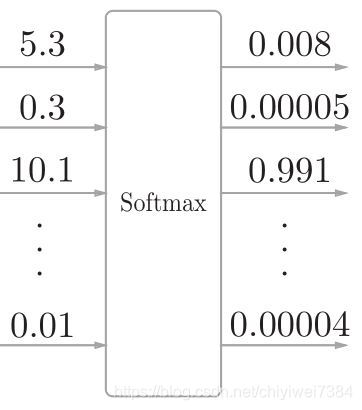

如图6，Softmax层将输入值正规化（将输出值的和调整为1）之后再输出。另外，因为手写数字识别要进行10类分类，所以向Softmax层的输入也有10个。
图6

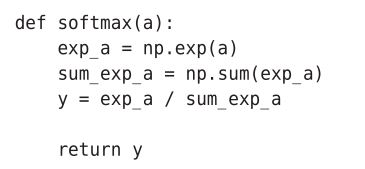

Softmax层代码实现：

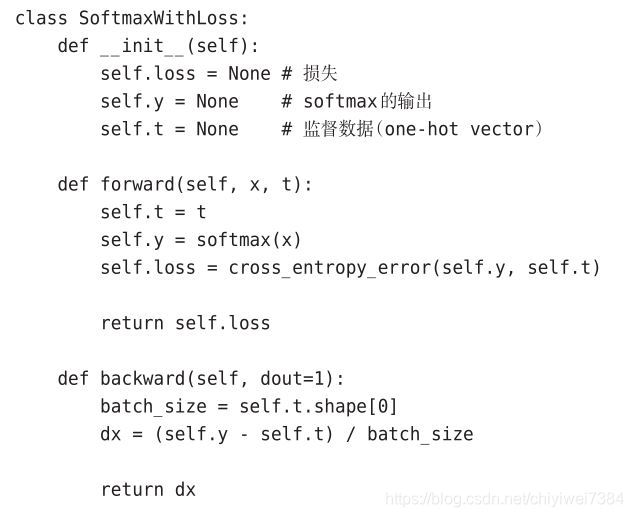

C、代码实现
