曳引机电流测量方案：AT4V H00如何保障电梯设备平稳运行？

电梯作为垂直交通核心设备，其运行平稳性与安全性直接关系到乘客体验与生命安全。曳引机作为电梯的“动力心脏”，三相电流的精准测量是实现闭环控制、避免抖动、防止过载的关键。然而传统电流传感器在电梯场景中常面临“磁饱和、电流峰值捕捉难、抗干扰弱”三大痛点，导致电梯启停顿挫、运行抖动，甚至引发安全保护停机。芯森电子AT4V H00系列霍尔开环电流传感器，专为三相驱动系统定制，针对性破解电梯曳引机测量难题，为设备平稳运行筑牢“数据基石”。

电梯曳引机测量核心痛点

痛点1：磁饱和频发，数据失真导致控制失效

电梯启停时电流快速攀升（可达额定电流的2-3倍），传统铁芯式传感器易出现磁饱和现象，导致电流测量值“平顶失真”，无法真实反映曳引机负载变化。磁饱和会让控制系统误判运行状态，引发电机转矩失衡，出现电梯“冲顶”“蹲底”前兆，或运行中明显抖动，影响乘坐体验。

痛点2：电流峰值捕捉难，过载保护响应滞后

曳引机启动、制动瞬间会产生尖锐电流峰值（持续时间短至微秒级），传统传感器响应时间长（5-10μs）、带宽窄（≤30kHz），难以精准捕捉峰值数据。峰值测量不准会导致过载保护阈值设置偏高或偏低——偏高无法及时触发保护，曳引机长期过载运行易损坏；偏低则频繁误触发停机，影响电梯正常使用。

痛点3：复杂环境干扰，信号波动影响平稳性

电梯机房空间狭小，曳引机变频器、控制柜等设备密集，存在高共模电压、谐波干扰；同时机房通风条件有限，温度易升高（可达40-60℃），传统传感器信号抗干扰能力弱，数据漂移明显，导致控制系统频繁调整转矩，电梯运行平顺性下降，出现“爬行”“顿挫”等问题。

痛点4：安装维护繁琐，适配性差

传统三相测量方案需安装3颗分立传感器，占用机房空间大，接线复杂且易出错；传感器型号单一，难以适配不同功率曳引机的电流测量需求（常见50A-150A），后期维护需逐一校准，耗时费力。

AT4V H00专属解决方案：精准破解三大核心痛点

1. 抗磁饱和设计：杜绝数据失真，保障负载均衡

AT4V H00系列采用霍尔开环技术，摒弃传统铁芯结构，从原理上避免磁饱和问题。产品支持50A-200A多档位额定电流，最大测量范围可达±600A，完全覆盖电梯曳引机启动、制动时的大电流冲击（通常为额定电流的2-3倍）。搭配±0.5%的高线性度与≤±1%的测量精度，即便在电流剧烈波动时，也能精准输出真实数据，确保控制系统准确判断负载状态，避免转矩失衡导致的运行抖动。

2. 高速响应+宽频带：精准捕捉电流峰值，过载保护无延迟

针对曳引机瞬时电流峰值捕捉难题，AT4V H00系列实现两大核心突破：

• 响应时间快至≤3μs，远超传统传感器5-10μs的水平，能瞬间捕捉微秒级电流峰值，为过载保护算法提供精准数据支撑，避免保护滞后或误触发；

• 频带宽度覆盖DC~50kHz，可完整还原快速变化的PWM电流波形，包括启动时的尖峰电流与制动时的反向电流，确保控制系统实时调整输出转矩，实现电梯平稳启停。

某电梯厂商实测数据显示：使用AT4V H00后，曳引机电流峰值捕捉准确率从传统传感器的75%提升至99.8%，过载保护响应时间缩短60%，设备故障率降低40%。

3. 强抗干扰+宽温稳定：复杂环境下信号无漂移

电梯机房的谐波、高共模电压是信号干扰的主要来源，AT4V H00通过三重设计强化抗干扰能力：

• 50kHz宽频带搭配优化滤波算法，有效抵御变频器产生的高次谐波干扰，信号波动幅度控制在±0.02V以内；

• 3.6kV AC耐压+6.6kV瞬态冲击耐受设计，电气间隙≥11.0mm，爬电距离≥12.5mm，抵御高共模电压干扰，满足电梯高压系统绝缘要求；

• -40℃~105℃宽温域设计，搭配UL94-V0阻燃外壳，在机房高温、粉尘环境下长期稳定运行，无需频繁校准，数据漂移量≤±0.1%/年。

4. 三相集成+便捷安装：适配多场景，维护效率翻倍

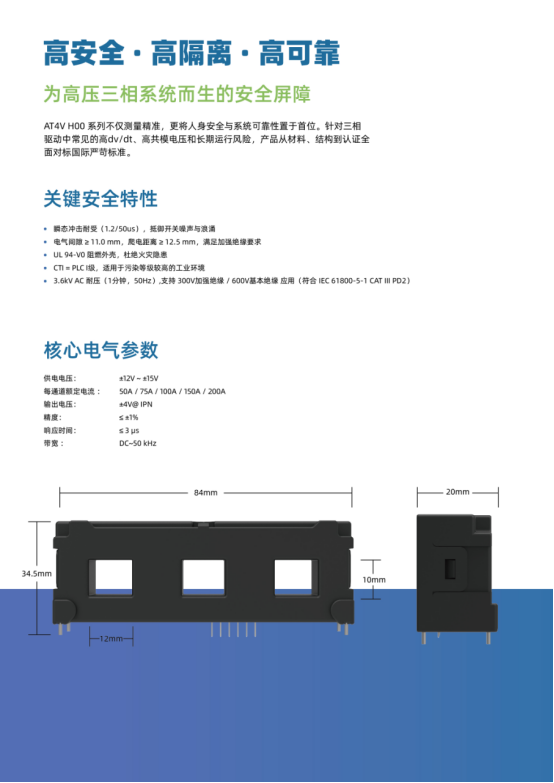

AT4V H00创新“三相集成”设计，单颗传感器即可替代传统3颗分立产品，体积仅84mm×20mm×12mm，大幅节省机房安装空间，简化接线流程。标准化安装孔与连接器设计，5分钟即可完成部署，后期维护无需逐一校准，仅需对单颗传感器进行检测，维护效率提升60%。

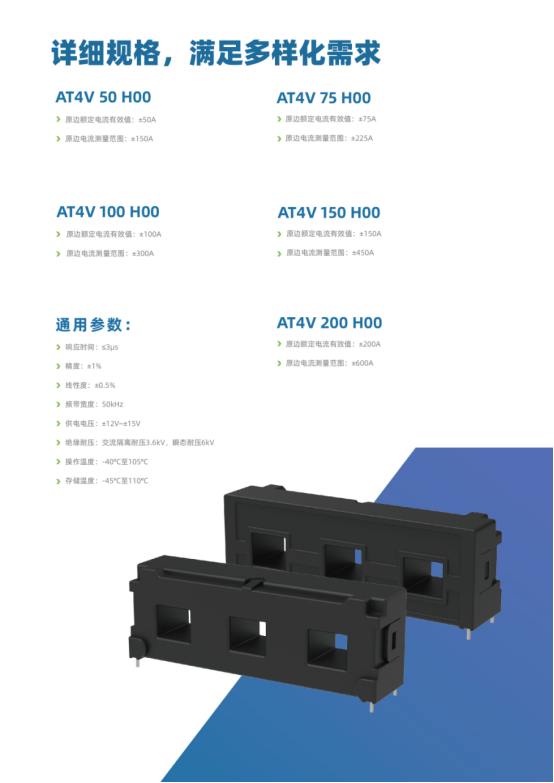

产品提供50A-200A多档位型号，可适配不同功率曳引机（从小型住宅电梯到大型商用电梯），且三相原生同步采样（无延迟），确保三相电流平衡，进一步提升电梯运行平顺性，减少曳引机机械磨损。

核心优势：契合电梯特种设备的安全与可靠性要求

电梯作为特种设备，对传感器的安全等级与可靠性要求极高。AT4V H00系列全面对标国际标准：

• 符合IEC 61800-5-1 CAT III PD2标准，支持300V加强绝缘/600V基本绝缘，杜绝高压触电风险；

• UL94-V0阻燃外壳+CTI=PLC I级耐污染设计，杜绝火灾隐患，适配机房粉尘、潮湿环境；

• 内置过流、过压保护机制，防止意外情况对传感器造成损坏，平均无故障工作时间（MTBF）超10万小时，契合电梯“高可靠、低维护”的运营需求。

实际应用效果：从“能用”到“好用”的升级

某大型电梯制造商将AT4V H00应用于新款商用电梯曳引机系统后，取得显著成效：

• 电梯启停顿挫感完全消除，运行平稳性达到GB/T 10058-2009标准最高等级；

• 电流测量数据与曳引机实际负载匹配度提升至99.5%，控制系统调整频率减少35%；

• 未出现因传感器故障导致的电梯停机事件。

总结

AT4V H00系列霍尔开环电流传感器，通过“抗磁饱和、高速捕捉、强抗干扰、三相集成”四大核心优势，精准破解电梯曳引机电流测量的“磁饱和、峰值捕捉难”痛点，同时满足特种设备的高安全、高可靠要求。无论是新款电梯的配套升级，还是存量电梯的技术改造，AT4V H00都能提供稳定、精准、省心的电流测量解决方案，为电梯平稳运行保驾护航。
