UPS在逆变电源异常时会自动切换到备用的自动旁路模式，通过静态开关A和B进行控制。并网供电需保证电压、频率和相位一致，否则可能导致电能浪费或短路。在满足条件时，旁路电源和逆变电源可能同时为负载供电。

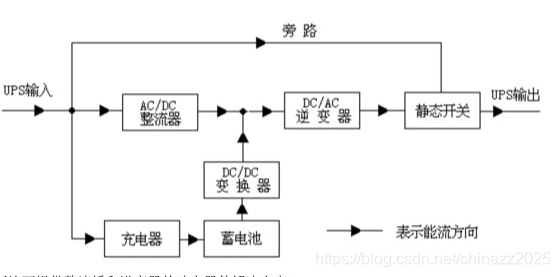

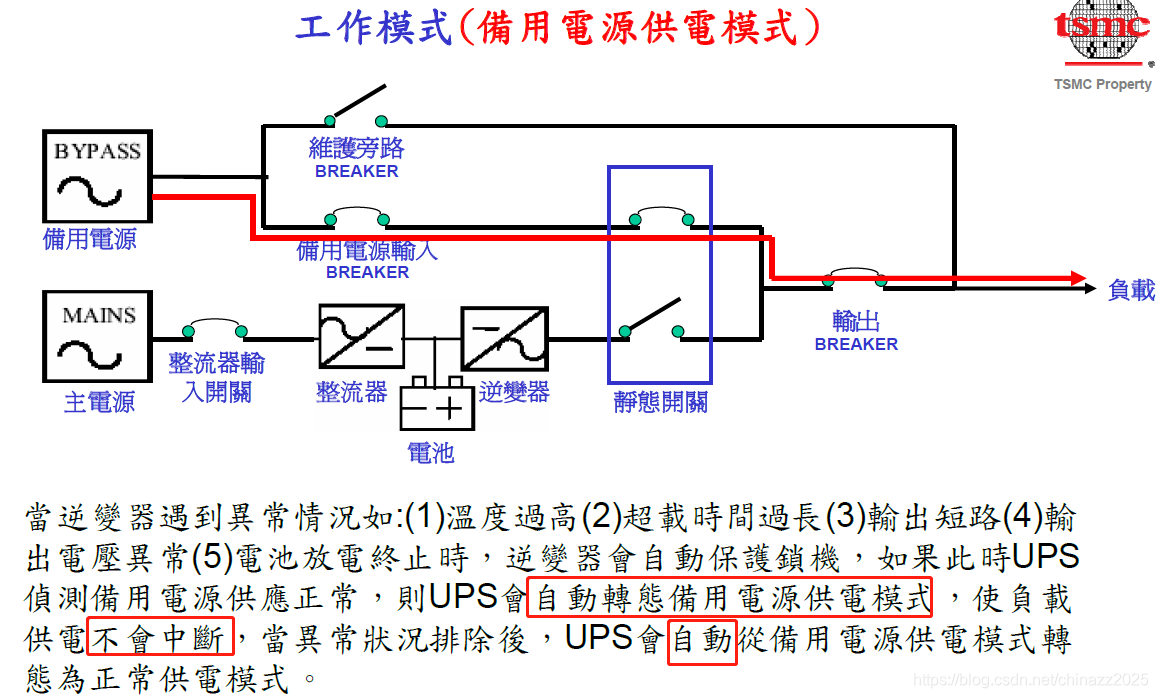

问题1 是自动切换到备用电源模式的吗？
是的。备用电源工作模式就是自动旁路模式，当逆变器一路的电异常时，会自动切换到自动旁路模式
问题2 怎么切换的？

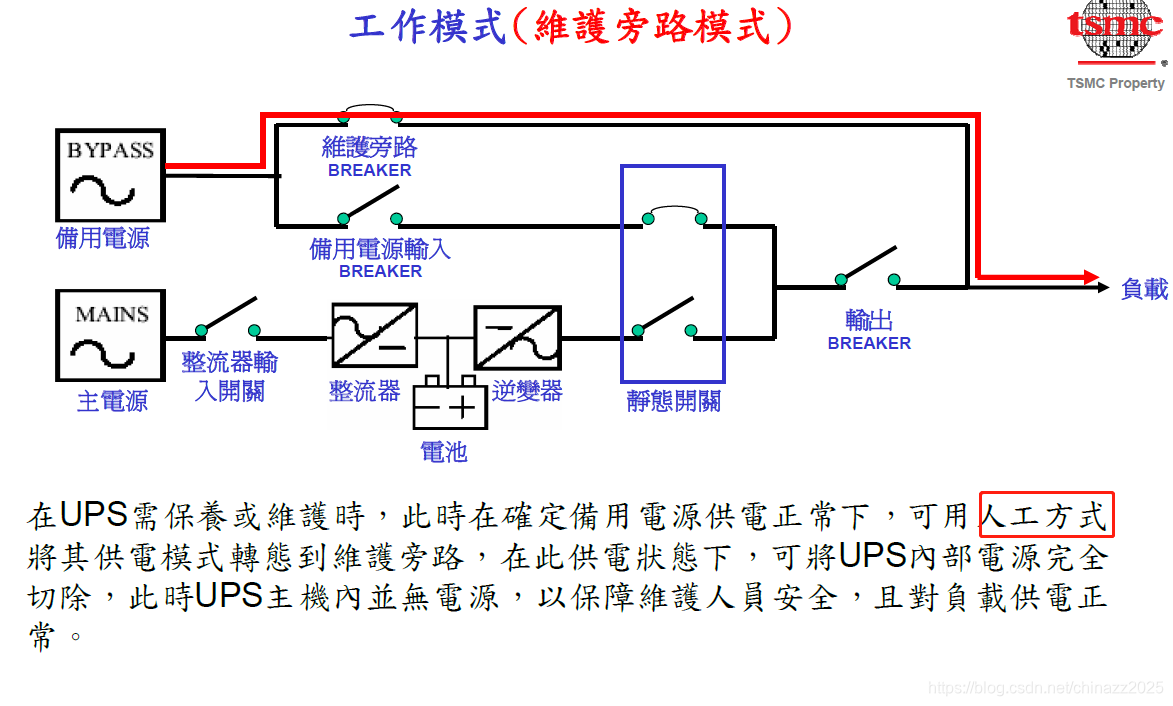

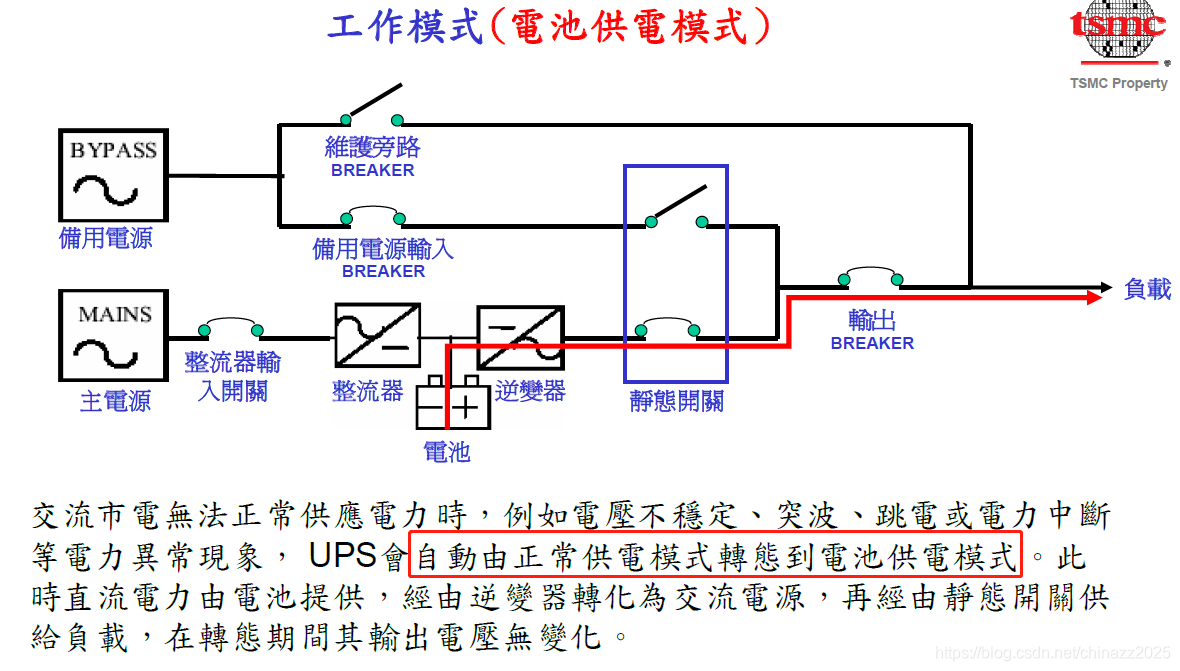

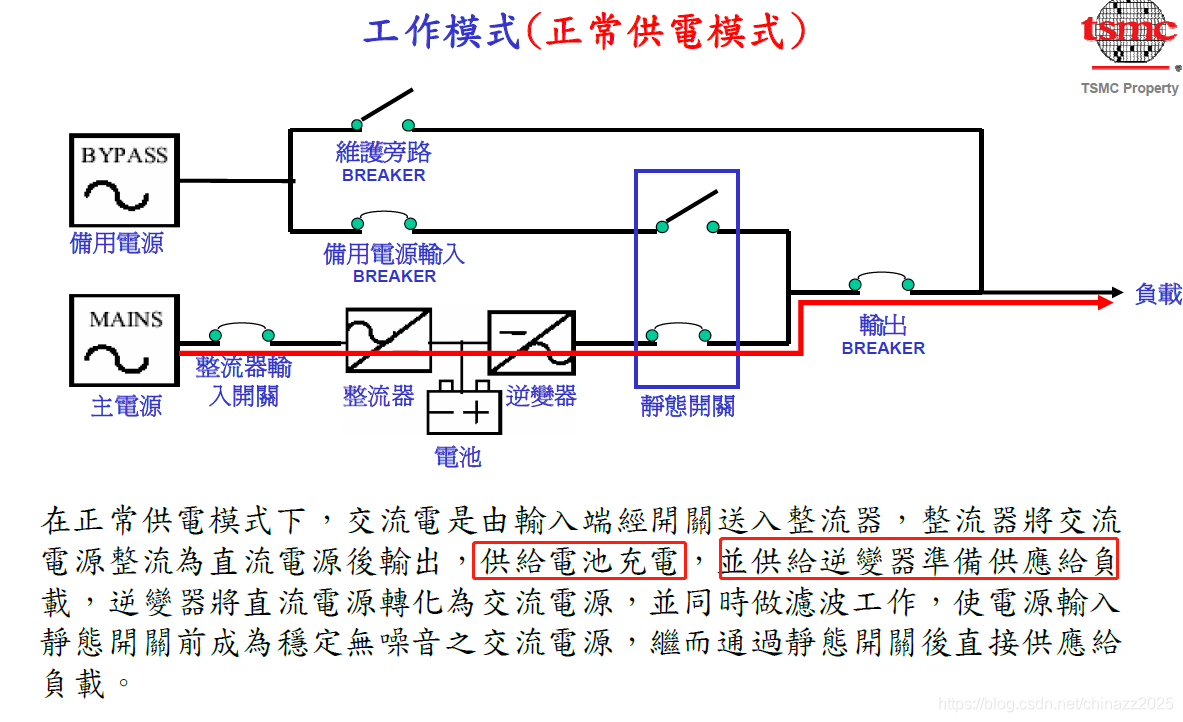

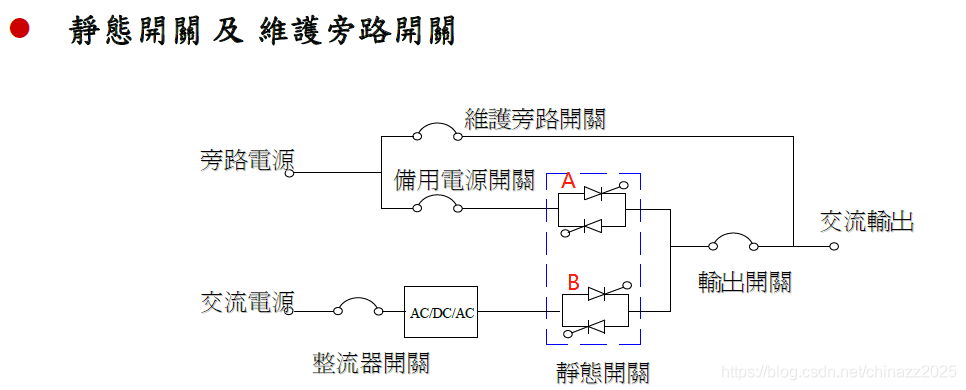

主要是用到了静态开关A和静态开关B，A和B并联。如下图。UPS内部会实时监视旁路电源和逆变电源的参数，从而自动控制A和B的打开或关闭来输出电压




问题3  两路不同来源的220v的电可以并在一起给负载供电吗？
这实际上是一个并网供电的问题。要求：
　　1. 电压相等，中国大陆220V，台湾110V，欧洲多为230V，北美120V；
　　2. 频率稳定，大陆50HZ，台湾60Hz，欧洲50Hz，北美60Hz；
　　3. 相位相同，这点需要精确的校时相配，若有所偏差，在零线上会产生电流，浪费电能或短路。

问题4 根据问题3，旁路电源和逆变电源会同时输出电给负载吗？
